STM32初探

1、为什么选择STM32

1.1 什么是STM32

       意法半导体（ST）集团于1988年6月成立，是由意大利的SGS微电子公司和法国Thomson半导体公司合并而成。1998年5月，SGS-THOMSON Microelectronics将公司名称改为意法半导体有限公司，是世界最大的半导体公司之一。 STM32系列基于专为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex®-M0，M0+，M3, M4和M7内核。
它具有以下三个特点：

         •新的基于ARM内核的32位MCU系列

                –标准的ARM架构

                –内核为ARM公司为要求高性能、低成本、低功耗的嵌入式应用专门设计的Cortex-M内核

         •超前的体系结构

                –高性能

                –低电压

                –低功耗

                –创新的内核以及外设

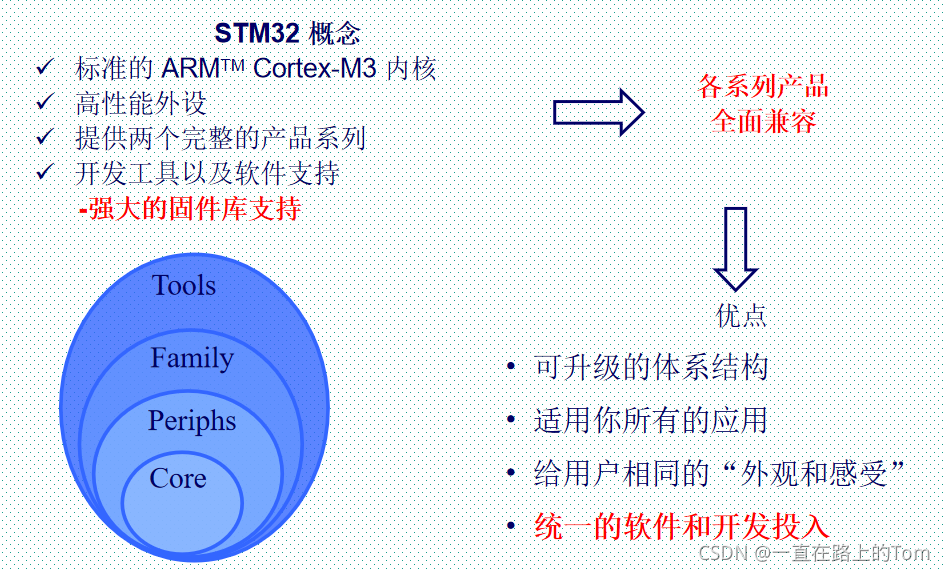

         •简单易用/自由/低风险

按内核架构分为不同产品

        •主流产品（STM32F0、STM32F1、STM32F3）
        •超低功耗产品（STM32L0、STM32L1、STM32L4、STM32L4+）
        •高性能产品（STM32F2、STM32F4、STM32F7、STM32H7）

1.2  Cortex内核

        STM32F1属于Cortex-M系列中的Cortex-M3内核，采用ARMv7-M架构。STM32F4属于Cortex-M4系列采用ARMv7-ME架构。 Cortex-A5/A8采用ARMv7-A架构。传统的ARM7系列采用的是ARMv4T架构。

ARMv7架构定义了三大分工明确的系列：

        “A”系列：面向尖端的基于虚拟内存的操作系统和用户应用

        “R”系列：针对实时系统

        “M”系列：对微控制器

        CM3内核优点

                1.高性能Cortex-M内核

                        采用ARM公司流行的标准内核Cortex-M3

                        低动态功耗上实现的高性能

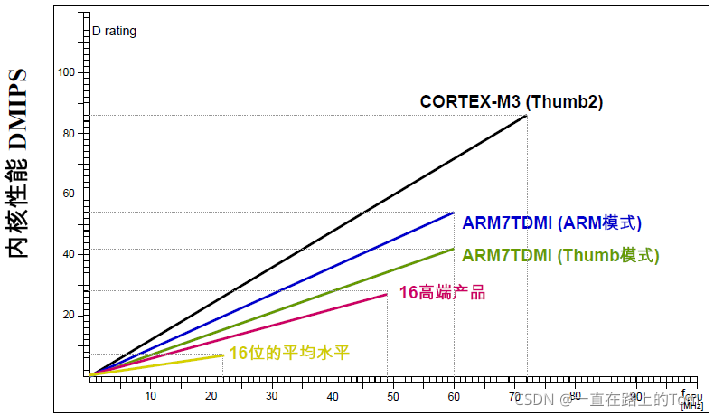

                        哈佛结构上实现1.25DMIPS/MHZ，功耗只有0.19mv/MHZ

                        比ARM7TDMI改进了30%

                        单周期的乘法和硬件除法

                        不可分的位操作，实现对RAM，I/O和寄存器的最优访问

                2.最佳的代码密度

                        Thumb-2指令集以16位指令的密度实现32位指令性能（与ARM7TDMI的 ARM模式比减少了30%-45%的代码量）

                3.可预见的运行时间

                        中断控制器嵌在内核之中，中断之间的间隔最少可达6个CPU周期

                         从低功耗模式唤醒只需6个CPU周期

                4.改进的调试功能

                         串行单步调试和JTAG调试

        CM4内核优点

                1.先进的Cortex-M4内核

                        浮点运算能力

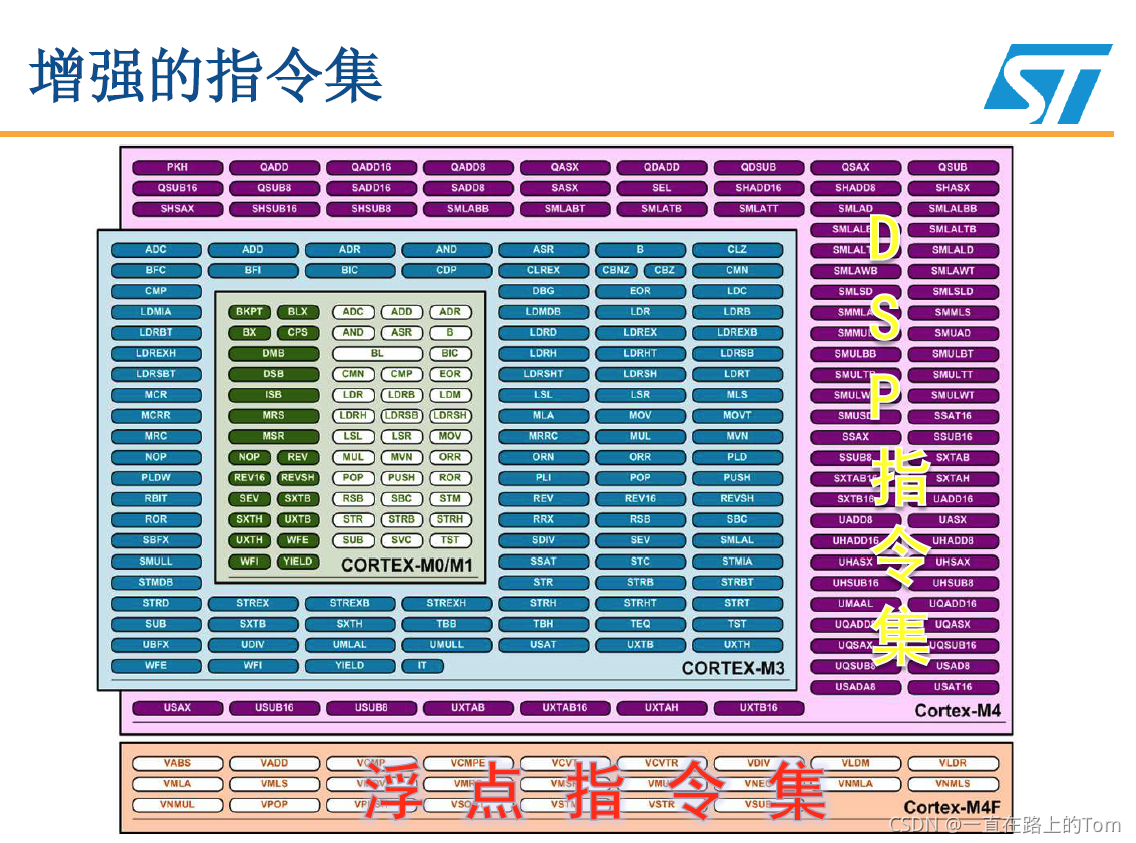

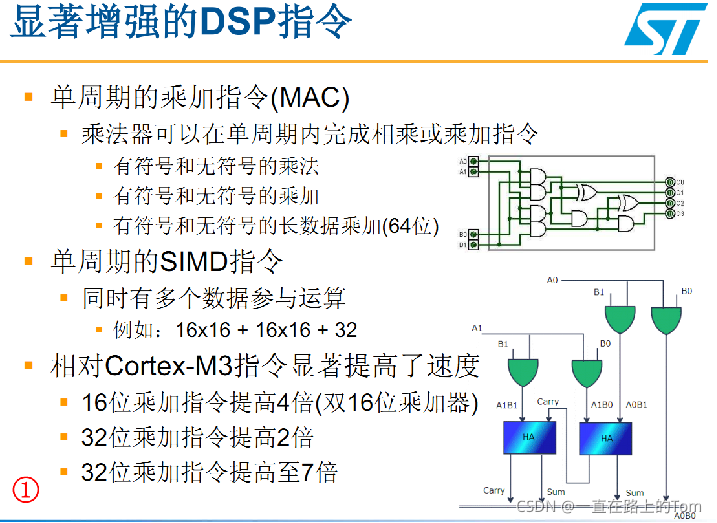

                        增强的DSP处理指令

                2.更多的存储空间

                        高达1M字节的片上闪存

                        高达196K字节的内嵌SRAM

                        FSMC：灵活的外部存储接口

                3.极致的运行速度

                        以168MHz高速运行时可达到210DMIPS的处理能力

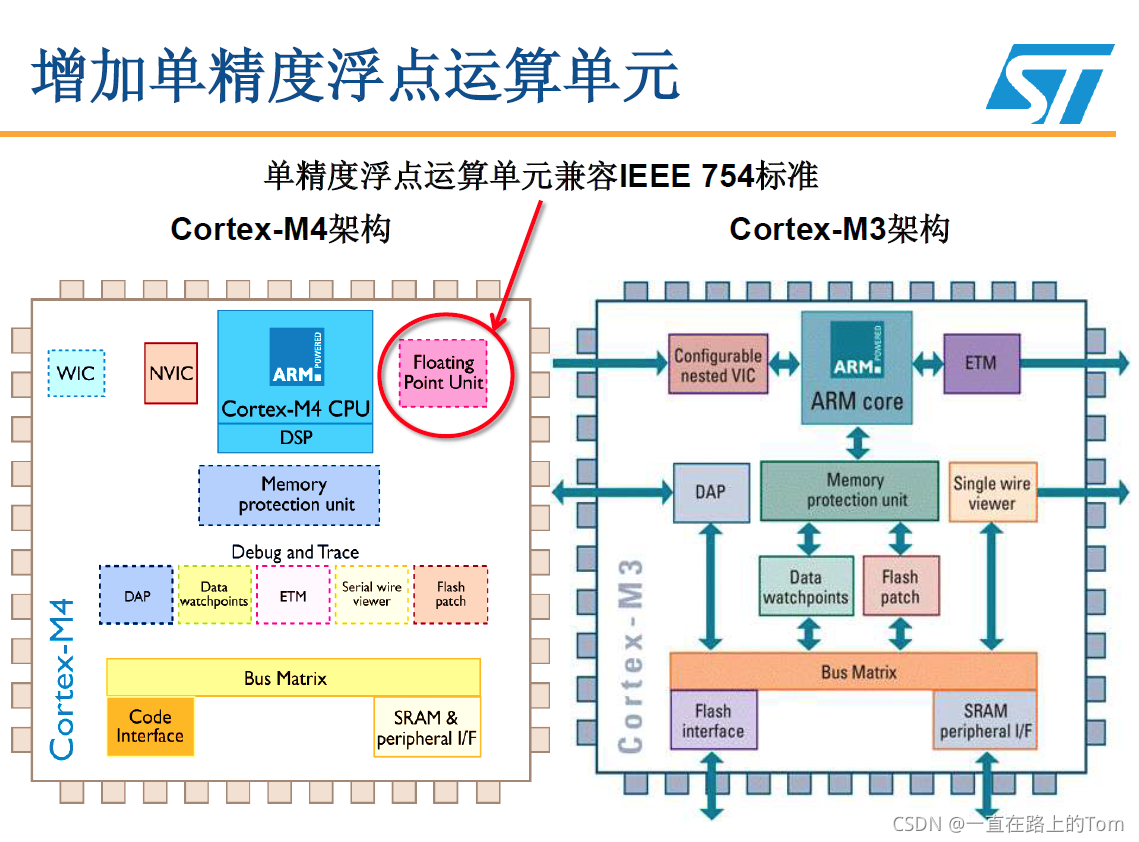

                4.跟高级的外设

                        新增功能：照相机接口，加密处理器，USB高速OTG接口等

                        增强功能：更快的通信接口，更高的采样率，带FIFO的DMA控制器等

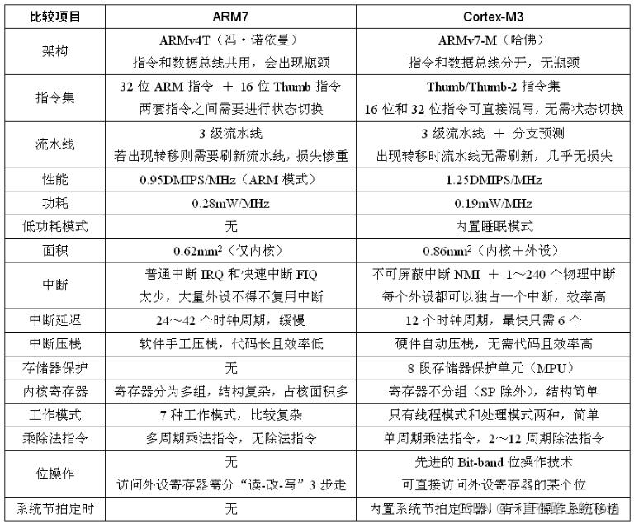

1.3  STM32 VS ARM7

         DMIPS: 处理器测整数计算能力为(N*100万)条指令/秒

1.4  Cortex-M家族

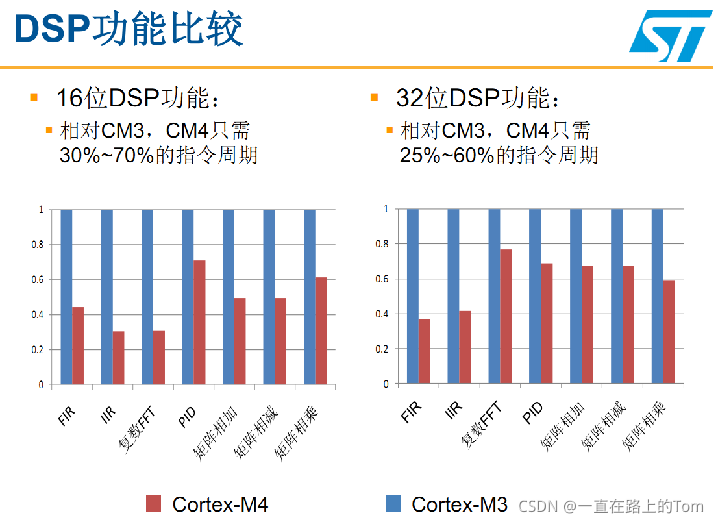

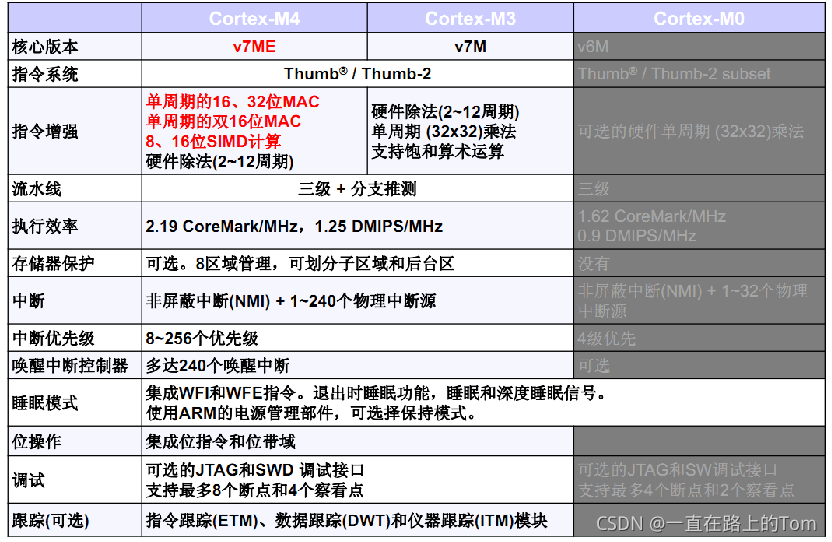

1.5  Cortex-M3 VS M4内核对比

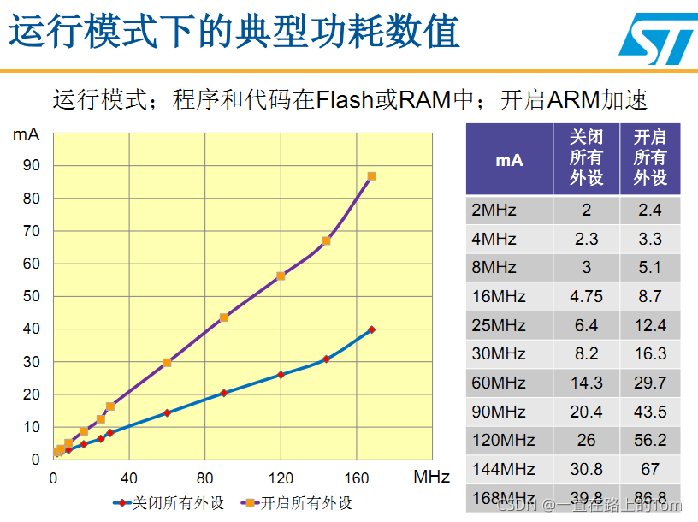

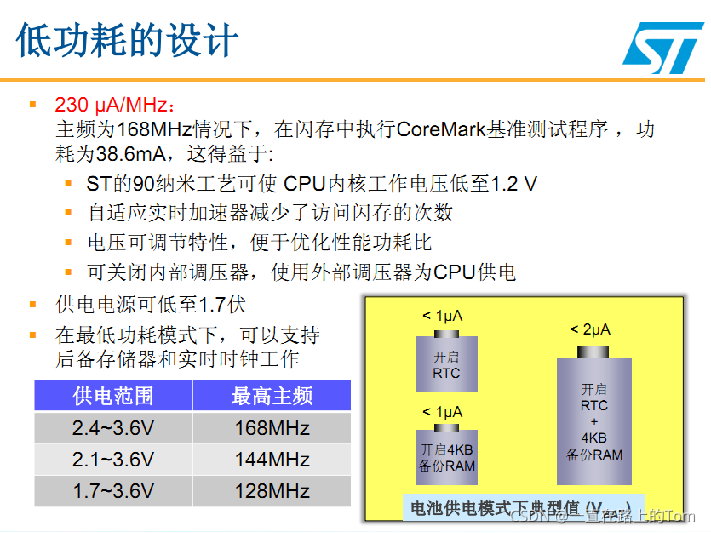

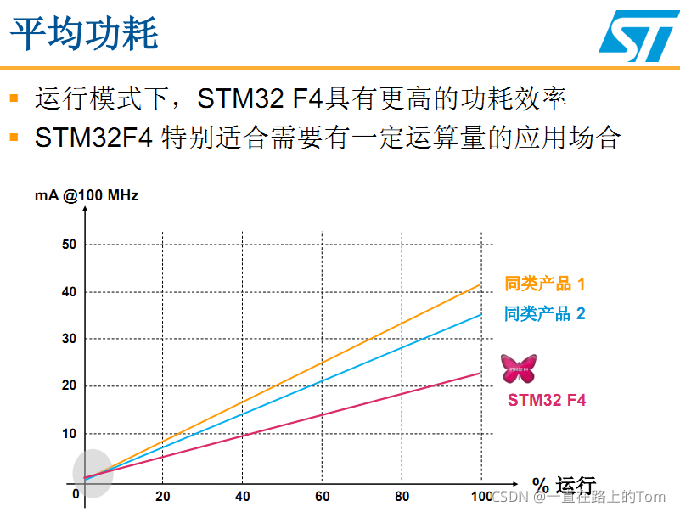

 1.6 Cortex-M4低功耗设计

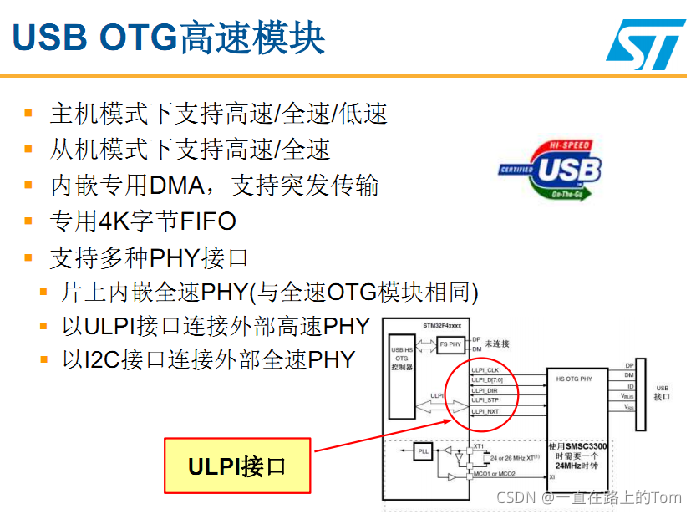

 1.7  Cortex-M4更高级的外设











2.STM32概述

2.1 CM3芯片结构

 2.2 芯片内部资源

        STM32F103ZET6 &STM32F103RCT6

                内核：

                        32位 高性能ARM Cortex-M3处理器

                        时钟：高达72M,实际还可以超屏一点点

                        单周期乘法和硬件除法

                IO口：

                        STM32F103ZET6: 144引脚  112个IO

                        STM32F103RCT6：64引脚  51个IO

                        大部分IO口都耐5V(模拟通道除外)

                        支持调试：SWD和JTAG，SWD只要2根数据线

                存储器容量：

                        STM32F103ZET6:  512K FLASH，64K SRAM

                        STM32F103RCT6: 256K FLASH，48K  SRAM

                时钟，复位和电源管理：

                        2.0~3.6V电源和IO电压

                        上电复位，掉电复位和可编程的电压监控

                        强大的时钟系统：

                                4~16M的外部高速晶振

                                内部8MHz的高速RC振荡器

                                内部40KHz低速RC振荡器，看门狗时钟

                                内部锁相环（PLL，倍频），一般系统时钟都是外部或者内部高速时钟经过PLL倍频后得到

                                外部低速32.768K的晶振，主要做RTC时钟源

                低功耗：

                        睡眠，停止和待机三种低功耗模式

                        可用电池为RTC和备份寄存器供电

                AD:

                        3个12位AD【多达21个外部测量通道】

                        转换范围：0~3.6(电源电压）

                        内部通道可以用于内部温度测量

                        内置参考电压

                DA:

                        2个12位DA

                DMA:

                        12个DMA通道（7+5=12; 7通道DMA1,5通道DMA2)  支持外设：定时器，ADC,DAC，SDIO,I2S,SPI,I2C,和USART

                定时器：多达11个定时器

                        4个通用定时器

                        2个基本定时器

                        2个高级定时器

                        1个系统定时器

                        2个看门狗定时器

                通信接口：多达13个通信接口

                        2个I2C接口

                        5个串口

                        3个SPI接口

                        1个CAN2.0

                        1个USB FS

                        1个SDIO

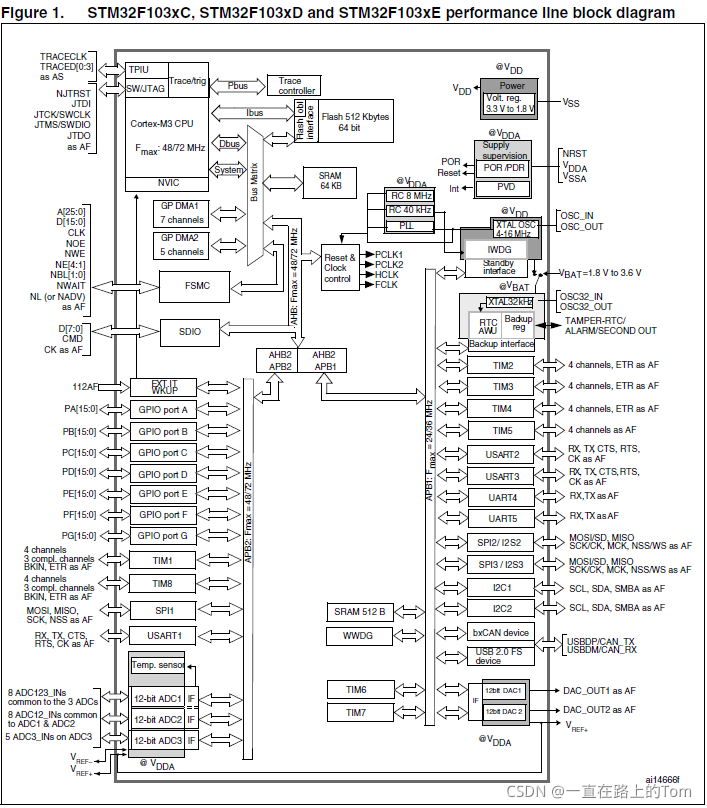

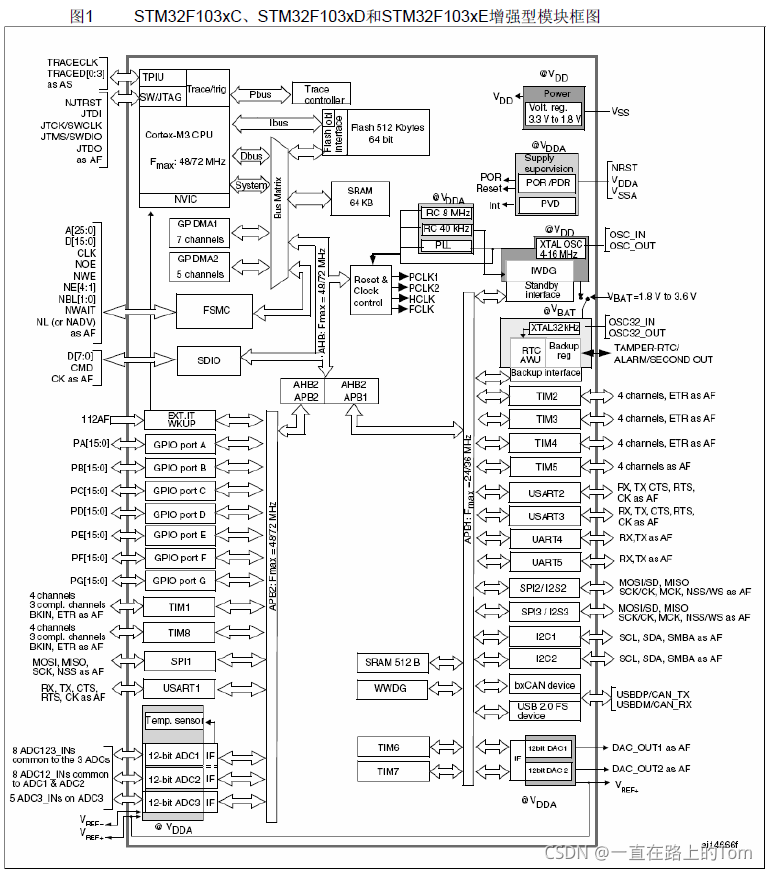

                芯片内部结构图：

         STM32F407ZGT6

                 内核：

                        32位 高性能ARM Cortex-M4处理器

                        时钟：高达168M,实际还可以超屏一点点

                        支持FPU（浮点运算）和DSP指令

                 IO口：

                        STM32F407ZGT6: 144引脚  114个IO

                        大部分IO口都耐5V(模拟通道除外)

                        支持调试：SWD和JTAG，SWD只要2根数据线

                 存储器容量：

                        1024K FLASH，192K SRAM

                 时钟，复位和电源管理：

                        1.8~3.6V电源和IO电压

                        上电复位，掉电复位和可编程的电压监控

                        强大的时钟系统

                                4~26M的外部高速晶振

                                内部16MHz的高速RC振荡器

                                内部32KHz低速RC振荡器，看门狗时钟

                                内部锁相环（PLL，倍频），一般系统时钟都是外部或者内部高速时钟经过PLL倍频后得到

                                外部低速32.768K的晶振，主要做RTC时钟源

                低功耗：

                                睡眠，停止和待机三种低功耗模式

                                可用电池为RTC和备份寄存器供电

                AD:

                                3个12位AD【多达24个外部测量通道】

                                内部通道可以用于内部温度测量   -内置参考电压

                DA:

                                2个12位DA

                DMA:

                                16个DMA通道 ，带FIFO和突发支持

                                支持外设：定时器，ADC,DAC，SDIO,I2S,SPI,I2C,和USART

                定时器：多达17个定时器

                                10个通用定时器（TIM2和TIM5是32位）

                                2个基本定时器

                                2个高级定时器

                                1个系统定时器

                                2个看门狗定时器

                通信接口：多达17个通信接口

                                3个I2C接口

                                6个串口

                                3个SPI接口

                                2个CAN2.0

                                2个USB OTG

                                1个SDIO

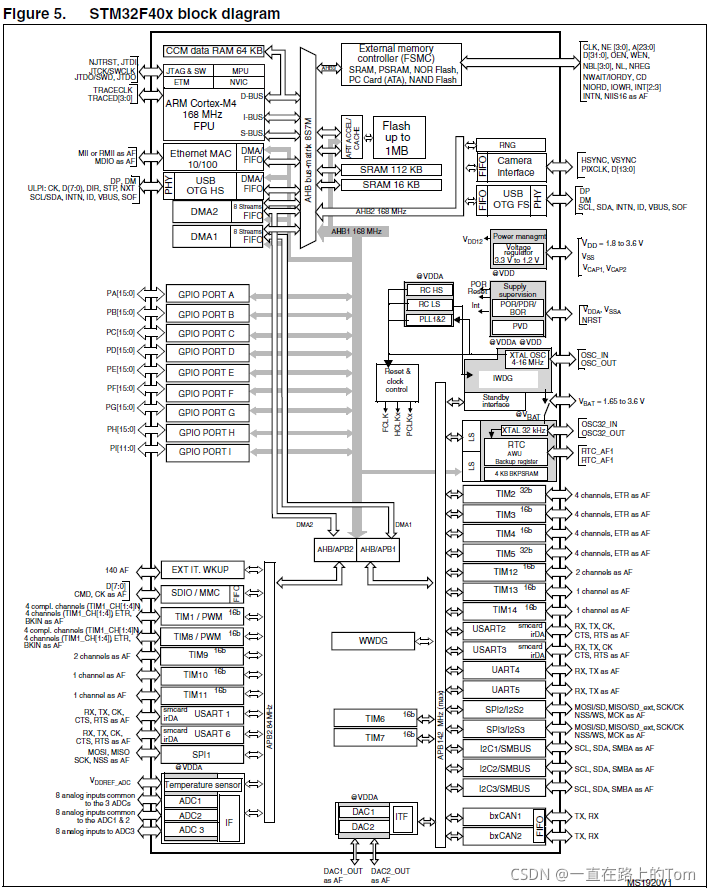

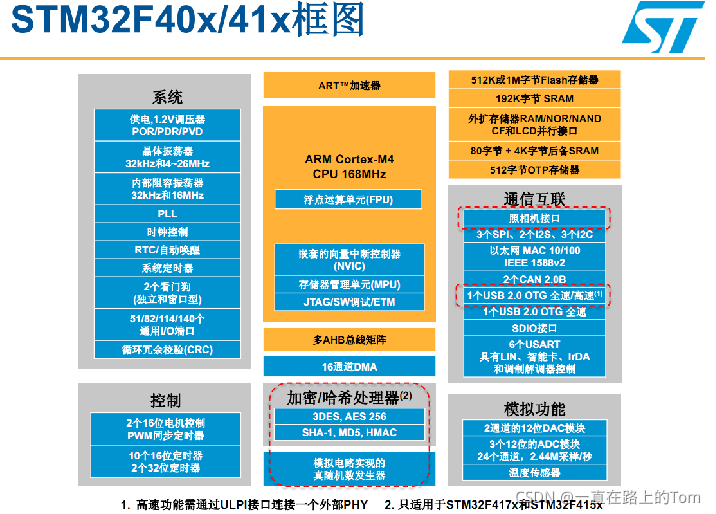

                芯片内部结构图：

        这里大家只要记住TIM1 和 TIM8、GPIO、ADC、SPI等是高速外设，所以挂载在APB2总线之下（APB2、APB1，2>1，所以APB2为高速时钟总线），TIM2~TIM7 挂载在APB1总线之下，就够了。

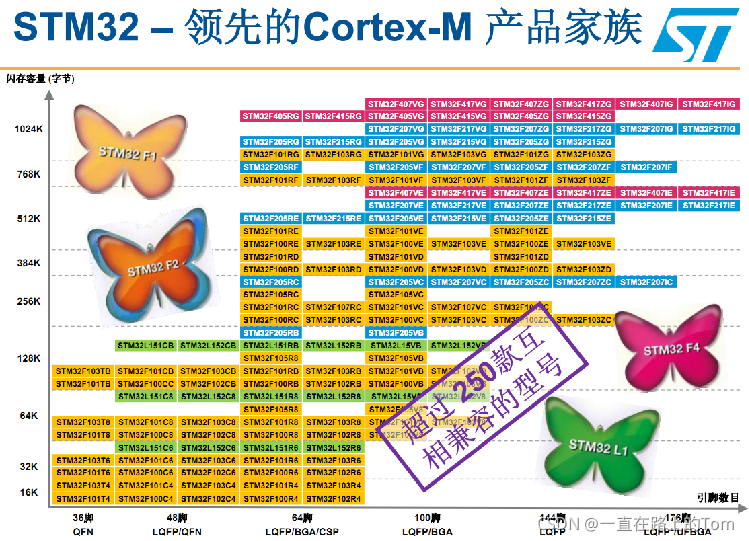

2.3 STM32F1各芯片关联

 2.4  STM32 命名规则

2.5 STM的选型

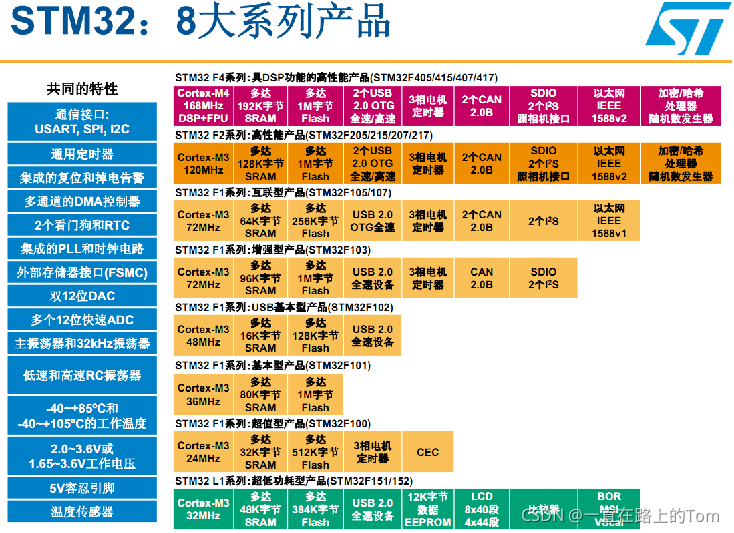

        STM32是ST的所有产品的统称，ST有两大家族STM8和STM32。STM8主要针对于低成本，对主频要求比较低、运算速度要求不是很高的低端市场。STM32主要应用于项目对主频要求较高、运算速度比较快、实时性好的中高端市场。STM32有很多产品大致划分可分为主流MCU、高性能MCU、低功耗MCU。其中主流MCU如STM32F1系列、高性能MCU如STM32F4、STM32F7系列、低功耗MCU如STM32L0系列。并且每个系列产品下面还会根据闪存容量、外设数量、封装大小分为很多种类并且价格也是差别很大。

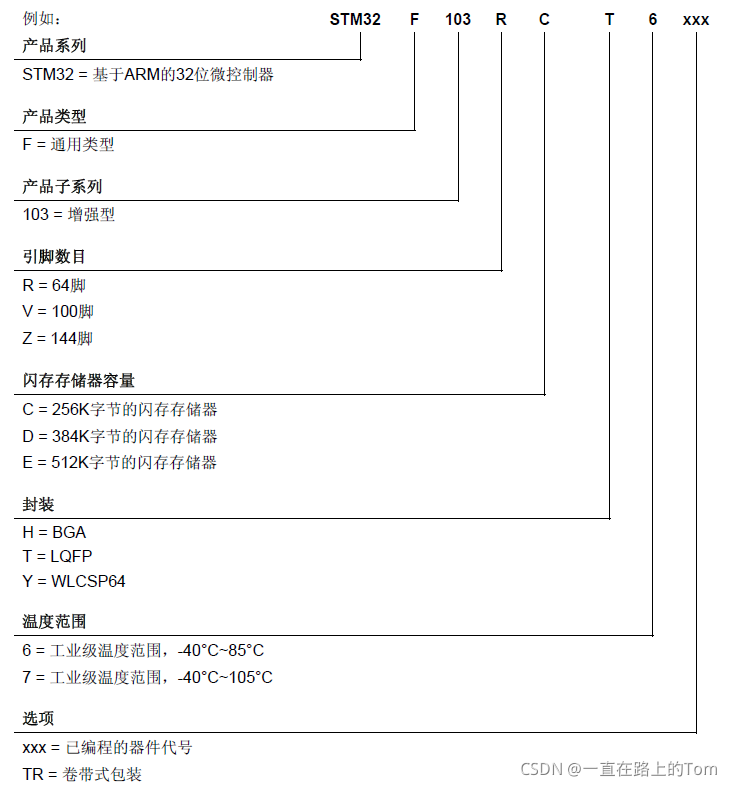

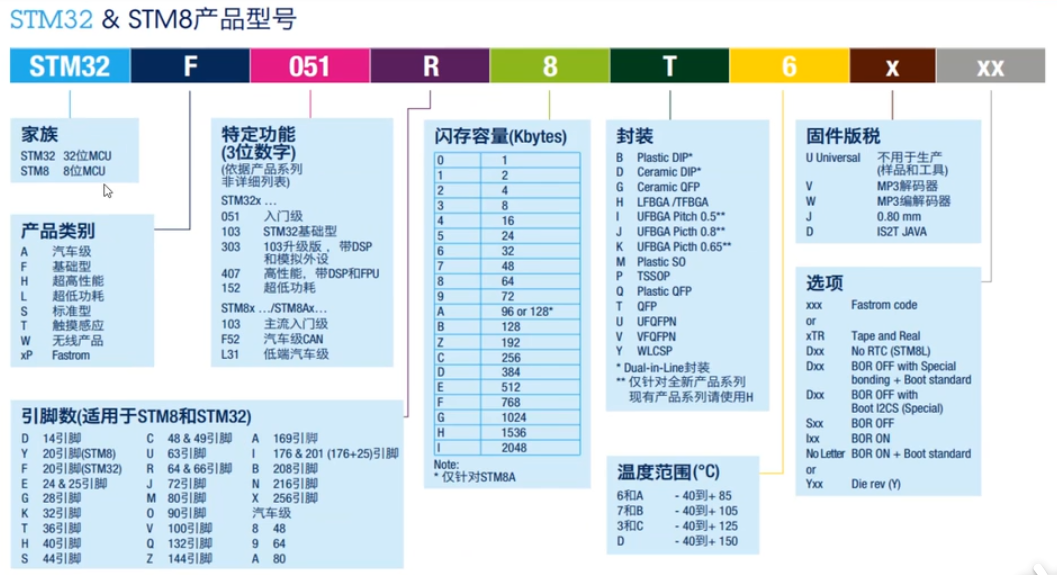

        STM32型号的说明：以STM32F103RBT6这个型号的芯片为例，该型号的组成为7个部分，其命名规则如下：

1	STM32	STM32代表ARM Cortex-M内核的32位微控制器。
2	F	F代表芯片子系列。
3	103	103代表增强型系列。
4	R	R这一项代表引脚数，其中T代表36脚，C代表48脚，R代表64脚，V代表100脚，Z代表144脚，I代表176脚。
5	B	B这一项代表内嵌Flash容量，其中6代表32K字节Flash，8代表64K字节Flash，B代表128K字节Flash，C代表256K字节Flash，D代表384K字节Flash，E代表512K字节Flash，G代表1M字节Flash。
6	T	T这一项代表封装，其中H代表BGA封装，T代表LQFP封装，U代表VFQFPN封装。
7	6	6这一项代表工作温度范围，其中6代表-40——85℃，7代表-40——105℃。

3.总结

        STM32最具竞争力的优势：

                1）极高的性能： 主流的Cortex内核。

                2）丰富合理的外设，合理的功耗，合理的价格

                3）强大的软件支持：丰富的软件包

                4）全面丰富的技术文档

                5）芯片型号种类多，覆盖面广

                 6）强大的用户基础：最先成功试水CM3芯片的公司，积累了大批的用户群体，为其领先做铺垫
