PCIE基础知识一

PCIE基础知识一：近期需要调试安路PCIE部分，需要对PCIE进行相关知识学习

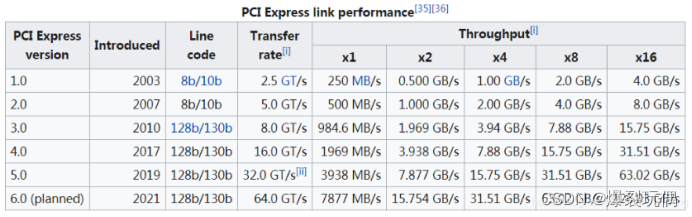

PCIE速度

PCIE与PCI之间的区别

速度上

（1）PCI的工作频率分为33MHz和66MHz，最大吞吐率266MB/s；
（2）PCIE 1.0 x1 的吞吐率就达到250MB/s

传输方式上

（1）PCI是并行数据传输，一次传输4字节/8字节，半双工；
（2）PCIE是串行数据传输，全双工；

硬件上

（1）传输PCI信号的是普通电平；
（2）传输PCIE信号的是差分电平；

链路上

（1）PCI是总线的连接方式；
（2）PCIE是点对点的连接方式；

PCIE点对点拓扑

CPU+RC一般集中在芯片中（FPGA），可以对外提供PCIE接口，该接口可以连接EP设备、PCI桥、Switch设备；

（1）PCIE RC（Root Complex）
RC为主模式，可以将一个PCIE接口扩展为多个PCIE接口，可以连接内存等；
（2）PCIE EP（Endpoint）
EP为从模式，也就是终端部分，没有转发数据的功能；

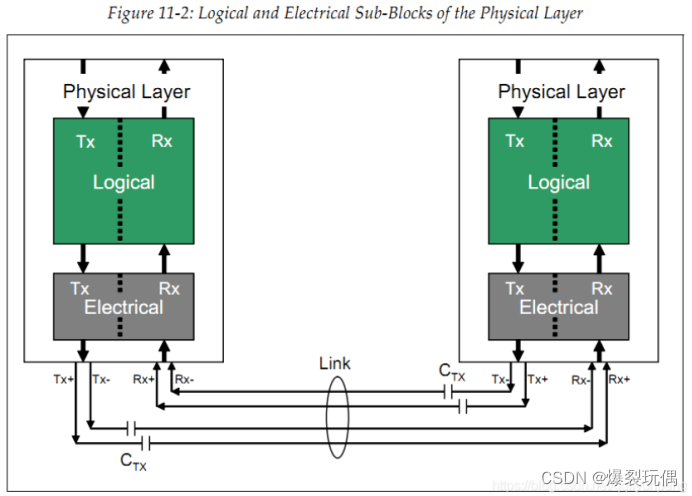

PCIE的物理连接方式

PCIE的物理连接方式

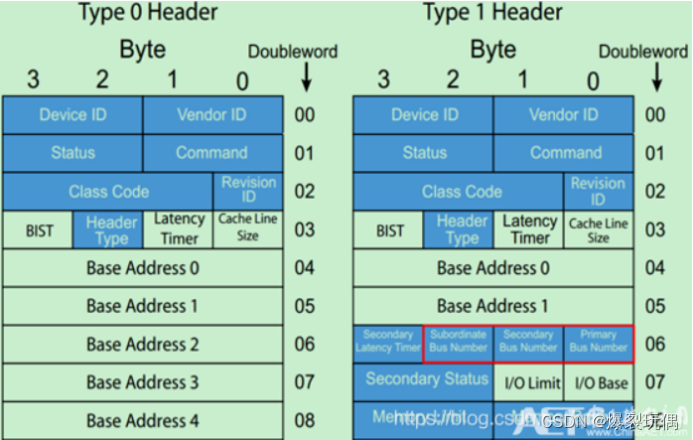

PCI设备拥有256B的配置空间，PCIe还提供另外4KB的扩展，这256B的配置空间中前64B是规范了的，其他的字节是各个厂商自己定义的。

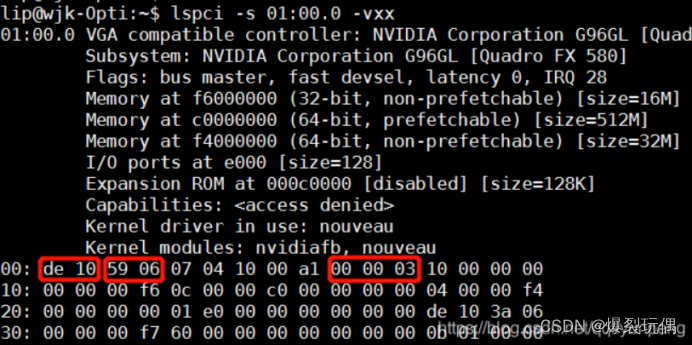

lspci -s 01:00.0 -vxx

字节序是小端格式：
[ 0 - 1 ] 表示的是厂家 ID，上图的是 0x10de
[ 2 - 3 ] 表示的是设备 ID，上图的是 0x0659
[ 9 - 11 ] 表示的是设备类型代码，上图的是 0x030000
[14]表示的是设备类型，00表示普通端点设备；01表示Bridge设备；02表示CardBus bridges。

PCIE基地址/BAR

BAR0: 0XF6000000
BAR1: 0XC000000C
…
BAR5:0X0000E001
PCIE共有6个BAR空间，每个BAR记录了该设备映射的一段地址空间，为了区分IO空间和IO内存，分开描述如下：

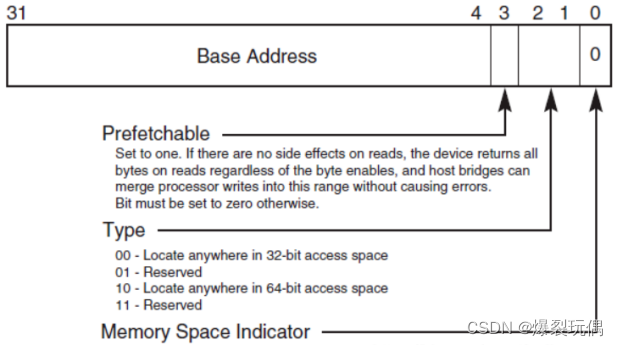

当BAR的最后一位为0，如下图，表示这是映射的IO内存，1-2位表示内存的类型，00=任意32位地址，01=少于1M，10=任意64位地址，11保留。bit1为1表示区间大小超过1M，为0表示不超过1M。bit3表示是否支持可预取。
如上例子中，BAR0是 映射的IO内存，32位地址，不超过1M，不支持预取。
BAR1(最后几位0110)也是映射的IO内存，64位地址，区间大小超过1M，不支持预取。

当BAR的最后一位为1，如下图，表示这是映射的IO地址空间。上边例子中的BAR5(最后一位是1)是映射的是IO地址空间，基地址是0x0000e
（1）中断
由配置空间的IRQ Pin决定是否支持中断，1表示支持，0表示不支持，加入支持，IRQ Line是中断号。上边的例子中支持中断号，中断号是0x0b
（2）访问PCI
PCI设备包含3个寻址空间：配置空间、I/O端口和设备内存。
驱动中操作PCI的配置区（上边讨论的64B的空间）
pci_read_config_[byte|word|dword](struct pci_dev *pdev, int offset, int *value);
pci_write_config_[byte|word|dword](struct pci_dev *pdev, int offset, int value);
offset, 想访问的配置空间中字节位置
value, 对read函数来说，用于存放读回来的数据
对write函数来说，是要写进去的值(这个int…)
（3）驱动中操作I/O和内存
I/O区域包含寄存器，内存区域存放数据。
驱动中操作PCI的I/O和内存
unsigned long pci_resource = pci_resource_[start|len|end|flags] (struct pci_dev *pdev, int bar);
start, 区域的基地址
bar, 取值 0 - 5

PCIE的配置空间

PCI的配置空间是256字节，即 0x00~0xFF，而PCIe的配置空间是4k字节，即 0x00~0xFFF。
PCIe一共支持256条bus，32个dev，8个fun。同PCI是一样的。共需要内存大小= 4k * 256 328 = 256K Bytes = 256M，这个256M的内存空间是为PCIe设备准备的空间系统不可用。
PCIe设备发展向前兼容PCI，每个设备的配置空间的前256个Byte是PCI空间，后（4k-256）个Byte的空间是PCIe扩展空间。
Root和Switch的每一个端口中都包含一个P2P桥，桥的配置空间是Type1型。
