电气工程师日常工作常遇到的41种接线方法（二）

021 缘耐压测试仪线路

这种绝缘耐压测试仪可测灯具，将待测灯具与A、B两接线柱接好，按下按钮SB1，中间继电器KA1得电并自锁；然后将调压器VT(1∶10，输出0~250V)调至需测的电压值，如需调到1500V则将VT调到电压表指示150V(同理，作2000V耐压时，调到电压表指示200V)，经时间继电器KT延时后，电源自动切断，见图21。

若被测物绝缘击穿，电流即迅速增加，过电流继电器KI动作，KA2得电动作并自锁，KA1失电，KA1的常开触点切断主回路电源，蜂鸣器HA发出声响，按下SB2后电路全部关断。应用操作这种仪器时，要特别注意人身安全，工作通电时，高压测试区禁止人靠近。

022 用一根导线传递联络信号线路

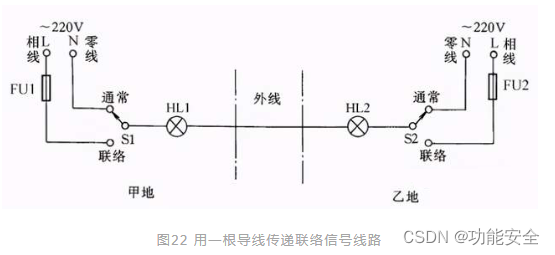

在某些生产过程中，需要两地的生产人员能传递简单的信息，以协调工作。图22所示是用一根导线传递联络信号线路。两地中各有一只双掷开关控制信号灯联络，信号灯分别装在两地，一地一个。当甲地向乙地发联络信号时，拨动开关S1，乙地的指示灯亮，待乙地完成甲地所指示的任务后，乙地可把开关拨至“联络”位置，通知甲地工作已完成。

023 用单线向控制室发信号线路

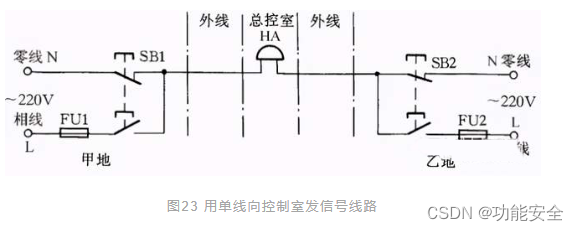

图23所示线路可使甲乙两地都能向总控制室发联络信号。当甲地向总控制室发信号时，按下按钮SB1，控制室的电铃告警。同理当乙地向总控制室发信号时按下SB2即可。甲乙两地信号可用信号铃声的时间长短或次数区分。

024 利用热继电器制作限电器线路

热继电器多用于电动机过流保护，但在一些集体用电单位或用电场所也可作为限电器。

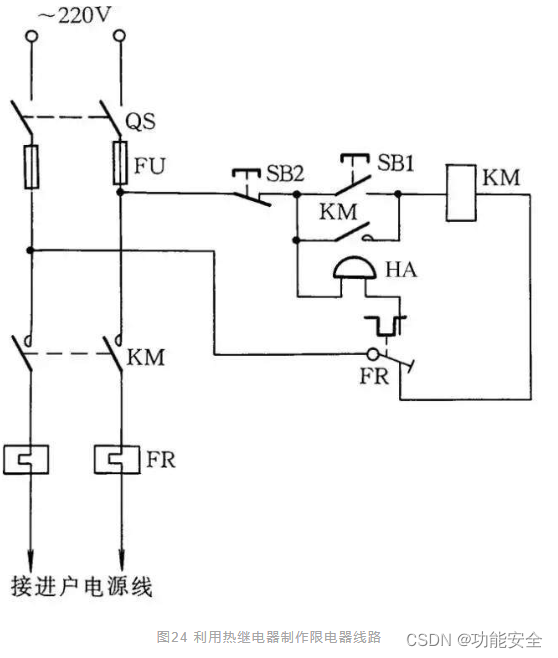

具体制作方法如图24所示。热继电器手动复位时，需将热继电器复位螺丝旋出。选用热继电器的额定电流和用户总的额定电流一致。

025 两种自装交流电源相序指示器

用电阻、电容、氖泡可组成一小型电源相序指示器。当电源按顺相序L1、L2、L3接入时，氖灯就亮；按逆相序L2、L1、L3接入时则氖灯不亮。线路如图25(a)所示。

第二种方法是：用一只2μF、耐压为500V的电容和两只相
