FPGA并串转换的实现

最新推荐文章于 2024-02-01 16:06:41 发布
最新推荐文章于 2024-02-01 16:06:41 发布
阅读量5.1k 收藏 42
点赞数 6
分类专栏： FPGA 文章标签： fpga开发 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_40268672/article/details/122135024
版权

介绍

随着电子行业技术的发展，特别是在传输接口的发展上，IEEE1284被 USB 接口取代，PATA被 SATA 取代，PCI被 PCI-Express 所取代，无一不证明了传统并行接口的速度已经达到一个瓶颈了，取而代之的是速度更快的串行接口，于是原本用于光纤通信的SerDes 技术成为了为高速串行接口的主流。串行接口主要应用了差分信号传输技术，具有功耗低、抗干扰强，速度快的特点，理论上串行接口的最高传输速率可达到10Gbps 以上。因此，串并/并串转换在FPGA设计中具有重要意义。

方法一:Xilinx原语实现

Xlinx的原语OSERDESE2是一种专用的并-串转换器，每个OSERDESE2模块都包括一个专用串行化程序用于数据和3状态控制。数据和3状态序列化程序都可以工作在SDR和DDR模式。数据串行化的位宽可以达到8:1（如果使用原语模块级联，则可以到10:1和14:1）。3状态序列化最高可达14:1，有一个专用的DDR3模式可用于支持高速内存应用程序。

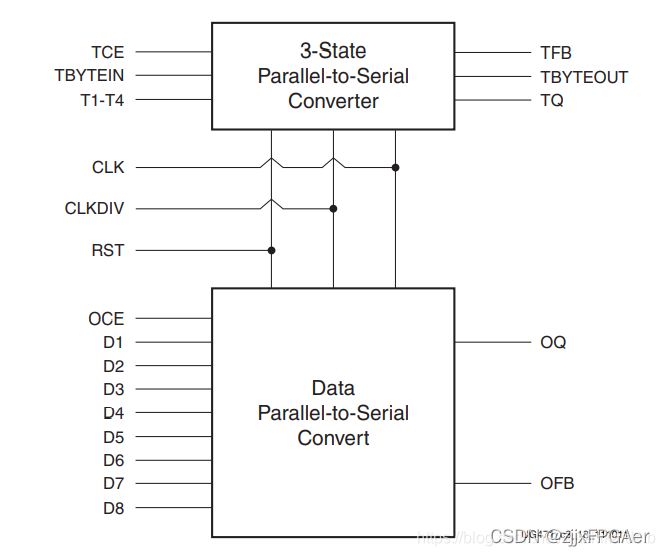

下图便是OSERDESE2的框图
在这里插入图片描述

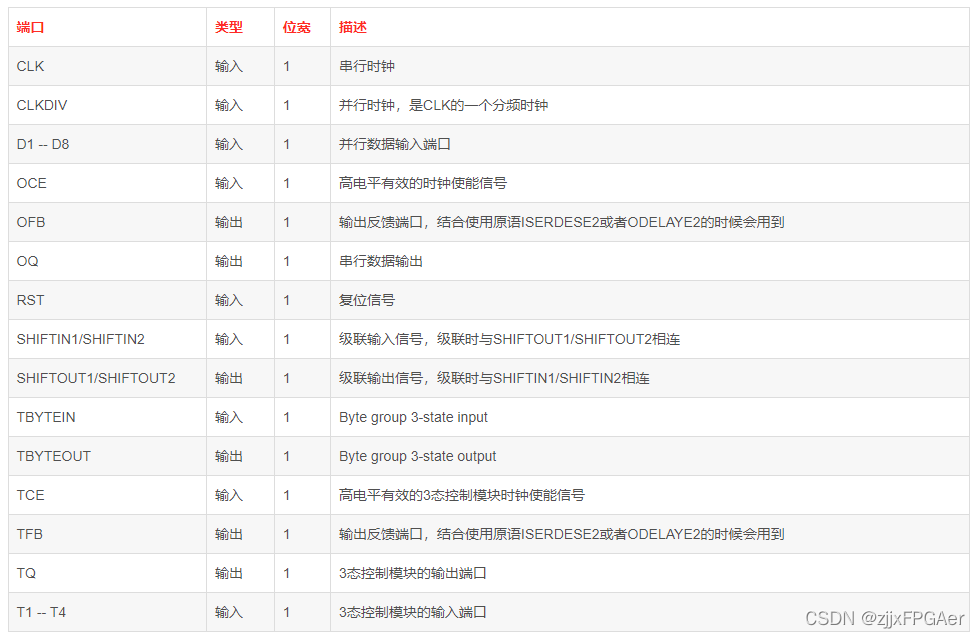

其各个端口的含义如下表所示
在这里插入图片描述
在本博客的实验中，我们不关心三态控制模块，因此，用到的信号为CLK,CLKDIV,分别作为串行输出和并行输入的时钟，D1-D8为并行的数据输入端口,OQ为串行的数据输出端口,RST为复位信号。

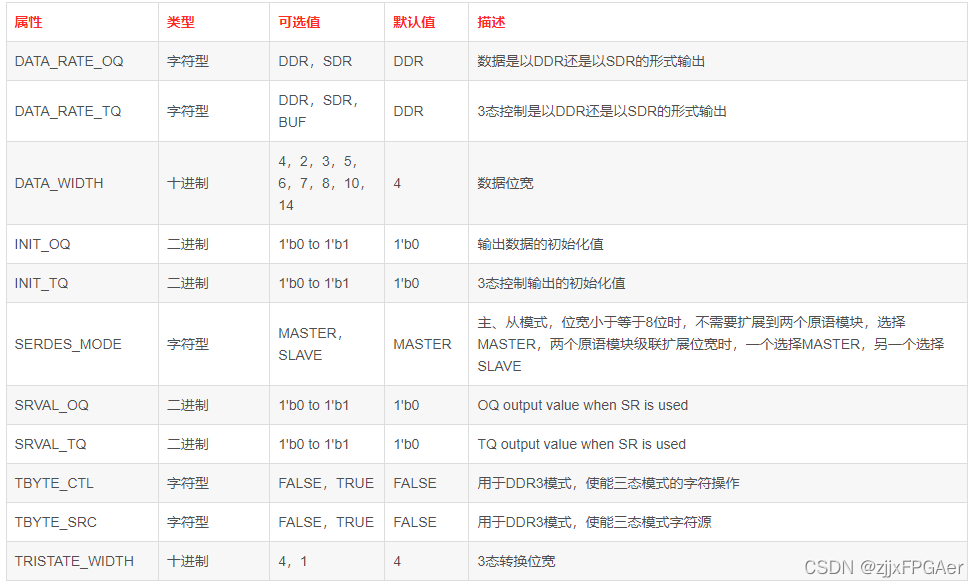

例化时一些可配置的属性如下所示:
在这里插入图片描述
当DATA_RATE_OQ属性为DDR时，串行数据在每个时钟周期(串行数据的时钟，即快时钟)的跳变沿都会更新，当值为SDR时，仅在上升沿更新，在不同的属性配置下，原语支持的并行数据位宽也不同，如下图所示：
在这里插入图片描述

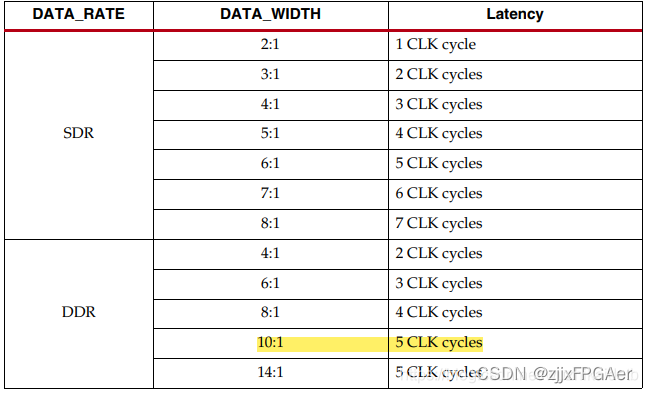

DATA_WIDTH为并串转换时并行数据的位宽。在不同的DATA_RATE_OQ和DATA_WIDTH下，串行数据输出的延迟也略有不同，如下表所示：
在这里插入图片描述

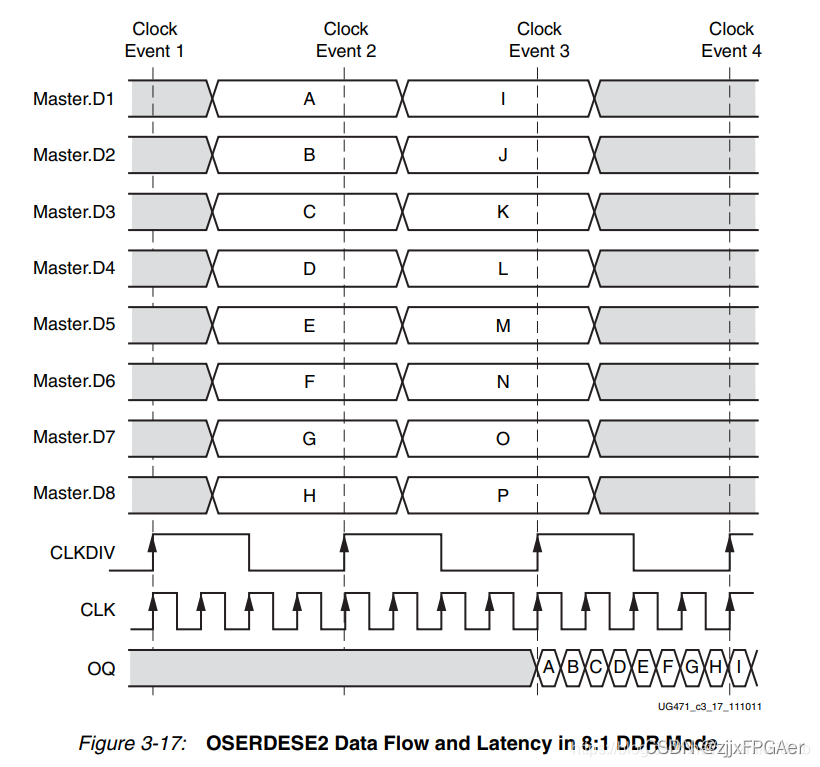

例如在进行8位并行数据转串行时，其时序应如下图所示
在这里插入图片描述
可以看到，并行数据被慢时钟的上升沿寄存后，经过4个快时钟周期，第一个串行数据开始输出，与表中的延迟一致。
下面是8位并行转串行的代码：
设计文件：

//------------------------------------------------------------------------
//--OSERDESE2测试模块
//------------------------------------------------------------------------

//------------<模块及端口声明>--------------------------------------------
module serializer(
    input			clk_ser		,			//串行输出时钟，50M*4=200M
    input			clk_per		,			//并行输入时钟，50M
    input			rst_n		,			//复位信号，低电平有效
    input	[7:0]  	par_data	,			//并行输入数据

    output  	    ser_data        		//串行输出数据
);

//------------<例化原语>---------------------------------------------------
OSERDESE2 #(
  .DATA_RATE_OQ		("DDR")		,   		// DDR, SDR
  .DATA_RATE_TQ		("SDR")		,   		// DDR, BUF, SDR
  .DATA_WIDTH		(8)			,   		// Parallel data width (2-8,10,14)
  .INIT_OQ			(1'b0)		,   		// Initial value of OQ output (1'b0,1'b1)
  .INIT_TQ			(1'b0)		,   		// Initial value of TQ output (1'b0,1'b1)
  .SERDES_MODE		("MASTER")	, 			// MASTER, SLAVE
  .SRVAL_OQ			(1'b0)		,			// OQ output value when SR is used (1'b0,1'b1)
  .SRVAL_TQ			(1'b0)		,			// TQ output value when SR is used (1'b0,1'b1)
  .TBYTE_CTL		("FALSE")	,			// Enable tristate byte operation (FALSE, TRUE)
  .TBYTE_SRC		("FALSE")	,			// Tristate byte source (FALSE, TRUE)
  .TRISTATE_WIDTH	(1)      				// 3-state converter width (1,4)
)
OSERDESE2_inst (
  .OFB				()					,	// 1-bit output: Feedback path for data
  .OQ				(ser_data)			,	// 1-bit output: Data path output
  .SHIFTOUT1		()					,
  .SHIFTOUT2		()					,
  .TBYTEOUT			()					,   // 1-bit output: Byte group tristate
  .TFB				()					,	// 1-bit output: 3-state control
  .TQ				()					,	// 1-bit output: 3-state control
  .CLK				(clk_ser)			,	// 1-bit input: High speed clock
  .CLKDIV			(clk_per)			,	// 1-bit input: Divided clock
  .D1				(par_data[0])		,
  .D2				(par_data[1])		,
  .D3				(par_data[2])		,
  .D4				(par_data[3])		,
  .D5				(par_data[4])		,
  .D6				(par_data[5])		,
  .D7				(par_data[6])		,
  .D8				(par_data[7])		,
  .OCE				(1'b1)				,	// 1-bit input: Output data clock enable
  .RST				(~rst_n)			,	// 1-bit input: Reset
  .SHIFTIN1			()					,
  .SHIFTIN2			()					,
  .T1				(1'b0)				,
  .T2				(1'b0)				,
  .T3				(1'b0)				,
  .T4				(1'b0)				,
  .TBYTEIN			(1'b0)				,	// 1-bit input: Byte group tristate
  .TCE				(1'b0)              	// 1-bit input: 3-state clock enable
);

endmodule

测试文件

//------------------------------------------------
//--OSERDESE2原语仿真
//------------------------------------------------

`timescale 1ns / 1ps			//时间单位/精度

//------------<模块及端口声明>----------------------------------------
module tb_serializer();

reg			clk_per		;
reg			clk_ser		;
reg			rst_n		;
reg	[7:0]	par_data	;
wire		ser_data	;

//------------<设置初始测试条件>----------------------------------------
initial begin
    clk_per <= 1'b0;
    clk_ser <=  1'b1;
    rst_n <= 1'b0;
	par_data <= 8'd0;
    #180
    rst_n <= 1'b1;
end
//------------<设置时钟>----------------------------------------------
always #10	clk_per = ~clk_per;
always #2.5	clk_ser = ~clk_ser;

always #20	par_data <= $random % 256;		//每20ns随机生成一个8位数据用于并行输入

//------------<例化被测试模块>----------------------------------------
serializer	serializer_inst(
    .clk_per	(clk_per)	,
    .clk_ser	(clk_ser)	,
    .rst_n		(rst_n)		,
    .par_data	(par_data)	,
    .ser_data	(ser_data)
);

endmodule

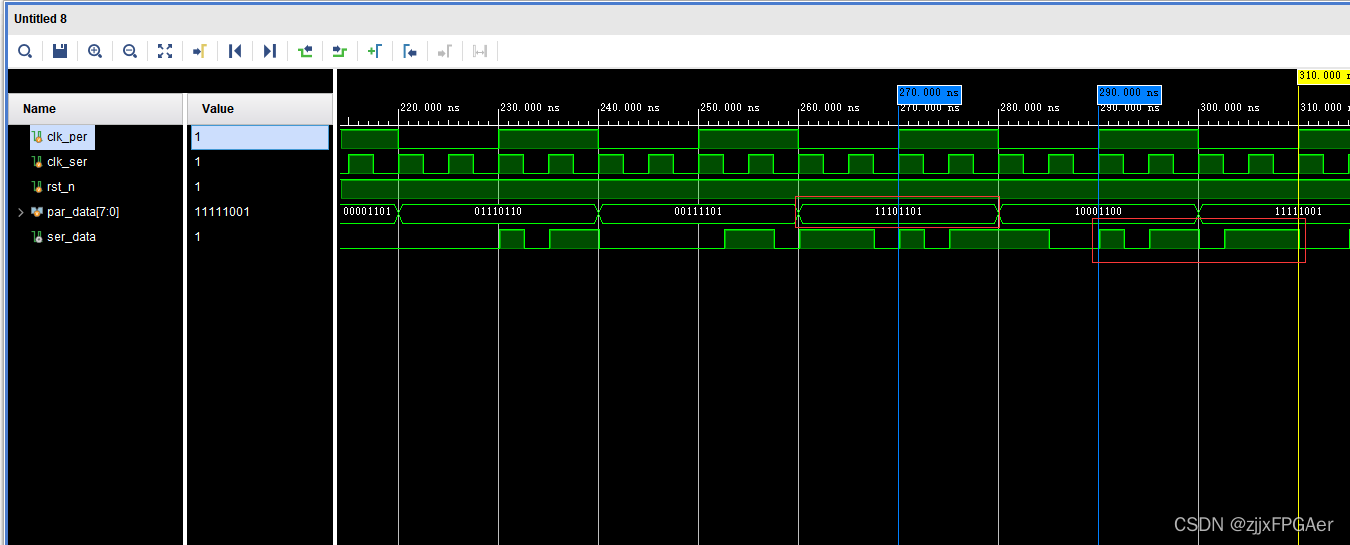

仿真波形如下图所示
在这里插入图片描述

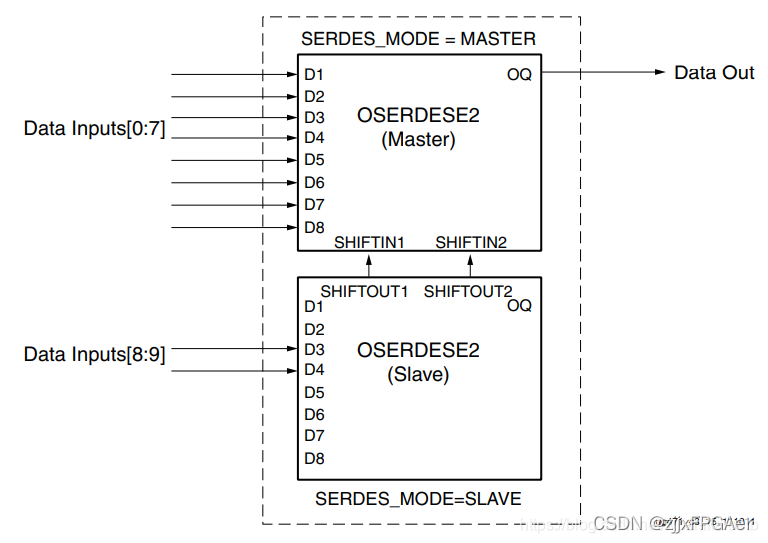

进阶：OSERDESE2原语还支持例化两次原语级联，以便实现10位、14位位宽的串行化转换。下图是10位位宽的级联框图，其中一个设置位MASTER，另一个设置为SLAVE，通过SHIFTIN与SHIFTOUT连接。
在这里插入图片描述
在进行级联时，一个原语为Master，另一个为Slave,并且最终的串行数据由Master输出，Master和Slave之间通过SHIFTIN和SHIFTOUT连接，数据的高位输入至Slave，并且是从D3而不是D1开始。
相应的代码如下
设计文件：

`timescale 1ns / 1ps
// *********************************************************************************
// Project Name : OSXXXX
// Author       : zhangningning
// Email        : nnzhang1996@foxmail.com
// Website      :
// Module Name  : par2ser.v
// Create Time  : 2020-02-23 14:20:43
// Editor       : sublime text3, tab size (4)
// CopyRight(c) : All Rights Reserved
//
// *********************************************************************************
// Modification History:
// Date             By              Version                 Change Description
// -----------------------------------------------------------------------
// XXXX       zhangningning          1.0                        Original
//
// *********************************************************************************


module par2ser(
    input                   clk_1x          ,
    input                   clk_5x          ,
    input                   rst_n           ,
    input           [ 9:0]  par_data        ,

    output  wire            ser_data_p      ,
    output  wire            ser_data_n
);

//========================================================================================\
//**************Define Parameter and  Internal Signals**********************************
//========================================================================================/
wire                        shiftout1       ;
wire                        shiftout2       ;
wire                        ser_data        ;

//========================================================================================\
//**************     Main      Code        **********************************
//========================================================================================/

OBUFDS #(
    .IOSTANDARD                 ("DEFAULT"              ), // Specify the output I/O standard
    .SLEW                       ("SLOW"                 )           // Specify the output slew rate
) OBUFDS_inst (
    .O                          (ser_data_p             ),     // Diff_p output (connect directly to top-level port)
    .OB                         (ser_data_n             ),   // Diff_n output (connect directly to top-level port)
    .I                          (ser_data               )      // Buffer input
   );

 OSERDESE2 #(
    .DATA_RATE_OQ               ("DDR"                  ),   // DDR, SDR
    .DATA_RATE_TQ               ("DDR"                  ),   // DDR, BUF, SDR
    .DATA_WIDTH                 (10                     ),         // Parallel data width (2-8,10,14)
    .INIT_OQ                    (1'b0                   ),         // Initial value of OQ output (1'b0,1'b1)
    .INIT_TQ                    (1'b0                   ),         // Initial value of TQ output (1'b0,1'b1)
    .SERDES_MODE                ("MASTER"               ), // MASTER, SLAVE
    .SRVAL_OQ                   (1'b0                   ),        // OQ output value when SR is used (1'b0,1'b1)
    .SRVAL_TQ                   (1'b0                   ),        // TQ output value when SR is used (1'b0,1'b1)
    .TBYTE_CTL                  ("FALSE"                ),    // Enable tristate byte operation (FALSE, TRUE)
    .TBYTE_SRC                  ("FALSE"                ),    // Tristate byte source (FALSE, TRUE)
    .TRISTATE_WIDTH             (1                      )      // 3-state converter width (1,4)
   ) OSERDESE2_inst_master (
      .OFB                      (                       ),             // 1-bit output: Feedback path for data
      .OQ                       (ser_data               ),               // 1-bit output: Data path output
      // SHIFTOUT1 / SHIFTOUT2: 1-bit (each) output: Data output expansion (1-bit each)
      .SHIFTOUT1                (                       ),
      .SHIFTOUT2                (                       ),
      .TBYTEOUT                 (                       ),   // 1-bit output: Byte group tristate
      .TFB                      (                       ),             // 1-bit output: 3-state control
      .TQ                       (                       ),               // 1-bit output: 3-state control
      .CLK                      (clk_5x                 ),             // 1-bit input: High speed clock
      .CLKDIV                   (clk_1x                 ),       // 1-bit input: Divided clock
      // D1 - D8: 1-bit (each) input: Parallel data inputs (1-bit each)
      .D1                       (par_data[0]            ),
      .D2                       (par_data[1]            ),
      .D3                       (par_data[2]            ),
      .D4                       (par_data[3]            ),
      .D5                       (par_data[4]            ),
      .D6                       (par_data[5]            ),
      .D7                       (par_data[6]            ),
      .D8                       (par_data[7]            ),
      .OCE                      (1'b1                   ),             // 1-bit input: Output data clock enable
      .RST                      (~rst_n                 ),             // 1-bit input: Reset
      // SHIFTIN1 / SHIFTIN2: 1-bit (each) input: Data input expansion (1-bit each)
      .SHIFTIN1                 (shiftout1              ),
      .SHIFTIN2                 (shiftout2              ),
      // T1 - T4: 1-bit (each) input: Parallel 3-state inputs
      .T1                       (1'b0                   ),
      .T2                       (1'b0                   ),
      .T3                       (1'b0                   ),
      .T4                       (1'b0                   ),
      .TBYTEIN                  (1'b0                   ),     // 1-bit input: Byte group tristate
      .TCE                      (1'b0                   )              // 1-bit input: 3-state clock enable
   );

   // End of OSERDESE2_inst instantiation
 OSERDESE2 #(
    .DATA_RATE_OQ               ("DDR"                  ),   // DDR, SDR
    .DATA_RATE_TQ               ("DDR"                  ),   // DDR, BUF, SDR
    .DATA_WIDTH                 (10                     ),         // Parallel data width (2-8,10,14)
    .INIT_OQ                    (1'b0                   ),         // Initial value of OQ output (1'b0,1'b1)
    .INIT_TQ                    (1'b0                   ),         // Initial value of TQ output (1'b0,1'b1)
    .SERDES_MODE                ("SLAVE"               ), // MASTER, SLAVE
    .SRVAL_OQ                   (1'b0                   ),        // OQ output value when SR is used (1'b0,1'b1)
    .SRVAL_TQ                   (1'b0                   ),        // TQ output value when SR is used (1'b0,1'b1)
    .TBYTE_CTL                  ("FALSE"                ),    // Enable tristate byte operation (FALSE, TRUE)
    .TBYTE_SRC                  ("FALSE"                ),    // Tristate byte source (FALSE, TRUE)
    .TRISTATE_WIDTH             (1                      )      // 3-state converter width (1,4)
   ) OSERDESE2_inst_slave (
      .OFB                      (                       ),             // 1-bit output: Feedback path for data
      .OQ                       (                       ),               // 1-bit output: Data path output
      // SHIFTOUT1 / SHIFTOUT2: 1-bit (each) output: Data output expansion (1-bit each)
      .SHIFTOUT1                (shiftout1              ),
      .SHIFTOUT2                (shiftout2              ),
      .TBYTEOUT                 (                       ),   // 1-bit output: Byte group tristate
      .TFB                      (                       ),             // 1-bit output: 3-state control
      .TQ                       (                       ),               // 1-bit output: 3-state control
      .CLK                      (clk_5x                 ),             // 1-bit input: High speed clock
      .CLKDIV                   (clk_1x                 ),       // 1-bit input: Divided clock
      // D1 - D8: 1-bit (each) input: Parallel data inputs (1-bit each)
      .D1                       (                       ),
      .D2                       (                       ),
      .D3                       (par_data[8]            ),
      .D4                       (par_data[9]            ),
      .D5                       (                       ),
      .D6                       (                       ),
      .D7                       (                       ),
      .D8                       (                       ),
      .OCE                      (1'b1                   ),             // 1-bit input: Output data clock enable
      .RST                      (~rst_n                 ),             // 1-bit input: Reset
      // SHIFTIN1 / SHIFTIN2: 1-bit (each) input: Data input expansion (1-bit each)
      .SHIFTIN1                 (                       ),
      .SHIFTIN2                 (                       ),
      // T1 - T4: 1-bit (each) input: Parallel 3-state inputs
      .T1                       (1'b0                   ),
      .T2                       (1'b0                   ),
      .T3                       (1'b0                   ),
      .T4                       (1'b0                   ),
      .TBYTEIN                  (1'b0                   ),     // 1-bit input: Byte group tristate
      .TCE                      (1'b0                   )              // 1-bit input: 3-state clock enable
   );




endmodule

测试文件：

`timescale 1ns / 1ps
`define     CLOCK        20
//
// Company:
// Engineer:
//
// Create Date: 2020/02/23 14:23:39
// Design Name:
// Module Name: tb_par2ser
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module tb_par2ser10_1;
reg                        clk_1x          ;
reg                        clk_5x          ;
reg                        rst_n           ;
reg                [ 9:0]  par_data        ;
wire                       ser_data_p      ;
wire                       ser_data_n      ;

initial begin
    clk_1x          =       1'b0;
    clk_5x          =       1'b0;
    rst_n           <=      1'b0;
    #(10*`CLOCK)
    rst_n           <=      1'b1;
end
always #(`CLOCK/2)      clk_1x          =           ~clk_1x;
always #(`CLOCK/8)      clk_5x          =           ~clk_5x;

always @(posedge clk_1x or negedge rst_n)
    if(rst_n == 1'b0)
        par_data            <=          10'b11_1111_1111;
    else
        par_data            <=          $random % 1024;



par2ser par2ser_inst(
    .clk_1x                 (clk_1x                 ),
    .clk_5x                 (clk_5x                 ),
    .rst_n                  (rst_n                  ),
    .par_data               (par_data               ),

    .ser_data_p             (ser_data_p             ),
    .ser_data_n             (ser_data_n             )
);
endmodule

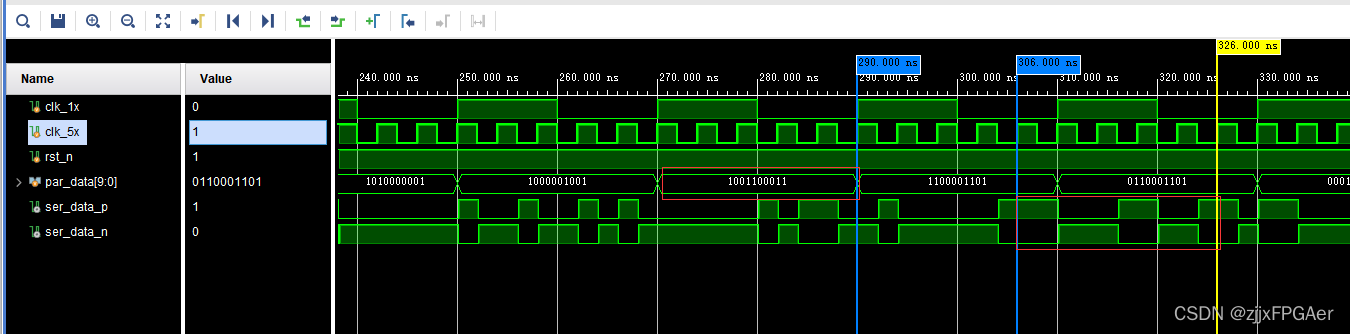

仿真波形如下图所示
在这里插入图片描述
奇怪的是，这里的输出延迟为4个clk，和表中给出的5clk不一致！

方法二:通过SelectIO IP核实现

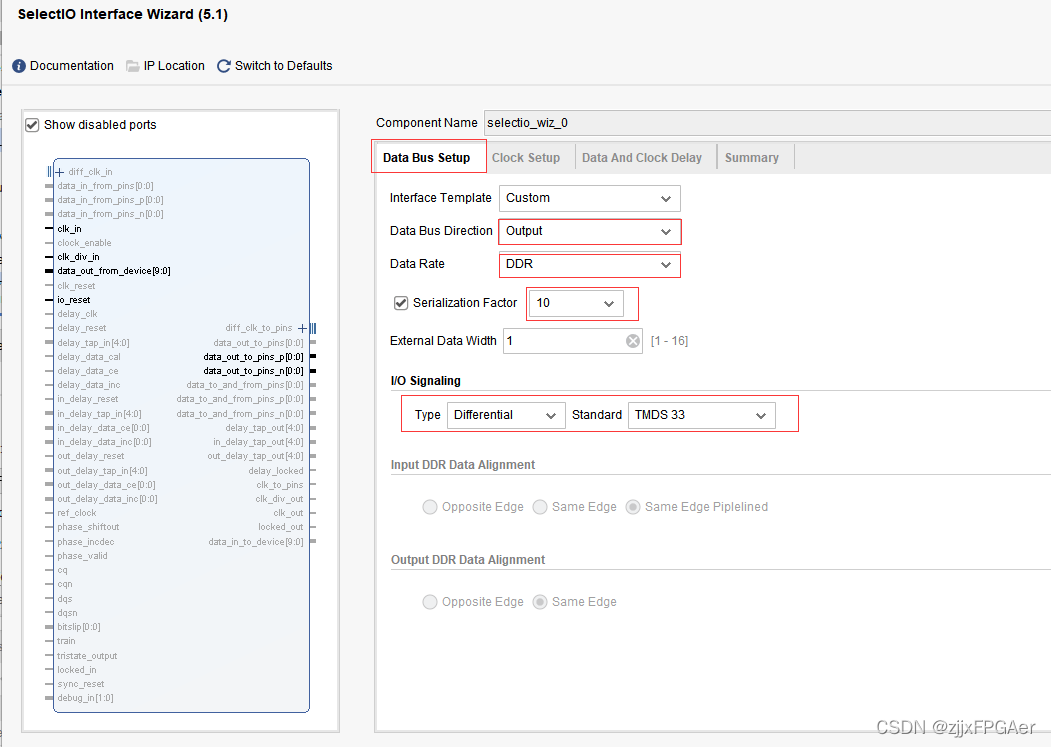

点击IP Catalog,输入SelectIO,进行如下配置
第一个界面：
在这里插入图片描述
第二个界面：
在这里插入图片描述
其余保持默认。
代码：

`timescale 1ns / 1ps
`define     CLOCK        20
//
// Company:
// Engineer:
//
// Create Date: 2020/02/23 15:39:03
// Design Name:
// Module Name: tb_select_io
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module tb_select_io;
reg                        clk_1x          ;
reg                        clk_5x          ;
reg                        rst_n           ;
reg                [ 9:0]  par_data        ;
wire                       ser_data_p      ;
wire                       ser_data_n      ;
initial begin
    clk_1x          =       1'b0;
    clk_5x          =       1'b0;
    rst_n           <=      1'b0;
    #(10*`CLOCK)
    rst_n           <=      1'b1;
end
always #(`CLOCK/2)      clk_1x          =           ~clk_1x;
always #(`CLOCK/8)      clk_5x          =           ~clk_5x;
always @(posedge clk_1x or negedge rst_n)
    if(rst_n == 1'b0)
        par_data            <=          0;
    else
        par_data            <=          $random % 1024;

selectio_wiz_0 selectio_wiz_0_inst
 (
   .data_out_from_device            (par_data                       ), // input [9:0] data_out_from_device
   .data_out_to_pins_p              (ser_data_p                     ), // output [0:0] data_out_to_pins_p
   .data_out_to_pins_n              (ser_data_n                     ), // output [0:0] data_out_to_pins_n
   .clk_in                          (clk_5x                         ), // input clk_in
   .clk_div_in                      (clk_1x                         ), // input clk_div_in
   .io_reset                        (~rst_n                         ) // input io_reset
);

endmodule

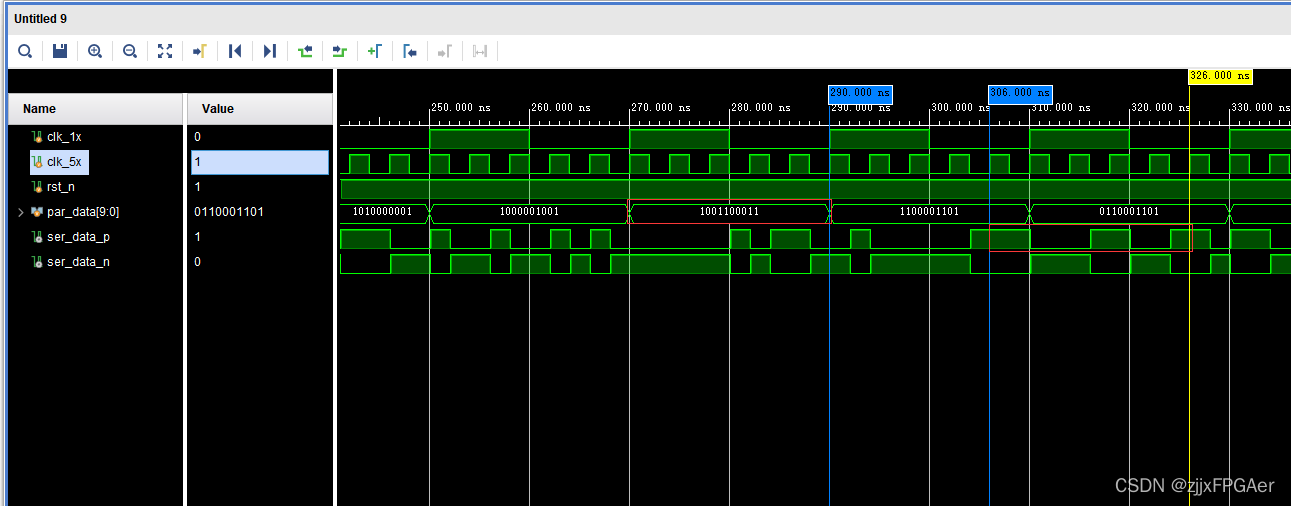

仿真波形如下
在这里插入图片描述

参考文献

https://blog.csdn.net/wuzhikaidetb/article/details/119767367
https://www.freesion.com/article/3737576142/

FPGA硅农
关注
  • 6
    点赞
  • 踩
  • 42
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
基于FPGA的并串转换电路硬件实现
10-16
并串转换电路在通信接口中具有广泛的应用，可编程逻辑阵列由于具备灵活、可重构等特点非常适应于并串转换硬件电路的实现。为了解决硬件电路结构中资源与性能的矛盾，分析比较了移位寄存器、计数器与组合逻辑条件判定三种不同的并串转换硬件电路结构，并通过设计仿真对其进行了功能验证和性能评估。实验结果表明采用移位寄存器的实现方法具有最优的速度性能，采用计数器的实现方法具有最优的性价比，采用组合逻辑条件判定的实现方法具有最少的寄存器资源消耗，可根据实际应用需求合理选择并串转换硬件电路实现方式。
FPGA 学习笔记
weixin_61892350的博客
04-19 366
在此，开始我的第一篇博客，一起加油，一起记录从零开始。
FPGA串并转换
weixin_43841387的博客
06-27 425
串并转换和并串转换作为灵活性很强的操作，核心思想就是计数移位。同时对于valid-only握手机制，通过定义计数器作为其赋值判断条件。
基于FPGA的并串转换控制模块Verilog代码Quartus仿真
最新发布
xiakunpei123的博客
02-01 359
代码功能： 并串转换控制模块 输入4bit并进数据，串行输出
论文研究-用FPGA实现异步串口与同步串口的转换 .pdf
08-18
用FPGA实现异步串口与同步串口的转换，李文亮，姚冬苹，TI公司的TMS320C64xx系列DSP芯片的McBSP同步串口不具备与UART异步串口直接通信的能力，为了解决这个问题，扩展DSP芯片的使用范围，本文介��
FPGA串并转换的实现
qq_42224089的博客
08-02 2307
FPGA串并转换的原理及其实现，仅为个人理解，如有不妥之处，请谅解
FPGA学习笔记（6）——串、并转换
step__forward的博客
07-19 3488
74HC595逻辑用Verilog实现
FPGA设计过程中有关数据之间的并串转化
qq_44905989的博客
11-06 708
并串转化是指的是完成串行传输和并行传输两种传输方式之间的转换的技术，通过移位寄存器可以实现串并转换。串转并，将数据移位保存在寄存器中，再将寄存器的数值同时输出；并转串，将数据先进行移位，再讲寄存器中的最高位或者最低位的数据串行输出。（1）串并转换的关键是在于触发器链，通过依次移位，输出最终结果。（2）串并转换的思想是在设计中平衡面积和速度的要求，并行速度快，串行面积小。（3）串并转换常常在接口中出现，将高速并行转为串行数据输出，或将低速的串行数据转为并行数据后高速计算。
m基于FPGA的数据串并并串转换系统verilog实现,包含testbench,可以配置并行数量
fpga/matlab/simulink算法仿真工程
05-07 986
本系统进行了两个平台的开发，分别是：其中Vivado2019.2仿真结果如下：分别进行2路，4路，8路，16路并行串行转换Quartusii18.0+ModelSim-Altera 6.6d Starter Edition的测试结果如下：串并转换是将串行数据转换为并行数据的过程，即将一串数据按位拆分成多个并行数据。串并转换器的输入为串行数据流，输出为并行数据流。在串并转换器中，需要使用移位寄存器来存储串行数据，并使用多路选择器来选择数据位，将其输出到并行总线上。
FPGA中的串转并，并转串操作
z555hzl的博客
11-05 7096
前言 FPGA中的串并转换操作，可以说是非常灵活的操作了，核心思想就是移位。 串转并就是把1位的输入放到N位reg的最低位，然后N位reg左移一位，在把1位输入放到左移后的reg的最低位，这样循环，就可以得到，以最高位开始传输，最低位传输完成的N位数据了； 并转串就是把并行的N位数据的最高位给1位输出，然后类似的循环左移就可以了。 一、并转串操作 代码：B并 2to C串 module B2C ( input clk , input ...
基于FPGA 的解串器参考设计与实现
01-19
日前，德州仪器 （TI） 与可编程逻辑解决方案的供应商赛灵思公司 （Xilinx） 联合宣布推出基于 FPGA 的解串器参考设计，该设计由 TI 与 Xilinx 联合开发而成。这款全新的参考设计能够对 TI ADS527x 模数转换器 （ADC...
基于FPGA的高速串并_并串转换器设计
04-19
在此介绍了串并/并串转换器基本原理， 并通过 Quartus Ⅱ 仿真平台进行仿真验证， 最后下载到 FPGA 芯片 EP1K30QC208⁃2实现了串并/并串转换器的设计， 仿真及实验结果表明采用此设计方案是可行的
一种基于FPGA的UART 电路实现
01-19
摘 要： UART 即通用异步收发器，传统上采用多功能的专用集成...UART 功能包括微处理器接口、用于数据传输的缓冲器（Buffer）、帧产生、奇偶校验、并串转换，用于数据接收的缓冲器、帧产生、奇偶校验、串并转换等。UA
基于FPGA的Yolov4 tiny目标检测网络加速器
热门推荐
qq_40268672的博客
02-27 2万+
简介 之前实现了基于FPGA的Winograd CNN加速器(VGG16)和基于FPGA的MobileNet v2加速器，但这两个算法在本质上区别不大:一个是VGG16，另一个是轻量级的MobileNet v2，所实现的功能都是图像分类。因此，为了尝试更多的应用，本文在FPGA上实现了一个目标检测网络----Yolov4 tiny。yolo4 tiny的结构是YOLOv4的精简版，属于轻量化模型，参数只有600万相当于原来的十分之一，这类网络不仅能实现对图像的分类任务，还可以找出目标的位置，因此，更加贴近实
Xilinx IDDR与ODDR原语的使用
qq_40268672的博客
12-26 1万+
IDDR原语 如图所示，IDDR原语的输入输出包括D,CE,C,S,R,Q1,Q2，其中，D为输入的双倍速率的数据，即D在时钟的上升沿和下降沿都会发生切换，一个时钟周期发送2bit数据，CE为时钟使能信号，C为时钟信号，S,R为复位和置位信号，Q1,Q2为单倍速率的输出数据。 IDDR主要有三种工作模式，分别是：OPPOSITE_EDGE, SAME_EDGE，SAME_EDGE_PIPELINED 。 下面分别作一介绍： 1.OPPOSITE_EDGE 在该模式下，上升沿采样到的数据(如DOA)和下降
基于FPGA的MobileNet V2卷积神经网络加速器
qq_40268672的博客
09-08 9491
MobileNet V2介绍 MobileNetV2是在V1基础之上的改进。V1主要思想就是深度可分离卷积。而V2则在V1的基础上，引入了Linear Bottleneck 和 Inverted Residuals。下图是MobileNet V2中的一个基本模块 可以看到，该模块由三个卷积组成，第一第三个卷积是标准的1x1卷积，起到升维和降维的作用，而中间的是一个depthwise卷积，每一个卷积层之后，都紧接着一个BN层，以加速网络的收敛。 同时，我们观察到，该模块的输入和输出有一个残差连接，即输入和最
基于FPGA的矩阵乘法
qq_40268672的博客
11-13 7370
最近在学system verilog，于是就打算用它写一下矩阵乘法，来体验一把system verilog相对于verilog的方便之处（sv中数组可以作为接口) 以下是矩阵乘法的代码： `timescale 1ns / 1ps ////////////////////////////////////////////////////////////////////////////////// // Company: // Engineer: // // Create Date: 2020/11/13
Verilog实现两路组相联cache
qq_40268672的博客
08-22 7327
cache代码 `timescale 1ns / 1ps //cache共32块，分为16组，每组2块，即两路组相联，1块=4字，1字=4字节 //主存共1024块，4096个字 //主存地址共12位，[1:0]为块内偏移，[5:2]为组地址，[11:6]为Tag //V、D、Tag、Data=1+1+6+128=136 module cache( input clk, input rst, //cpu<->cache input [11:0]cpu_req_addr, input cpu_
跨时钟域处理(三)---握手
qq_40268672的博客
02-22 6537
在跨时钟域(一)中，我们介绍了打两拍的方法,尽管这个方法可以有效处理单bit跨时钟域信号的亚稳态问题，但是当发送方的时钟比接收方的时钟快时，有可能出现信号有效时间过段，接收方采样不到的情况。握手就是解决这一问题的有效方法，同时，握手还可以解决多bit跨时钟域信号的同步。本文就对该方法作一介绍。 同步握手 同一时钟控制下的握手过程比较简单，这里以著名的AXI4协议为例，如下图所示 发送方要发送数据的时候，就拉高VALID信号，同时把要发送的数据放到数据总线上,接受方看到VALID信号为高，并且自己也有时间接
如何用FPGA实现串口
07-14
串口发送模块将数据位转换为电平信号，并按照协议发送出去；串口接收模块则负责解析接收到的电平信号，并还原为数据位。 4. 实现时钟分频。串口通信需要一个稳定的时钟信号来同步发送和接收。在FPGA中，可以使用...

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

FPGA硅农

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
