英飞凌SMU模块介绍

1 概述

       英飞凌Tc3xx有上百种安全机制，当有出现安全机制的违背时，硬件会自动触发一个alarm到SMU单元。然后SMU单元可以根据用户对于安全机制违背的严重度进行响应配置，一般是reset或者中断。例如当内部看门狗超时，会触发一个alarm，SMU可以将这个alarm配置为reset 。

      TC3xx系列的产品有core域有11个group，standby域有2个group，每个group有32位，即代表着有32个alarm，当然有些位是reserve区域。

2 SMU模块架构

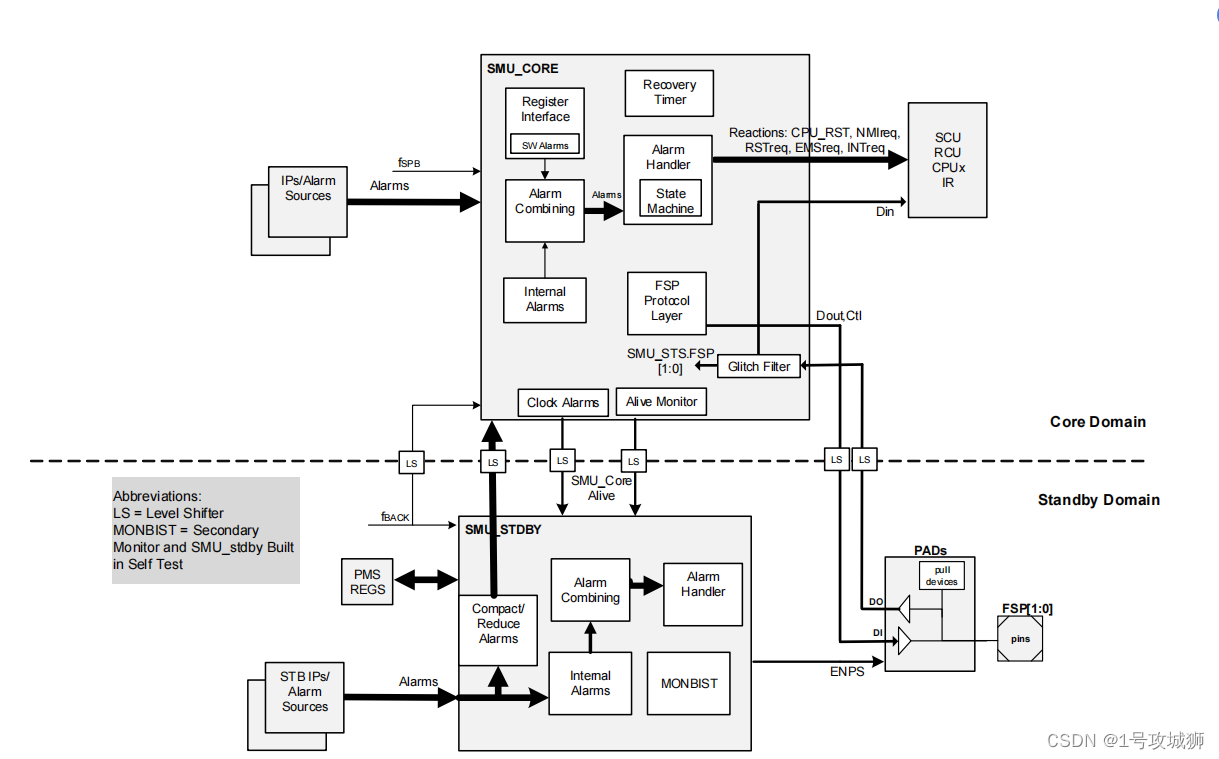

SMU架构图：

2.1 SMU_Core

       核心域SMU，也称为SMU_core，从硬件监视器、安全机制中收集大部分警报信号，由安全概念定义。报警映射部分指定了报警接口，并将其分类为报警组。报警组定义一个逻辑映射，用于将报警信号映射到内部状态寄存器。

2.2 SMU_stdby

        备用域SMU，也称为SMU_stdby，收集从检测时钟（无时钟）、电源（低/过电压）和温度故障（低/过温度）的模块中发出的警报。SMU_stdby还收集SMU_alive报警信号，在发出警报后，当SMU_core没有触发反应时发出通知。此外，SMU_stdby还实现了一个内置的自检功能，允许用户测试SMU_stdby对报警信号的反应，以及从二次电压监视器到SMU_stdby的完整报警路径。有关辅助显示器和SMU_stdby内置自测试的详细信息。

3 SMU接口

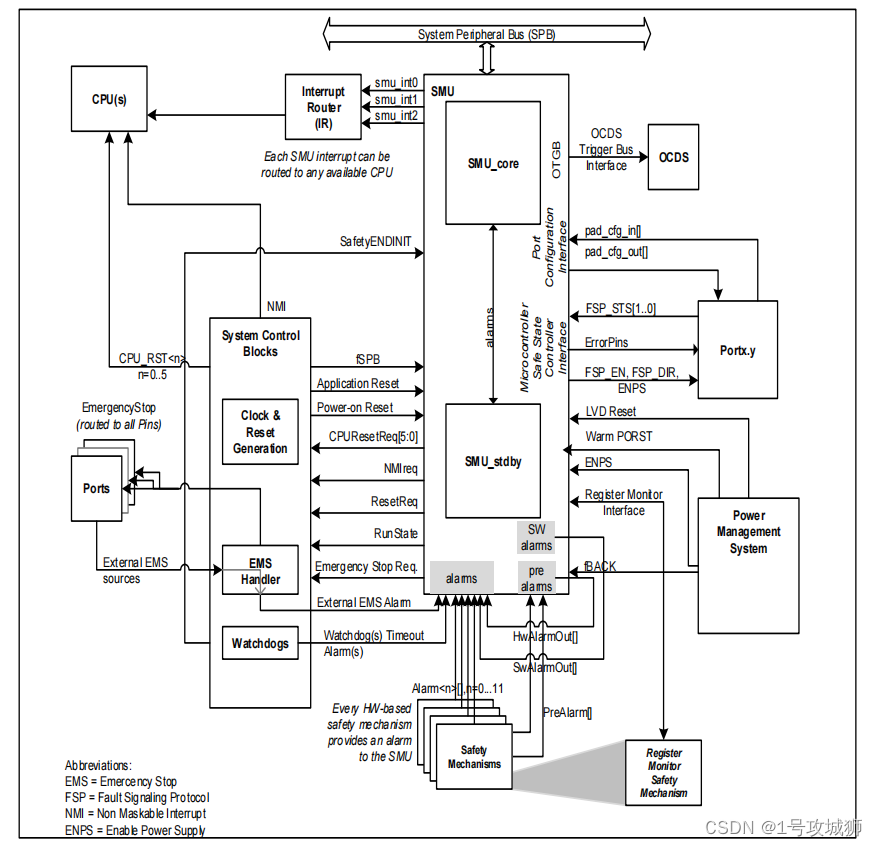

SMU接口图

3.1 Alarm Mapping

     Core域Alarm :ALM0[32]-ALM11[32];  standby域Alarm:ALM20[32]-ALM21[32]

Alarm定义可查询《Infineon-AURIX_TC39x-UserManua》手册.

3.2 Alarm 处理机制

        在接收到警报事件时，SMU_core将解码要执行的操作。这个动作可以分为内部行为和外部行为。可以为每个报警配置内部和外部行为。

1）外部行为与故障信令协议相关（故障信令协议FSP)。

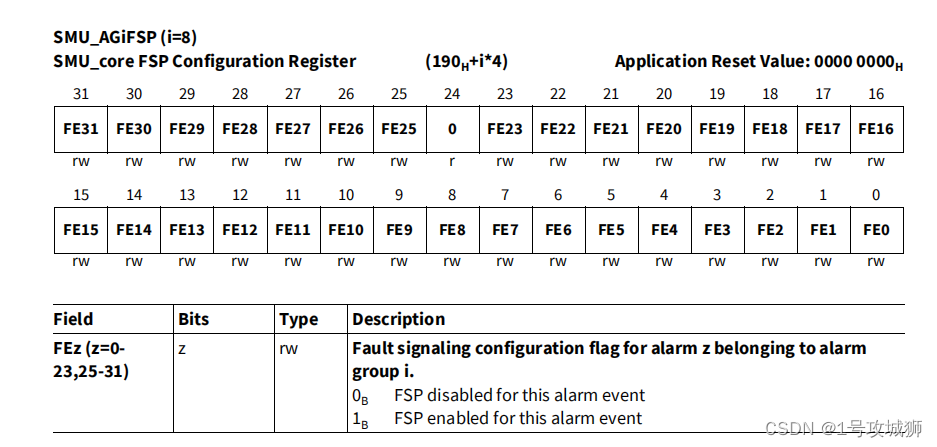

    外部行为通过以下寄存器配置：AGiFSP（i=0-11）

2）SMU的内部行为通过以下寄存器控制：

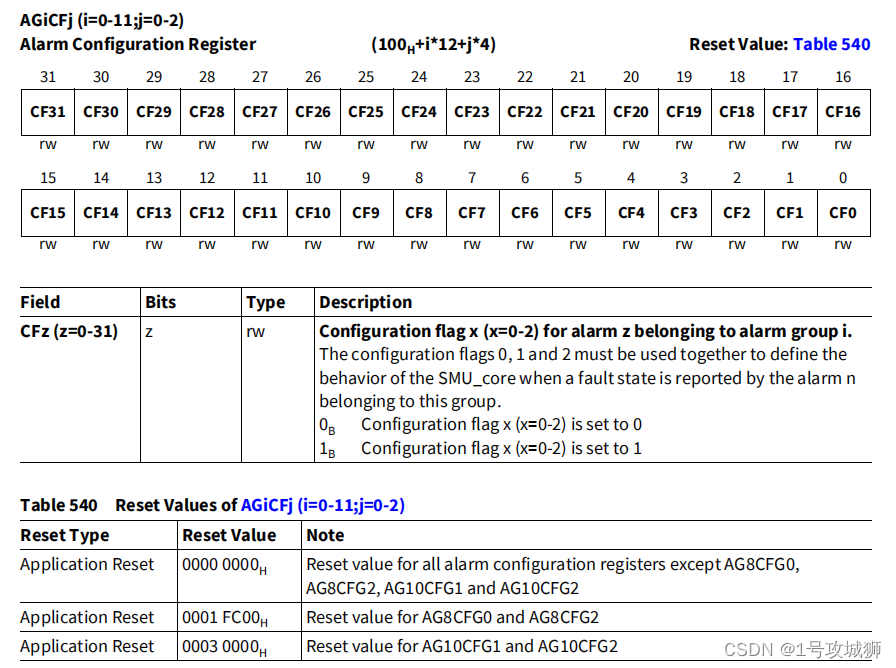

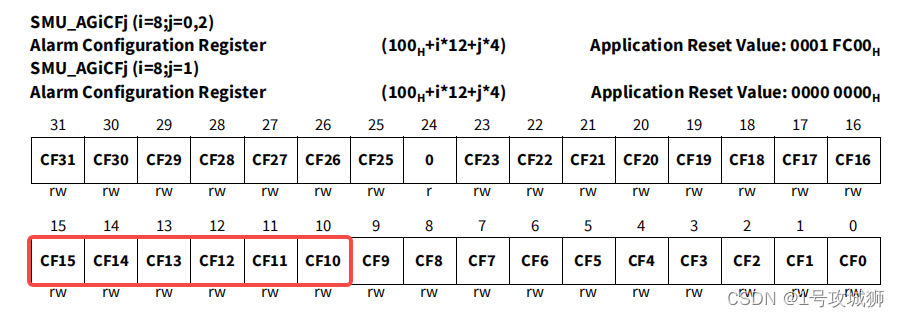

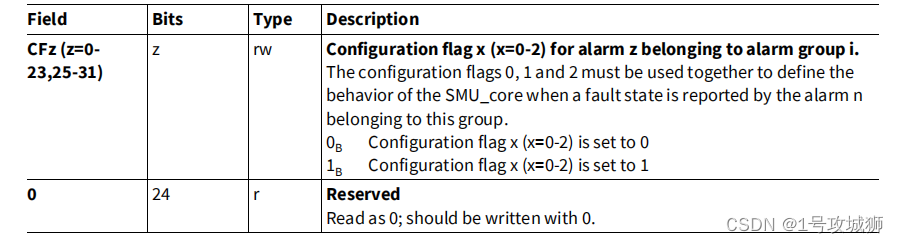

    AGiCFj（i=0-11；j=0-2）内部行为由3位代码指定如下：

   SMU_AG<n>CF2。SMU_AG<n>CF1。SMU_AG<n>CF0，n=0……11

3.2.1 内部行为响应机制

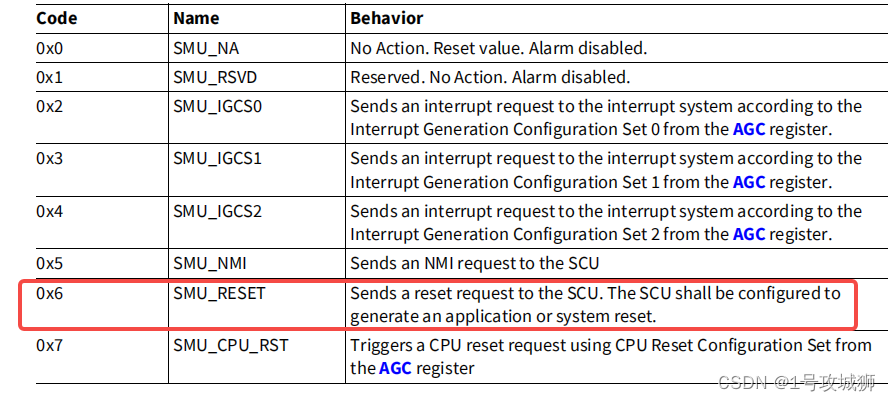

通过SMU_AG_CF0,SMU_AG_CF1,SMU_AG_CF2。三个寄存器的同一bit位组成0x0-0x7值。

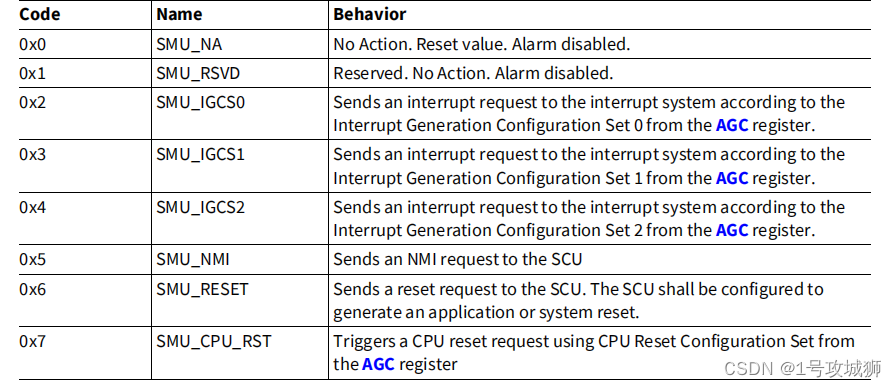

SMU core中的alarm可以配置为以下响应：

       .SMU_NA: 不响应

       .SMU_RSVD:预留,不响应

       .SMU_IGCSx：发送中断请求到IGCSx

       .SMU_NMI:SMU配置一个NMI中断发送到SCU单元

        .SMU_RESET:配置一个reset请求发送到SCU单元

        .SMU_CPU_RESET:配置某个CPU的reset 请求

3.2.2 外部行为响应机制

3.2.2.1 FSP协议

        当报警配置为激活FSP时，SMU_core会自动切换到故障状态。在此期间，与安全相关的软件也有可能尝试分析根本原因（当微控制器仍在运行时），并确定错误的严重程度。

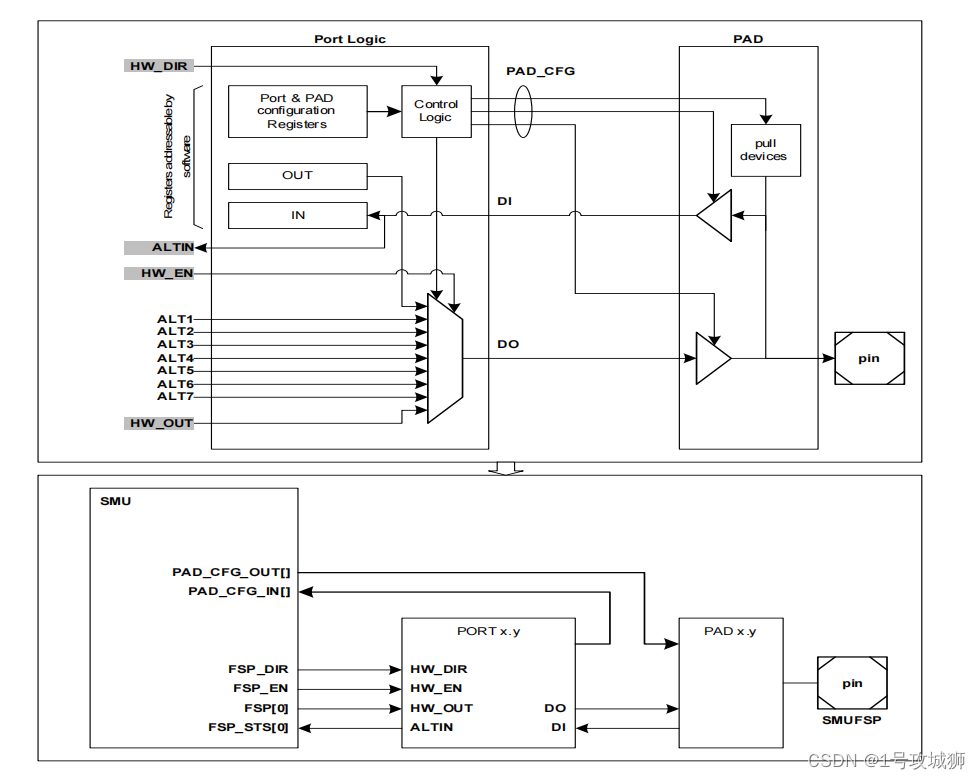

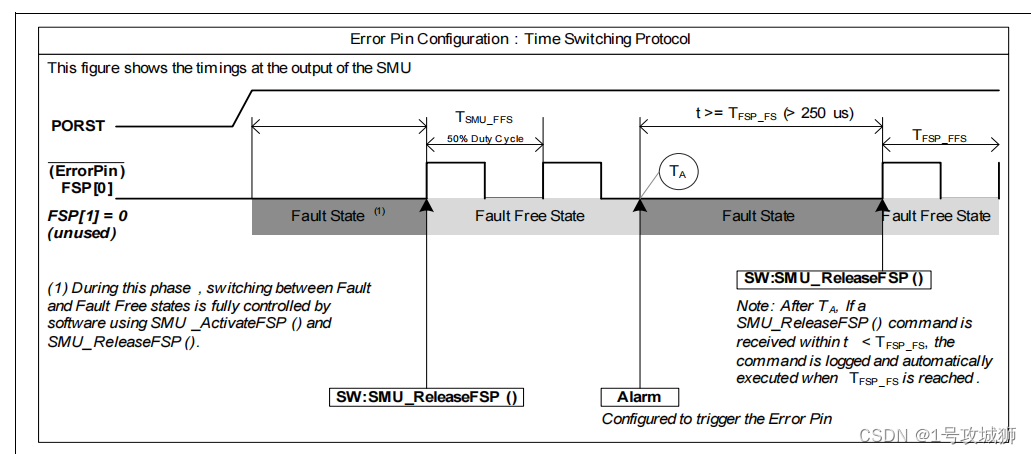

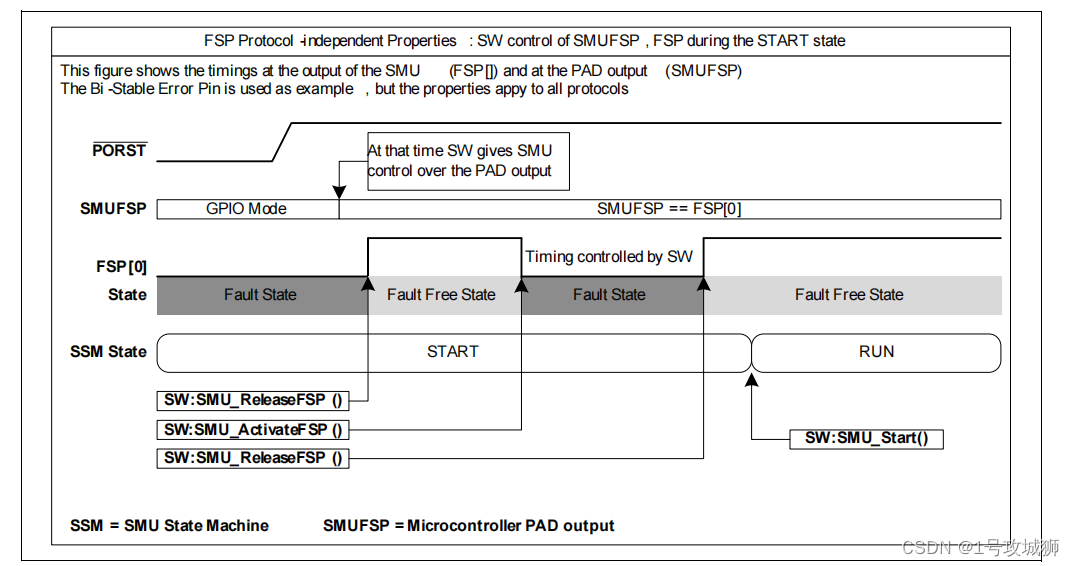

       FSP进入Fault Free State后会发送PWM波，故障时会拉低FSP管脚，此管脚一般外接到电源芯片TLF35584的ErrPin管脚上,35584监控到此管脚拉低后，复位MCU。

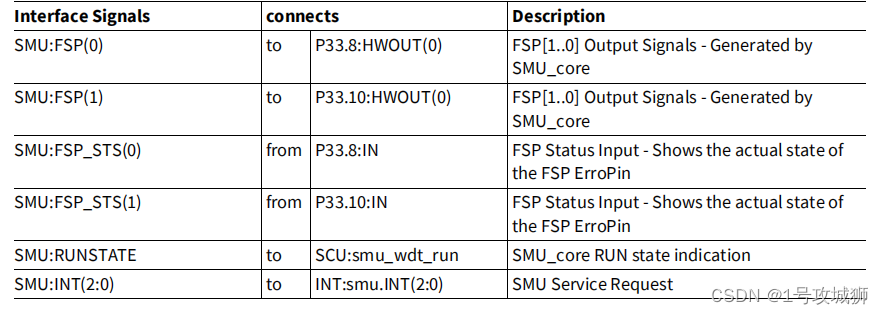

3.2.2.2 ErrorPin管脚

          FSP可通过寄存器连接到MCU的Port33.8,Port33.10上输出信号。

4 Watchdog Alarm

       看门狗（WDT）超时警报需要进行特殊处理，以便进行处理，以确保正确的微控制器行为。应确保微控制器在一个预警阶段后复位，此时软件仍可执行一些关键操作。

     .每次超时报警应激活NMI

     .恢复定时器0应配置为服务WDT安全超时警报WDT，CPU0 WDT，CPU1 WDT和CPU2 WDT        .恢复定时器1应配置为服务WDT超时警报CPU3 WDT、CPU4 WDT和CPU5 WDT

     .恢复定时器RT0和恢复定时器RT1超时警报应配置为发出重置请求并激活故障信号协议。

      上述属性被实现为看门狗超时报警器和恢复定时器0和1的重置值。

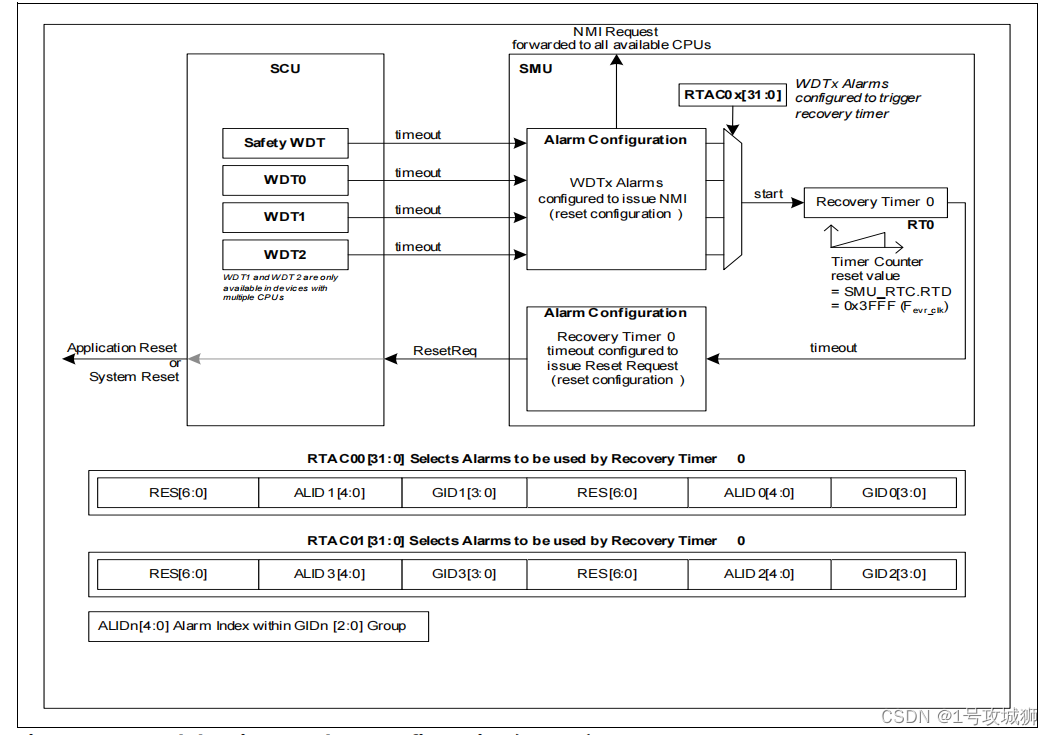

      图中只显示了RTAC 0和相关的四个WDT的示例。以同样的方式设置了RTAC 1和相关的WDT3、WDT4和WDT5。由于从CPU执行的第一个指令开始也需要进行看门狗超时检测，因此SMU应在启动状态下处理任何看门狗超时告警。

4.1 查询watchdog AlarmGroup ID

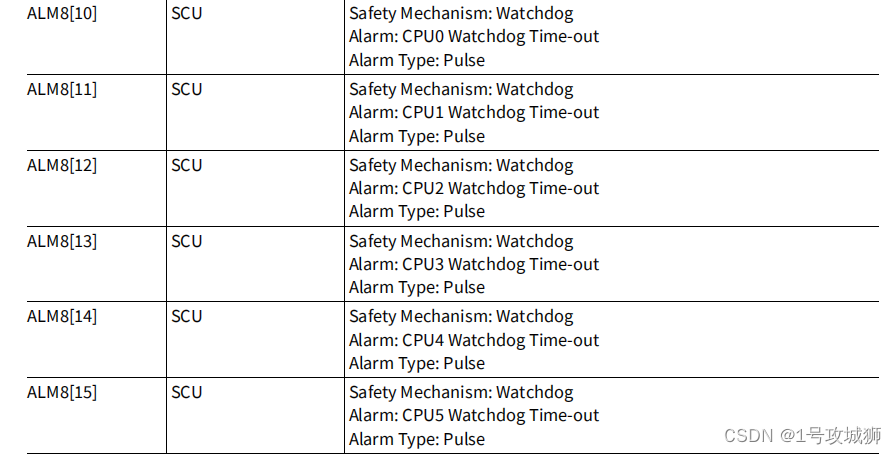

     CPU看门狗Alram定义为Alarm[10]-Alarm[15]:

4.2 使能Watchdog Alarm

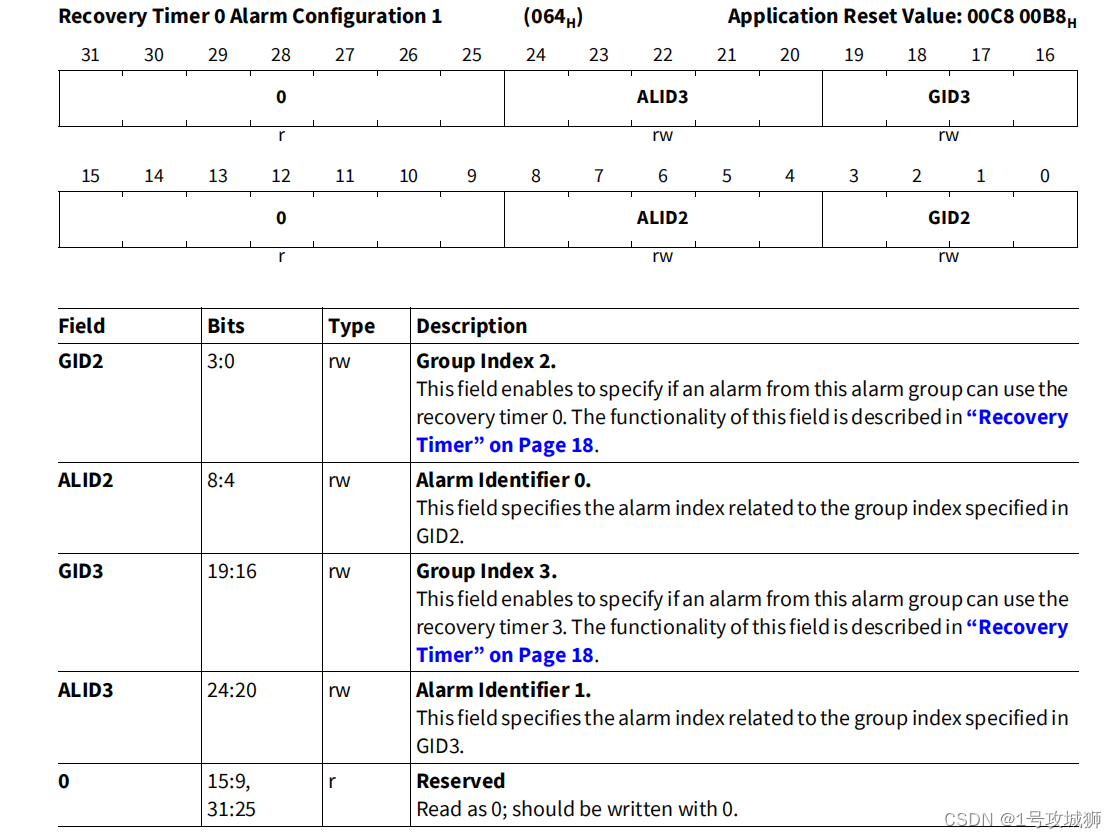

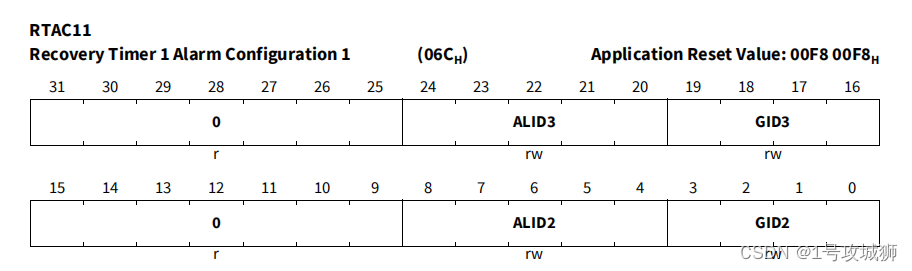

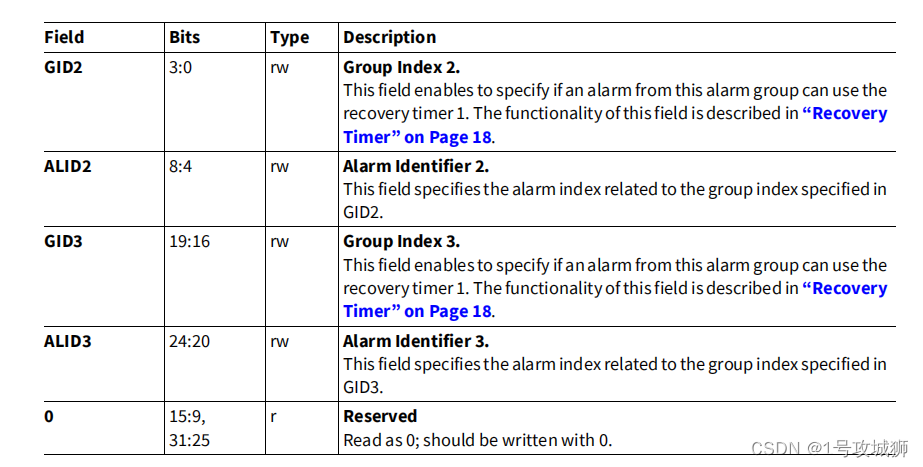

4.3 配置RecoverTime

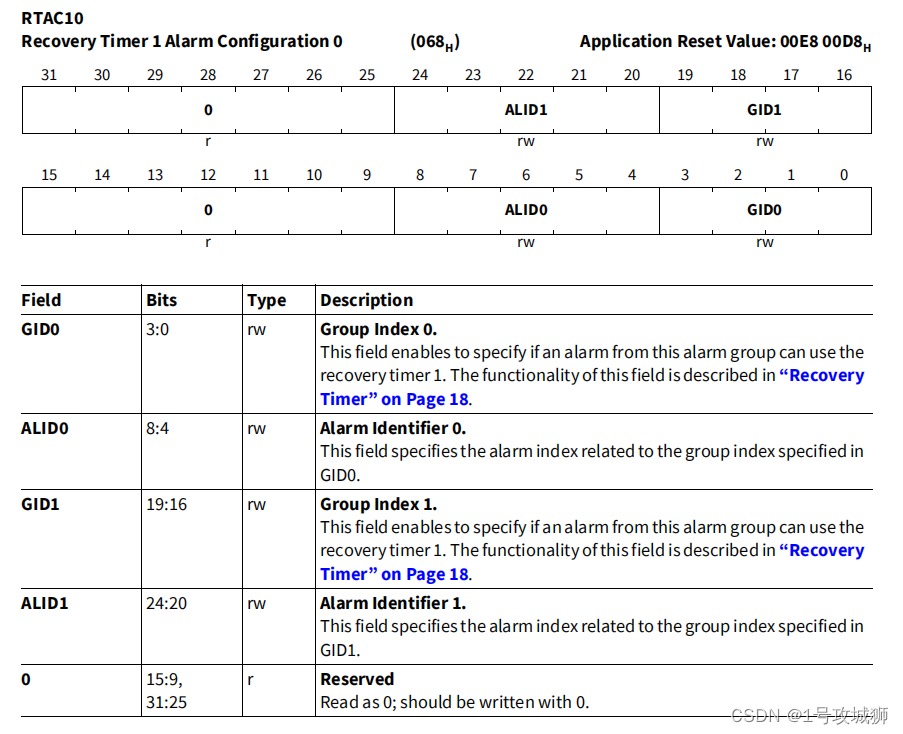

       RT0配置CPU0 WDT，CPU1 WDT和CPU2.可配置4个Alarm。

      RT1配置CPU3 WDT，CPU4 WDT和CPU5..可配置4个Alarm。

4.4 配置SMU Reset类型

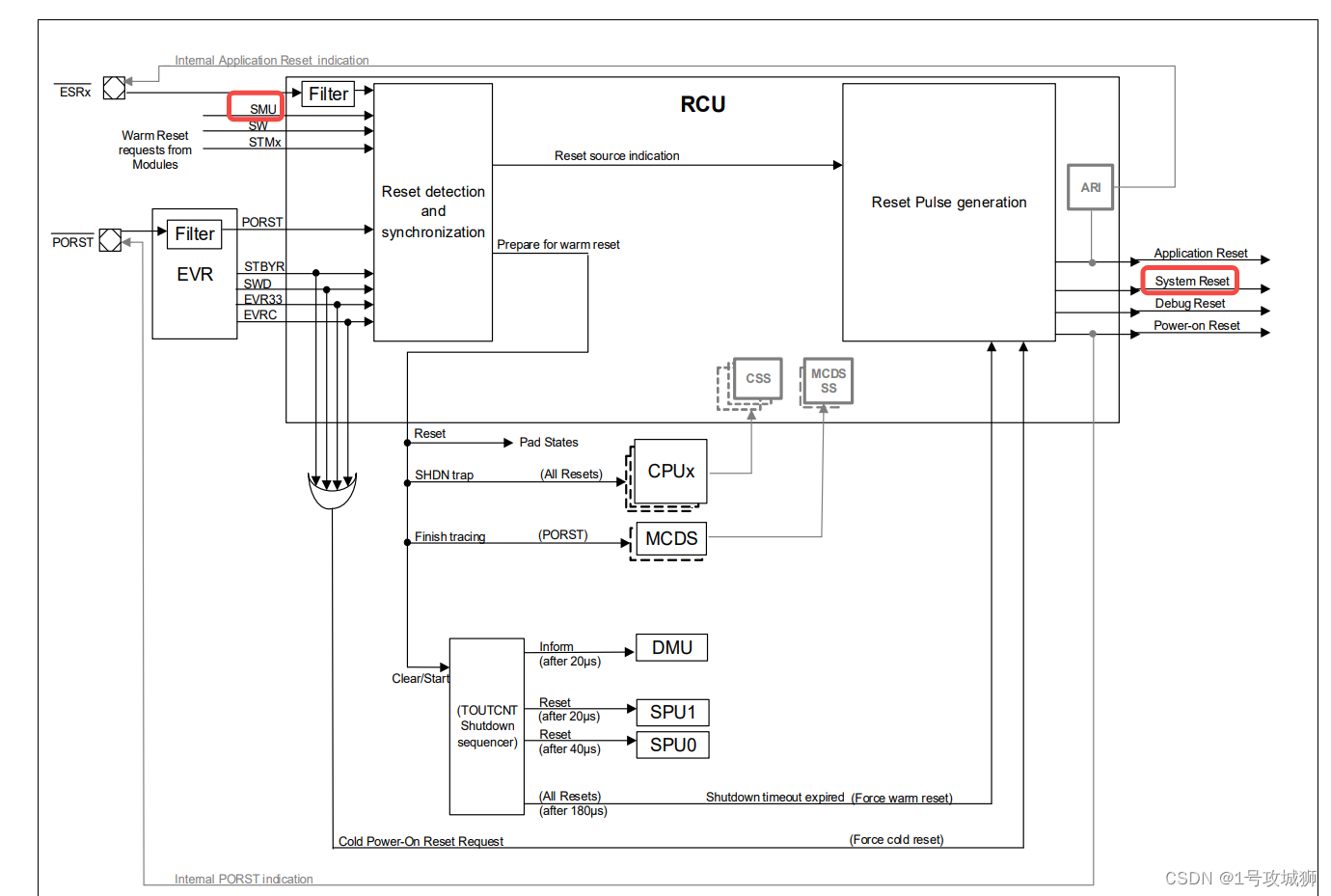

     配置Reset 类型为SMU_Reset,喂狗超时将触发一个复位信号到SCU模块RCU复位单元。

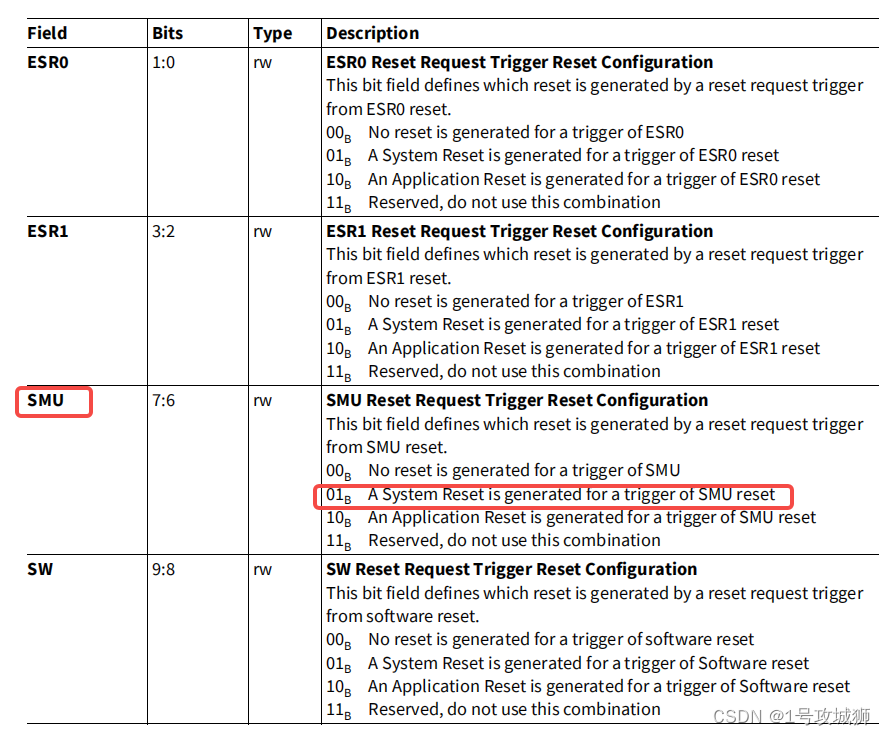

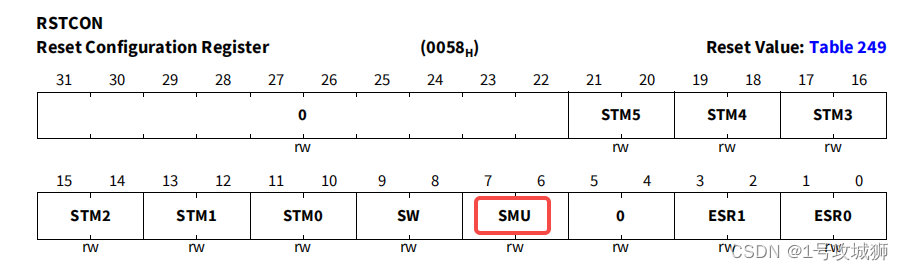

4.5 配置SCU模块RCU单元Reset类型

4.5 使能FSP输出

        是使能FSP输出后，watchdog异常会拉低ErrorPin.

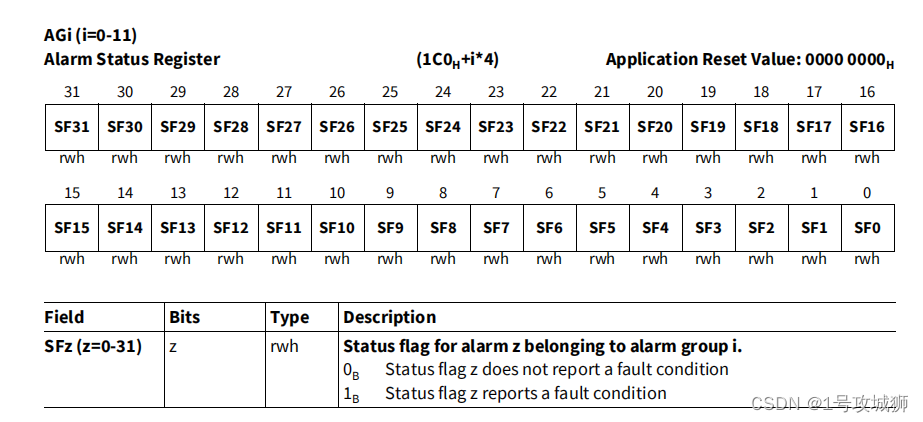

4.6 查看Alarm状态

       通过Alarm Status Register 寄存器可以观察watchdog模块释放触发Alarm。
