数字电子技术基础（九）：竞争—冒险现象成因及消除

1、现象及成因

目前竞争的概念我看到有两个版本

一个是《数字电子技术基础（阎石）第六版》：门电路两个输入信号同时向相反的逻辑电平跳变（一个从0变为1，一个从1变为0）的现象就叫做竞争。

一个是其它说法：在组合逻辑电路中，某个输入变量通过两条或两条以上的途径传到输出端，由于每条途径延迟时间不同，到达输出门的时间就有先有后，这种现象称为竞争

其实这两个概念都对，因为第一个概念针对的是竞争冒险的适用（经常出现的）情况，第二个是竞争冒险产生的根本原因。

两者同时出现才算是竞争冒险的成因

因为竞争这概念就是大部分针对竞争冒险现象的，如果光谈竞争也没太大意义。

竞争—冒险：由于竞争而在电路输出端可能产生错误（脉冲尖峰）的现象

需要注意的是，不管是哪种竞争的概念，竞争都不会必然引起竞争—冒险现象。

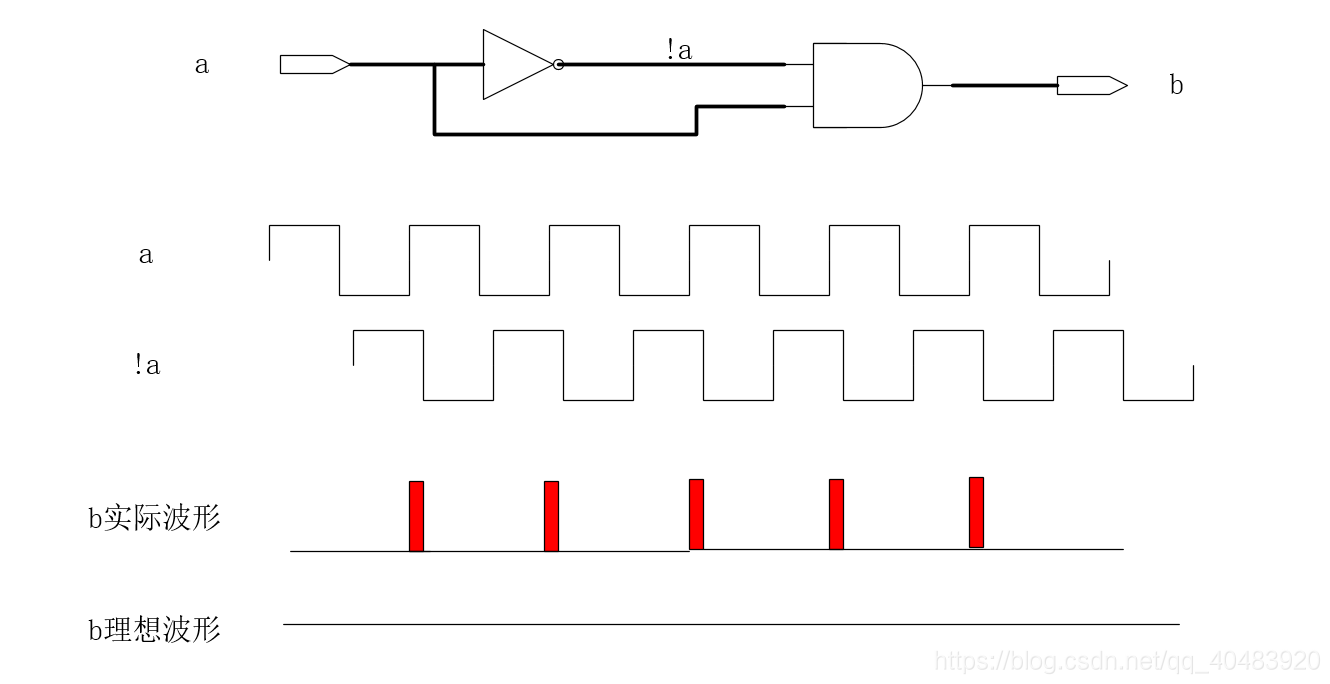

下面画个时序图来说明竞争冒险的成因

如上图，可以看到!a并不是与a完全对称，而是有一定延迟，这是因为在电路中，传输有一定的延迟，一个非门也有延迟。在a从0变为1之后一段时间，这时候!a还为高，并没有在a从0变为1的同时从1变为0。最终出现了尖峰脉冲。

2、消除方法

1、接入滤波电容
因为尖峰脉冲一般都很窄（多在几十ns以内），所以只需要在输出端接一个很小的滤波电容，就可以将尖峰脉冲的宽度削弱至电路的阈值电压以下。但输出波形随电容变化，所以适用于对波形前、后沿无严格要求的场合。
2、引入选通脉冲。
选通脉冲在输出稳定之后才拉高，所以可以消除稳定之前的尖峰脉冲。但是，使用这种方法，必须得到一个与输入信号同步的选通脉冲，对它的宽度和作用时间有严格的要求。
3、修改逻辑设计，增加冗余项。
但使用范围有限，考虑的情况比较多，在不同输入的时候，冗余项会不一样，所以如果考虑所有情况，会花费比较多的资源，如果设计的好，适用范围可以适当增加。

所以具体看要求选择消除方法。
