数字电子技术基础（十）：SR锁存器

SR锁存器是（Set-Reset-Latch）是静态存储单元中最基本、也是电路结构最简单的一种，通常由两个 或非门或者 与非门组成。

或非门SR锁存器

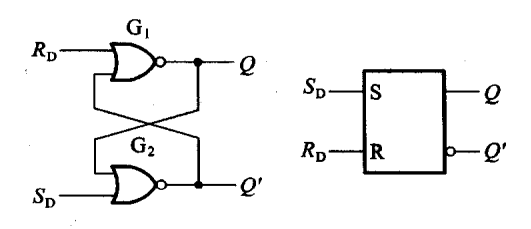

在单独的门电路中，所有输出均随着输入发生变化，不起数据锁存的作用，但是当两个或非门组合成以下电路时，就有锁存的作用了。

可以看到，SR锁存器有两个输入端，一个SD（称为置位端或者置1输入端），一个RD（称为复位端或者置0输入端）。

我们以多种输入情况的一种来分析：先SD输入1，RD输入0，再SD输入0，RD输入0。从SD端开始分析
1、先SD输入1，RD输入0。当SD = 1时，不管这时Q为多少，G2的或非输出为Q’ = 0，并且Q’与RD = 0或非输出Q = 1。
2、再SD输入0，RD输入0。这时SD = 0，RD = 0，Q = 1，Q’ = 0。SD = 0与上一个状态的Q = 1或非输出下一个状态的Q’（记为Q’*，称为次态） = 0；RD = 0 与上一个状态的Q’ = 0或非输出下一个状态的Q（记为Q*，称为次态）=1。
可以看到，即使输入RD和SD改变，输出端的Q和Q’并没有改变，达到了锁存的作用。

当然，也可以让数据发生变化，具体输入如下：
1、当输入SD = 0，RD = 0，数据Q保持不变；
2、当输入SD = 1，RD = 0，不管上个Q为多少，数据Q变为1，Q = 1；（这就是置位端这个名字的意义）
3、当输入SD = 0，RD = 1，不管上个Q为多少，数据Q变为0，Q = 0；（这就是复位端这个名字的意义）

注意：当RD = 1和SD = 1时，不管上个状态Q和Q’为多少，输出Q和Q’均为0，此时的状态不确定。所以输入的时候要满足：RD & SD = 0。

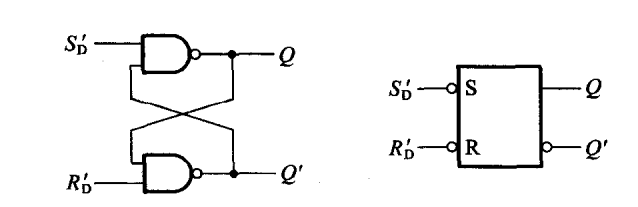

与非门锁存器

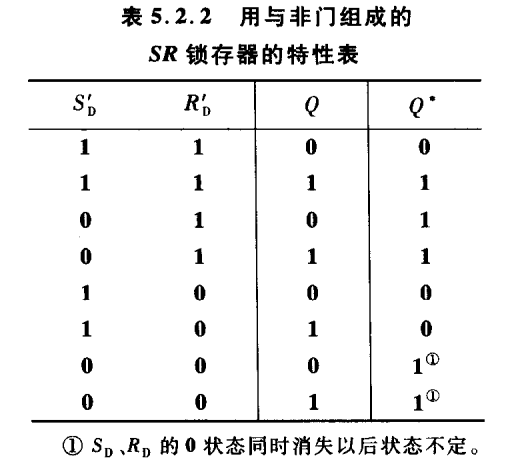

具体原理和或非门原理一样。只是状态特性转换的条件不一样。


注：上述所有图片均来自《数字电子技术基础（阎石）》
