放大电路的频率响应（高通电路推导、低通电路推导、波特图的画法、晶体管的Π模型等效、晶体管全频率分析）

最新推荐文章于 2025-01-10 11:17:03 发布
最新推荐文章于 2025-01-10 11:17:03 发布
阅读量1.5w 收藏 102
点赞数 32
分类专栏： 模电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_40945081/article/details/107100415
版权

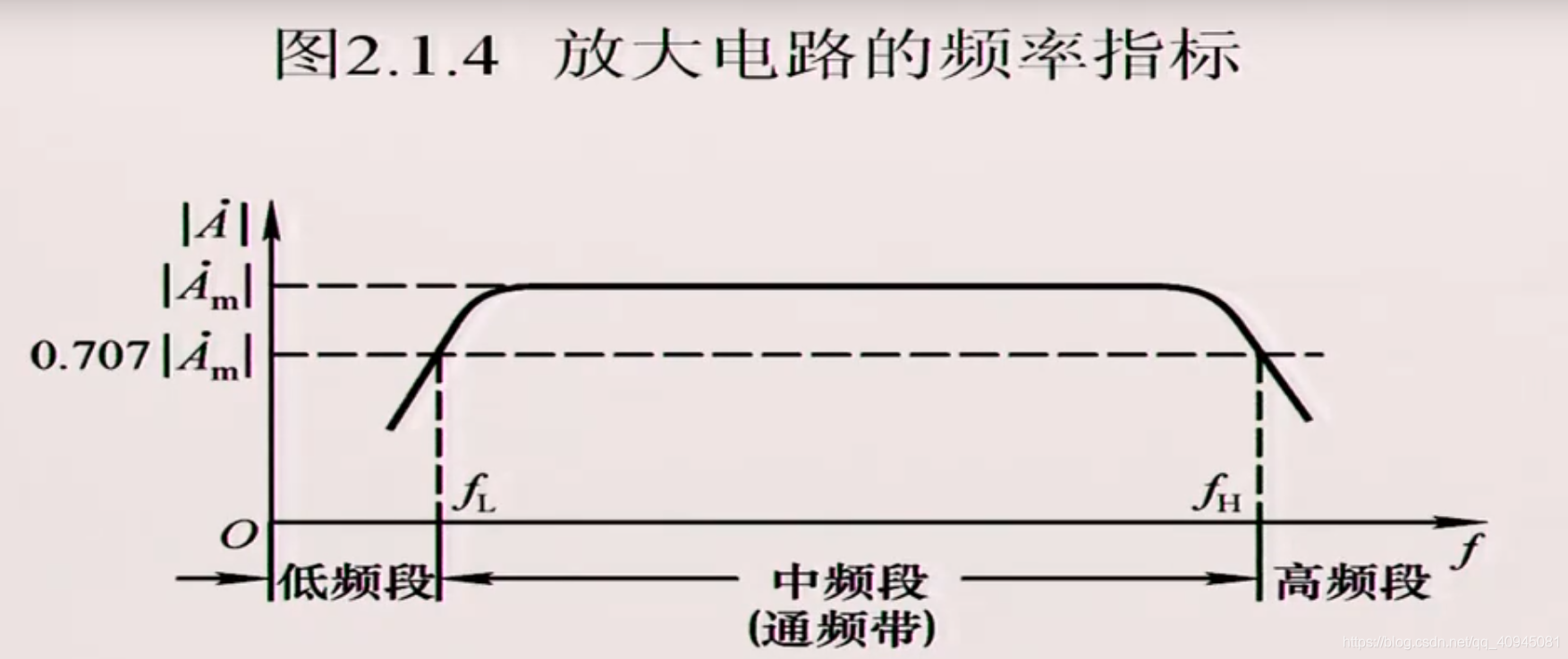

在这里插入图片描述
低频段的原因是因为阻容耦合，高频段的原因是因为极间电容。

基本概念
一、高通电路

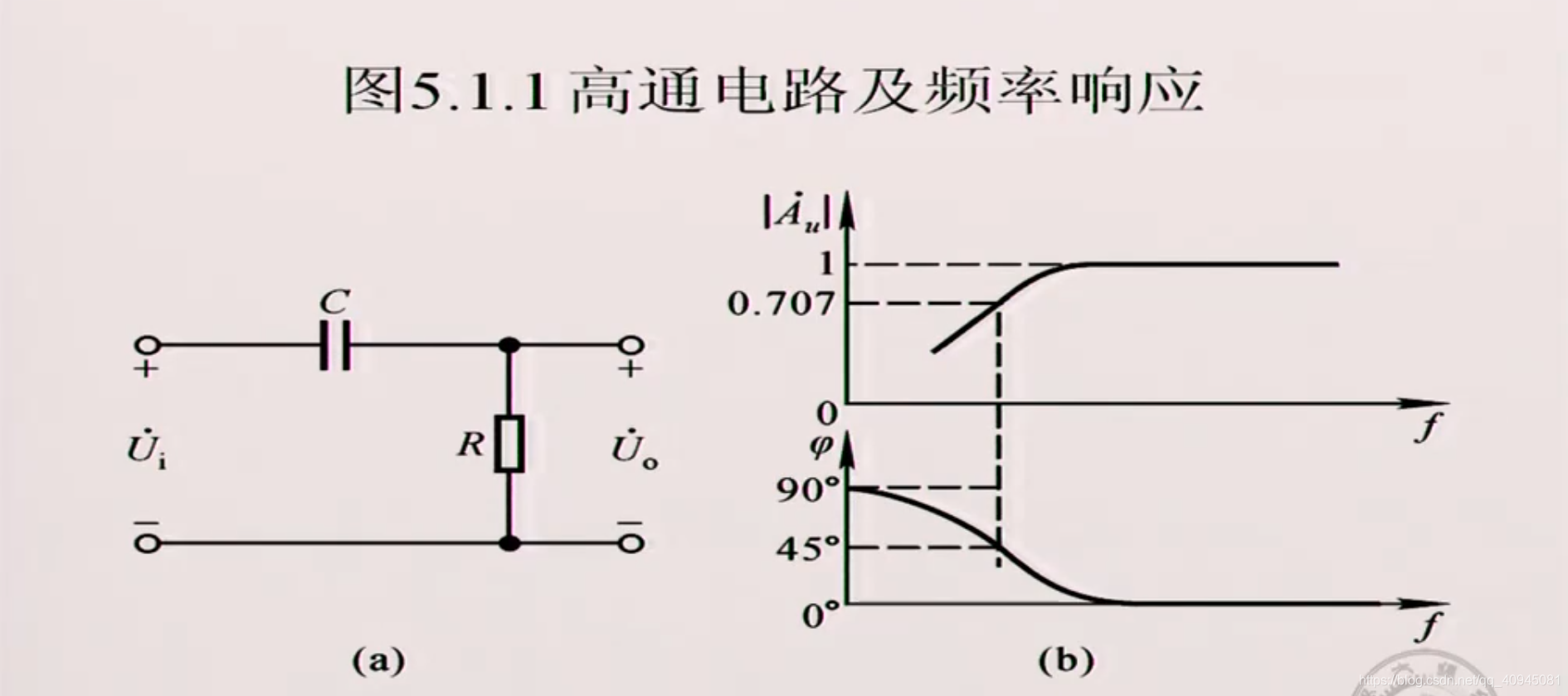

高通滤波电路

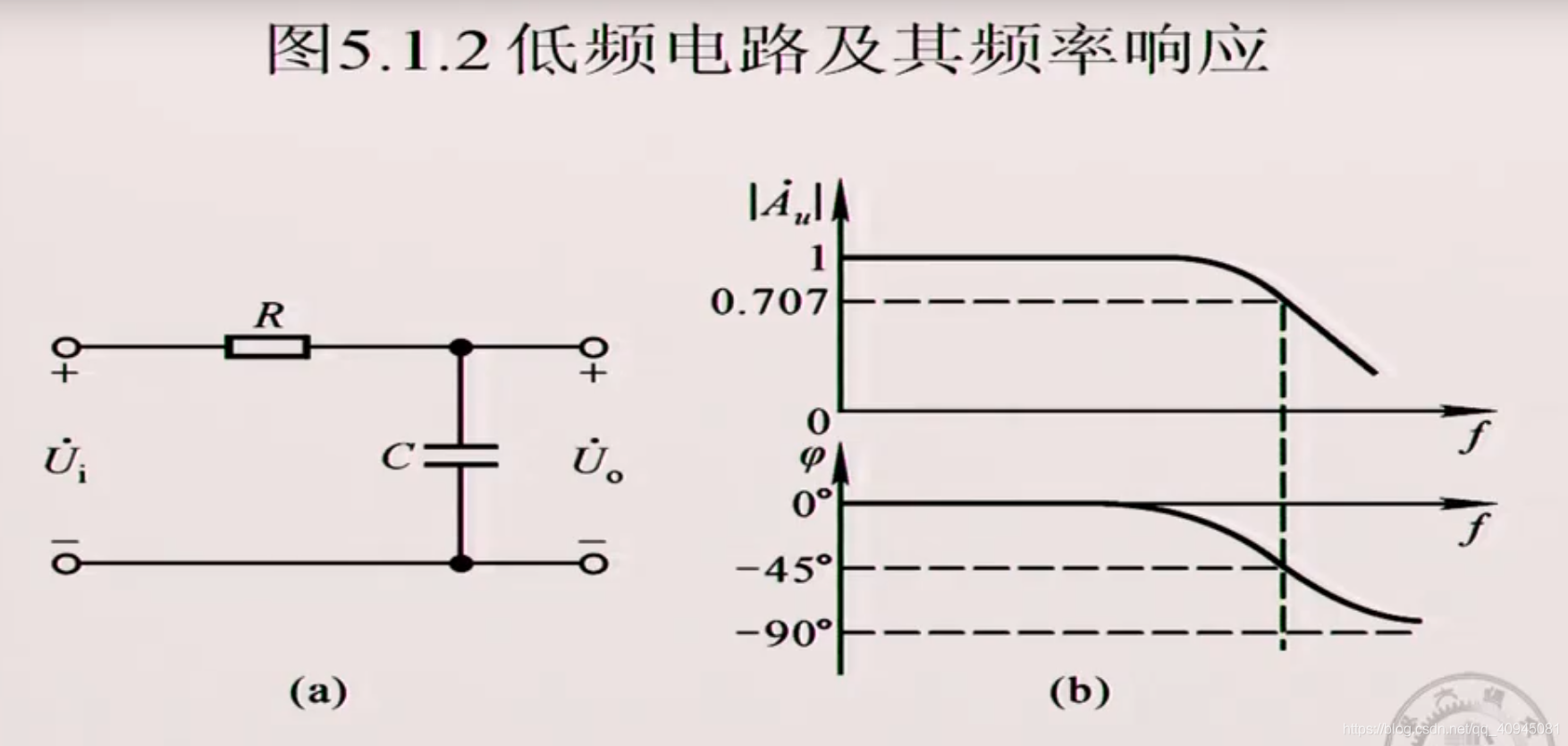

低通滤波电路
二者的推导过程：

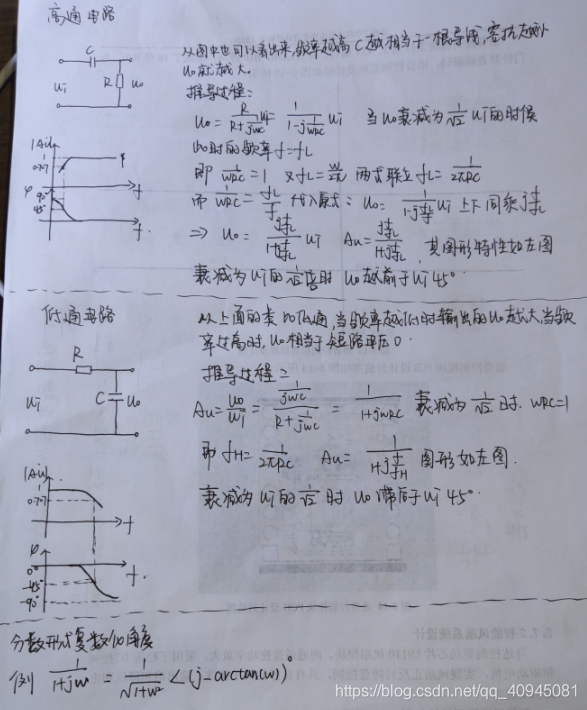

高通电路和低通电路的推导过程
高通电路低通电路的详细推导过程

从这里可以看出来，阻容耦合的耦合电容与电阻其实是高通电路，三极管之间的结电容是低通电路，有上限截止频率。

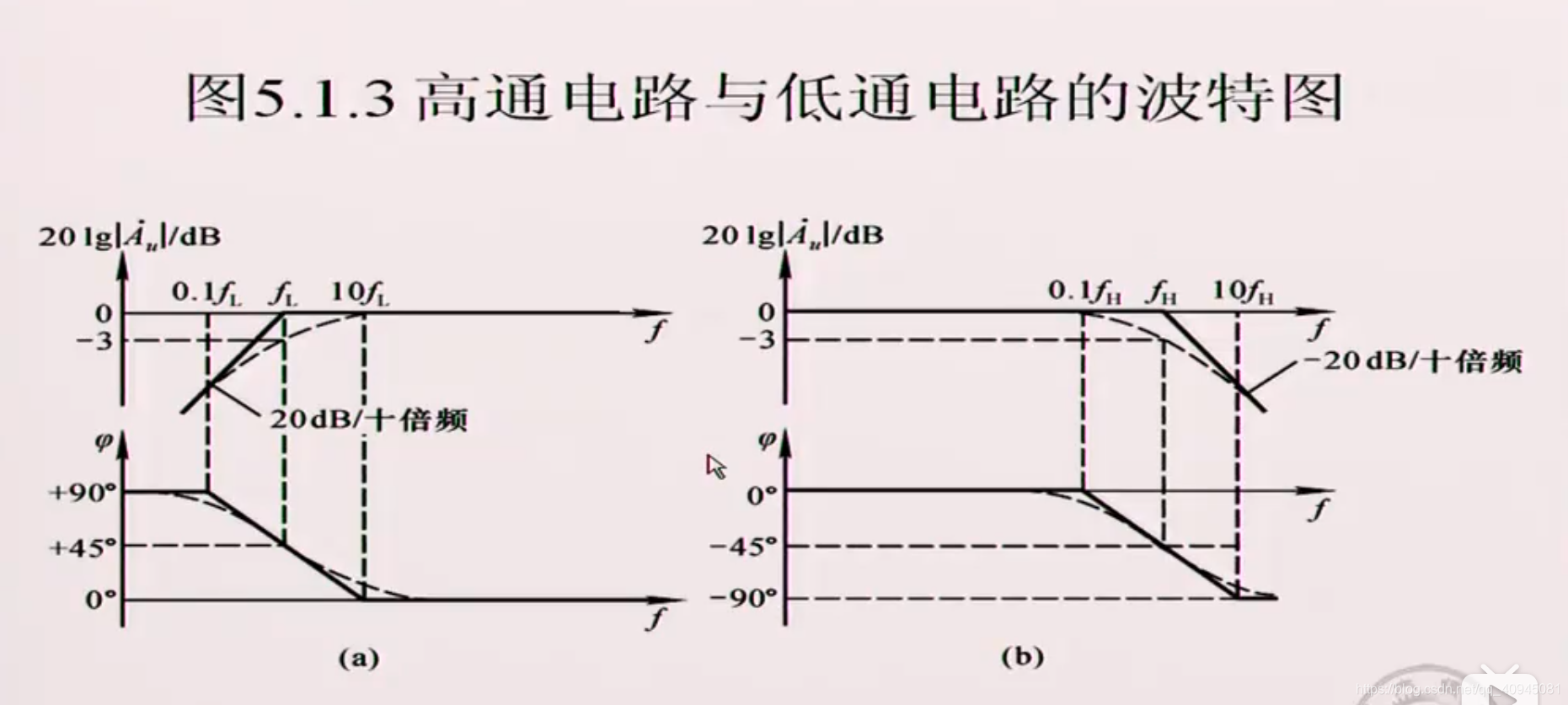

波特图
在这里插入图片描述
波特图的画法很简单，找到FL，将其等效为开始衰减的点，高通电路和低通电路开始衰减时的FL=20lg0.707≈-3，0.1FL是完全衰减为90°，10FL是不衰减。

晶体管的混合Π模型

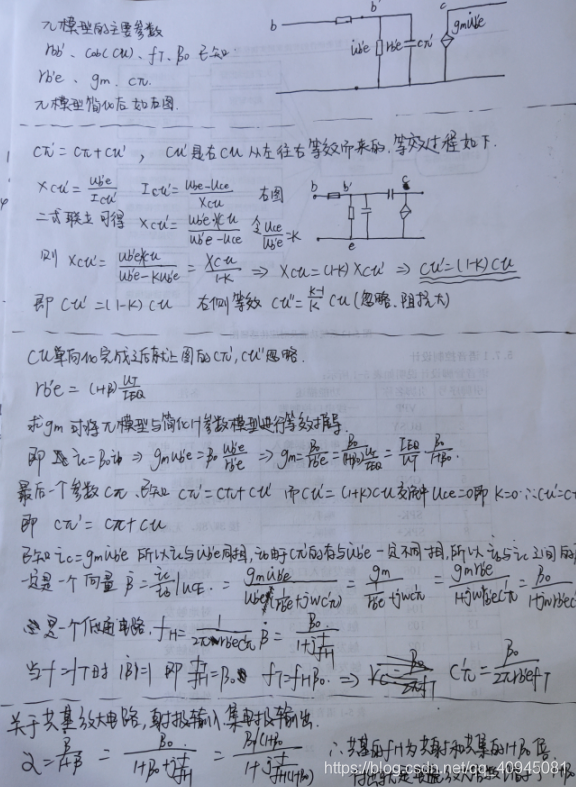

晶体管的混合Π模型
考虑了发射结和集电结影响。

晶体管混合Π模型的简化
简化后如何对模型进行求解的过程
推导过程
过程优点乱。。有需求我再做优化吧，这里就是记个笔记。

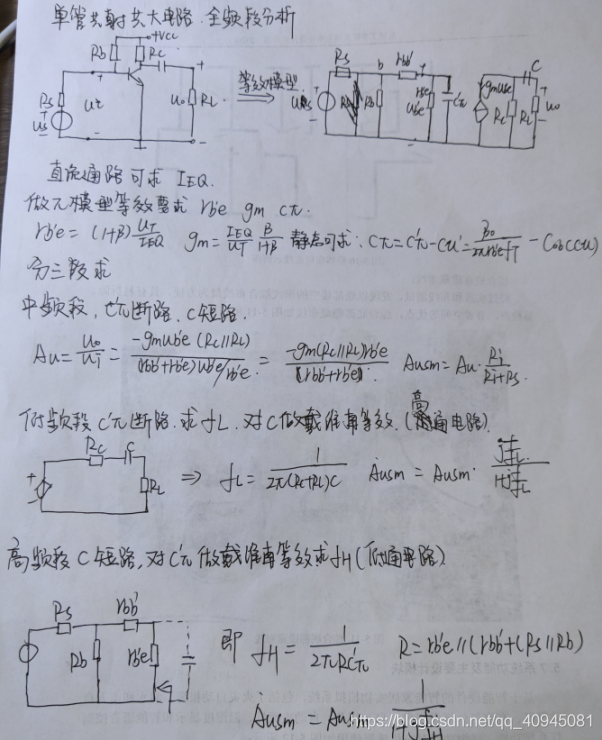

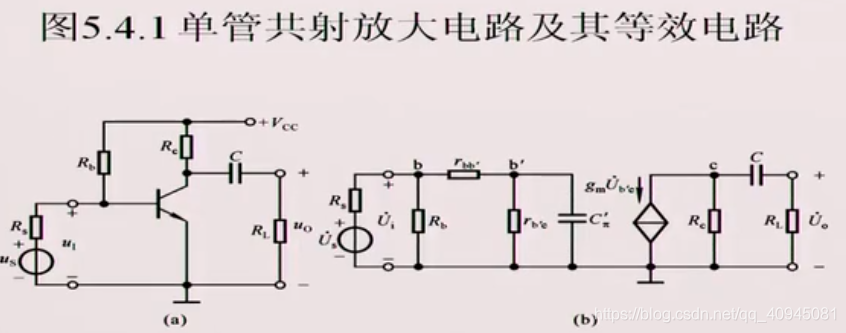

单管共射放大电路的Π模型等效与全频段分析
单管共射放大电路
全频段分析

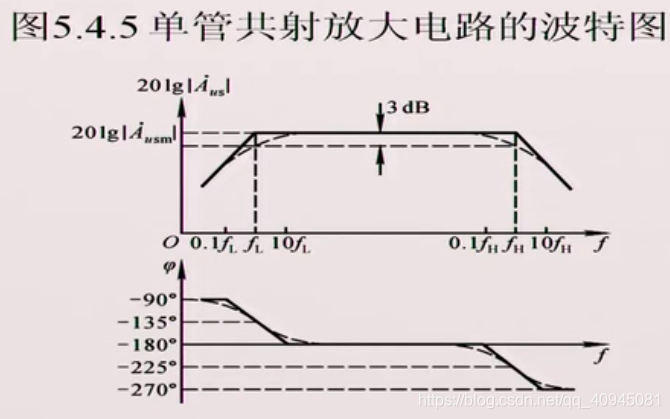

波特图
