本文介绍了Allegro软件中Connect命令的Options设置，包括Act、Alt、Via、Net等参数的功能，详细讲解了走线转角、线宽、Bobble模式以及Smooth和Snap to connect point等选项的含义和作用，帮助用户更好地理解和使用Allegro进行PCB布线。
单击 Add Connect 图标
进入命令后

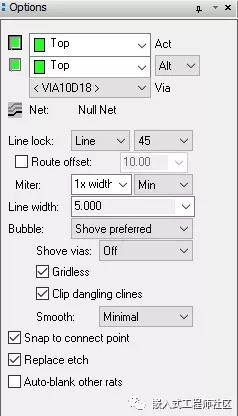

右侧控制面板Option如下
Act：走线过程中，显示及设置当前走线处于哪一层，可以使用下拉菜单设置。
Alt：表示如果打过孔换层的话，走线换到哪一个层，可以使用下拉菜单设置。
Via：显示当前布线的网络使用的默认过孔，如果在线宽规则中设置了多个过孔，下拉列表中会全部显示，使用下拉菜单选择换层时使用的过孔。
Net：显示当前布线网络的名称。对于Group布线方式中，这里显示的是控制线网络名称。
Line lock：设置走线改变方向时，使用哪种转角。左侧下拉列表设定转角线型，右侧下拉列表控制转角方向。
Line：转角处使用直线段。
Arc：转角处使用圆弧。
Off：走线使用任意方向。
45：转角方向为45度斜线。
90：转角方向为90度，即直接走出90度转角。
Miter：当Line lock选择line和45时，出现该选项。设置转角处小斜角的尺寸。左侧下拉列表中默认是1x width，用线宽的倍数表示斜角线段的尺寸。可以直接输入值（例如3X）来改变这里的默认值。右侧下拉列表中有两个选项，min表示转角的最小
