【Unity AR开发插件】五、运行示例程序

专栏

本专栏将介绍如何使用这个支持热更的AR开发插件，快速地开发AR应用。

链接： Unity开发AR系列

热更数据制作：制作热更数据-AR图片识别场景

插件简介

通过热更技术实现动态地加载AR场景，简化了AR开发流程，让用户可更多地关注Unity场景内容的制作。

“EnvInstaller…”支持HybridCLR和ARCore的一键安装。

“AR SDK…”基于HybridCLR和ARFoundation实现，使热更技术贯穿AR开发的全流程。

包含热更数据制作与导出、热更数据上传与下载、热更数据的版本控制与数据加载

资源下载

“EnvInstaller”：点击下载

“AR SDK”：点击下载

运行AR示例程序

在前面的《使用插件一键安装》、《配置带HybridCLR的AR开发环境》已介绍如何使用插件导入ARFoundation（ARCore）、HybridCLR相关的Package，以及如何划分程序集。

运行示例

划分程序集

示例中包含如下程序集定义，这里需要在"HybridCLR Settings"中划分程序集

程序集	类型	简介
Holo.Demo	热更程序集	包含各单项功能示例的程序集，示例Demo中使用
DynamicScene	热更程序集	AR动态场景示例的程序集，示例Demo中使用
Holo.Runtime	AOT程序集	AR SDK核心程序集，已编译成dll并添加至项目中。
Assembly-CSharp	AOT/热更都可	Unity的默认全局程序集

打包程序

1. 参考之前的文档，在“HybridCLR Settings”中完成“划分程序集”和“补充元数据”的步骤。

2. 打开场景“/Assets/Scenes/AOT/Scene_AOT_2.unity”。

3. 打开“Build Settings”，点击“Add Open Scenes”后，执行“Build”或“Build And Run”。

注意：若遇到gradle报错，请检查“compileSdkVersion”和“buildToolsVersion”版本。
BTW，网上很多教程，这里不再补充说明。

运行示例

UI使用的是AssetsStore中的“UI Samples”

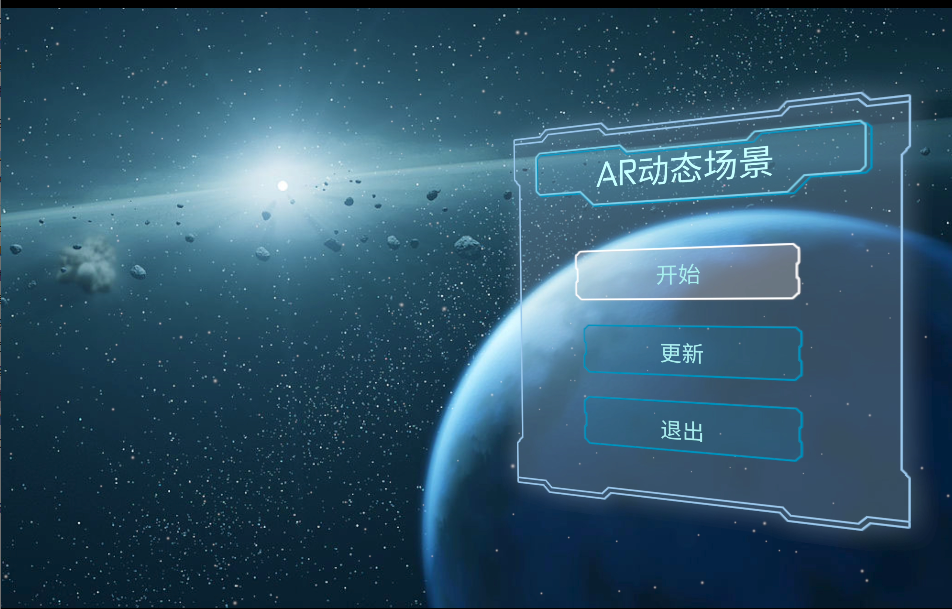

进入首页：

加载数据:

程序启动时，若本地数据存在，则自动载入热更数据。点击“开始”按钮，进入热更数据中的入口场景。

参考《制作热更数据-AR图片识别场景》制作热更数据，在“场景导出”时设置入口场景。

下载数据：

前提：服务器已上传热更数据

参考《制作热更数据-AR图片识别场景》制作热更数据，并将数据上传至服务器。

点击“更新”，会先校验数据版本，若服务器数据版本较新，则更新数据。

关键组件

DataDownLoader组件

方法：

• StartDownload：开始下载数据（内部调用CheckDataVersion方法）

检视面板：

DllLoader组件

这里采用的是HybridCLR，通过初始化从打包成assetbundle的scene还原挂载的热更新脚本的方式。HybridCLR 文档

主要方法：

• StartReadData：开始读取热更数据（包括热更程序集和AB包）
• getEntrance：获取热更数据的入口场景名称

检视面板：

热更数据管理

DataDownLoader和DllLoader分别实现了数据下载和数据加载。
现创建了一个脚本，统一管理热更数据。参考工程中的HotFixDataMgr.cs

• 给“开始”按钮添加点击事件，挂载HotFixDataMgr的StartGame()方法

    public void StartGame()
    {
        if(m_Status != Status.READY)
        {
            AndroidUtils.Toast("数据加载中，请稍候...");
            return;
        }

        //获取入口场景名称
        string mainSceneName = dllLoader.getEntrance();
        if (mainSceneName == null)
        {
            AndroidUtils.Toast("请先更新数据，点击“更新”");
            return;
        }

        SceneManager.LoadSceneAsync(mainSceneName, LoadSceneMode.Single);
    }

• 给“更新”按钮添加点击事件，挂载HotFixDataMgr的UpdateData()方法

    public void UpdateData()
    {
        if (m_Status != Status.READY)
        {
            AndroidUtils.Toast("程序未就绪，请稍后再试！");
            return;
        }
        ...
        if (dataDownLoader != null)
        {
            m_Status = Status.UPDATING;//开始更新，切换为更新状态
            ...
            //开始下载数据
            dataDownLoader.StartDownload();
        }
    }

• 在HotFixDataMgr.cs的Awake方法中添加委托事件

    private void Awake()
    {
        ...
        //数据处理失败时触发
        dataDownLoader.OnError += HandleError;
        dllLoader.OnError += HandleError;

        //进度更新
        dllLoader.OnProgressUpdate += HandleProgressFromDllLoader;
        dataDownLoader.OnProgressUpdate += HandleProgressFromDataDownLoader;
        ...
    }
    ...
    /// <summary>
    /// 处理错误
    /// </summary>
    /// <param name="message"></param>
    private void HandleError(string message)
    {
        if (Application.platform == RuntimePlatform.Android)
        {
            AndroidUtils.Toast("数据版本校验失败");
        }
        Debug.Log("数据版本校验失败");
        m_Status = Status.READY;
    }
    private void HandleProgressFromDataDownLoader(float progress)
    {
        int pro = (int)(progress * 100);
        Debug.Log("数据同步进度：  " + pro + " %");
    }

    private void HandleProgressFromDllLoader(float progress)
    {
        int pro = (int)(progress * 100);
        Debug.Log("数据加载进度：  " + pro + " %");
    }
