【Unity AR开发插件】四、制作热更数据-AR图片识别场景

专栏

本专栏将介绍如何使用这个支持热更的AR开发插件，快速地开发AR应用。

链接： Unity开发AR系列

插件简介

通过热更技术实现动态地加载AR场景，简化了AR开发流程，让用户可更多地关注Unity场景内容的制作。

“EnvInstaller…”支持HybridCLR和ARCore的一键安装。

“AR SDK…”基于HybridCLR和ARFoundation实现，使热更技术贯穿AR开发的全流程。

包含热更数据制作与导出、热更数据上传与下载、热更数据的版本控制与数据加载

资源下载

“EnvInstaller”：点击下载

“AR SDK”：点击下载

制作热更数据-AR图片识别场景

在前面的《使用插件一键安装》已介绍如何使用插件导入ARFoundation（ARCore）和HybridCLR的相关Package，这里仅介绍必须修改的设置。

导入AR SDK

1. 通过“Assets -> Import Package -> Custom Package…”的方式导入 “AR SDK_v1.0.1.x.unitypackage”。导入成功后，菜单栏出现“Holo-XR”栏目。

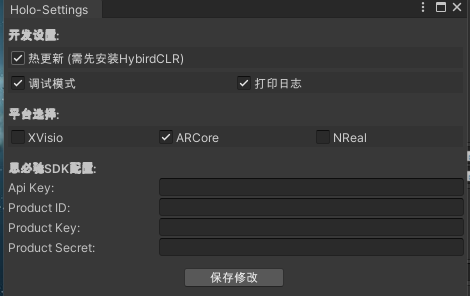

2. 点击“Holo-XR > Settings”，打开设置窗口。

   • （必需）勾选“热更新”启用SDK中涉及HybridCLR的脚本。

   • （必需）勾选“ARCore”，启用ARFoundation。（此处由于通过EnvInstaller安装的是ARCore，因此这里选用ARCore。目前也支持启用其它平台，将在后续文档中讲述。）

   • （可选）勾选“调试模式”和“打印日志”（勾选后，使用“EqLog.log(…)”）

使用ARFoundation

1. 导入 “AR Foundation”和“ARCore Extensions for AR Foundation ”。

建议使用《使用插件一键安装》介绍的插件一键导入 ARCore的所有依赖。
此外，也可参考官方文档《AR Foundation 使用入门》按照步骤逐步导入。

2. 转到 File > Build Settings 以打开 Build Settings 窗口，点击 Player Settings，修改3处地方。

Player Settings > …	值

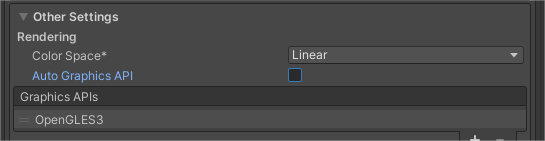

Other Settings > Rendering	取消选中 Auto Graphics API。 如果 Vulkan 列在 Graphics APIs 下，请将其移除，因为 ARCore 尚不支持 Vulkan。

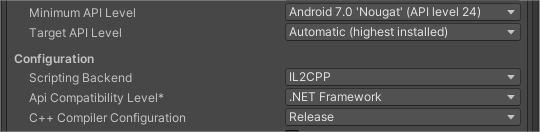

Other Settings > Minimum API Level	这里要构建 AR 必备应用，请指定 Android 7.0 ‘Nougat’ (API Level 24) or higher
Other Settings > Scripting Backend	选择 IL2CPP（而非 Mono），Level切换为 .NET Framework(而非**.Net Standard 2.x**)。（注意：Unity 2020及其以下版本，切换为.NET 4.x）

示意图如下：

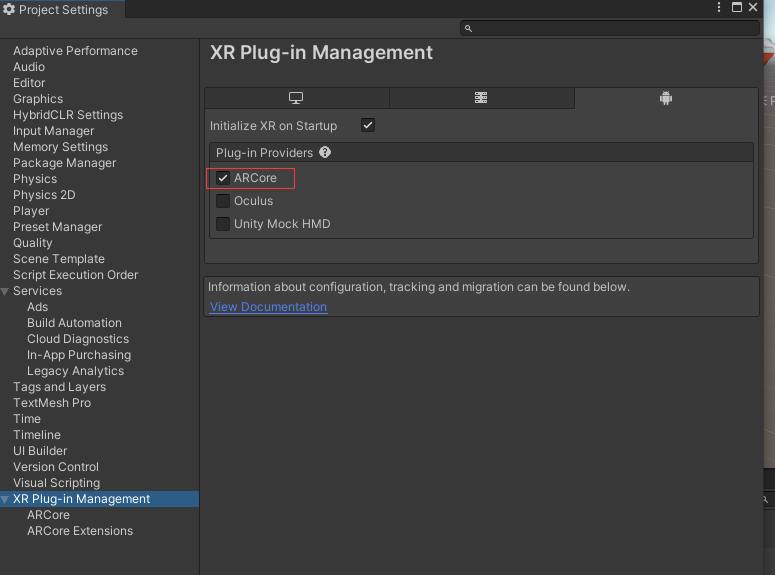

3. 转到 Edit > Project Settings 以打开 Project Settings 窗口，点击XR Plug-in Management，启用ARCore。

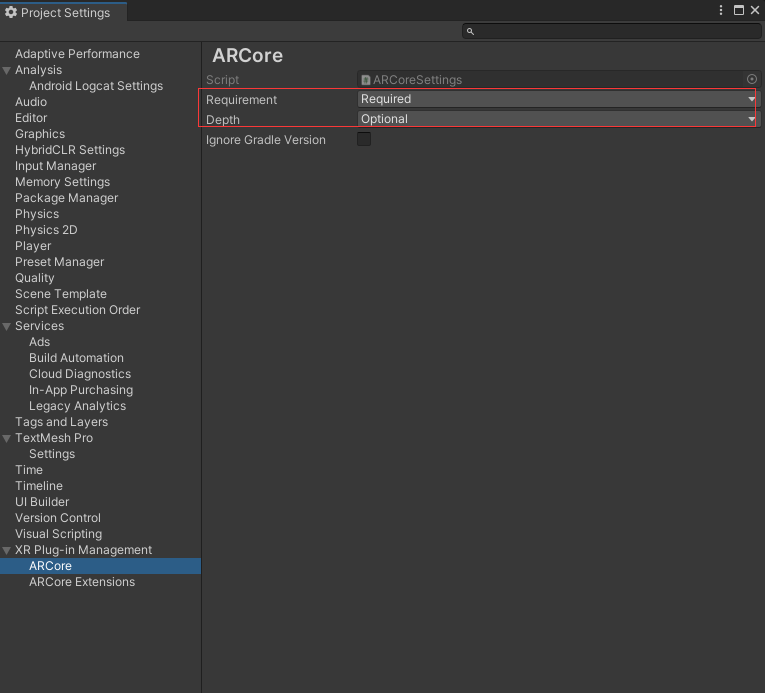

4. 转到ARCore，修改为深度可选的AR必备应用。

制作数据

示例：实现识别不同图片加载不同的模型

添加组件

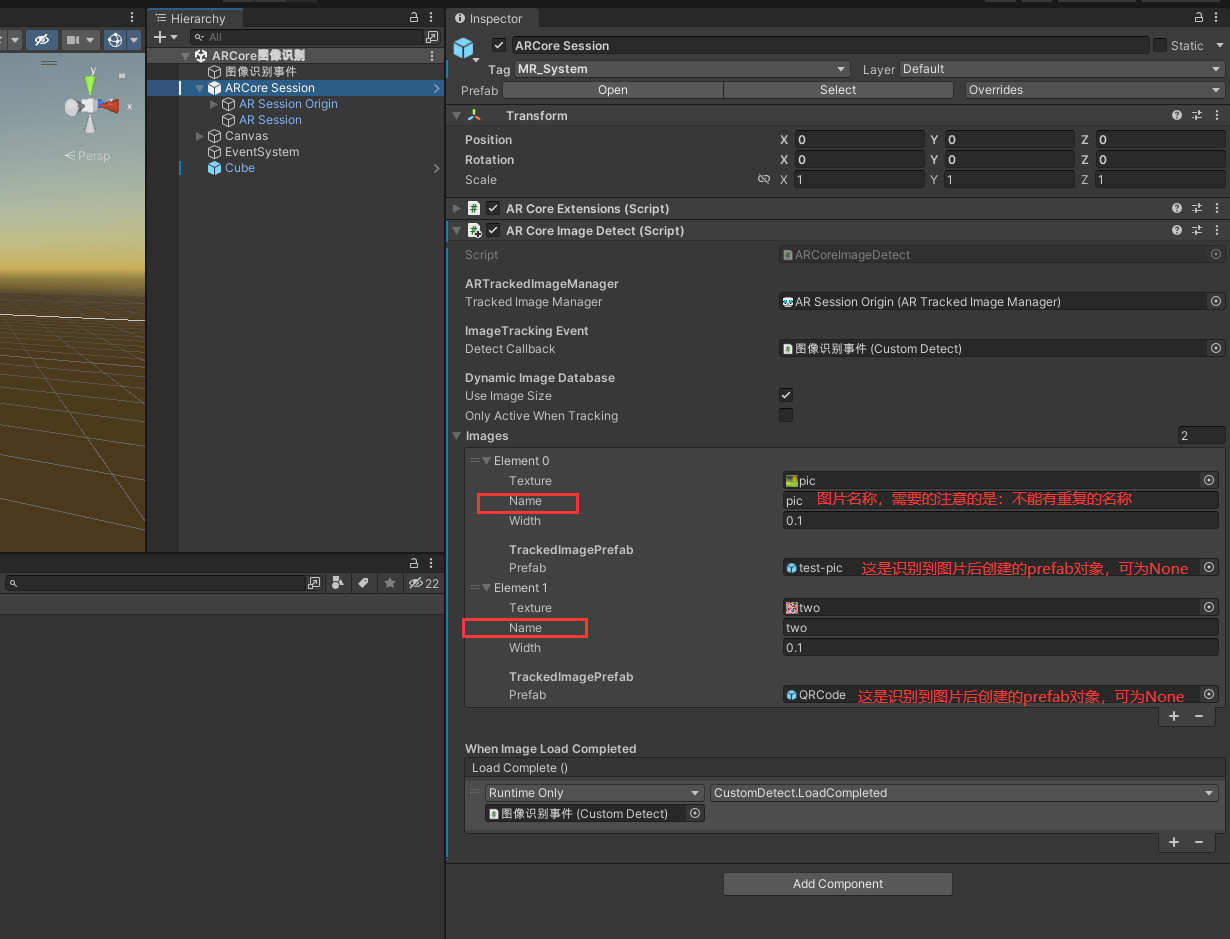

在“ARCore Session”对象上添加组件“ARCoreImageDetect”，如下图所示。

在“ARCoreImageDetect”中的“Images”下所添加的就是用于识别的图像和识别到图像后加载的Prefab

在“ARCoreImageDetect”中的“DetectCallback”即是事件回调（见下节描述）。

事件回调

有时我们需要监听什么时候识别到图片，什么时候图片失去跟踪状态等信息。

可通过重写"DetectCallback"类

    public class DetectCallback : MonoBehaviour
    {
        public virtual void OnAdded(ARImageInfo image) { }
        public virtual void OnUpdate(ARImageInfo image) { }
        public virtual void OnRemoved(ARImageInfo image) { }

    }

示例如下：

    public override void OnUpdate(ARImageInfo image)
    {
        EqLog.i("DetectMethod", "image.name:" + image.name
            + "；image.position:" + image.transform.position);
    }

    public override void OnAdded(ARImageInfo image)
    {
        EqLog.i("DetectMethod", "image.name:" + image.name
            + "；image.position:" + image.transform.position);
        AndroidUtils.Toast("image.name:" + image.name
            + "；image.position:" + image.transform.position);
    }

    public void LoadCompleted()
    {
        AndroidUtils.Toast("图片数据库加载完成");
    }

场景导出

• 执行菜单栏“Holo-XR”->“BuildBundle-Android”，指定入口场景后，点击”导出“

• 场景打包的结果为zip包和version文件

---

至此热更数据已制作完成，后续将介绍如何在程序中调用热更数据。

---
