TLF9471 故障信息

1.1、VS Undervoltage

  VS欠压监测在SBC初始、重启和正常模式下始终处于激活状态。
  如果电源电压VS达到欠电压阈值VS,UV，则SBC触发以下动作：

• VS,UV - VS Undervoltage Detection Threshold：3.7~4.4V。
• 已设置了SPI位VS_UV。没有设置其他错误位。一旦VS欠压条件不存在，可以清除位。
• VCC1短路保护失效（见第12.6章）。然而，该装置的热保护仍然有效。如果超过过电压阈值(VS上升），则该功能将自动再次启用。
• 除VCC1负载电流高于主动峰值阈值(I_PEAK_TH)或者(I_PEAK_TH)外，由于电流消耗节约要求，在SBC停止模式下无法提供VS欠压监测。

1.2 VS Overvoltage

  **VS过电压监测始终激活SBC初始、重启和正常模式或者当充电泵启用时。**
  如果电源电压VS达到过电压阈值VS,OV，则SBC将执行以下措施：

• VS,OV - VS Over voltage Detection Threshold：22~25。
• 已设置了SPI位VS_OV。此位仅用于诊断，或设置了其他错误位。一旦VS过电压状态不再存在，位可以清除。
• 如果在设置VS,OV位后充电泵被禁用，则该位将保持设置，直到通过SPI清除。
• 由于电流消耗节约要求，在SBC停止模式下无法提供VS过电压监测，除非VCC1负载电流高于活动峰值阈值（I_PEAK_TH）或VCC1低于VCC1预警阈值。

2.1 VCC1 Undervoltage and Undervoltage Prewarning

  当VCC1稳压器启用时，该功能始终处于激活状态。
  第一级电压检测阈值被实现为对该微控制器的预警。预警事件用位VCC1_WARN表示。没有采取其他措施。

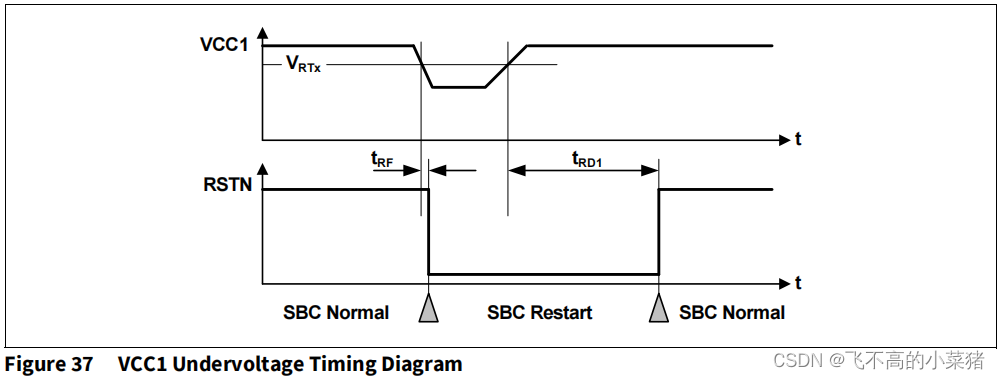

  如第12.1章和图37中所述，当VCC1输出电压低于选定的欠电压阈值（VRTx）时，将触发复位(RSTN ruteLow）。SBC进入SBC重新启动模式，当RSTN重新释放时设置位VCC1_UV。
  通过设置位RSTN_HYS，可以增加VCC1欠电压阈值的滞后性。在这种情况下，始终使用最高的上升阈值（Vrt1,r）来释放欠压复位。下降复位阈值保持已配置。
  在这种情况下，VCC1_ WARN或VCC1_UV位在睡眠模式下没有设置为VCC1 = 0V。
  建议在微控制器软件检测到VCC1_ WARN和VCC1_UV位后进行清除，以验证欠压是否仍然存在。

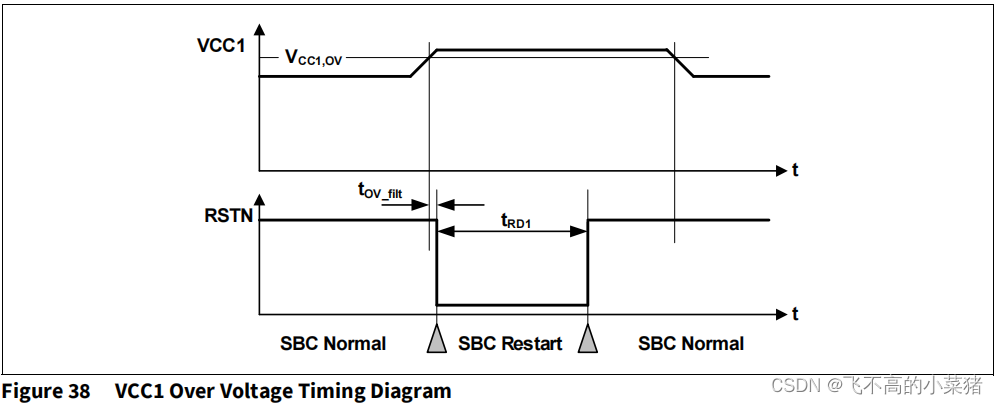

2.2 VCC1 Overvoltage

  由于故障安全的原因，实现了一个可配置的VCC1过电压检测功能。当VCC1稳压器被启用时，它被激活。
  如果超过VCC1OVr阈值，SBC将触发以下策略（取决于配置）：

• 位VCC1_ OV始终被设置；
• **如果设置了位VCC1_OV_RST和CFG0_STATE = ‘1’，则进入SBC重启模式。**FO输出被激活。在复位延迟时间（tRD1）后，即使VCC1过电压事件仍然存在，SBC Restart Mode和SBC Normal Mode仍然恢复。自动清除VCC1_OV_RST位。
• 如果设置了位VCC1_OV_RST和CFG0_STATE = ‘0’，则进入SBC故障安全模式并激活FO输出。
• 注意：外部噪声可以耦合到VCC1电源线中。特别是，如果SBC1停止模式下的VCC1输出电流低于活动峰值阈值（IVCC1,Ipeak），则位VCC1_OV_RST必须在进入SBC停止模式之前设置为“0”，以避免无意的SBC重新启动或故障安全模式输入，并忽略由于外部噪声导致的VCC1_ OV位。
•

2.3 VCC1 Short Circuit Diagnostics

  VCC1的短路保护功能实现如下：

• 短路检测仅在VS > VS,UV时启用。
• 如果在设备通电后或从SBC睡眠或故障安全模式醒来后（启用VCC1后），VCC1不在tVCC1,SC内的VRTx以上，则设置SPI位VCC1_SC位，关闭VCC1开关，启用FO引脚，设置 FAILURE，并进入SBC故障安全模式。如果配置为唤醒输入，则可以通过can和WK或GPIO上的唤醒功能再次激活SBC。
• 如果VCC1低于VRTx的时间超过tVCC1,SC，则适用同样的行为。

3 VCC2 Undervoltage and VCAN Undervoltage

  VCC2和VCAN的欠压警告如下：

• VCC2欠压检测：如果VCC2被启用并低于VCC2,UV,f阈值，则设置SPI位VCC2_UV，只能通过SPI清除。
• 在通电期间，应用消隐时间tVCC2_Blank，即在此期间没有设置欠压警告位。
• VCAN欠压检测：如果CAN模块被启用，VCAN上的电压低于VCAN_UV，f阈值，则设置SPI位VCAN_UV，只能通过SPI清除。
• 注意：在VCC2的打开或关闭期间没有设置VCC2_UV标志。

4 热保护

  根据系统的影响，SBC实现了三个独立和不同的热保护特性：

• 特定模块的单独热停机。
• 主单片机电源VCC1的温度预警。
• 由于VCC1超温而导致的SBC热停机。

4.1 Individual Thermal Shutdown - 单独热停机

  **作为一级保护措施，如果各自的块达到温度阈值TjTSD1_1 / TjTSD1_2，输出级VCC2和CAN将独立关闭。**然后设置TSD1位。只有当超温不再存在时，才能通过SPI清除此位。独立于SBC模式，热关机保护仅在相应的块打开时激活。
  各自模块的行为如下：

• VCC2：被切换为关闭，控制位VCC2_ON被清除。已设置了状态位VCC2_OT
