DC/DC开关电源学习笔记（十一）Boost升压电路原理

Boost电路又称为升压斩波电路（Boost Chopper），是一种典型的直流变换电路。这种电路广泛应用于开关电源、直流电机传动、光伏发电系统以及电动汽车的驱动控制等领域。

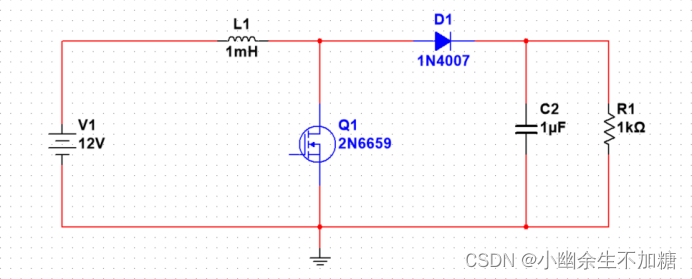

工程应用中驱动信号通常用控制IC采用PWM的方式来实现，电路主要由功率电感和开关管基本元件组成，为了解原理，我们以非同步Boost为介绍对象，详细了解Boost架构升压电源的工作原理，下图即为一个Boost基本模型图。

1.Boost电路的工作原理

下面以非同步Boost电路为例分析其原理。

和Buck电路一样，L依然是储能元件，当开关闭合时，Vi直接给电感L充电，开关导通时间dt=占空比开关周期=DT。
当开关断开时，L中存储的能量会通过二极管，给负载放电；同时，Vi也会通过二极管给负载放电，二者叠加，实现升压，放电时间dt=(1-占空比)*开关周期=(1-D)*T。
