截止频率和3dB增益的关系

截止频率和3dB增益的关系

截止频率$f_p$时增益为-3db时的信号频率。dB就是信号的增益，增益=20log（Au/Aup），其中Au是电路的放大倍数，Aup是信号通带频率的放大倍数，可以根据该公式计算增益和放大倍数间的关系，例如，当增益为$-3dB$时，如果此时的通带频率下的放大倍数为1，那么20log（Au）=-3dB，求得Au=0.707，即$-3dB$代表信号衰减为原来的0.707倍。以下是一个例子！

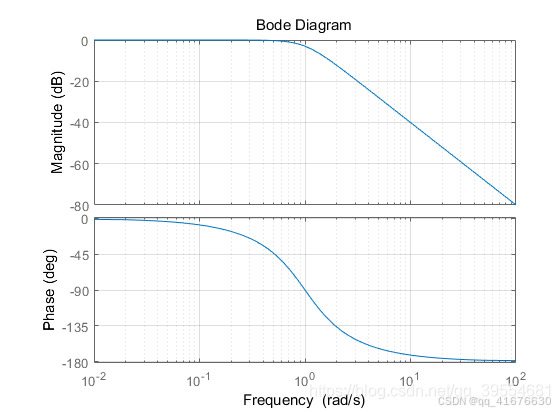

上述是一幅$Bode$图，对应的分别是幅频特性和相频特性。当频率$<1rad/s$时，幅值的增益基本为1，即输入和输出保持一致，此时相位约落后$90°$；当频率$>1rad/s$时，幅值开始快速衰减，当频率=10rad/s时，幅值响应为$-40db$，即输出为输入的$0.01$倍，相位落后约$180°$。由该幅图能够确定，截止频率为$1rad/s$做左右。这是典型的低通特性，高于该频率的系统输出幅值会被过滤。

由以上可知，如果系统是一个正弦波输入的$LTI$系统，当改变输入频率时，输出信号的波形依旧是正弦波，频率也不变，变化的是输出信号的幅值和相位，如果该系统是低通特性，那么频率越高，幅值越小、相位落后越多。
