Altium Designer（AD）如何设置PCB或者元件原点（零点）。



本实例将一个焊盘中心设置为原点。

在PCB图中，点击“Edit”，选择“Origin”，点击“set”，设置原点

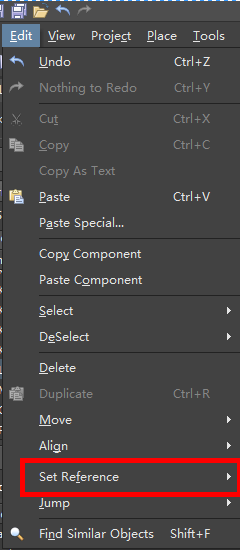

如果是在元件封装时，点击“Edit”，选择“Set Reference”，有三个选项，

下面细讲。

选择“Pin1”，会将原点自动设置在pin1的中心。

选择“Location”，就可以自由选择原点位置。

Altium Designer（AD）如何设置PCB或者元件原点

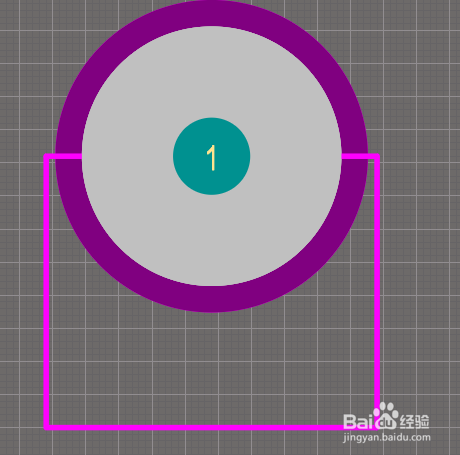

  1. 这里以“pin1”选项进行设置，前提将焊盘序号改为1

  2. 7

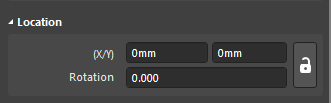

    原点选定后，如下图所示，显示0，0

    Altium Designer（AD）如何设置PCB或者元件原点
