一、引言：为什么要了解 SLAM？

随着机器人、自主导航、增强现实（AR）、元宇宙和三维重建等技术的快速发展，SLAM（Simultaneous Localization and Mapping，同步定位与建图）成为了支撑这些系统的核心能力。

SLAM 的独特之处在于：它能让一台设备在完全陌生、无 GPS 的环境中，边走边构建地图，边定位自己在哪儿。

这项技术不仅是机器人“看清”和“走对”的基础，更是连接现实与数字世界的桥梁。本文将从原理、结构、输入输出、可视化图解到应用场景，全方位深入解析 SLAM 的核心机制与技术内涵，帮助研究人员建立系统的理解。

二、SLAM 是什么？一句话定义

SLAM 是一项让设备在“未知环境”中，
👉 一边构建地图（Mapping），一边实时估计自己的位置（Localization）的关键技术。

它的核心目标就是两个字：自定位 + 自建图。
SLAM 系统通过摄像头、激光雷达、IMU 等传感器感知环境，并在每一帧输入下，完成这两个核心任务：

定位（Localization）：估计当前相对于起点的位置和姿态（即6DoF位姿）。
建图（Mapping）：记录环境中的关键特征点或障碍物，构建稀疏/稠密地图。

举例说明：

假如一个机器人进入一个陌生建筑物内：

它没有地图也没有 GPS
通过相机连续拍照、分析环境特征

SLAM 系统就会：

  实时估计机器人从哪里走到哪里

  记录所见环境结构，构建地图

最终，它能知道：“我在这张地图的哪里”，并实现自主导航

SLAM 是机器人/设备在未知环境中“自我定位”和“自建地图”的能力，是实现智能移动、虚拟现实与空间感知的基础技术。

三、SLAM 的工作原理

3.1 同时进行“定位”与“建图”

定位：确定当前时刻的相机/机器人在世界坐标系中的位置与姿态（6DoF）
建图：提取图像中的特征点，利用三角测量估计其三维坐标，逐步形成地图

定位必须依赖地图，地图又依赖定位来构建，二者密不可分。

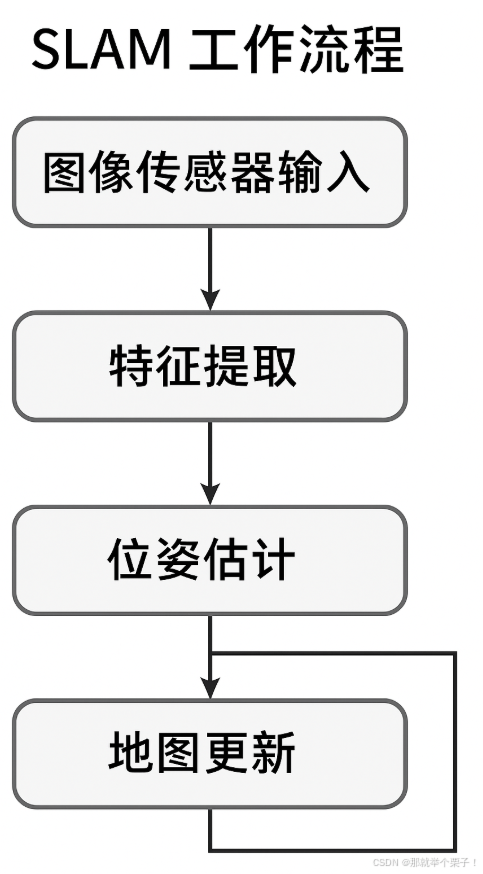

3.2 主要工作流程

在这里插入图片描述

3.2 三大核心模块

模块	功能说明
特征提取与匹配	提取图像关键点（如 ORB、SIFT）并进行帧间匹配
位姿估计	利用匹配点计算当前相机相对于上一帧/地图的位姿
地图优化	通过 Bundle Adjustment 或因子图优化，提高地图一致性

3.3 SLAM 的输入与输出

📥 输入：

类型	内容说明
图像流	单目、双目或 RGB-D 图像序列
传感器数据	可选，如 IMU、激光雷达、GPS
相机内参	焦距、主点等（需标定）

📤 输出：

输出内容	用途与意义
相机位姿（轨迹）	表示机器人/相机在空间中的轨迹
地图（稀疏/稠密）	表示周围环境中的特征点/障碍物
回环检测信息	用于修正漂移、闭环优化

四、SLAM 的作用

应用场景	具体作用说明
🤖 机器人导航	实时估计位置+生成环境地图 → 路径规划、避障、自主移动
🚗 自动驾驶	与 GPS / LiDAR / HDMap 联合 → 实现精确定位与导航
🧠 AR/VR/MR	实时跟踪用户头部位置，确保虚拟图像与现实场景匹配
🏗️ 建筑测绘	在无 GPS 环境下完成建筑内部空间扫描和重建
🛰️ 无人机飞行	实现自主飞行、自定位、自降落（特别适合 GPS 盲区）

五、SLAM 的分类（按传感器类型）

类型	描述与代表算法
🖼️ 视觉SLAM	输入是相机图像，如 ORB-SLAM、DSO
🧲 惯性SLAM	加入 IMU 传感器，如 VINS-Fusion
📡 激光SLAM	输入是激光雷达点云，如 LOAM、Cartographer
🤝 多模态SLAM	相机 + 雷达 + IMU，增强鲁棒性 LVI-SAM、FAST-LIO

六、SLAM中的定位

6.1 什么是“定位”？SLAM 中定位的含义

在 SLAM 中，“定位”是指估计设备自身在空间中的位置与朝向。
这个过程叫做 “位姿估计”（Pose Estimation），通常表示为一个 6 自由度（6-DoF）变换：

位置（x, y, z）+ 姿态（roll, pitch, yaw）

6.2 定位是“相对于谁”定位的？以什么为基准？

👉是相对于 SLAM 构建中的“地图坐标系”进行定位的。
也就是说：

初始位置（第一帧相机看到的世界）被定义为原点。
后续每一帧，系统都会估计相机相对于这个初始坐标系的变换矩阵（也叫 T_cw 或 T_wc，camera-to-world 或 world-to-camera）。
这个“参考系”由地图中的特征点共同确定，通常称为世界坐标系（World Coordinate System）。

6.3 定位是在建的图中的定位吗？

✔️定位依赖于当前建图过程中建立起来的局部/全局地图。

换句话说：SLAM 中的“定位”与“建图”是互相依赖、同步进行的过程。

如果地图不准确，定位也会漂移。
如果定位不准，地图也会扭曲。

因此才叫做 Simultaneous Localization and Mapping（同步定位与建图）。

6.4 举例说明

假设机器人进入一个房间：

第一帧相机图像 → 设为世界原点 (0, 0, 0)
第十帧时，SLAM估计出相机位于 (x=2.3, y=0.1, z=1.5)，朝向有一定旋转角度。
这就是：你现在位于构建中的地图坐标系的第 10 个位置处。

问题	分析解释
定位指什么？	指设备当前相对于地图原点的空间位置与朝向（6DoF）
是相对于什么定位？	相对于当前构建的地图 / 第一帧图像所定义的世界坐标系
是否是“在建图中的定位”？	是的，定位依赖于建图结果，同时反过来定位结果也影响建图精度

七、SLAM 中的“世界坐标系 - 地图 - 相机位姿”

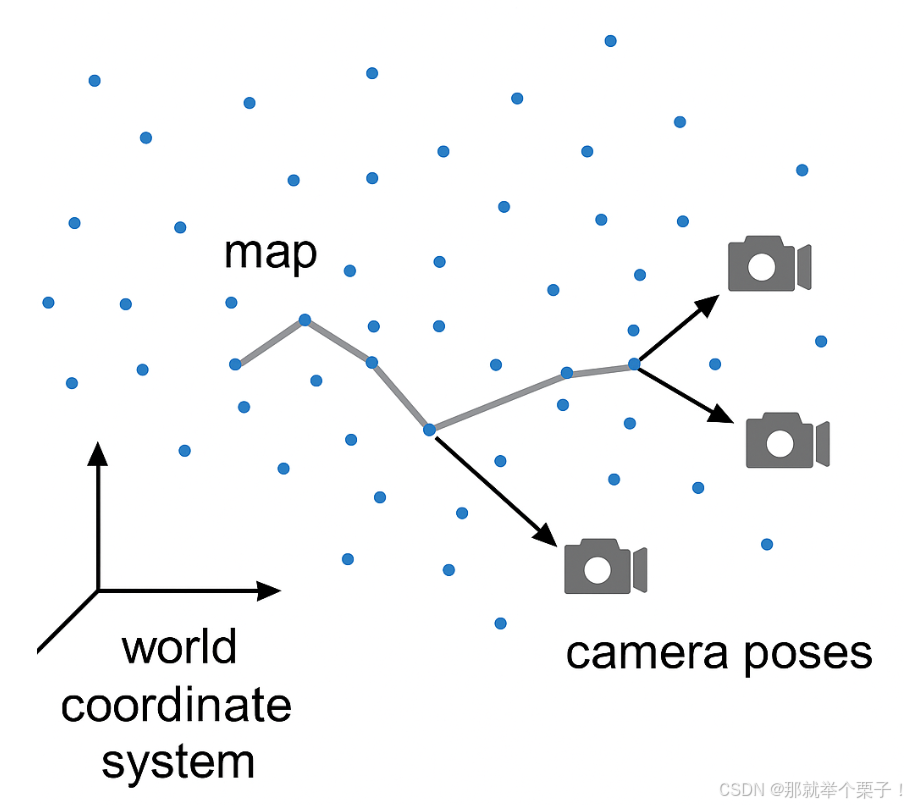

7.1 SLAM 的核心空间关系：

下面这张图展示了SLAM 的核心空间关系：

在这里插入图片描述

📌 图解说明：

元素	说明
🧭 世界坐标系	所有地图点和相机位姿的参考坐标系，系统初始化时建立
📍 相机位姿	相机在不同时间点的位置与朝向，用箭头表示方向
🔵 地图点	SLAM 提取的图像特征点，通过三角测量计算空间位置形成稀疏地图
➰ 轨迹线	相机连续运行的路径，用于导航与重定位

7.2 左下角的坐标轴：世界坐标系（World Coordinate System）

图中左下角的三轴坐标是一个三维空间的原点，表示SLAM 系统所使用的“全局参考系”。
所有地图点的位置、所有相机位姿的位置与方向，都是相对于这个坐标系来定义的。
在实际中，这个坐标系一般是在初始化时由第一帧相机图像自动定义为 (0,0,0)。

7.2 蓝色点：地图点（Map Points）

整张图中散布着大量的蓝点，代表 SLAM 过程中提取的特征点或关键点，用于构建地图。
这些点来自图像中的纹理、边缘等位置，如角点、SIFT、ORB等特征。
SLAM系统通过三角测量这些点的空间坐标，构成一个稀疏地图（Sparse Map）。
这些地图点的空间位置都以世界坐标系为参考。

7.3 相机图标与箭头：相机位姿（Camera Poses）

图中的三个相机图标表示系统在不同时刻的位置与朝向。
相机图标旁边的黑色箭头表示相机的“观察方向”或“前方视角”。
每一个相机位姿都可以表示为一个变换矩阵：

其中 R 表示旋转，t 表示平移（即相机的位置）。

7.3 灰色连线：相机运动轨迹

三个相机图标通过灰色线段连接，表示的是相机（或机器人）在运动过程中产生的轨迹轨道。
这些轨迹是 SLAM 的核心输出之一，可以用于机器人导航、路径规划、回访等任务。
每个轨迹点都是相对于世界坐标系计算出来的位置，保持全局一致性。

7.4 三者之间的关系

元素	含义	所在坐标系
世界坐标系	SLAM系统建立的统一参考系	全部元素相对于它来定义
地图点（蓝点）	相机从图像中提取的空间特征点	空间坐标为 (x,y,z)
相机位姿	相机在每一帧时刻的位置与朝向	表示为变换矩阵 [R	t]

7.5 应用拓展

在 NeRF / 3DGS 中，这些相机位姿 + 图像会作为输入，用于训练重建模型。
在机器人中，这些地图点 + 当前位姿会用于导航、避障、规划路径。

八、SLAM中的建图

8.1 什么是 SLAM 中的“建图”？

在 SLAM（同步定位与建图）系统中，“建图（Mapping）”指的是：

机器人在运动过程中，从传感器（如相机、激光雷达、IMU）中获取信息，逐步建立起环境的空间表达。

这个“地图”不是传统意义上的纸质地图，而是机器能够理解、用于定位、导航和任务规划的数字地图，形式可以是：

类型	描述	形式举例
稀疏地图	提取图像中特征点重建的三维点云	ORB-SLAM 中的稀疏点地图
稠密地图	每像素深度都估计出位置	KinectFusion、ElasticFusion 等
占据栅格地图	表示每个网格是否被障碍物占据	2D/3D 激光雷达地图，适合路径规划
拓扑地图	使用图结构表示空间连接关系	回环图、导航图
语义地图	附加语义信息的几何地图	“墙、桌子、门”等可识别空间物体

8.2 建图的过程是怎样的？

以下是视觉 SLAM 中典型的建图流程（与定位同时进行）：

图像中提取特征点（如 ORB/SIFT/FAST）
通过帧间匹配建立对应点
使用三角测量重建这些点在 3D 空间中的坐标
将这些 3D 点统一转换到世界坐标系中
随着机器人移动，不断补充新特征、优化旧地图点

8.3 建图是“以什么为基准”建的？

SLAM 中的地图，是相对于世界坐标系（world coordinate system）建立的，这个坐标系通常在系统初始化时定义。

🧭 世界坐标系的定义方式：

情况	世界坐标系的定义
单目视觉 SLAM	通常将第一帧相机所在位置定义为原点
双目 / RGB-D SLAM	左相机或深度图的参考帧定义为世界原点
IMU 融合 SLAM	可能使用 IMU 初始朝向 + 重力方向定义

地图中的所有三维点，都是相对于这个坐标系来表示的。
同样，相机/机器人在运行过程中的轨迹（位姿）也是这个坐标系下的连续变换（R, t）。

8.4 建图与定位之间的关系是什么？

SLAM 的两大核心是定位（Localization）和建图（Mapping），两者相互依赖、互为支持：

动作	如何依赖
建图依赖定位	你要知道相机在哪里，才能把特征点放对位置（否则地图漂移）
定位依赖建图	你要有地图，才能匹配当前位置与环境对应（否则无法追踪）

这就是“同步定位与建图”的本质。

8.5 建图的最终目的是干什么？

构建出的地图可用于：

目标	对应的地图类型与用途
🎯 自主导航	占据地图 + 稠密地图，用于路径规划、避障
🎯 回访路径	稀疏地图 + 拓扑图，用于 SLAM 回环检测与轨迹闭合优化
🎯 三维重建	稀疏 / 稠密点云地图，可作为 NeRF / 3DGS 重建输入
🎯 空间理解与任务规划	加入语义信息后构成语义地图，用于高层次任务控制（如抓取、避障）

8.6 举例说明

你控制一个机器人进入办公室：

它从摄像头里提取了桌子角、墙角、电脑边等 3D 特征点；
同时估计自己的位置不断变化；
系统记录这些点的位置 → 构成稀疏地图；
随着机器人行走，它看到更多新特征 → 地图被动态扩展；
最终你得到了一个“机器能理解的办公室三维结构”。

在这里插入图片描述

8.7 总结

问题	回答
“建图”指的是什么？	指的是 SLAM 系统从传感器数据中提取空间特征，构建可用于定位与导航的地图
是以什么为基准？	以 SLAM 初始化时设定的世界坐标系为基准
建图和定位的关系？	建图依赖定位结果确定三维点位置，定位又依赖地图保持准确追踪
建图的最终意义？	支持导航、重定位、路径规划、三维建模、空间理解等应用
