西门子PLC S7-1200与组态王的实例教学（交通指示灯）

1.PLC 控制任务说明

某处的交通指示灯采用组态软件进行监控，可以对现场的按钮进行启 / 停控制，也可以在组态软件画面上进行启/ 停控制，设置红灯亮 10s 后，绿灯亮 12s ，接着黄灯闪烁 3s 后进入下一个循环。

2. 电气接线

PLC 采用 CPU1214C DC/DC/DC ，交通指示灯的电气接线如图 4-15 所示。

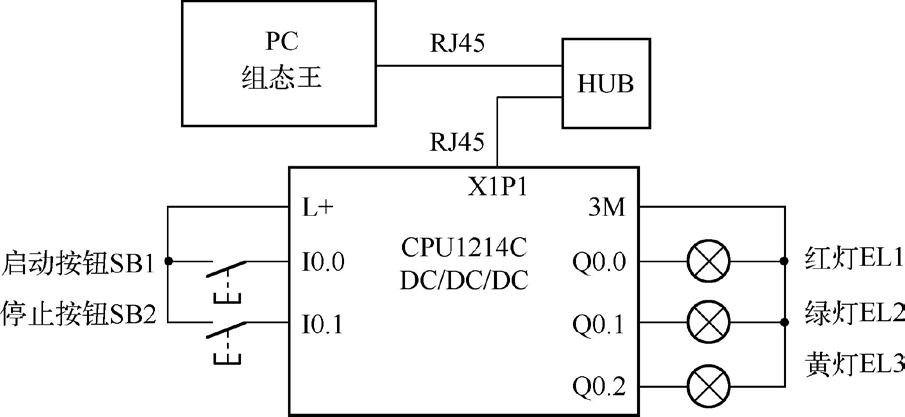

图 4-15 　交通指示灯的电气接线

3.PLC 编程

根据要求定义变量，见表 4-2 。

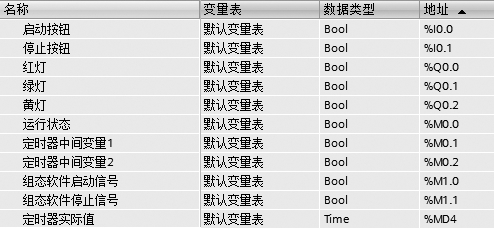

表 4-2 　变量表

图 4-16 为交通指示灯的 PLC 梯形图。编程过程需要将启动按钮 SB1 和组态软件启动信号 M1.0 进行并

联 “ 或操作 ” （程序段 3 ）；将停止按钮 SB2 和组态软件停止信号 M1.1 进行并联 “ 或操作 ” （程序段 4 ）。在 交通指示灯中设置一个 TON 定时器用于一个循环周期 25s 的定时，当时间到后，自动进行复位（程序段1 和程序段 2 ）。在循环周期中进行的定时器比较与其他变量比较指令类似，只是类型为 TIME 而已（程序段6 ）。

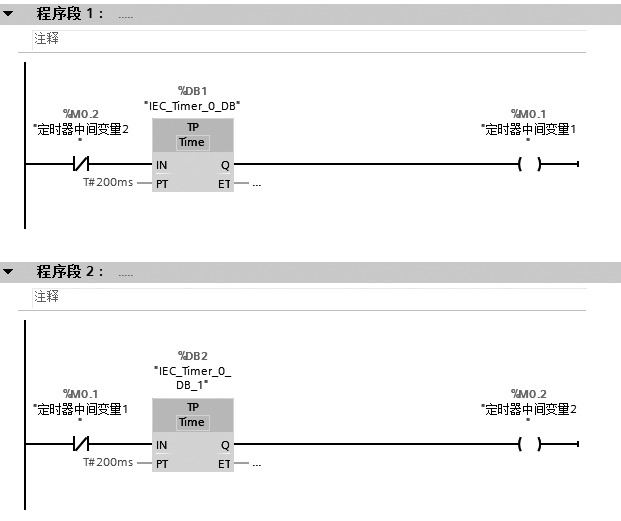

图 4-16 　交通指示灯的 PLC 梯形图

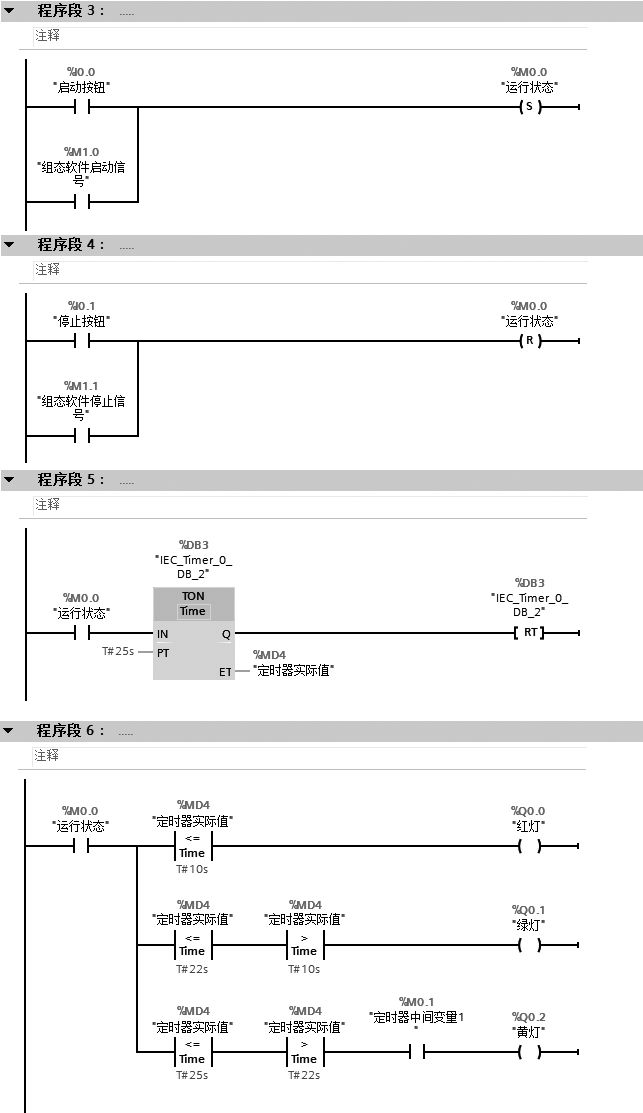

图 4-16 　交通指示灯的 PLC 梯形图（续）

4. 组态王操作

（ 1 ）新建设备，将组态王与西门子 S7-1200 PLC 的设备之间进行通信连接。

（ 2 ）新建变量，需要有 5 个变量，如图 4-17 所示。

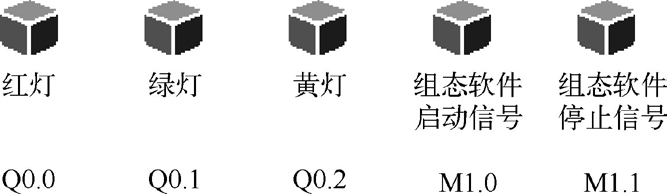

图 4-17 　新建变量

每个变量的定义如图 4-18 所示，需要把西门子 S7-1200 PLC 的变量对应起来，包括数据类型和读 / 写属性。由于Q0.0 等均为输出，因此为只读属性； M1.0 和 M1.1 需要组态软件进行监控，为读 / 写属性。

图 4-18 　每个变量的定义

（ 3 ）新建画面，并对画面中的指示灯变量进行动画连接，如图 4-19 所示。以红灯为例，需要按如

图 4-20 所示进行填充属性连接，包括变量表达式，可以直接在框内输入 “\\ 本站点 \ 红灯 ” ，也可以单击右侧的“ ？ ” 后自动出现一系列的变量名，选择其中的一个 “\\ 本站点 \ 红灯 ” 变量填充；刷属性根据所选的数据类型有所不同，默认为整数数据，这里为位信号，需要将数值“100.00” 修改为 “1.00” （注意：这里的小数点不代表实数类型），然后选择颜色，分别为“1.00” 红色、 “0.00” 白色，按照 “ 刷属性 ” 的修改方式依次修改绿灯、黄灯的属性。

图 4-19 　动画连接

（ 4 ）如图 4-21 所示的启动按钮和停止按钮需要进行另外一种动画连接，即命令语言连接。

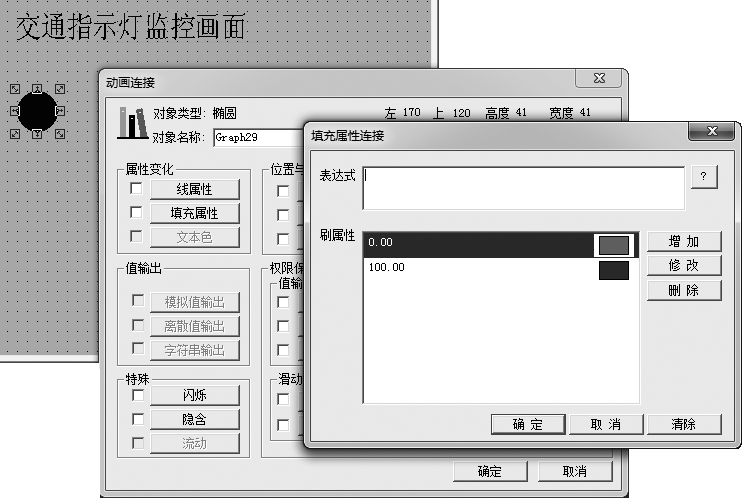

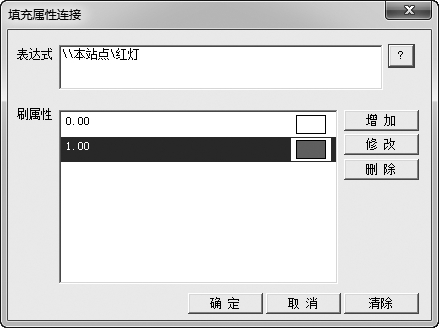

图 4-20 　填充属性连接

图 4-21 　交通指示灯监控画面

由于启动按钮或停止按钮是模拟现实中的按钮属性，因此需要设置 “ 按下时 ” 和 “ 弹起时 ” 不同的状态

量，如图 4-22 所示，单击右键，即出现启动按钮动画连接。 “ 按下时 ” 意味着当鼠标在该按钮上按下时执行一次；“ 弹起时 ” 意味着当鼠标在该按钮上弹起时执行一次。

图 4-23 为按下时的命令语言，即 \\ 本站点 \ 组态软件启动信号 =1 ；。图中，变量可以从左下角的

进行选择； “=1 ； ” 需要手动输入；结束符 “ ； ” 必须输入，否则会出现语法错误。弹起时的命令语言

为 “\\ 本站点 \ 组态软件启动信号 =0 ； ” ，如图 4-24 所示。

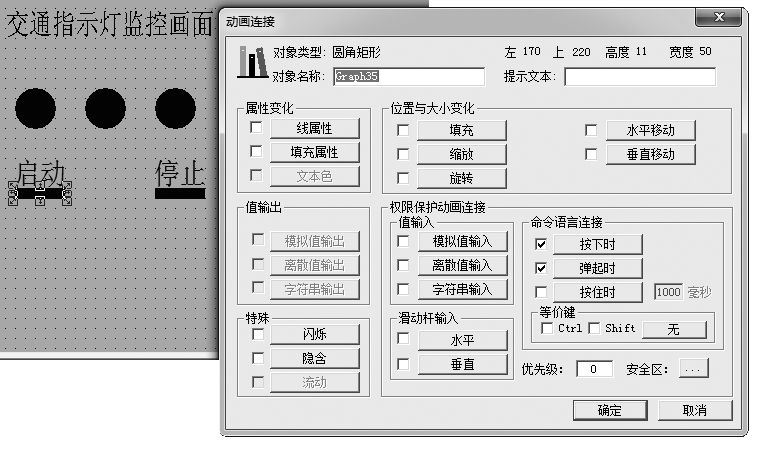

图 4-22 　启动按钮动画连接

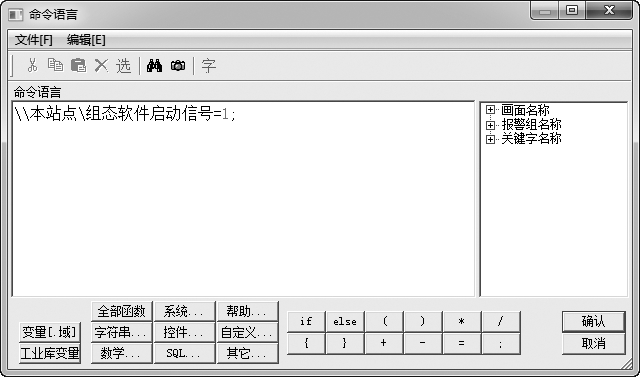

图 4-23 　按下时的命令语言

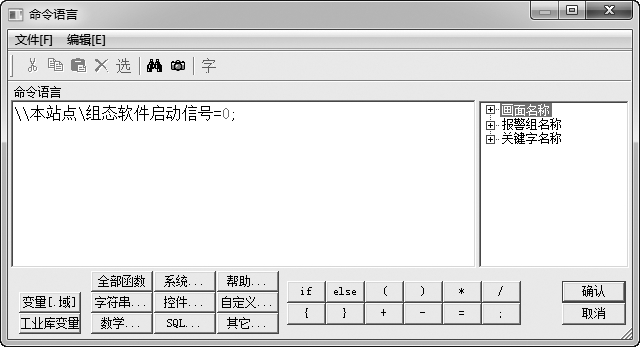

图 4-24 　弹起时的命令语言

（ 5 ）在从开发系统切换到运行系统之前，要在 “ 工程浏览器 ” 中进行运行系统的配置，如图 4-25 所

示，选择刚刚组态的画面为 “ 主画面配置 ” ，如图 4-26 所示，然后可进行运行系统切换后的监控操作，如图4-27 所示。

图 4-25 　运行系统的配置

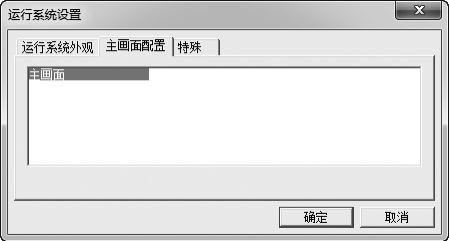

图 4-26 　运行系统的设置

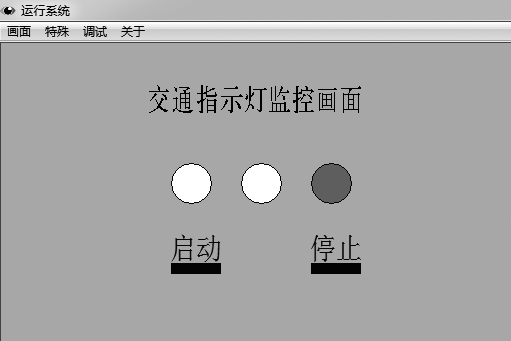

图 4-27 　运行系统
