算法（1）：KD树的原理与基本代码

目录

前言

一、什么是KD树

二、为什么要用KD树

三、KD树的基本思路

四、KD树的几种情况分析

4.1 另一子空间不存在更近的点

4.2 另一子空间存在更近的点

4.3 小结

五、KD树的代码（二维点，python版本）

六、KD树的代码（多维版本）

6.1 python版本

七、KD树的应用

7.1 找目标平面或者空间中离目标点的最近点

7.2 找目标平面或者空间中离目标点的若干个最近点

八、参考资料

---

前言

由于在做项目时遇到平面内最近点求解的问题，需要用到KD树简化算法，减少计算资源，因此本文记录这个过程中学到的知识。

一、什么是KD树

kd-tree（k-dimensional树的简称），kd树就是一种对k维空间中的实例点进行存储以便对其进行快速检索的树形数据结构，可以运用在k近邻法中，实现快速k近邻搜索。构造kd树相当于不断地用垂直于坐标轴的超平面将k维空间切分。k-d树是每个节点都为k维点二叉树。所有非叶子节点可以视作用超平面把空间分割成两半空间。节点左边的子树代表在超平面左边的点，节点右边的子树代表在超平面右边的点。

二、为什么要用KD树

主要是为了快速计算，节省计算资源。如前言中提到的例子，计算平面中一堆点中哪一个和目标点最近的问题，如果使用常规方法需要计算所有点与目标点的距离，然后进行比较，这样在平面中点非常多的时候非常浪费计算资源，速度也很慢。为了解决这个问题，可以在这个过程中引入KD树进行算法上的简化。

三、KD树的基本思路

下面是一个学习KD树的经典案例：

在二维平面上有以下六个点：(2,3），（5,4），（9,6），（4,7），（8,1），（7,2）

KD树的目的要确定图1中这些分割空间的分割线，确定步骤如下：

（1）第一步，将上述六个点的点集按照二维平面的第一维（x轴）对数据进行排序，排序结果为（2,3），（4,7），（5,4），（7,2），（8,1），（9,6）

（2） 第二步，取得上述点集的中位数处的点，偶数个数的中位数一般取大的那个，在上述点集中取到的为（7,2），在该点处对平面进行划分，如图1中（7,2）位置画上一条竖线

（3）第三步，将由（7,2）划分的左右两平面中的剩余点按照二维平面的第二维（y轴）对数据排序，排序结果为左枝：（2,3），（5,4），（4,7）和右枝（8,1），（9,6）

（4）第四步，将左枝和右枝分别取中位数点作为新的节点，按照第一维继续排序，直致每一个子枝上只剩一个点，这个点被称作叶子。

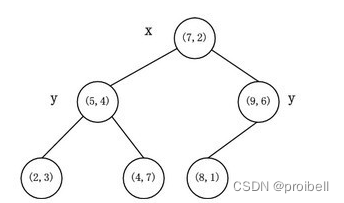

上述过程画成图如下：

需要注意的是，每次划分之后排序的逻辑是按照纬度一次类推的，在二维平面中就是按x,y,x,y,x,y....轴排序，如果在三维空间中就是x,y,z,x,y,z,x,y,z....轴排序。

进行完上述操作后就将数据划分完毕，可以将目标点放到该KD树中比较了。

四、KD树的几种情况分析

4.1 另一子空间不存在更近的点

案例如下：

初始点集仍为(2,3），（5,4），（9,6），（4,7），（8,1），（7,2）六个点

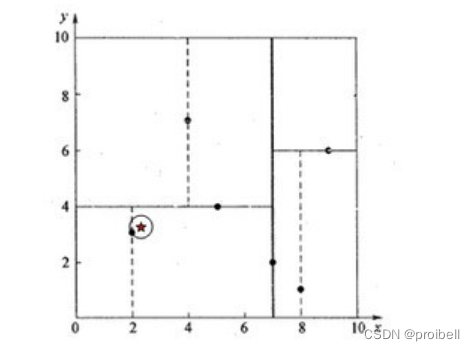

目标点为（2.1,3.1）

依据上述KD树的搜索逻辑，操作如下：

（1）将初始点击根据第一维（X坐标）排序为（2,3）（4,7）（5,4）（7,2）（8,1）（9，6），其中位数取4，也就是（7,2）点，在上图中 X=7 处画上分割线

（2）判断目标点的X坐标2.1小于（7,2），因此取划分后的左侧空间中的点（2&#x
