过孔是什么

过孔（Via），电路板上的孔，连接不同层之间的线路，把电路板从平面结构变成立体结构。

单层线路想不交叉太难了，双层或更多层线路，必须通过过孔来连接。通过孔壁上的铜，连通上下层的电路铜线。

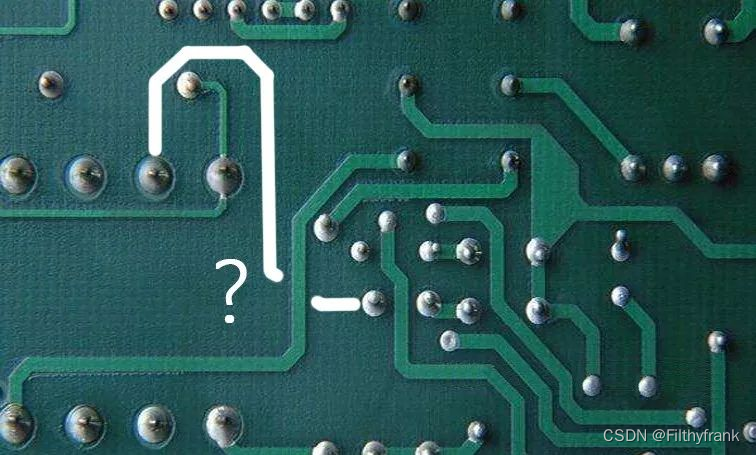

单层PCB，有些时候无法布线，必须通过过孔换层

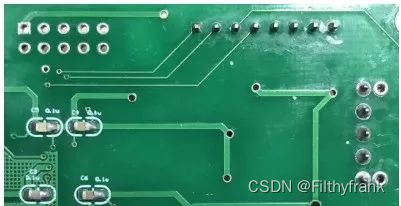

大大小小的过孔，连接不同层的电路

过孔有哪些种类

电路板上的过孔，主要有机械孔和激光孔两种。

1、机械孔

用机械钻头钻出来的孔。孔的内部直径在0.2mm以上。用更粗的钻头钻出来的孔就会更大。

消费电子产品通常按照0.3mm内径来设计。普通的电路板厂都可以做0.3mm的机械孔。

如果使用0.2mm和0.25mm的机械孔，钻头细钻孔速度慢钻头易折断，价格就要贵一些，也不是所有的PCB厂家都能做这么小的机械孔。

钻头一下子就把电路板钻穿了，所以机械孔也叫通孔。

2、激光孔

用激光打出来的孔。内径一般是0.1mm。很少有其他规格的激光孔。

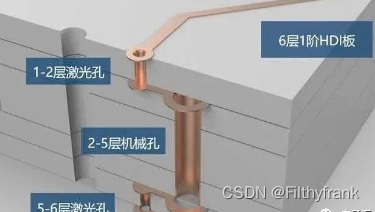

因为激光的功率有限，无法直接打穿多层PCB板，通常用来做表层的盲孔。

PCB板过孔设计的注意事项孔径尽量大一些：上面讲了，小孔要用小钻头，小钻头价格高，对板厂要求也高。如果电路板面积较大，甚至可以用0.5mm内径的机械孔。

尽量不用激光孔：带有一层激光孔的电路板，比不带激光孔的贵30%（一阶板）。带有2层激光孔的，比1层激光孔的再贵30%（二阶板）。

其他更贵的设计：过孔工艺越复杂，电路板价格越高，最便宜的和最贵的相差几十倍以上。像0.2mm的机械孔比0.3mm的机械孔电路板贵20%左右；2层激光孔重叠的叠孔板，比2层激光孔交错的错孔板贵20%以上；苹果手机喜欢用的任意层互联板比普通只有机械孔的电路板贵10倍以上（全板都是重叠激光孔）。
