VL53L0X 底层思路整理 (2)

4. electrical characteristics

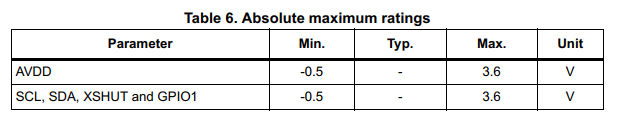

   4.1 absolute maximum ratings

   表6中列出的压力可能会导致设备永久损坏。 长时间暴露在绝对最大额定值条件下可能会影响设备可靠性。

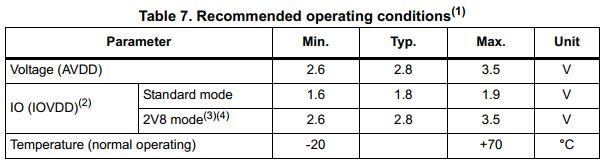

4.2 recommended operating conditions

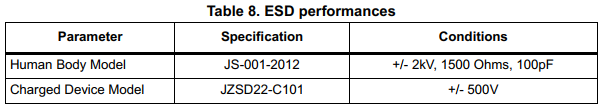

4.3 ESD

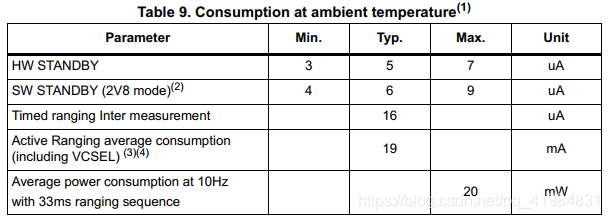

4.4 current consumption

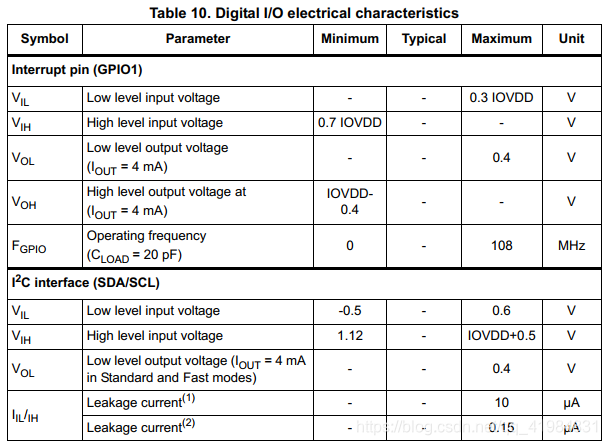

4.5 electrical characteristics

5. perfoemance
5.1 measurement conditions
在文档中的所有测量表中，均认为完整的视场（FOV）被覆盖。
VL53L0X系统的FOV是25度。
反射目标是标准目标（灰色17％N4.74和白色88％N9.5孟塞尔图表）。
除非另有说明，否则设备会使用默认设置通过API控制设备。

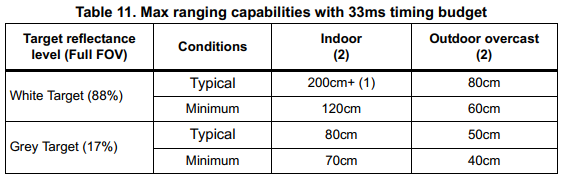

5.2 max ranging distance

note1:
~使用远程API配置文件
note2：
~室内：无红外
~室外：室外阴天对应于VL53L0X模块的10kcps/SPAD寄生噪声。
measurement conditions：
目标反射：灰（17%），白（88%）
额定低压（2.8V）和温度（23摄氏度）
所有的距离都是为了一个完整的视野覆盖（25°角）
33ms的时序预估
检测率是检测到目标时返回有效测量值的测量值的最坏情况百分比。
5.3 ranging accuracy

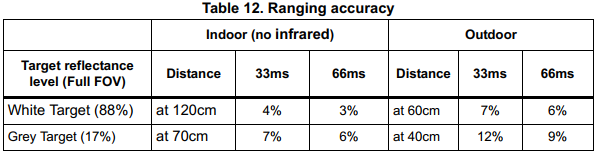

5.3.1 standard deviation

measurement conditions：
目标反射：灰（17%），白（88%）
距传感器10cm处进行偏移校正。
额定低压（2.8V）和温度（23摄氏度）
所有的距离都是为了一个完整的视野覆盖（25°角）
检出率>=94%

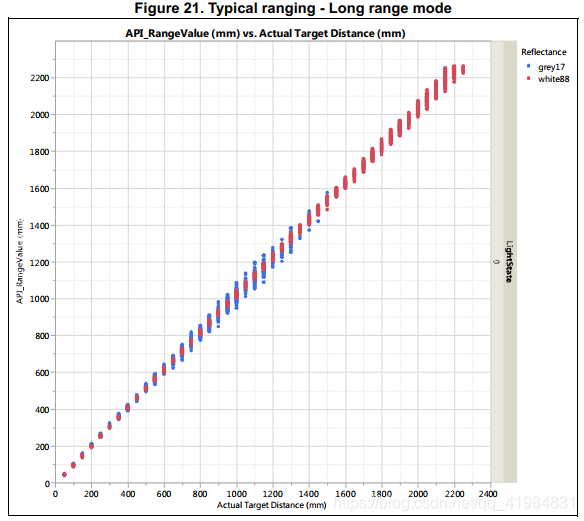

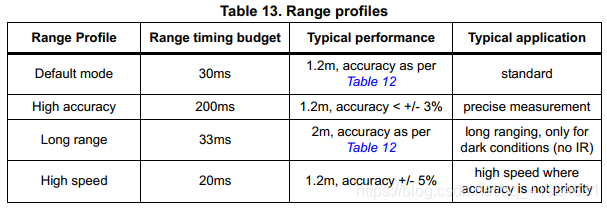

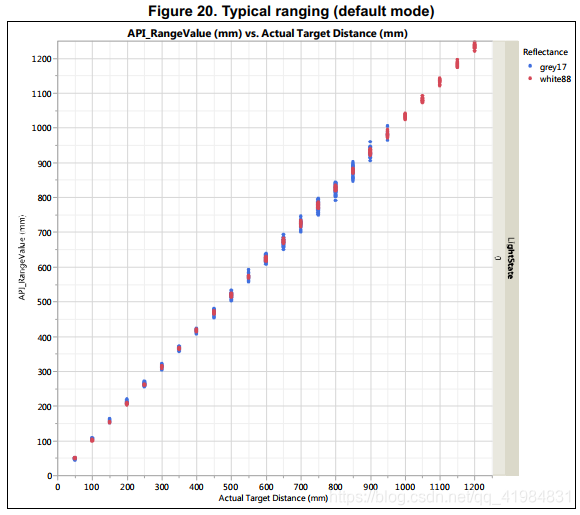

5.3.2 range profile examples

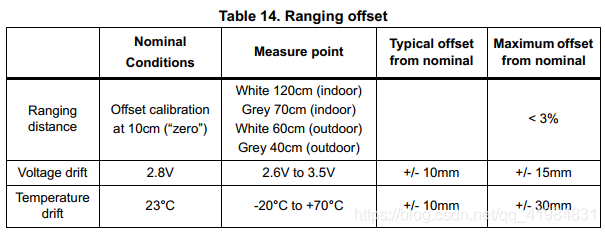

5.3.3 ranging offset error

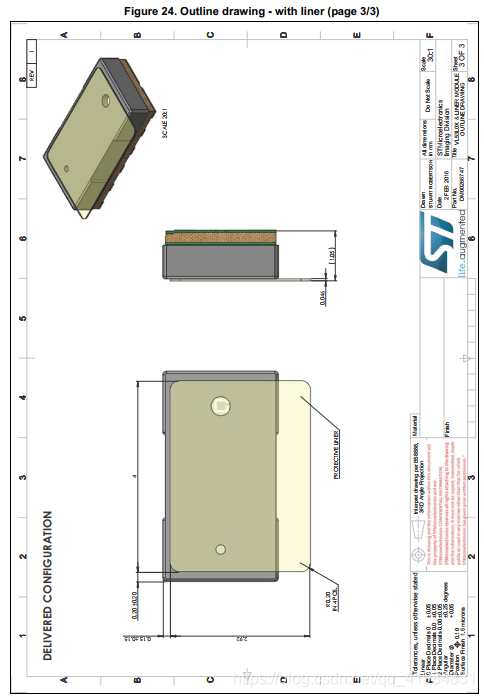

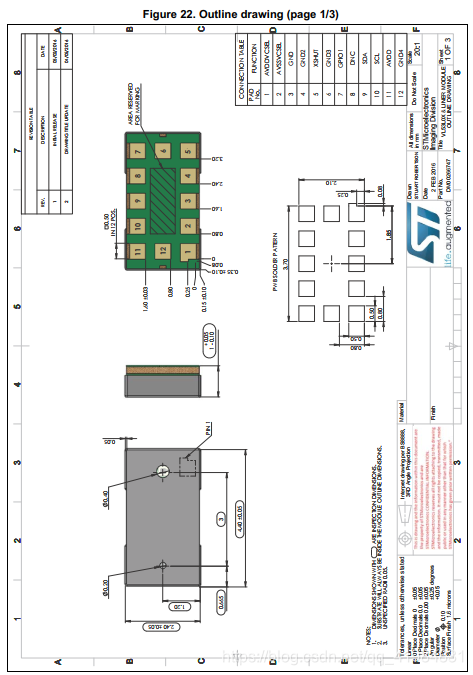

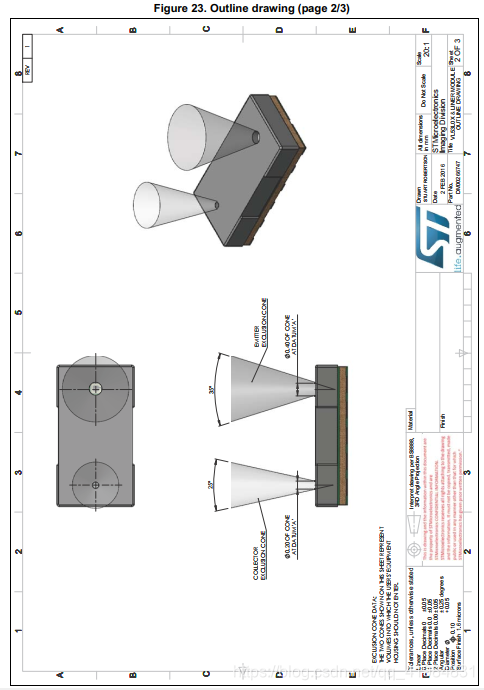

6. outline drawing



7. laser safty considerations
VL53L0X包含一个激光发射器和相应的驱动电路。 激光输出设计，在所有合理可预见的条件下，保持在1类激光安全限制内，包括符合IEC 60825-1：2014（第三版）的单个故障。
只要使用STMicroelectronics推荐的设备设置（API设置）并且遵守指定的工作条件，激光输出将保持在1类限制内。
切勿以任何方式增加激光输出功率，并且不得使用任何光学器件来聚焦激光束。
caution：使用此处未指定的控件，调整或执行某些步骤可能会导致有害的辐射暴露。

8. packaging and labeling

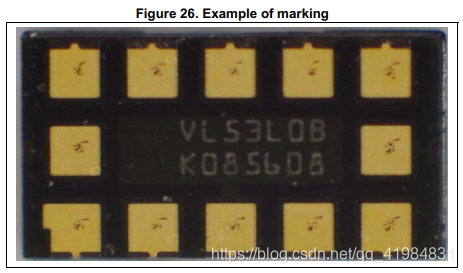

   8.1 product marking
   在模块背面(即在基板上)应用两行产品标记。
   第一行是硅产品代码，第二行是内部跟踪代码。

   8.2 inner box labeling
   标签符合ST标准包装验收规范。
   内箱标签上会有以下信息:
   •大会网站
   •销售类型
   •数量
   •跟踪代码
   •标记
   •批量ID号

8.3 packing
在客户/分包商级别，建议将VL53L0X安装在干净的环境中，以避免异物沉积。

为避免在电话装配时污染任何异物，模块将以带卷包装的形式发货，并带有保护衬套。 包装将被真空密封并包含干燥剂。

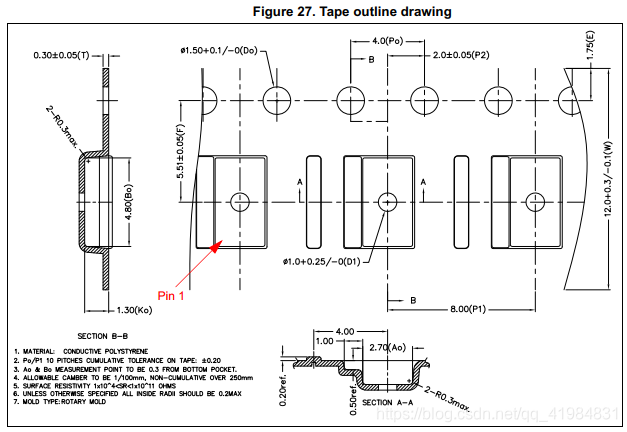

8.3.1 tape outline drawings

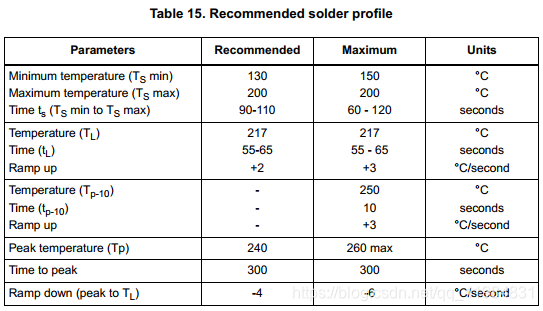

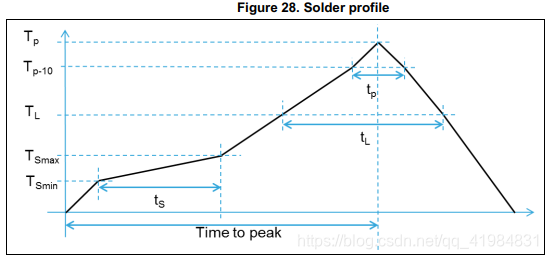

8.4 pb-free solder reflow process


客户将根据PCB，焊锡和应用的材料调整回流温度曲线。

8.5 handling and storage precautions
8.5.1 shock precaution
接近传感器模块内有许多内部组件，容易受到影响导致电击损坏。 如果设备受到过度冲击，掉落在地板上或单位托盘/卷盘掉落在地板上，即使没有明显损坏，也必须将其丢弃。

8.5.2 part handling
必须使用无损坏的ESD安全碳，塑料或Teflon镊子进行处理。测距模块容易损坏或污染。 干净的组装过程是拆下零件的贴图后，直到安装防护玻璃罩之前.

8.5.3 compression force
最大为25N
8.5.4 moisture sensitivity level
湿度敏感性为3级(MSL)
8.6 storage temperature conditions

9. ordering information

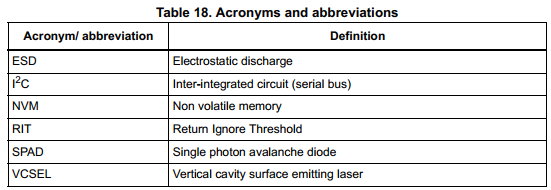

10.acronyms and abbreviations

11 ECOPACK包(太超纲了QAQ,如果做的时候发现有需要再整)
