在使用Vivado HLS过程中遇到错误‘Failed to generate IP’，通过下载并应用Xilinx官方补丁包y2k22_patch-1.2.zip，将补丁包解压到Xilinx安装目录，然后在命令行执行补丁脚本成功修复问题，使得Vivado HLS能正常导出IP核。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

ERROR: [IMPL 213-28] Failed to generate IP

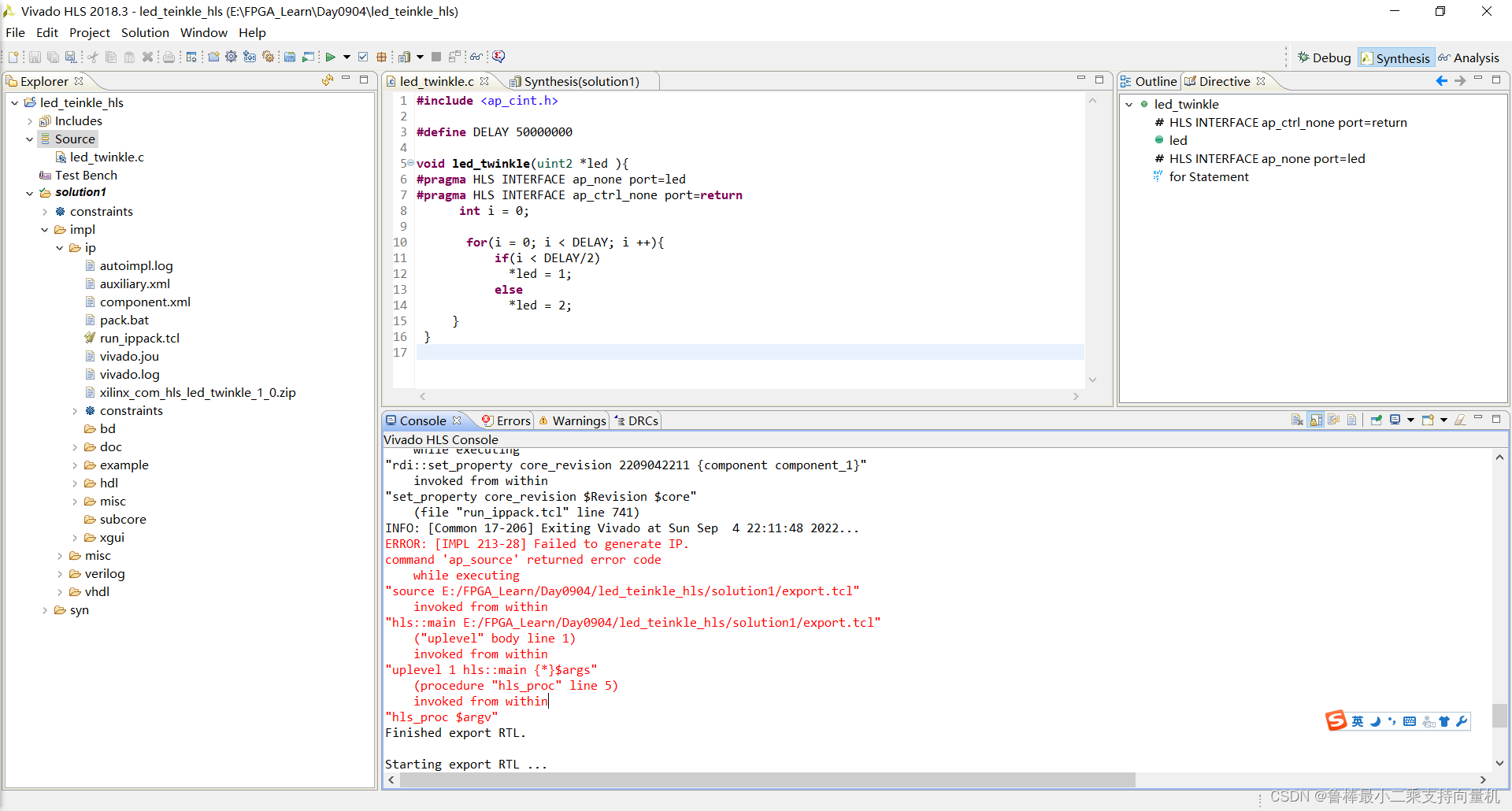

使用Vivado HLS过程中点击Export RTL报错 Failed to generate IP，如图所示：
在这里插入图片描述

解决方案

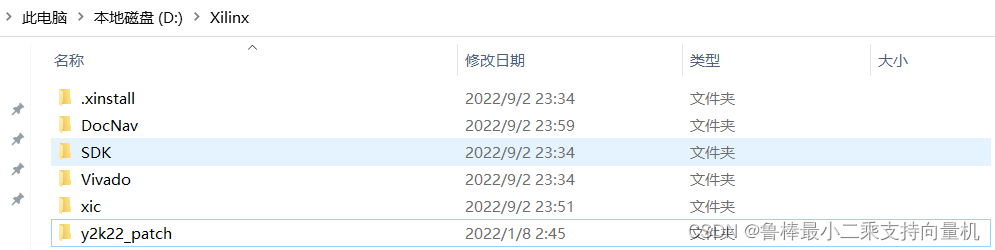

下载 Xilinx官网支持社区给出的补丁包 y2k22_patch-1.2.zip，解压到Xilinx安装位置，如图所示：
在这里插入图片描述

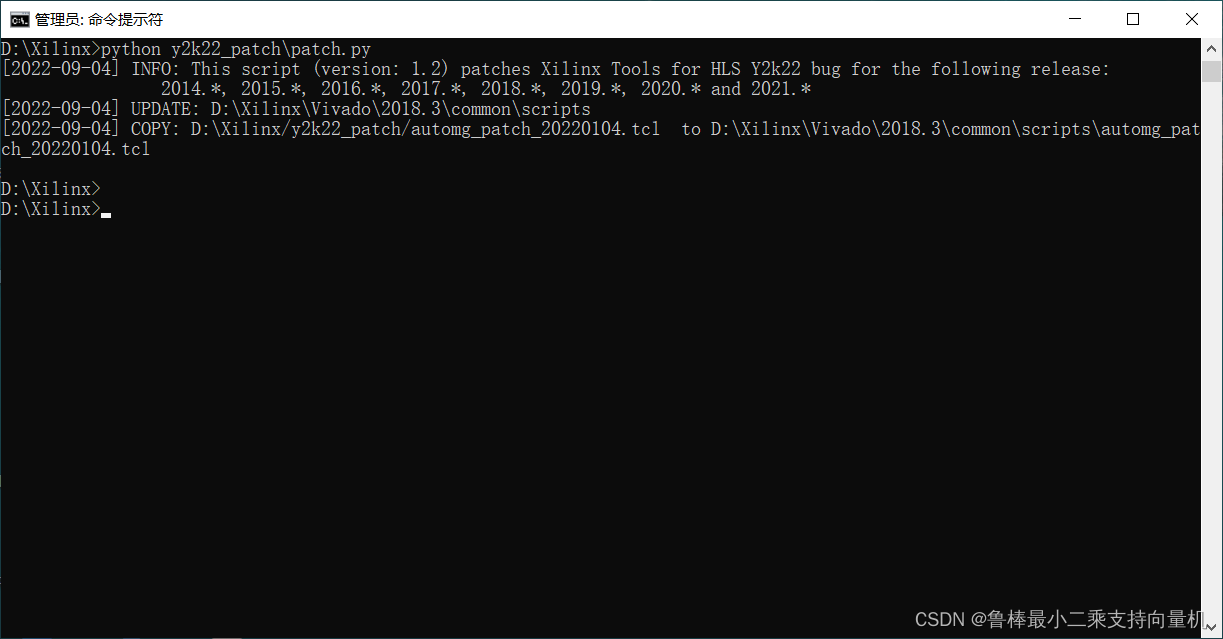

打开cmd，进入D:\Xilinx目录，执行命令python y2k22_patch\patch.py，如图所示：
在这里插入图片描述

完美解决

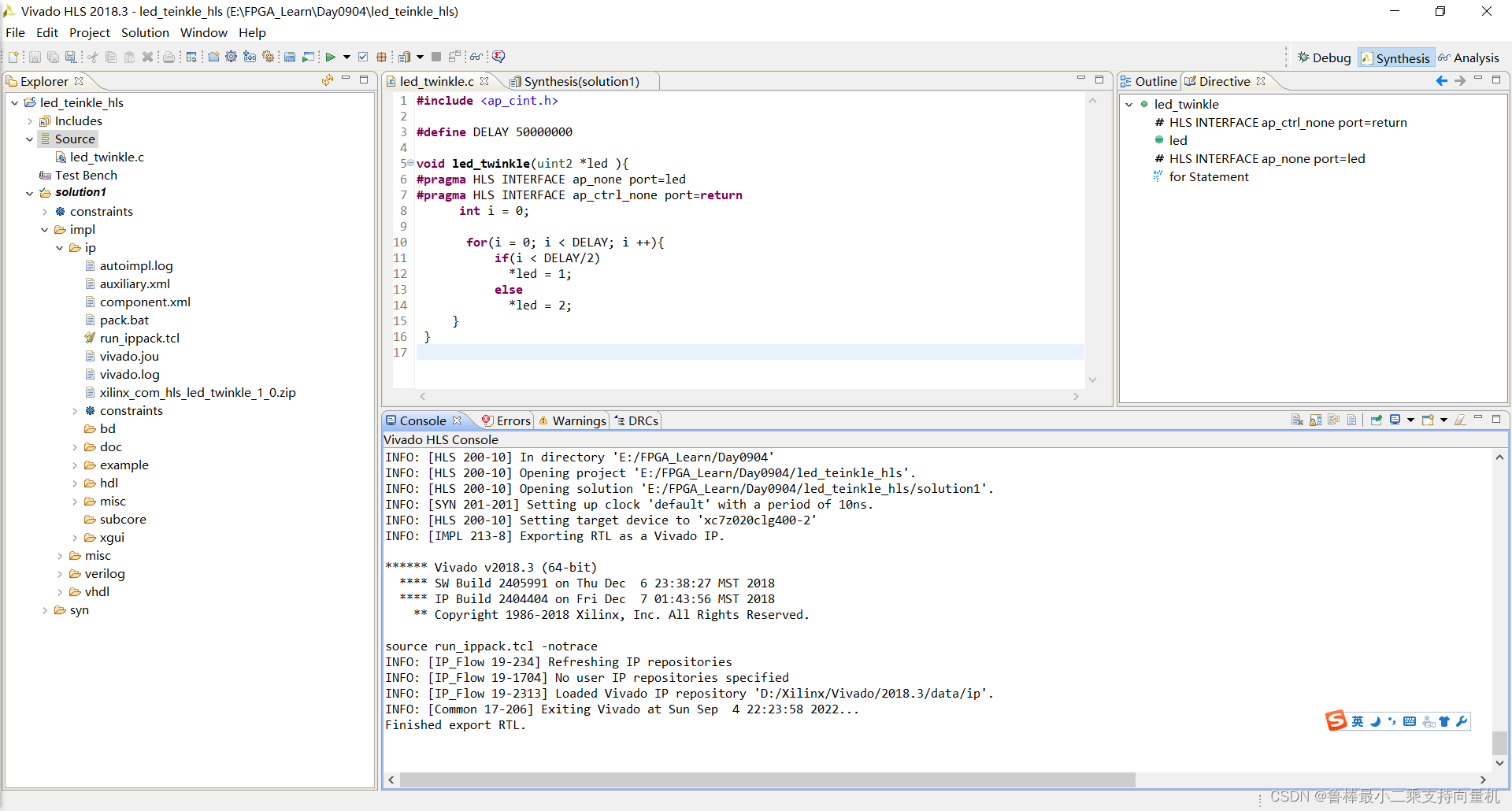

回到Vivado HLS重新导出IP核，不再报错，如图所示：
在这里插入图片描述
希望本文对大家有帮助，上文若有不妥之处，欢迎指正

分享决定高度，学习拉开差距
