Modelsim 相对于vivado自带的仿真器，仿真起来更快，效率更高，但是仿真带有IP核的文件时，需要额外加载对应的库文件，这一步容易搞混，导致仿真失败，之前也有总结过，这个月在用的时候算是弄清楚了来龙去脉，下面来总结一下使用Modelsim脚本仿真的流程。
1.1 modelsim 脚本框架

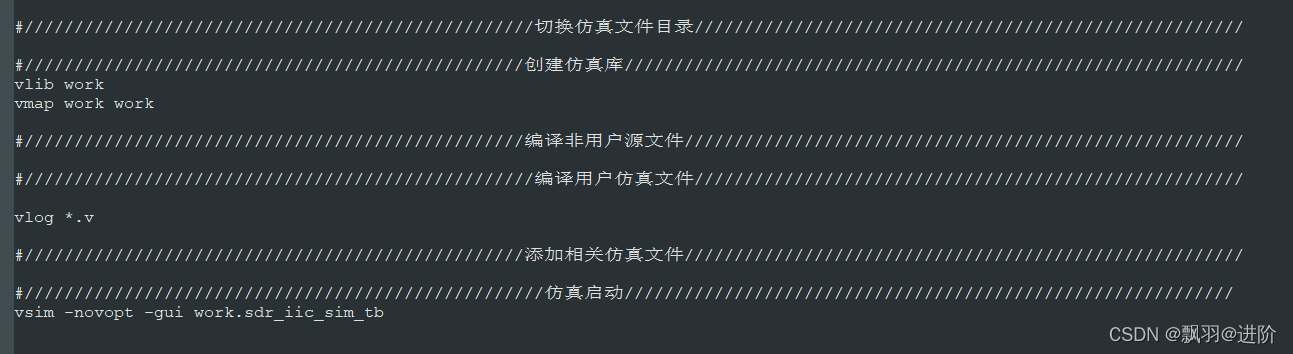

脚本在启动之后就可以自动执行了，效率比较高，不需要人为再操作GUI界面。下面是一个典型的modelsim脚本框架。

vlib work 该命令的作用是在该目录下建立一个work目录。
vmap work work 该命令的作用是将目前的逻辑工作库work和实际工作库work映射对应。
vlog *.v 是编译当前目录下的所有verilog文件。
vsim 是启动仿真，-novopt是禁止modelsim优化，这样可以防止modelsim优化掉一些比较重要的信号。-gui则是以gui模式(也就是有界面)打开仿真。work. 后面接的就是仿真顶层文件的名字。
上面这个框架在设计中没有IP核的前提下，是完全可以套用的。当设计中存在IP核时，仿真所需的文件就可以分为如下几类：设计文件、仿真文件、IP的仿照网表文件（通常文件名为xxxxxxsim.v或者sim_netlist.v）、IP核相关的库文件。
设计文件和仿真文件与上面的框架中基本一样，仿真文件有时候可能是System verilog文件，编译时，应写为vlog .sv。

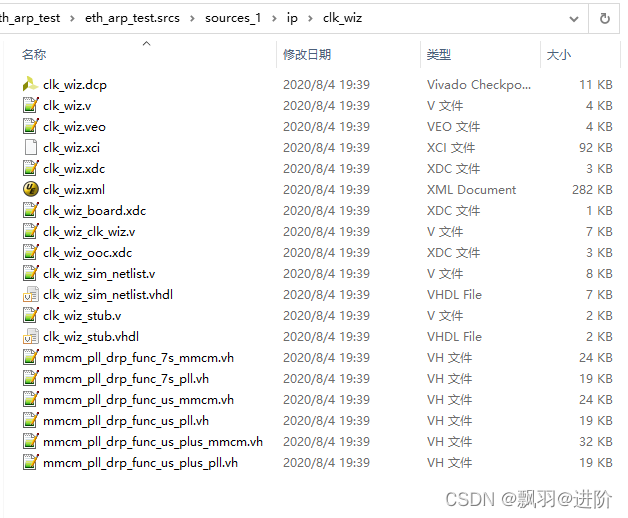

IP核的仿真网表文件一般在工程相应的文件夹中，Vivado的相应路径为

IP核相关的库文件一般需要专门生成，Vivado 生成IP库文件的步骤可以参考这个链接https://blog.csdn.net/shuwei1990/article/details/116748672

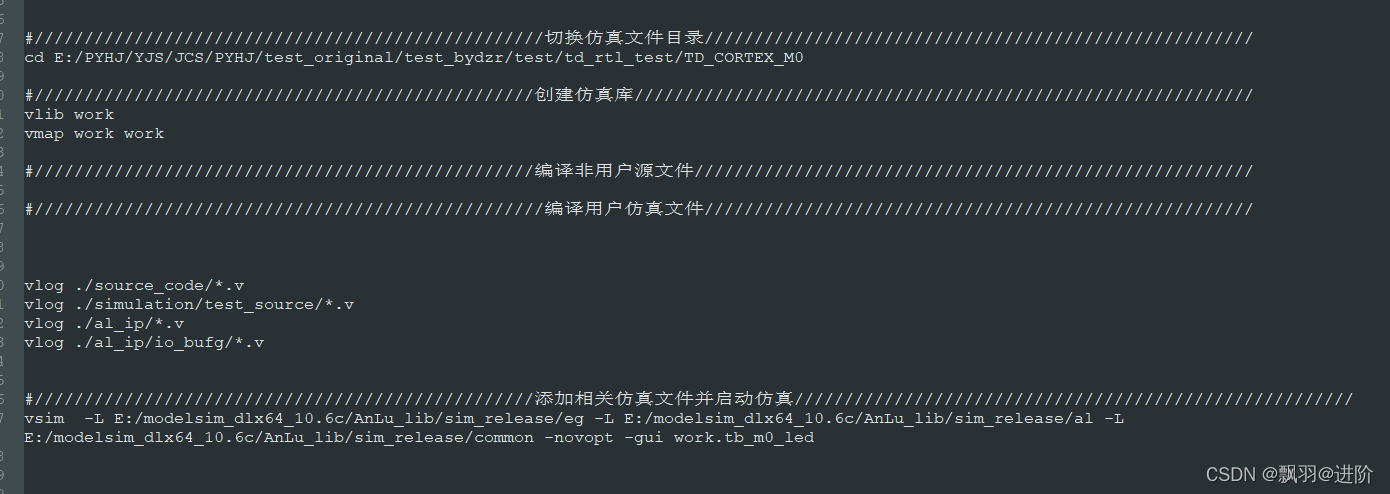

在完成上述步骤后，将设计文件，仿真文件，IP核网表文件进行编译（在脚本中使用vlog 指令，这里可以将设计文件，仿真文件，IP核网表文件分别放在不同的文件夹），同时加载IP核的相应仿真库文件（-L指令，后面是相应的IP库文件路径）如下图所示：

注意要将工作路径切换到对应路径上（使用cd指令）。编写完后保存为do文件（如sim_all. do）。

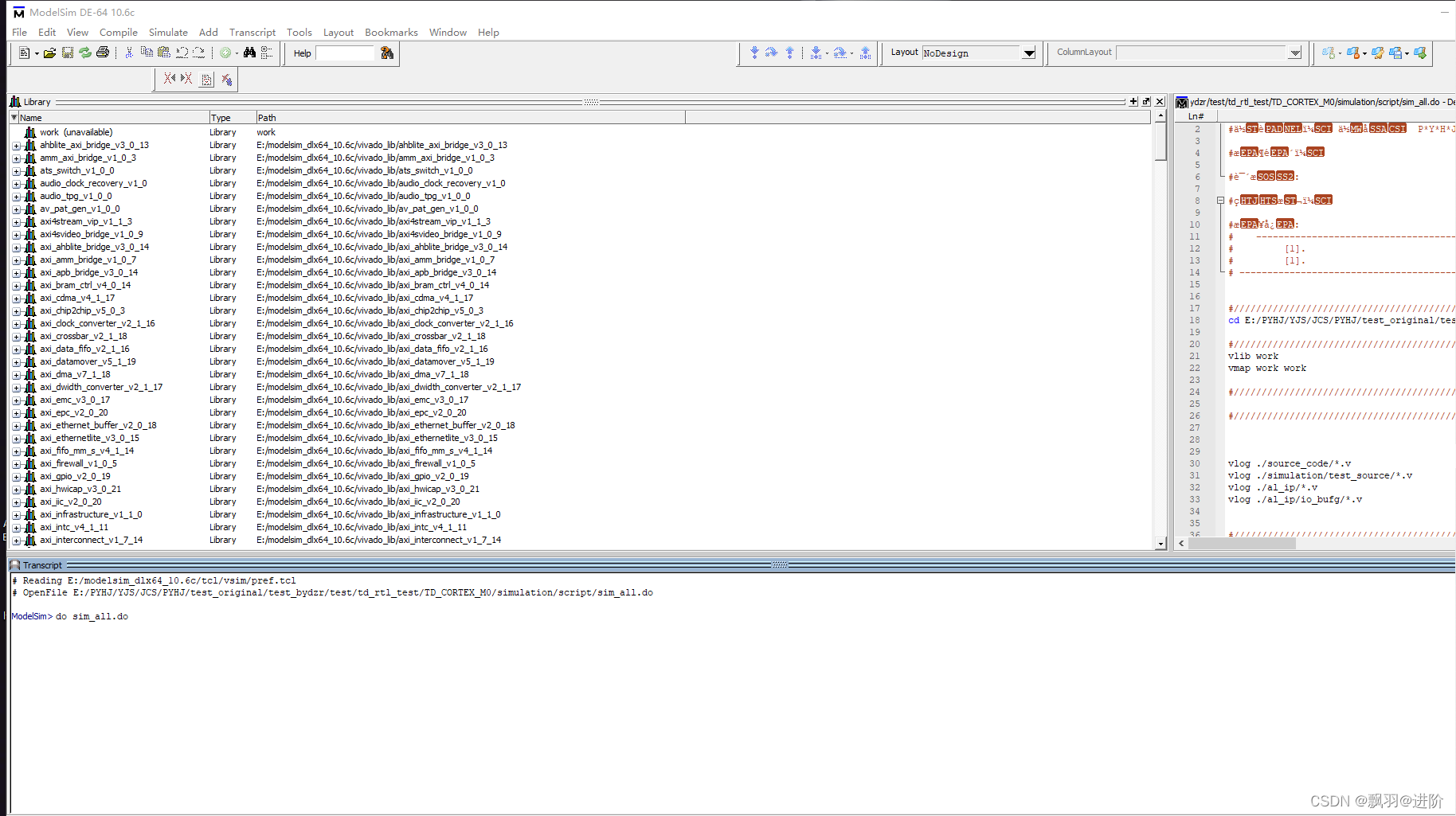

然后将此do文件用modelism打开，打开后在modelsim命令行中输入：do xxxx.do后按回车，便可以按照脚本所编写的内容进行仿真。如下所示：
