vcs 覆盖率收集2——覆盖率选项 + 合并覆盖率

---

前言

2023.3.20 继续学习跑回归测试，以及查看覆盖率

---

一、覆盖率

有两类覆盖率

• 代码覆盖率
• 功能覆盖率

对于code coverage，在编译和仿真需要加额外参数。对于function coverage，编译和仿真不需要加额外参数。

编译如果带有coverage选项，会在编译目录下，生成simv.vdb目录，里面包含了coverage model

1、覆盖率选项

使用的较多的是-cm, -cm_name, -cm_dir 这三个选项编译和仿真过程都要加上。

-cm：指定使能覆盖率的类型，包括：line、cond、fsm、tgl、path、branch和assert

-cm line+cond+fsm+tgl+branch+assert

-cm_count：在统计是否覆盖的基础上，进一步统计覆盖的次数
-cm_dir ：指定覆盖率统计结果的存放路径，默认是simv.vdb，更改默认的coverage model生成的目录
-cm_log：指定保存覆盖率结果的文本文件的名称
-cm obc：使能可观察覆盖率的编译
-cm_name：修改默认的test目录。对于每一个test，生成的coverage数据，默认是在simv.vdb/snps/coverage/db/testdata/test目录下。比如-cm_name load_test，那么coverage数据，就会生成在simv.vdb/snps/coverage/db/testdata/load_test目录下。

---

-cm_hier：指定覆盖率统计的范围，可以指定是module名、层次名和源文件等。0表示统计所有，1表示只统计当前层，2表示统计当前层和下一层，之后依次类推。
-cm_tgl mda：为Verilog 2001和SystemVerilog未打包的多维数组启用翻转覆盖
-cm_noconst：告诉VCS不要监视由于信号始终为1或0值而永远无法满足的条件或永远无法执行的线路
-cm_noseqconst：（没找到啥意思）
-cm_cond：由一个或多个参数指定的修改后的条件覆盖率

• basic：只有逻辑条件，没有多个条件
• std：仅逻辑和敏感条件
• allops：逻辑和非逻辑条件
• full：完整的逻辑和非逻辑，多种情况，不敏感条件
• event：事件控制的敏感列表位置中的信号都是条件
• anywidth：启用需要超过32位的条件
• for：如果启用for循环，则启用条件
• tf：在用户定义的任务和功能中启用条件

-cm_fsmcfg ：指定状态机覆盖率配置文件
-cm_line contassign：收集行覆盖率，并且忽略连续赋值语句
-cm_cond nocasedef：在统计case语句的条件覆盖率时，不考虑default条件未达到的情况

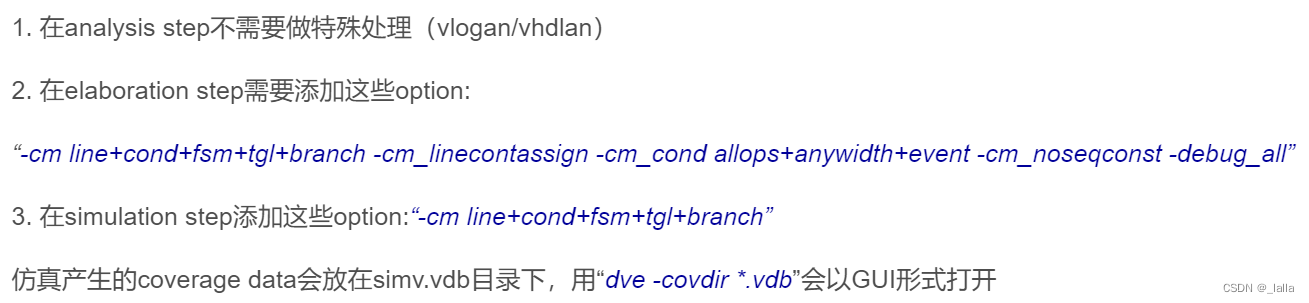

在编译代码的时候加上这些覆盖率选项
-cm line+cond+fsm+tgl+branch
-cm_linecontassign
-cm_cond allops+anywidth+event
-cm_noseqconst
-debug_all

参考链接：
VCS命令详解(一):编译命令
VCS 编译仿真方法总结

二、覆盖率查看

1、dve查看

dve -full64 -cov -dir simv.vdb

2、verdi查看

verdi -cov -covdir *.vdb/ &
verdi -cov -cov_dir simv.vdb

问题：不知道为啥没有license，目前只能用dve去看覆盖率，could not checkout verdi coverage license （未解决）
在eetop看到一个解决方法是，在src中添加license feature “VerdiCoverage”，再去生成license，我尝试过，dat文件里面有这个feature了，但是还是用verdi查看不了覆盖率

3、urg查看

在当前目录下，会生成 urgReport 目录，里面有生成的html文件，使用浏览器即可查看这些文件。

urg -dir simv.vdb
firefox urgReport  //表示用浏览器打开覆盖率，进行查看

三、合并覆盖率urg

urg：Unified Report Generator，将coverage数据转换为html格式
-dir：指定需要拿到的db的hier
-dbname：指定输出的merge db的hier
-elfile：指定exclusive的file，这样更好计算coverage
-elfilelist：忽略中每一个.el文件
-noreport：不输出最终的report，只是merge db
-report：输出report
-format text/both：指定report的输出格式，both意思是两种格式都输出
-matric [line，cond，fsm，tgl，branch，assert]：执行计算的coverage类型
-parallel：并行merge
-full64：以64bit的程序进行merge，如果是64位，也可以不加这个选项
-warn none：忽略warning信息
-metric：+line等等，意思位提取特定的coverage

这行代码的功能是，从当前目录下查找vdb文件，将其覆盖率进行合并，合并后的文件叫做merged.vdb，且是并行merge的，最后输出report，文件名叫做urgReport，里面有html格式的覆盖率。

urg -full64 -dir *.vdb -dbname merged -parallel -report urgReport

假如修改了覆盖率相关的代码，如新添加了coverpoint等等，希望把新收集的和以前的merge到一起，可以使用选项-flex_merge union，不希望合并就使用-flex_merge drop

urg -full64 -flex_merge union -dbname <merge_coverage_name>.vdb  -dir  simv.vdb &

urg -full64 -flex_merge drop  -dbname <merge_coverage_name>.vdb  -dir  simv.vdb &
