关于quartus primer pin planner 分配管脚会出现不知名管脚的情况

最新推荐文章于 2024-05-09 15:47:08 发布
最新推荐文章于 2024-05-09 15:47:08 发布
阅读量2.9k 收藏 10
点赞数 8
分类专栏： FPGA调试 文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42152202/article/details/119822954
版权

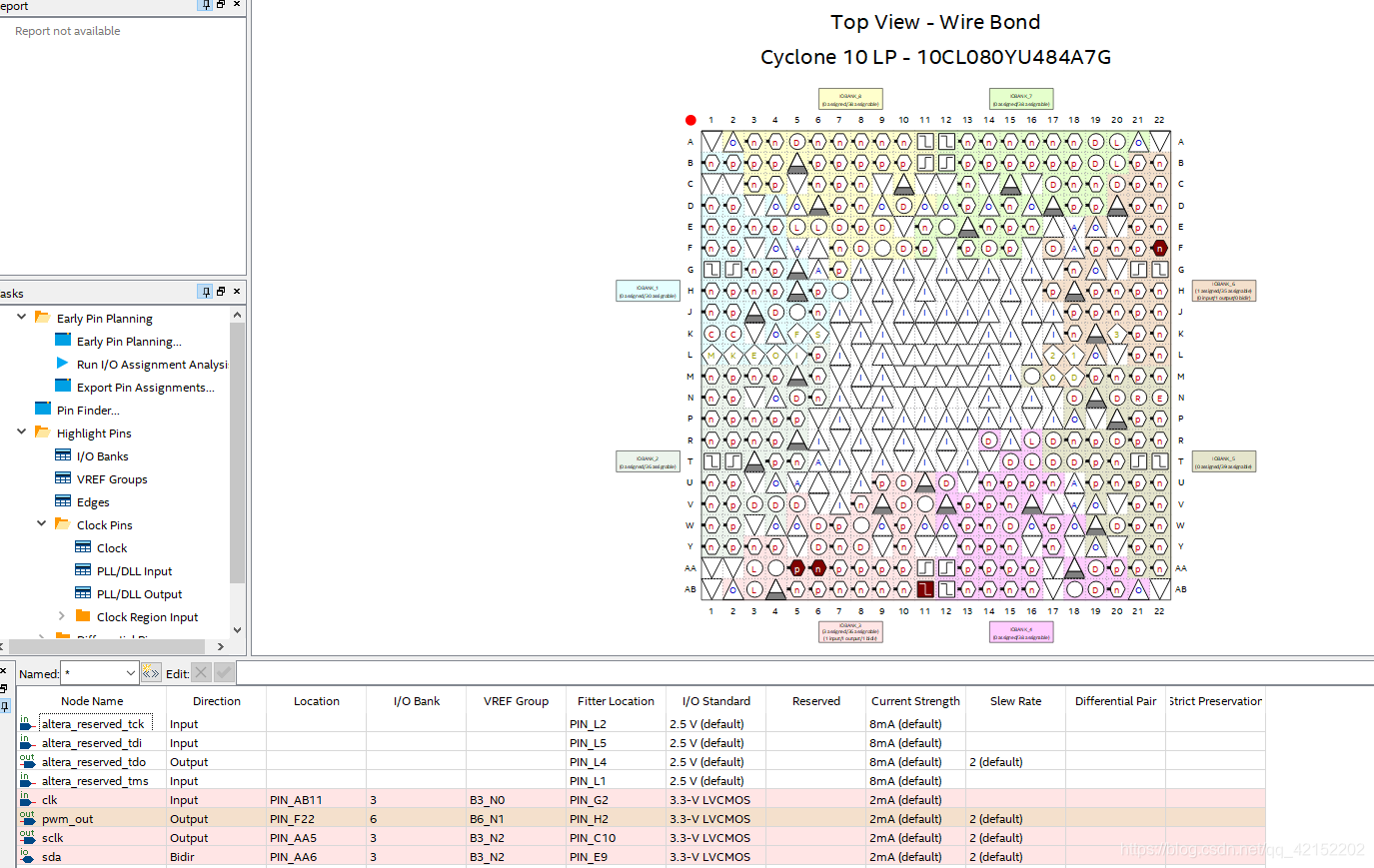

在分配管脚的时候会出现altera_reserved_tck,altera_reserved_tdi,altera_reserved_tdo,altera_reserved_tms这些管脚如下图。这些引脚是JTAG引脚，会自动分配，不用关心。
