CAN-BUS 物理层

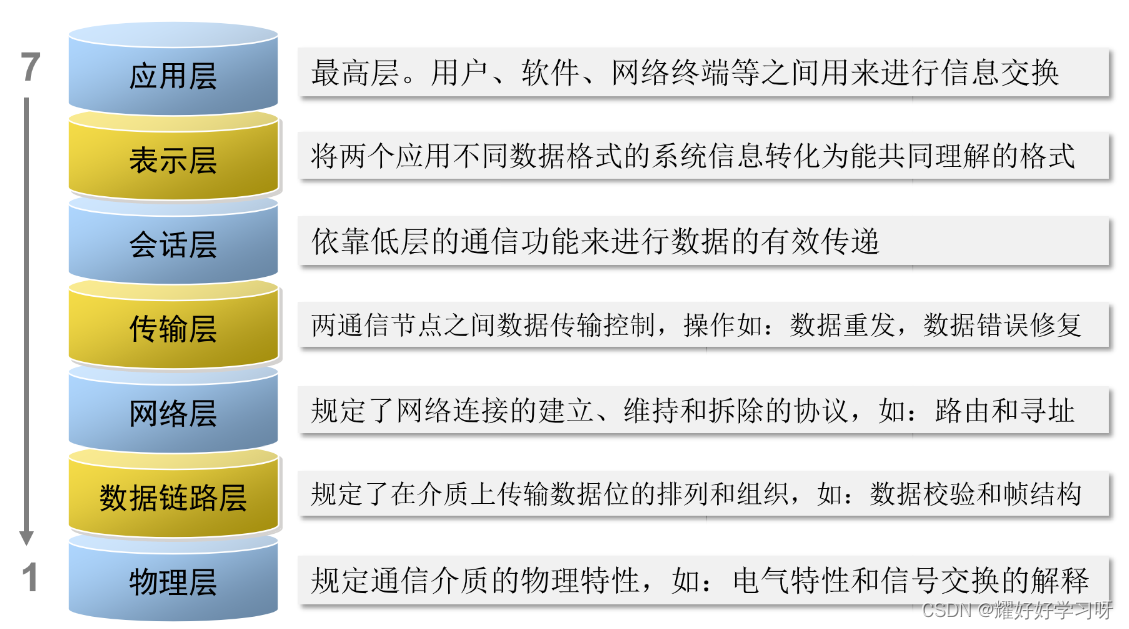

OSI七层模型

OSI七层模型，亦称OSI（Open System Interconnection）。参考模型是国际标准化组织（ISO）制定的一个用于计算机或通信系统间互联的标准体系，一般称为OSI参考模型或七层模型。它是一个七层的、抽象的模型体，不仅包括一系列抽象的术语或概念，也包括具体的协议。

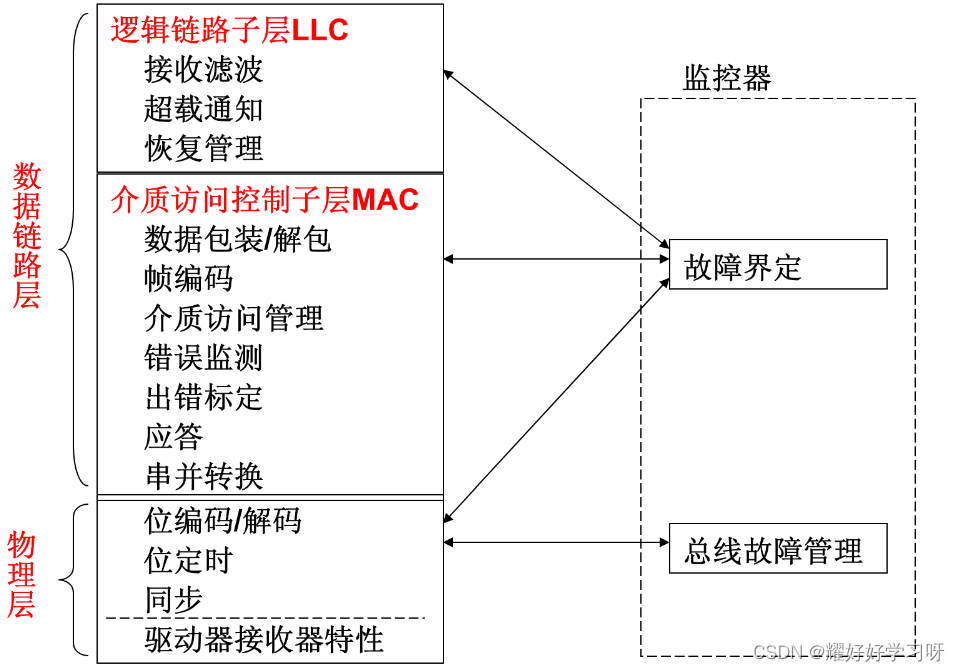

根据ISO/OSI参考模型，CAN2.0规范细分为以下不同的层次：数据链路层和物理层



物理层

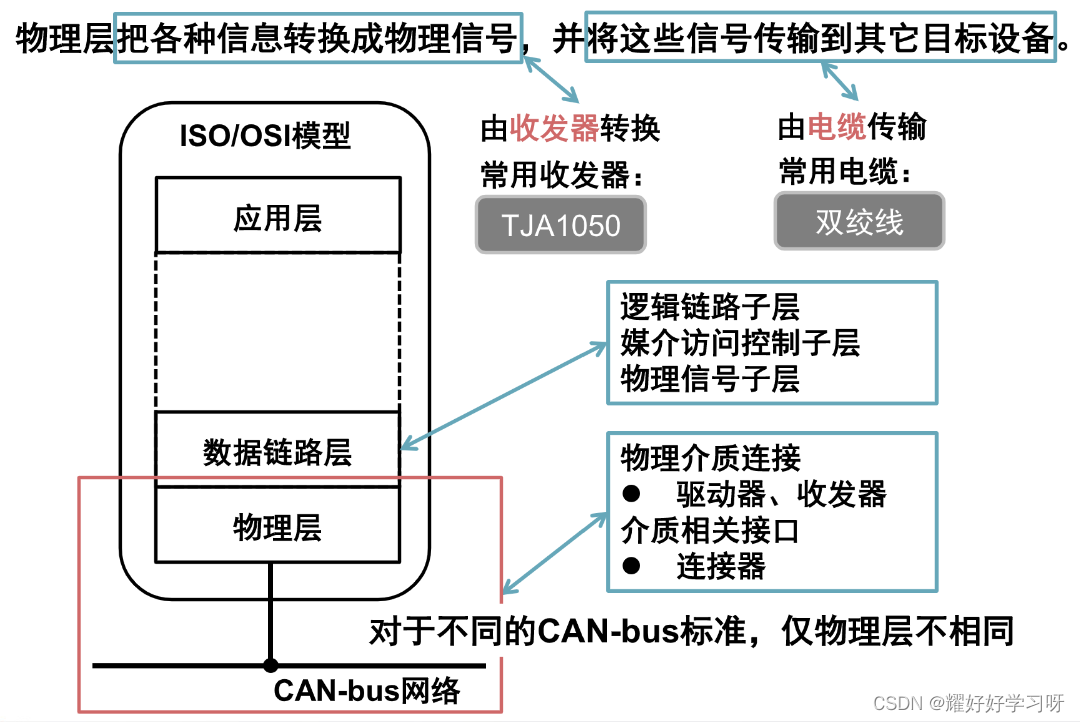

物理层的主要功能是：利用传输介质为数据链路层提供物理连接，实现比特流的透明传输。定义信号是如何实际地传输的，因此涉及到位时间、位编码、同步的解释。技术规范没有定义物理层的驱动器/接收器特性，以便允许根据它们的应用，对发送媒体和信号电平进行优化
物理层的作用是实现相邻计算机节点之间比特流的透明传送，尽可能屏蔽掉具体传输介质和物理设备的差异。使其上面的数据链路层不必考虑网络的具体传输介质是什么。“透明传送比特流”表示经实际电路传送后的比特流没有发生变化，对传送的比特流来说，这个电路好像是看不见的。

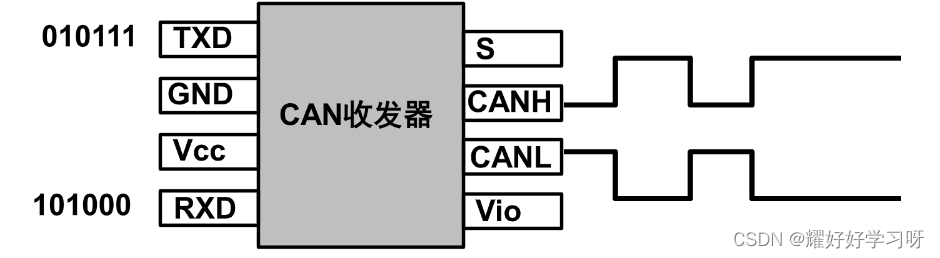

 CAN收发器

CAN收发器负责逻辑信号与物理信号的转换。

1、将逻辑信号转换成物理信号，此 收发器转换得到的信号为差分电平信号。

2、将物理信号转换成逻辑信号，此收发器将差分电平信号转换为逻辑信号。

信号电平

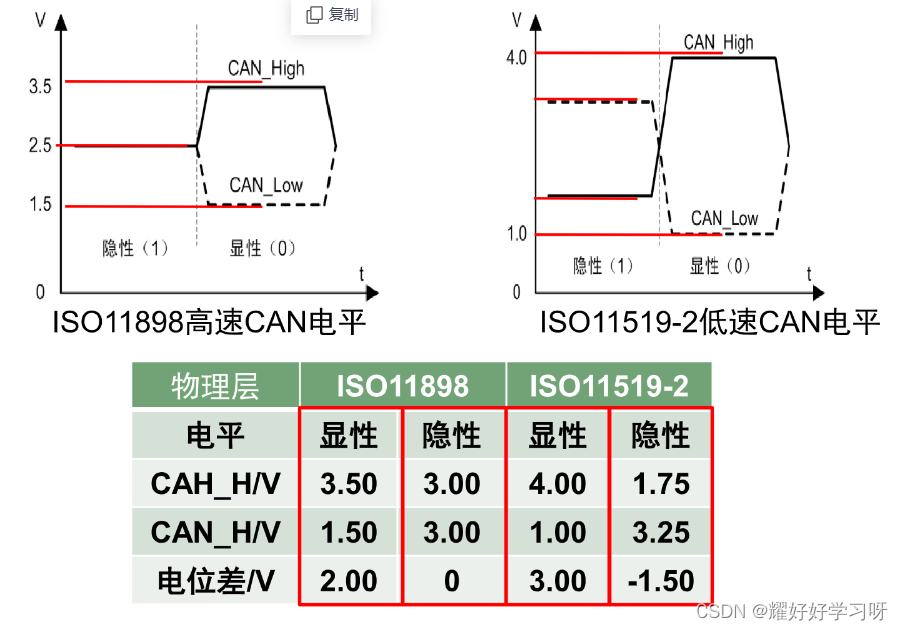

CAN-bus发布了ISO11898和ISO11519两个通信标准，此两个标准中差分电平的特性不相同。ISO11898标准是通信速度为125Kbps-1Mbps的CAN高速通信标准，ISO11519标准是通信速度为125Kbps以下的低速CAN通信标准。

 高速CAN与低速CAN之间的区别是在显隐性时的CAN_H，CAN_L电平值，另外，高速CAN和低速CAN之间是不能通信的

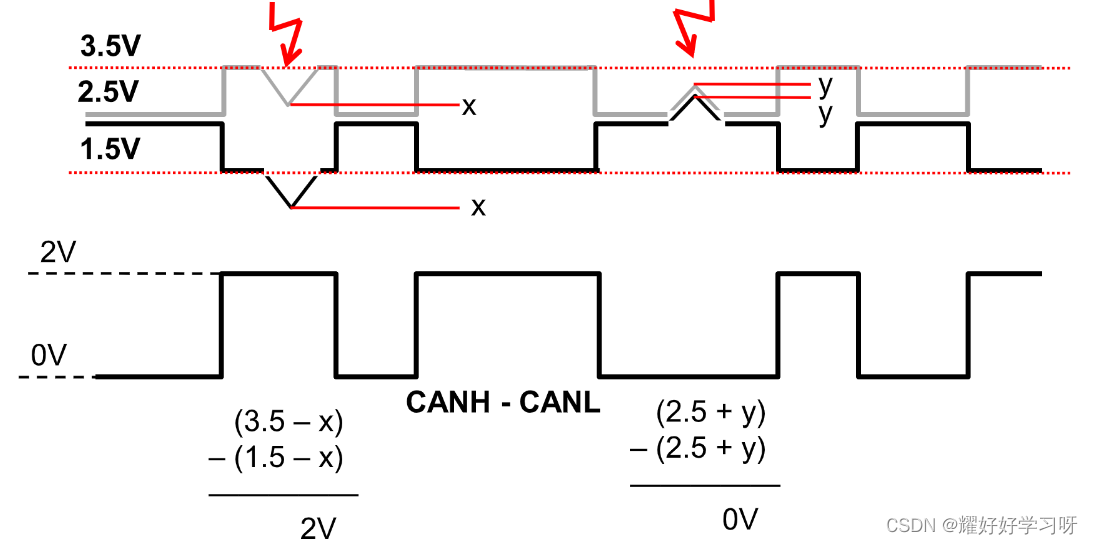

双绞线抑制共模干扰

抑制原理：双绞线上传输差分信号，共模干扰使信号线上产生相同幅度和相位的干扰脉冲。信号受到共模干扰后，信号差值不变，信号依然正确传输。

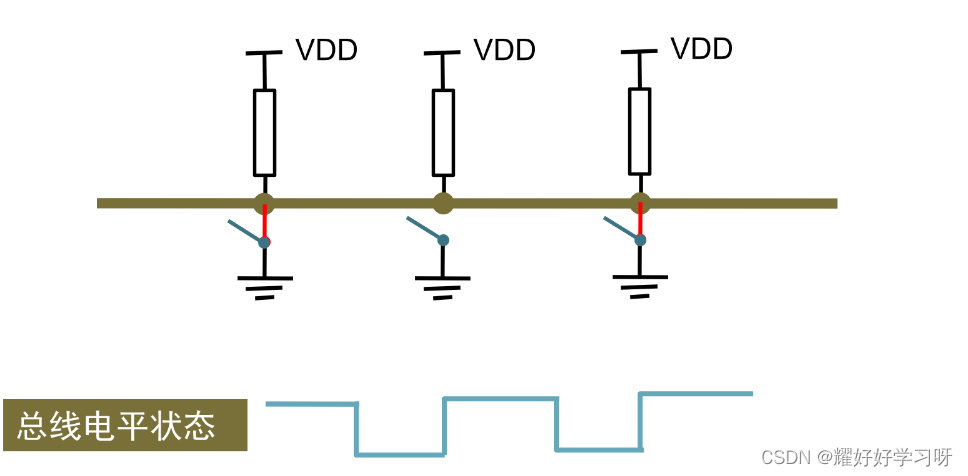

 线“与”原理

多个节点并接到同一总线上时，只要其中一个节点输出低电平，总线就为低电平，只有所有节点输出高电平时，总线才为高电平。



 同步通信和异步通信

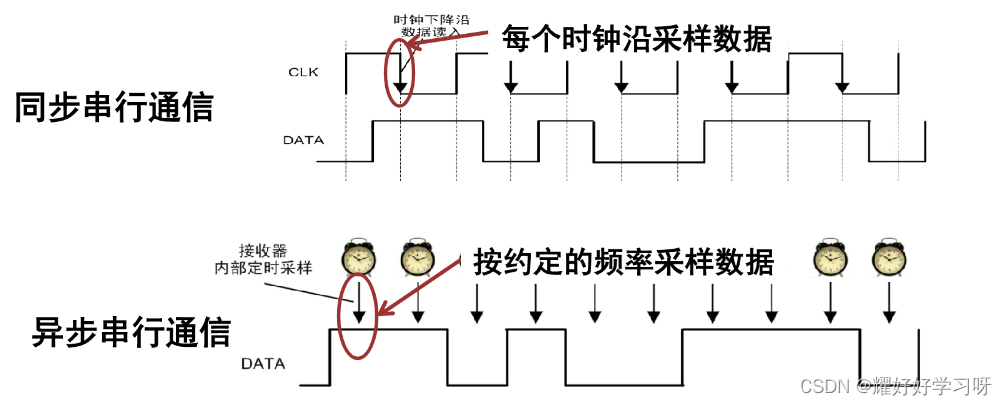

同步通信和异步通信的区别：

1、同步串行通信需要时钟信号线，异步串行通信不需要时钟信号线。

2、同步串行通信的采样点由时钟信号决定，异步串行通信的采样点由内部定时触发。

3、同步串行通信的缺点是多了一条时钟线，异步串行通信的缺点是波特率误差会产生通信错误。

 如何消除波特率误差产生的通信错误

1、提高时钟精度，使波特率尽量接近标准波特率。此方法使设备成本激增，只能减少误差，仍无法消除累计误差。

2、同步：隔一段时间后所有节点时钟计时归0一次。此方案经济可靠，可以消除累计误差。

CAN-BUS同步策略

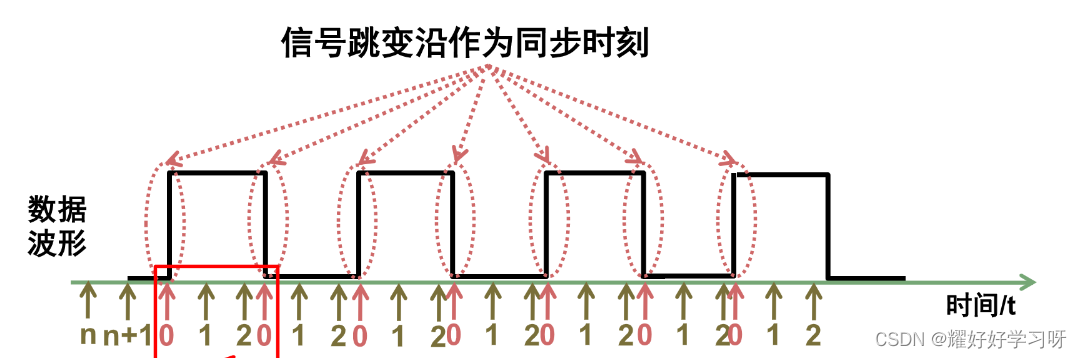

CAN-bus规定信号的跳变沿时刻进行同步，将累计误差限制在两个跳变沿之间。

若发送多个相同的位无跳变沿用于同步时，将会导致产生累计误差。如何消除累计误差呢？这就需要进行位填充，填充规则为在连续五个相同位之后插入一个相反位，产生跳变沿用于同步。

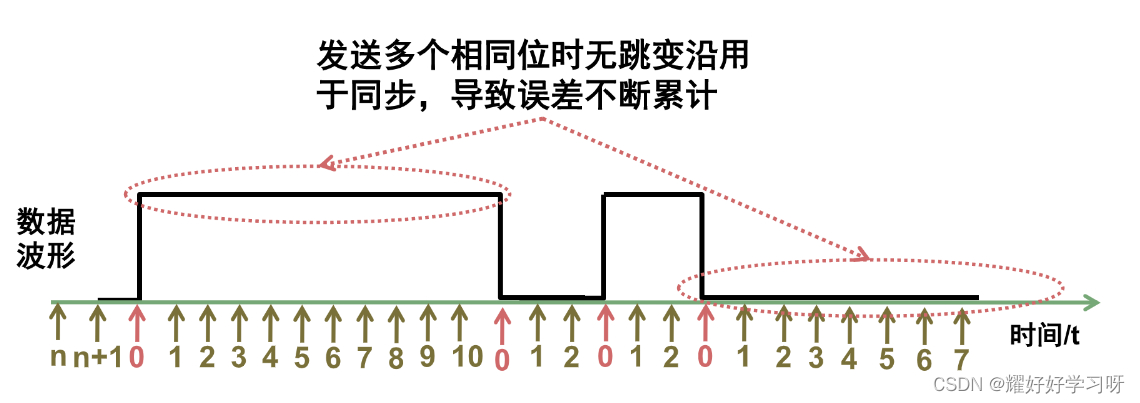

 未进行位填充前

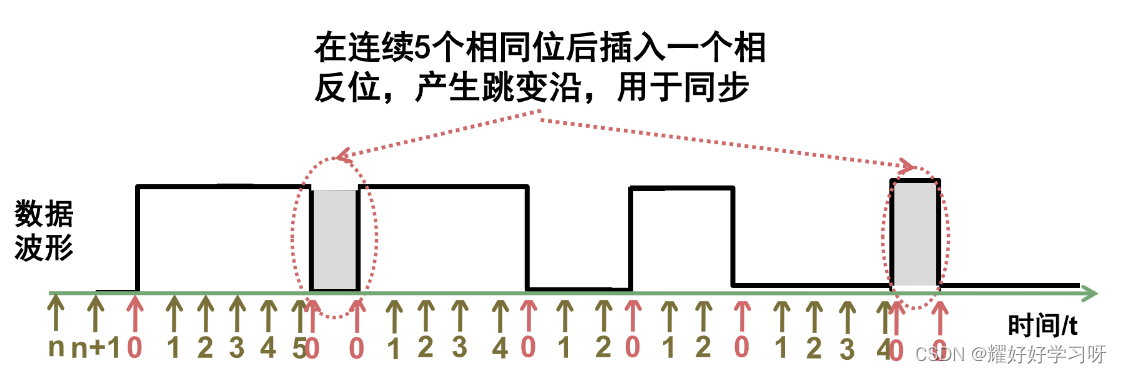

进行位填充后

传输速率与距离

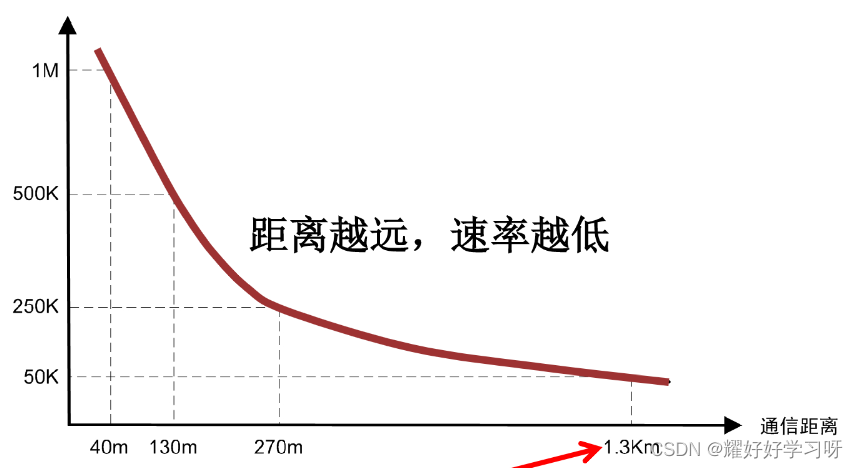

CAN通信距离与速率成反比，当通信距离太长时可以使用CAN 网关或网桥等设备划
分子网，使子网通信速率与距离在规定范围内。

终端电阻

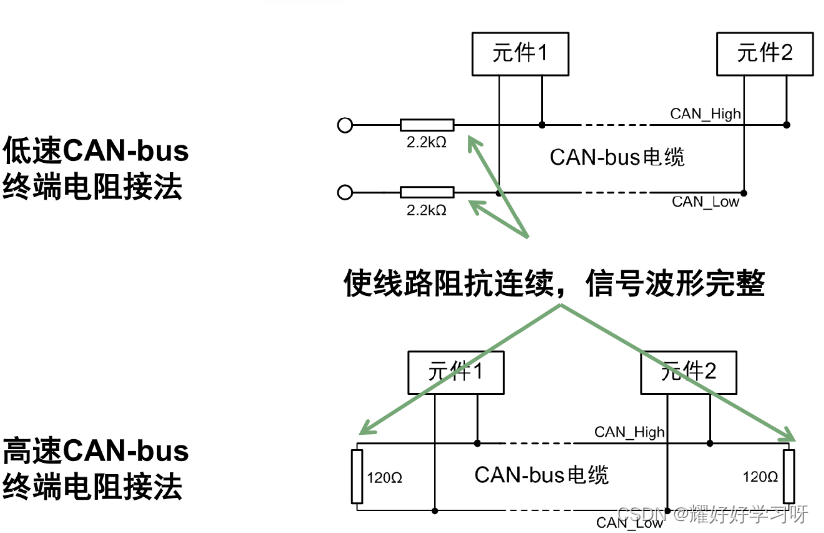

终端电阻用于减少通信线路上的反射，避免引起电平变化而导致数据的传输信错误。



---
