AXI接口简介

AXI接口，全称为Advanced eXtensible Interface，是ARM公司推出的一种高性能、低成本、可扩展的高速总线接口。AXI接口是ARM公司提出的AMBA（Advanced Microcontroller Bus Architecture）高级微控制器总线架构的一部分。2003年发布了AXI的第一版即AXI3.0（称为AXI3），2010年发布了AXI的第二版即AXI4.0（称为AXI4）。

主要特点：

高性能、高带宽、低延迟：AXI接口被设计用于需要高性能、高带宽和低延迟的应用场景。
灵活性和可扩展性：AXI接口具有高度的灵活性和可扩展性，可以适应不同的应用场景和系统需求。
支持多种传输类型：包括读取、写入、缓存、锁定和原子性操作。
支持多个主设备和从设备，支持不对齐的数据传输：可以方便地构建高度集成的系统。
总线的地址/控制和数据通道是分离的，具有分离的读/写数据通道；
支持突发传输，突发传输过程中只需要首地址；
支持显著传输访问和乱序访问，更加容易进行时序收敛

类型与版本：

AXI接口有三种主要类型：AXI4、AXI4-Lite和AXI4-Stream。
AXI4：最完整、最全面的版本，支持大量的高级特性，如数据一致性、QoS（Quality of Service）、多周期传输、多个地址通道等。
AXI4-Lite：简化版，只支持简单的读写操作，适用于对带宽要求不高的设备。主要用于访问一些低速外设中的寄存器
AXI4-Stream：面向流数据的版本，适用于数据流传输，如音视频数据，高速 AD、PCIe、DMA 接口等需要高速数据传输的场合

技术细节：

地址/控制和数据通道分离：使得AXI接口在数据传输时具有更高的灵活性和效率。
支持不对齐的数据传输：增加了数据传输的灵活性。
支持突发传输：在突发传输过程中只需要首地址，提高了数据传输的效率。
分离的读/写数据通道：进一步提高了数据传输的并行性和效率。

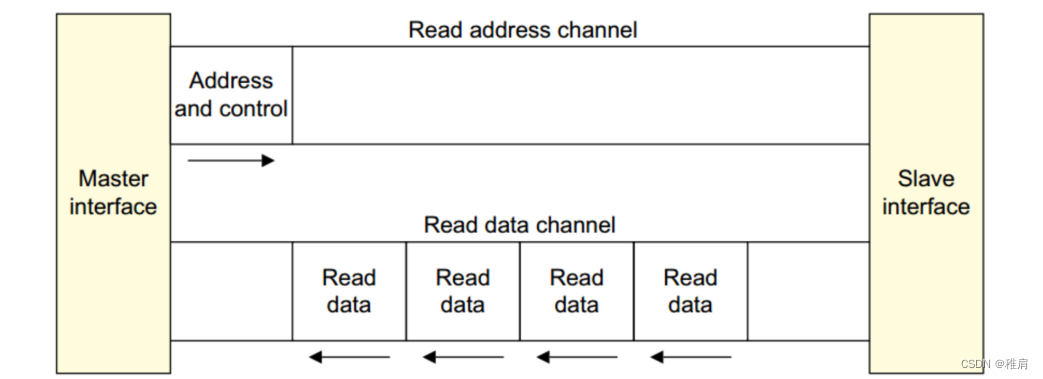

读传输过程，主机首先在读地址通道给出读地址和控制信号，然后从机由读数据通道返回读出的数据，主机从该地址连续突发读出四个数据。

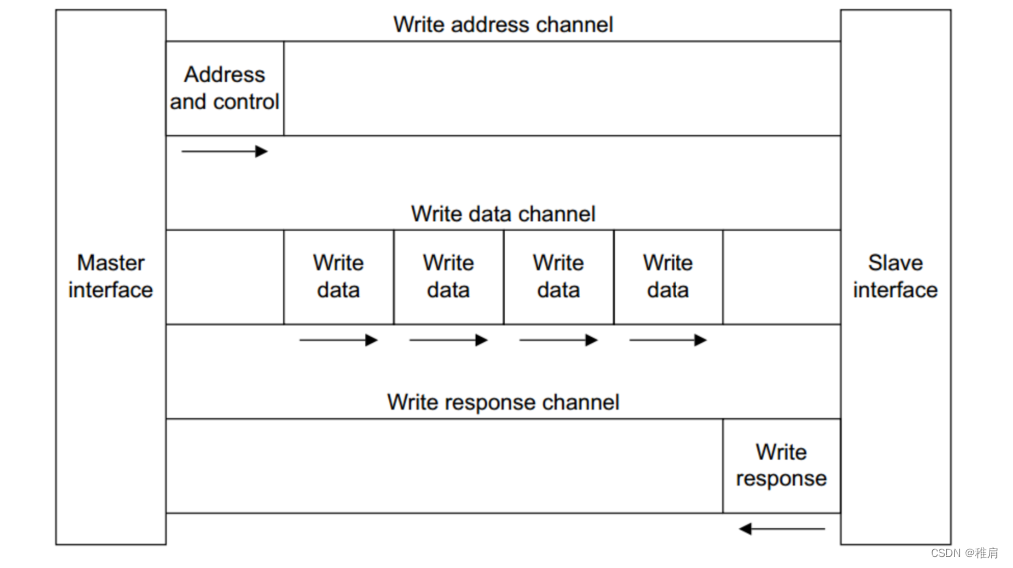

写传输过程中，用到了写地址、写数据和写响应三个通道。突发写四个数据。

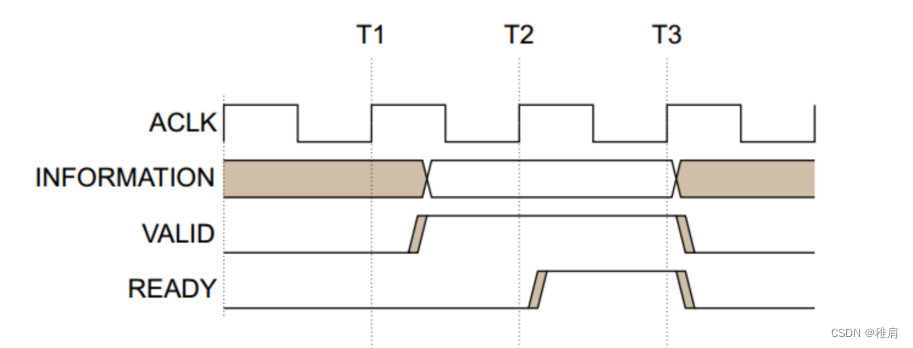

AXI 总线中的每个通道都包含了一组信息信号，还有一个 VALID 和一个 READY 信号。所有的输入信号都在是 ACLK 的上升沿采样，输出信号在上升沿后改变。T1时刻后，源端VALID信号拉高，说明 INFORMATION信号线上传输的是有效的地址、数据或者控制信息。T2时刻，目的端READY信号拉高，说明准备好接受数据。T3时刻开始进行数据传输。

应用场景：

AXI接口广泛应用于数字系统中，特别是嵌入式系统、FPGA和ASIC设计中。
用于连接处理器、内存、外设以及其他硬件模块之间，提供了一种灵活、可扩展的通信方式。
