本系列文章从零开始用python搭建时域有限差分算法的架构，具有网格设置、边界条件设置、光源设置、监视器设置、多种图形设置等功能。能够仿真出二维光栅或者三维端面耦合器的耦合效率。本章主要讲解fdtd的主要原理。

1、fdtd原理简介

1.1基本方程

​ 构造FDTD算法的出发点是麦克斯韦时域方程

$$\begin{gathered} \nabla \times H=\partial D/\partial t+J \\ \nabla \times E=-\partial B/\partial t-M \\ \nabla \cdot D={\rho }_e \\ \nabla \cdot B={\rho }_m \end{gathered}$$
式中：E为电场强度（$V/m$）;D为电位移（$C/m^2$ ）;H为磁场强度（$A/m$）；B为磁通量密度（$Wb/m^2$ ）；J为电流密度（$A/m^2$ ）；M为磁流密度（$V/m^2$ ）；rhoe为电荷密度（$C/m^2$）；rhom为磁荷密度（$Wb/m^2$ ）。

​ 对线性、各向同性和非色散媒质可以写成：
$$\begin{gathered} D=ϵE \\ B=\mu H \end{gathered}$$
式中：$ϵ$为媒质的介电常数，$\mu$为媒质的磁导率。在自由空间，有：

$$\begin{gathered} ϵ={ϵ}_0=8.854\times 10^{-12}F/m \\ \mu ={\mu }_0=4\pi \times 10^{-7}H/m \end{gathered}$$
​ 上式有两个矢量方程组成，在三维空间每个矢量方程可以分解为三个标量方程，因此麦克斯韦旋度方程可以表示成六个标量方程，在直角坐标系下，有：

$$\begin{gathered} \frac{\partial D_x}{\partial t}=\frac{1}{\sqrt{{ϵ}_0{\mu }_0}}(\frac{\partial H_z}{\partial y}-\frac{\partial H_y}{\partial z}) \\ \frac{\partial D_y}{\partial t}=\frac{1}{\sqrt{{ϵ}_0{\mu }_0}}(\frac{\partial H_x}{\partial z}-\frac{\partial H_z}{\partial x}) \\ \frac{\partial D_z}{\partial t}=\frac{1}{\sqrt{{ϵ}_0{\mu }_0}}(\frac{\partial H_y}{\partial x}-\frac{\partial H_x}{\partial y}) \\ \frac{\partial H_x}{\partial t}=\frac{1}{\sqrt{{ϵ}_0{\mu }_0}}(\frac{\partial E_y}{\partial z}-\frac{\partial E_z}{\partial y}) \\ \frac{\partial H_y}{\partial t}=\frac{1}{\sqrt{{ϵ}_0{\mu }_0}}(\frac{\partial E_z}{\partial x}-\frac{\partial E_x}{\partial z}) \\ \frac{\partial H_z}{\partial t}=\frac{1}{\sqrt{{ϵ}_0{\mu }_0}}(\frac{\partial E_x}{\partial y}-\frac{\partial E_y}{\partial x}) \end{gathered}$$

1.2 三维问题FDTD更新方程

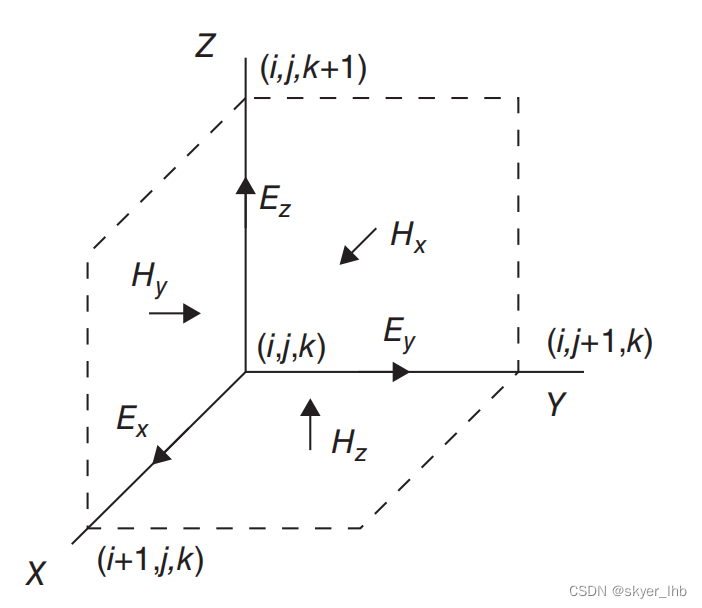

​ 最初的FDTD是由Yee细胞来描述的，假设E和H场交错在一个单元格周围，其原点在位置i、j和k。每个E场位于距离原点方向方向的半个单元格宽度；除了方向外，每个H场在每个方向上都偏移半个单元格。

电磁场的更新方程如下：

$$\begin{gathered} D_z^{n+1/2}(i,j,k+\frac{1}{2})=D_z^{n-1/2}(i,j,k+\frac{1}{2})+\frac{\Delta t}{\Delta x\cdot \sqrt{{ϵ}_0{\mu }_0}} \\ [H_y^n(i+\frac{1}{2},j,k+\frac{1}{2})-H_y^n(i-\frac{1}{2},j,k+\frac{1}{2}) \\ -H_x^n(i,j+\frac{1}{2},k+\frac{1}{2})+H_x^n(i,j-\frac{1}{2},k+\frac{1}{2})] \\ {H}_z^{n+1}(i+\frac{1}{2},j+\frac{1}{2},k)=H_z^n(i+\frac{1}{2},j+\frac{1}{2},k)+\frac{\Delta t}{\Delta x\cdot \sqrt{{ϵ}_0{\mu }_0}} \\ [E_x^{n+1/2}(i+\frac{1}{2},j+1,k)-E_x^{n+1/2}(i+\frac{1}{2},j,k) \\ -E_y^{n+1/2}(i+1,j+\frac{1}{2},k)+E_y^{n+1/2}(i,j+\frac{1}{2},k)] \end{gathered}$$

其中n+1表示一个时间步长之后。对于3D FDTD仿真，电场和磁场都是思维数据，其中前三维表示x、y、z空间，第四位表示x、y、z分量。Nx、Ny、Nz表示空间长度。

E = np.zeros((Nx, Ny, Nz, 3))
H = np.zeros((Nx, Ny, Nz, 3))

计算旋度：

def curl_E(E) :
    curl = np.zeros(E.shape)

    curl[:, :-1, :, 0] += E[:, 1:, :, 2] - E[:, :-1, :, 2]
    curl[:, :, :-1, 0] -= E[:, :, 1:, 1] - E[:, :, :-1, 1]

    curl[:, :, :-1, 1] += E[:, :, 1:, 0] - E[:, :, :-1, 0]
    curl[:-1, :, :, 1] -= E[1:, :, :, 2] - E[:-1, :, :, 2]

    curl[:-1, :, :, 2] += E[1:, :, :, 1] - E[:-1, :, :, 1]
    curl[:, :-1, :, 2] -= E[:, 1:, :, 0] - E[:, :-1, :, 0]
    return curl


def curl_H(H) :
    curl = np.zeros(H.shape)

    curl[:, 1:, :, 0] += H[:, 1:, :, 2] - H[:, :-1, :, 2]
    curl[:, :, 1:, 0] -= H[:, :, 1:, 1] - H[:, :, :-1, 1]

    curl[:, :, 1:, 1] += H[:, :, 1:, 0] - H[:, :, :-1, 0]
    curl[1:, :, :, 1] -= H[1:, :, :, 2] - H[:-1, :, :, 2]

    curl[1:, :, :, 2] += H[1:, :, :, 1] - H[:-1, :, :, 1]
    curl[:, 1:, :, 2] -= H[:, 1:, :, 0] - H[:, :-1, :, 0]

    return curl

1.3 FDTD方法的稳定条件

​ FDTD方法的数值稳定性要求时间增量delta t相对于空间网格小于一特定值，即有：

$$\Delta t⩽\frac{1}{c\sqrt{\frac{1}{(\Delta x{)}^2}+\frac{1}{(\Delta y{)}^2}+\frac{1}{(\Delta z{)}^2}}}$$
式中c为自由空间中的光速。方程表明，在一个时间步长内，不容许波进行距离超过一个网格的尺寸。

D = int(Nx > 1) + int(Ny > 1) + int(Nz > 1) #计算仿真维度
max_courant_number = float(self.D) ** (-0.5)
courant_number = 0.99 * max_courant_number #计算稳定因子
inverse_permittivity = np.ones((Nx, Ny, Nz, 3)) / float(permittivity) #计算介电常数的倒数
inverse_permeability = np.ones((Nx, Ny, Nz, 3)) / float(permeability)#计算磁导率的倒数

curl = curl_H(self.H)
E += courant_number * inverse_permittivity * curl #更新电场

curl = curl_E(E)
H -= courant_number * inverse_permeability * curl #更新磁场
