Verilog实现---时钟信号的90°相移

实现目标

最近想设计一个实现时钟信号90°相移的代码，网上的都是通过FPGA调用PLL或者MCMM来实现的，奈何我是数字IC设计，没有这样的IP，只能自己苦想了一个办法用Verilog实现。

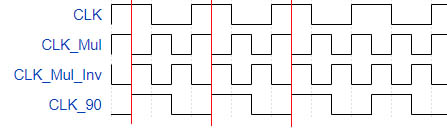

首先要有想相移时钟的至少两倍频时钟，然后对这个倍频时钟取反，用得到的反倍频时钟去采样想要相移的时钟即可得到90°相移的时钟信号，可以参考以下的时序图

代码和说明

因为倍频同样需要PLL或MCMM等IP，我同样无法用，故这次写的代码是用时钟分频得到想要相移的时钟的，顶层具体代码如下：

//-----------------------------------------------------------------------------------------------
//   Copyright         :
//   Author            :        Luk.wj
//   File Name         :        clk_90
//   Module Name       :        clk_90
//   Create            :        2021.12.09
//   Revise            :
//   Fuction           :
//-----------------------------------------------------------------------------------------------

module CLK_90 (
    input clk_256,
    input rst_n,
    output reg clk_out
);

wire clk_128;
assign clk_256_inv = ~clk_256;
Div#(
    .cnt_width ( 2 ),
    .fre_div   ( 2 )
)u_Div(
    .rst_n     ( rst_n     ),
    .clk_in    ( clk_256   ),
    .clk_out   ( clk_128   )
);

always @(posedge clk_256_inv or negedge rst_n) begin
   if(!rst_n) clk_out <= 1'b0;
   else       clk_out <= clk_128;
end

endmodule

上面的代码调用了一个分频子模块，是我自己写的代码，具体可以参考我另一篇博文：
Verilog—1/x整数分频器通用代码.

测试结果和建议

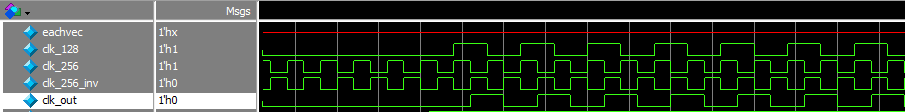

前仿真的结果如下：

前仿真结果完美。

后仿真因为布局布线的问题，得到相移信号会有所延迟，我在FPGA上面验证了一下，比理想情况延迟了0.2ns，这对我的设计是无法接受的。另外，这次设计是把时钟信号当普通信号去采，理论上是可以的，实际上要斟酌考虑一下，延迟也是另一个问题，而且做数字IC中，这样的时序约束也是比较困难的，故不太建议采用这样的办法。个人建议还是用IP实现，或者用延迟门在底层布局布线来实现精准的时钟相移，这就需要模拟IC的知识了。
