分析如何区分MOS管是N沟道还是P沟道-KIA MOS管

1、MOS的三个极怎么判定

MOS管符号上的三个脚的辨认要抓住关键地方。

G极，不用说比较好认。S极，不论是P沟道还是N沟道，两根线相交的就是。D极，不论是P沟道还是N沟道，是单独引线的那边。

2、如何区分场效应管是N沟道还是P沟道

答：在电路图中N沟道的MOS管箭头是向内侧指向，P沟道的箭头是向外侧指向的。

N沟道的测量方法是：万用表打到二极管档，红表笔接s极，黑表笔接D极，测到400到800的阻值就可以判断这个MOS管是N沟道的。p沟道的测量方法是：万用表打到二极管档，红表笔接D极，黑表笔接s极，测到400-800的阻值可以判断这个MOs管是p沟道的。
（用表笔二极管档测s极和D极的一组数值（600-800）红S黑D是N沟道黑S红D是P沟道）。

3、寄生二极管的方向如何判定

接下来，是寄生二极管的方向判断：

它的判断规则就是：N沟道，由S极指向D极;P沟道，由D极指向S极。

4、简单的判断方法

上面方法不太好记，一个简单的识别方法是：

(想像DS边的三节断续线是连通的)

不论N沟道还是P沟道MOS管，中间衬底箭头方向和寄生二极管的箭头方向总是一致的：要么都由S指向D，要么都由D指向S。

5、它能干吗用呢

在我们天天面对的笔记本主板上，MOS管有两大作用：开关作用

(1):PQ27控制脚为低电平

(2):PQ27控制脚为高电平

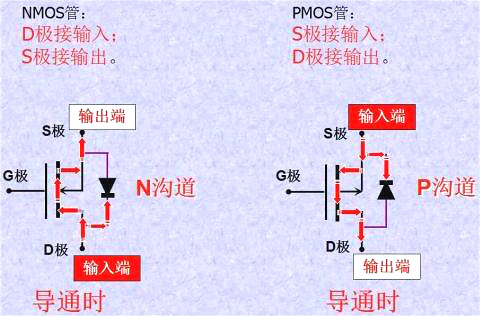

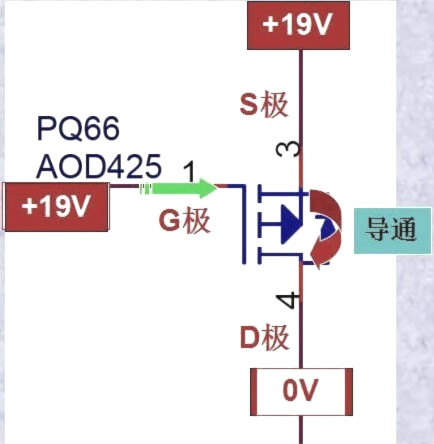

以上MOS开关实现的是信号切换(高低电平切换)。再来看个MOS开关实现电压通断的例子吧，MOS开关实现电压通断的例子：由+1.5V_SUS产生+1.5V电路

看过前面的例子，你能总结出“MOS管用做开关时在电路中的连接方法”吗?

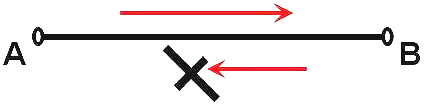

其实关键就是：确定哪一个极连接输入端;哪个极连接输出端。

小提示

MOS管中的寄生二极管方向是关键。
