理解在Unity中使用多个相机_Peter_Gao_的博客-CSDN博客

1.2个Camera的位置不要重合，在不同的地方。

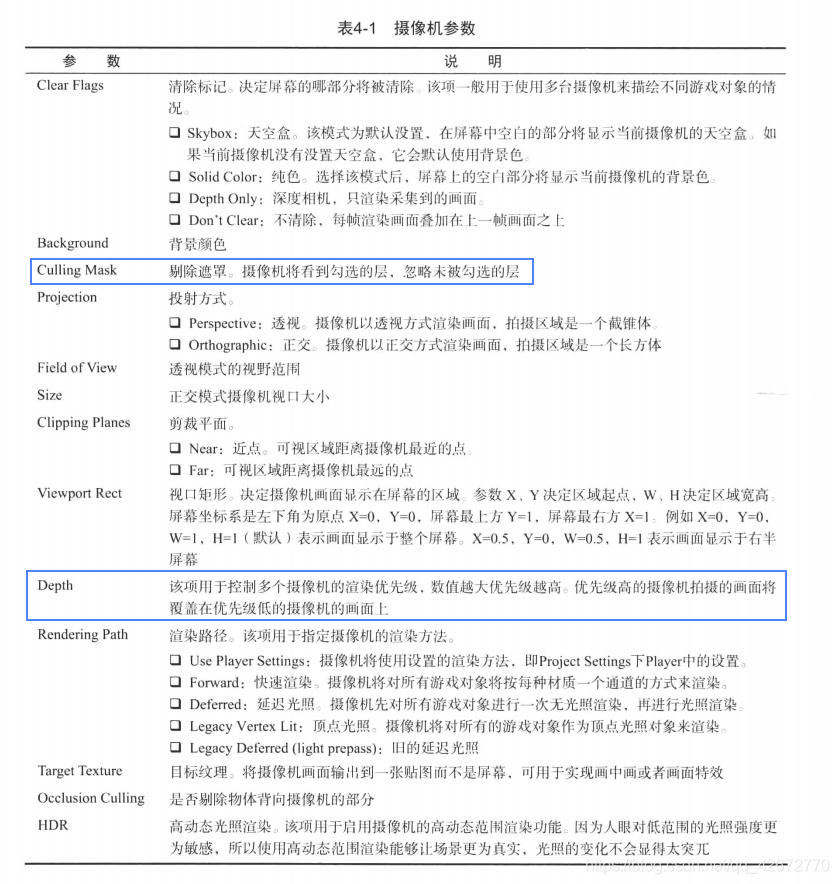

2.第一个Camera的ClearFlags->选择SkyBox/Solid Color，Depth的值小于第二个Camera。
3.第二个Camera的ClearFlags->选择Depth Only，Depth的值大于第一个Camera。
4.为什么选择Depth Only:
depth only就是表示当一帧新画面显示时，它会根据摄像机的深度信息来显示新画面与旧画面。理解这句话，或许不太明确，比如说有两个摄像机，一个摄像机照着大海，一个摄像机照着美女，大海的摄像机的深度是-1，美女的摄像机的深度是0，根据深度来显示，就是先显示-1的内容，再显示0的内容。这样无论-1里的内容怎么变化，都是当作一个背景，0摄像机就可以设置为深度更新，这样就可以把美女与大海融合。

unity场景中需要双相机，其中3D相机专摄场景物体3D显示，2D相机则专用于显示屏幕的UI元素。

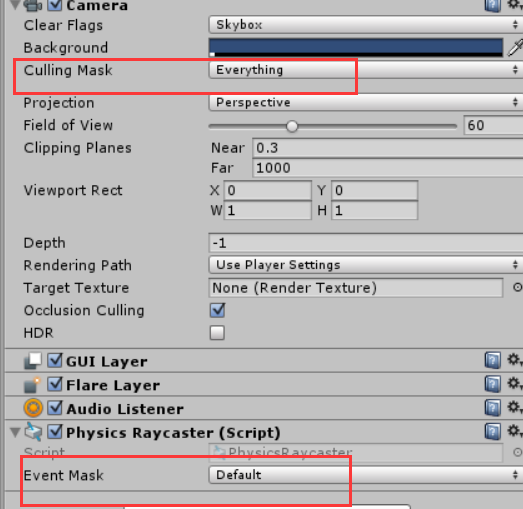

3D设置：

在这里插入图片描述

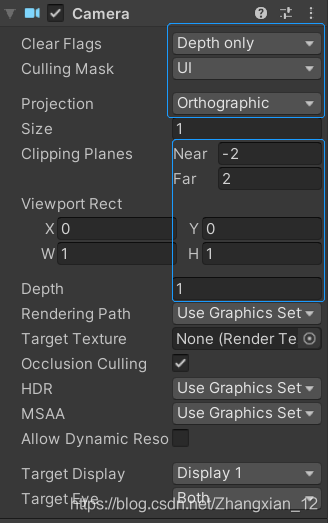

2D设置：（别忘了给Canvas拖一下相机路径）

在这里插入图片描述

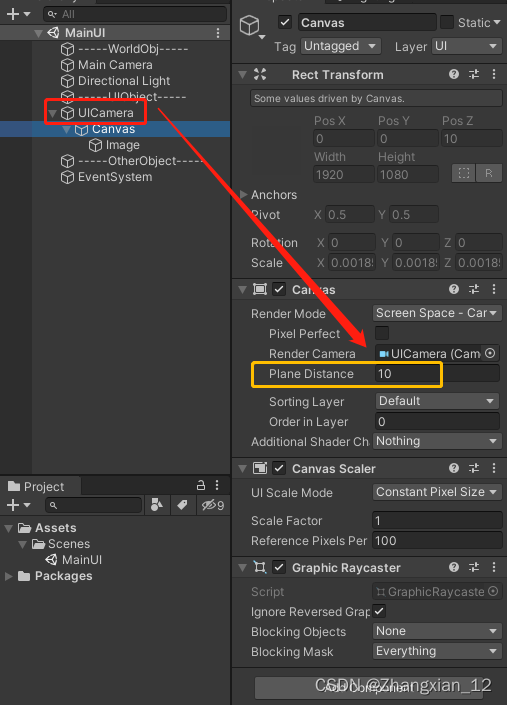

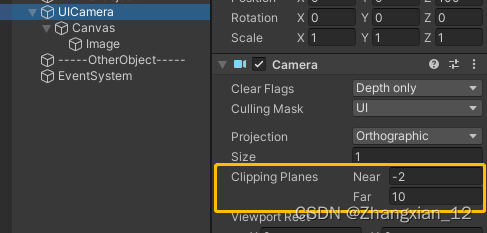

注意相机的Clipping Planes数值域，需要和Canvas设置里PlaneDistance这里的数值匹配，也就是Canvas设置的深度肯定需要处于UI相机可见深度域里面

canvas设置

在这里插入图片描述

Unity 版本 2018.4.0f1

在UI设计的时候可能会遇到正射投影与透视投影组合的情况，这个时候就需要用到多个摄像机来实现。

一般3D游戏项目，会创建至少两个摄像机，一个3D摄像机（使用透视视角）和一个UI摄像机（使用正交视角）。

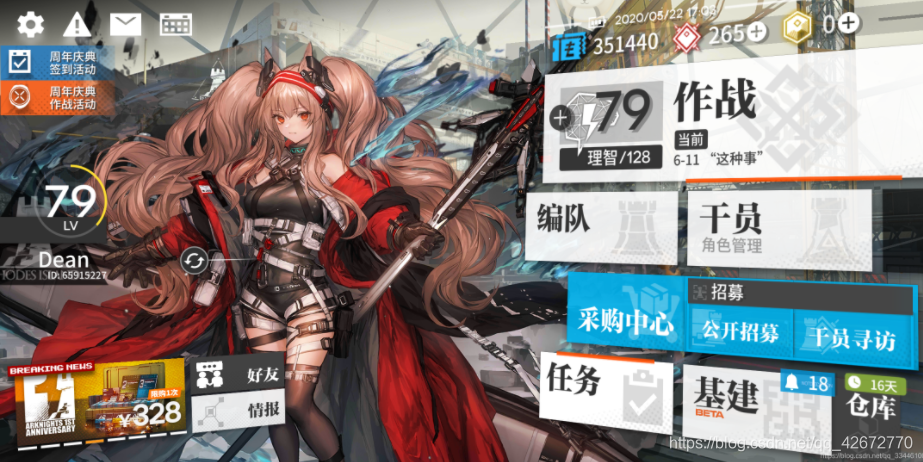

例如明日方舟的主界面

右边这一块是可以根据手机的陀螺仪进行一定角度的3D转动的，而左上角的几个Button是固定的。

实例

使用unity自带的UI组件来完成一个简单的例子，不涉及C#脚本。

层级结构

如下

先创建两个摄像头

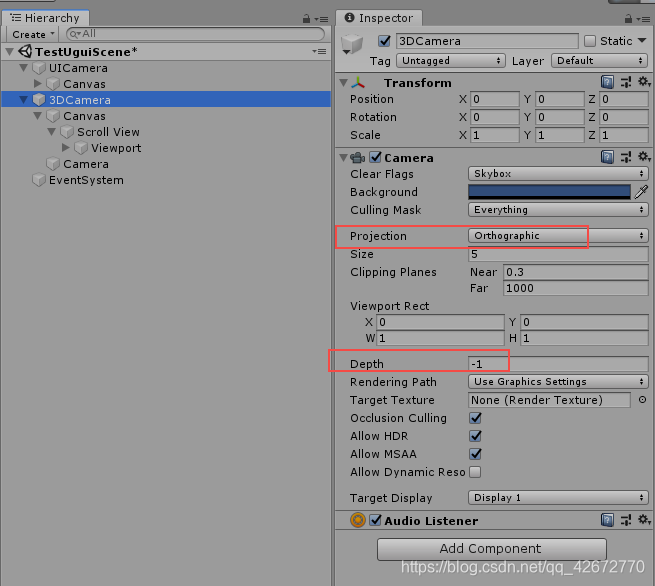

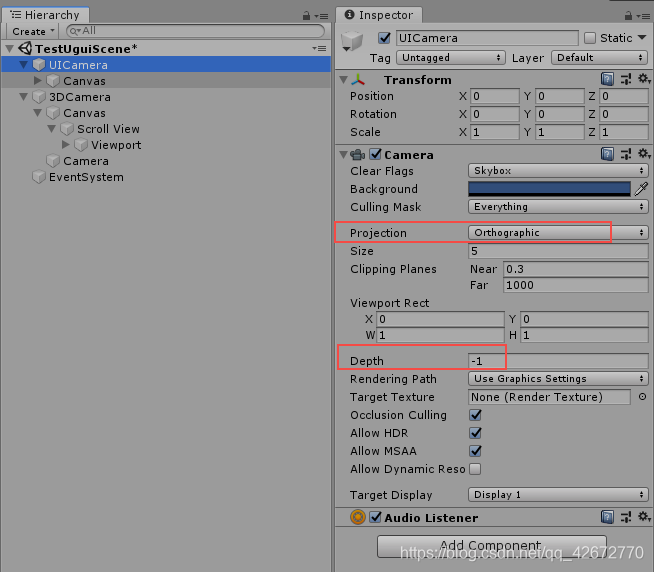

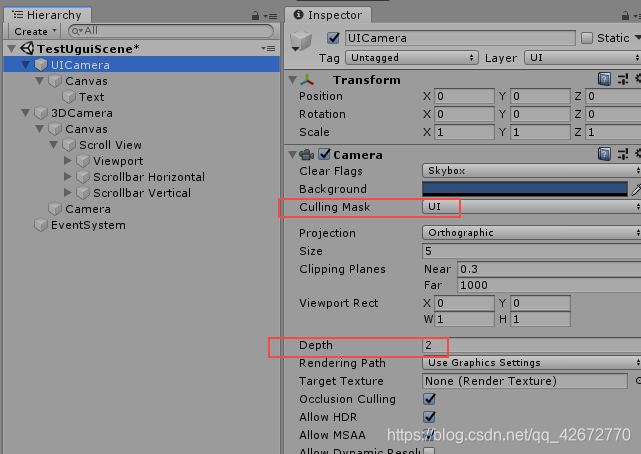

UICamera以及3DCamera，这两个摄像头的配置如下，均使用正射投影：

注意他俩的Depth属性均为-1
两个相机下各自创建一个Canvas

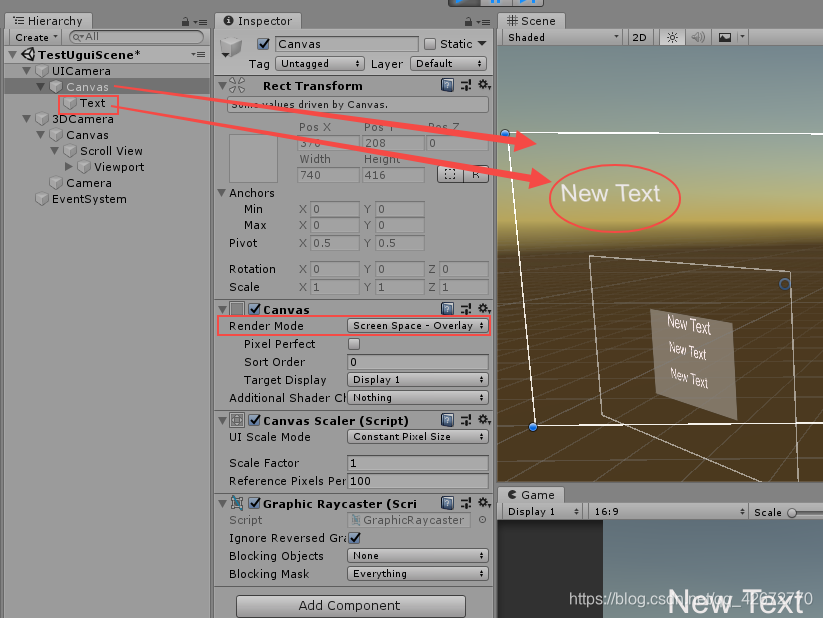

在UICamera下创建一个Canvas，用于盛装固定的UI，就简单添加一个Text，这两者的配置如下：

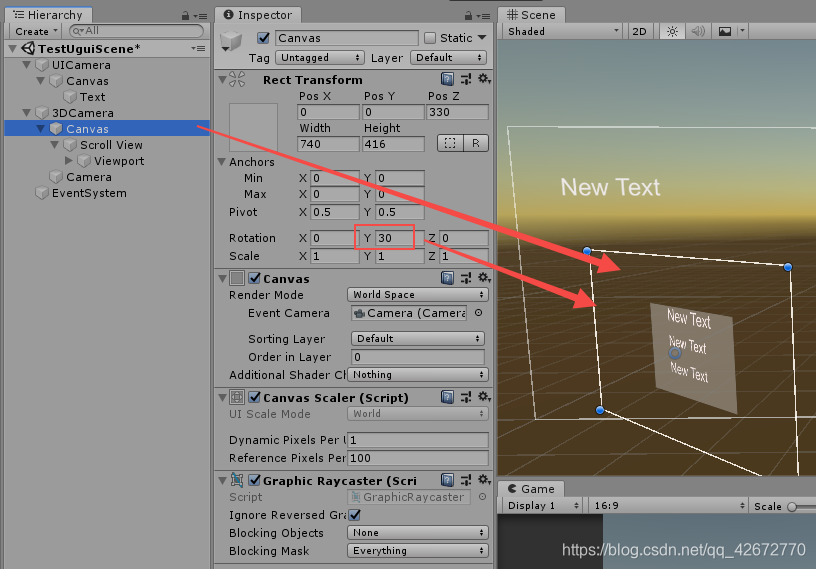

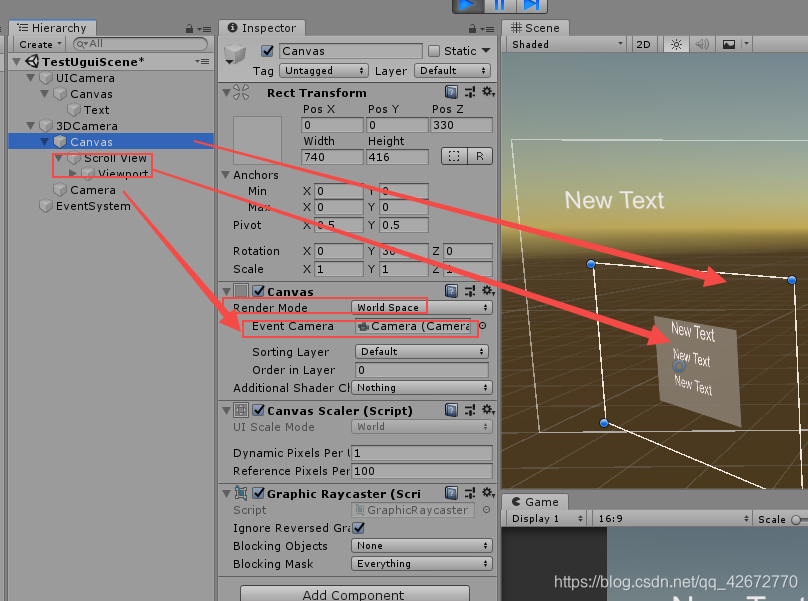

然后在3DCamera下创建一个Canvas，用于盛装3D UI，添加一个Scroll View组件，这两者的配置如下：

注意这个Canvas的Render Mode使用World Space，Event Camera选择后面创建的透视投影摄像头，并且我们将这个Canvas旋转一定的角度，这样看起来就有3D效果。

可以在Scroll View组件中添加一些文字，便于测试。

最后创建透视相机

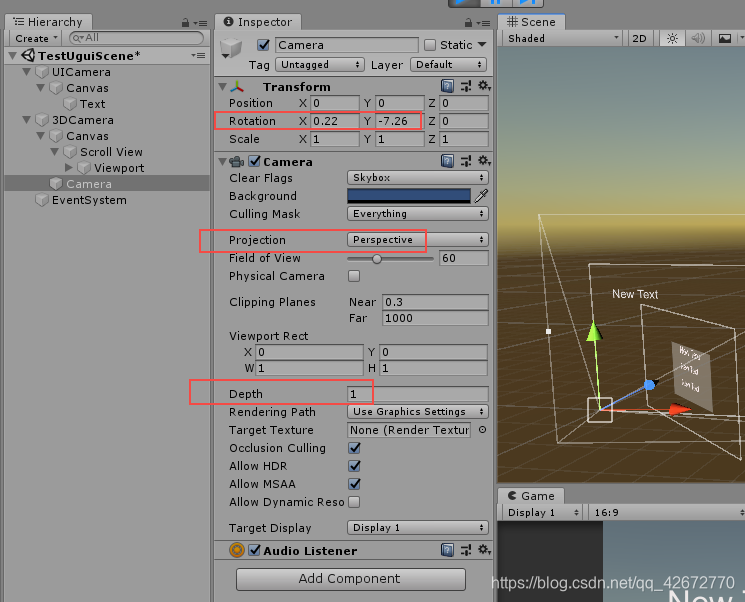

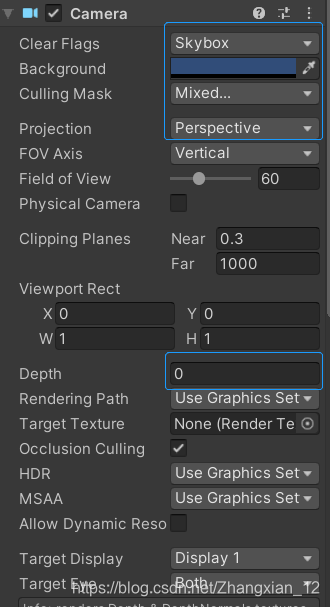

最后在3DCamera下再创建一个摄像头，这个摄像头使用透视投影，配置如下：
注意这个摄像机的Depth为1，表示这个摄像机捕捉到的东西将会在前面两个摄像机之后渲染。

关于相机渲染Layer层级

UI摄像机和3D场景摄像机分别属于两个渲染层（Layer），所以它们之间的渲染互不干扰 , 将摄像机深度（depth）控制好 , 使得 UI摄像机高于场景摄像机 , UI永远位于场景上层 .

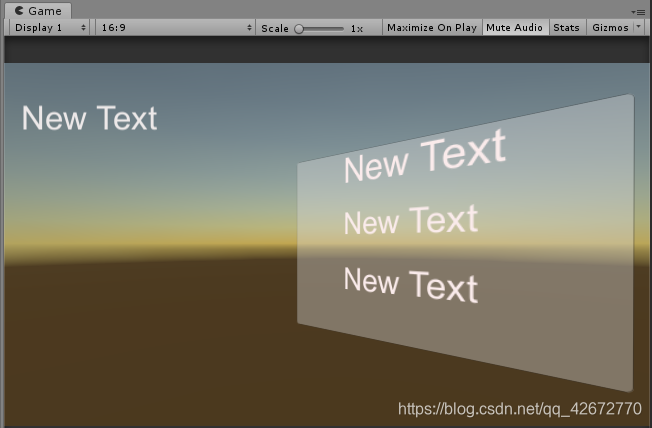

最后显示的画面如下：

结果

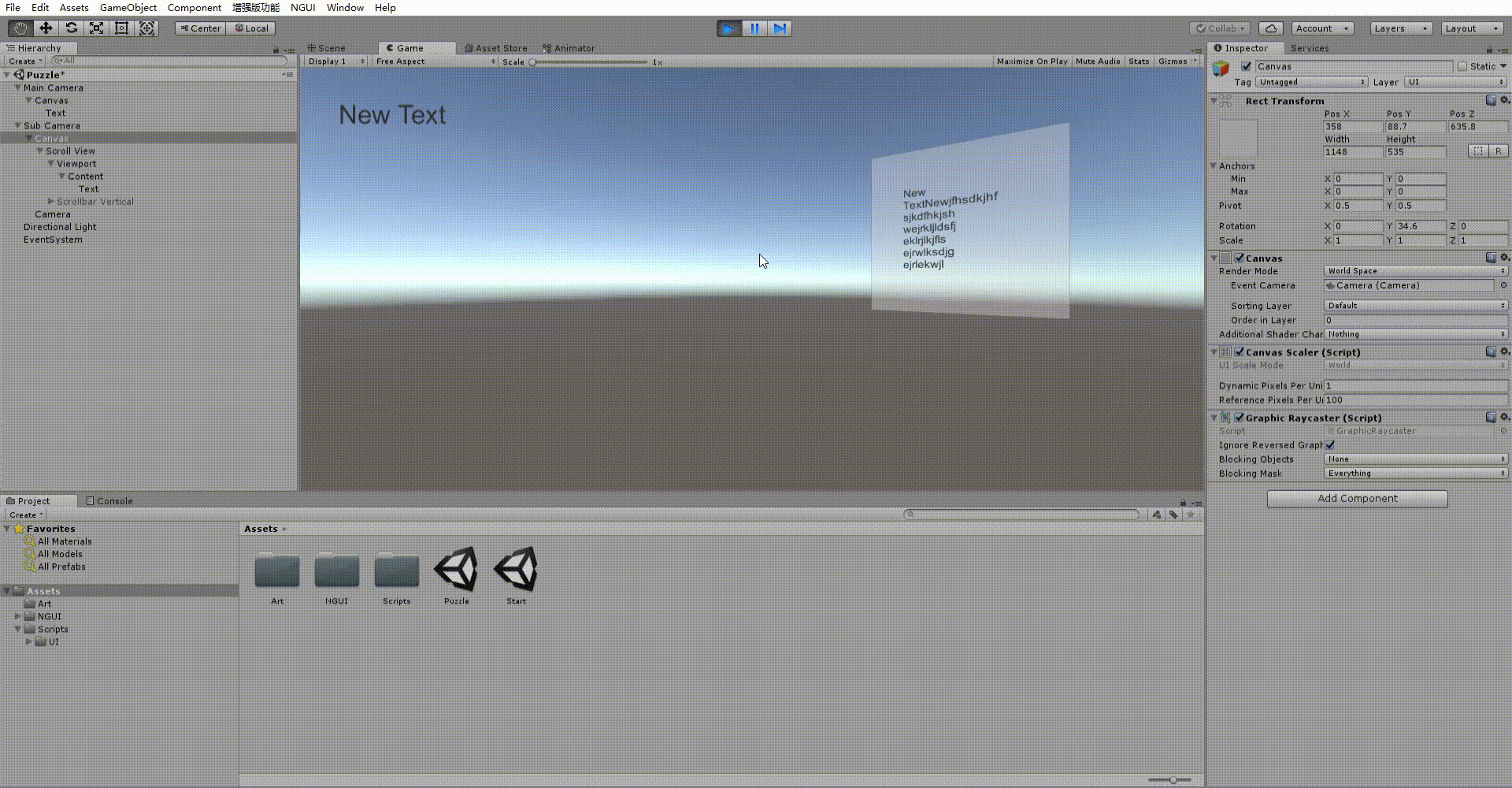

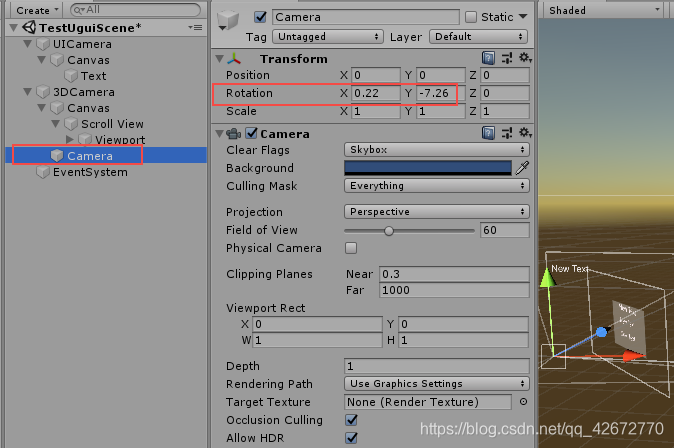

试着改变Sub Camera下的Camera的Rotation属性，

可以轻松的看到效果（如下GIF）

总结

至少两个摄像机

3D部分的Canvas的Render Mode使用World Space
3D部分的Canvas的Event Camera选择3D部分的摄像机
3D部分的摄像机Depth属性要高于其他正常UI摄像机（按需调整）,一般UI摄像机depth高于场景摄像机 , UI永远位于场景上层 .

UI摄像机和3D场景摄像机分别属于设置为两个不同的渲染层（Layer），将摄像机深度（depth）控制好 , 使得渲染互不干扰

例二：

一个多个摄像机看到的场景在同一个层显示，比如我们做一个类似反光镜的效果，当然反光镜可以直接用Shader来实现，但我就是了实现一个类比这样的一个效果，一个摄像机将看到的图像显示到一个Texture上，然后将Textrue赋予一个面板，然后另一个摄像机看到这个的这个面板放在UI层，然后最后将所有场景里面的物体都置于MainCamera的可见区域。

效果图：

制作过程：

1.创建四个Button,分别命名为设备1-4，这就形成了左边的四个按钮；

2.创建一个新的层，取名为UI层；

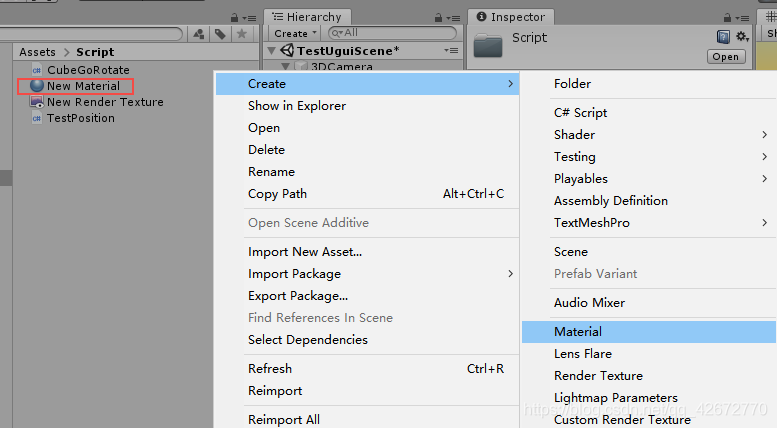

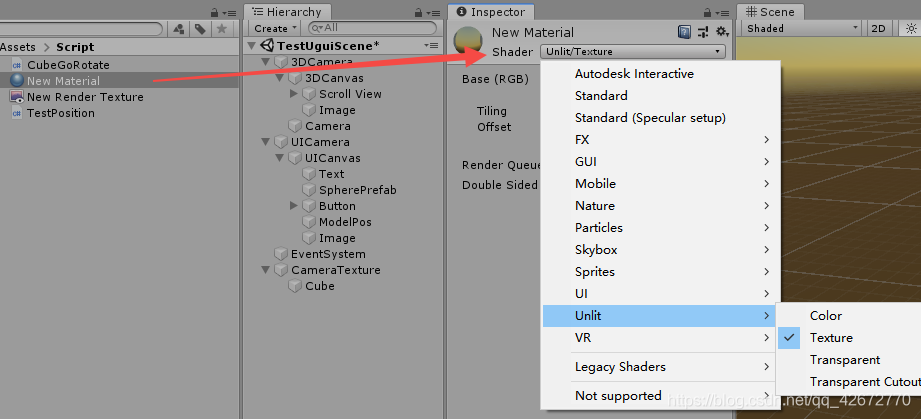

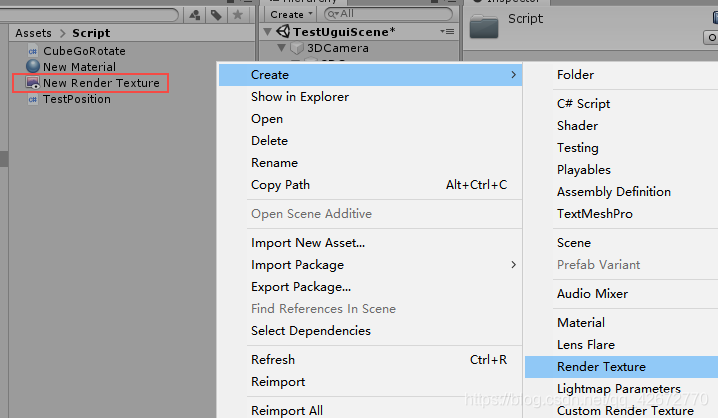

3.创建一个Texture

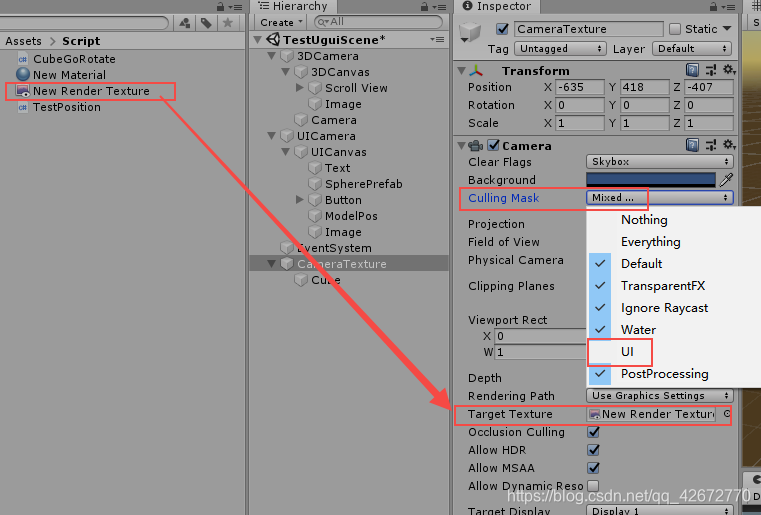

4、新建一个Camera取名 CameraTexture，并将Camera的Culling Mask的UI层取消，并且将它的TargetTexture设为刚刚新建的Texture，这样这个摄像机所看到的就呈现在这个texture上，比如随便在下面新建一个自旋转的Cube立方体；

立方体上挂上这个自转脚本

public class CubeGoRotate : MonoBehaviour
{
    void Update()
    {
        //自身旋转
        this.transform.Rotate(Vector3.up * (Time.deltaTime * 50));

    }
}

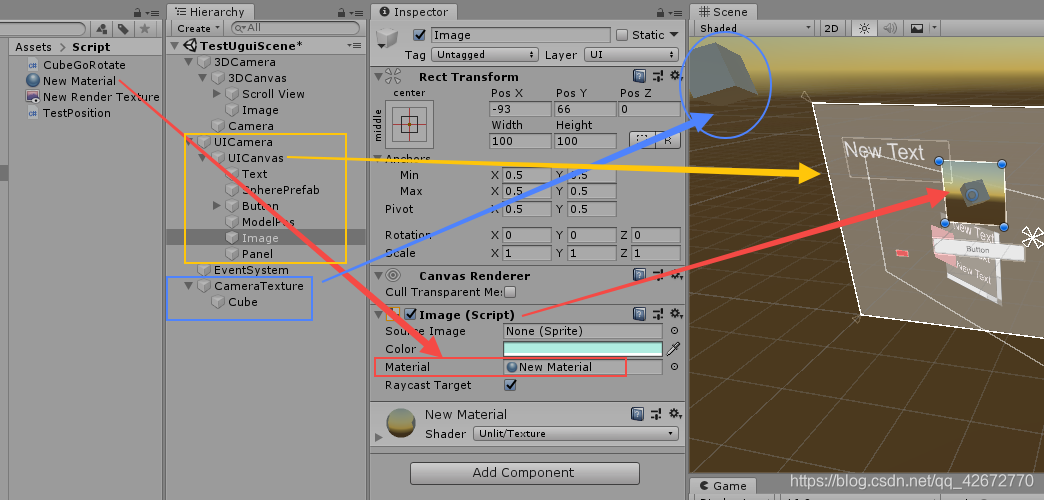

5. 新建UI Camera，这个Camera下新建一Panel或图片，然后将Texture拖放到Panel里，这样前面CameraTexture相机所看到的自转Cube就会显示（渲染）在这个Panel图片上。

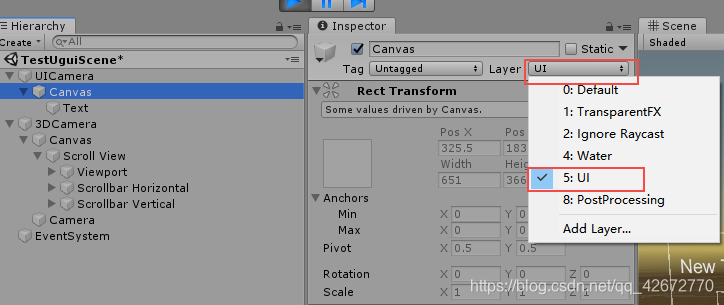

设置这个UI摄像机的Layer为UI，并且将CullingMask设置为UI；

6.设置MainCamera的CullingMask属性去掉UI层，不然也能看到UI层，就会出现两个相机的两个UI层了；

注意：区分 layer 和 sort order

参考：U3D sorting layer, sort order, order in layer, layer深入辨析_Peter_Gao_的博客-CSDN博客

1，layer是对游戏中所有物体的分类别划分，如UIlayer, waterlayer, 3DModelLayer, smallAssetsLayer, effectLayer等。将不同类的物体划分到不同的层，便于相机拣选，在相机的cullmask中可以选择渲染哪些层，不选择的层则不会渲染。还可以用于射线检测对象的拣选，可以指定只对某些层的对象进行射线检测。

2，canvas默认是屏幕空间的2D对象，在屏幕空间时仅具有sort order属性，当把它设置为世界空间时，sort order属性消失了，变成另外两个属性: sorting layer, order in layer。

当把画布设置为worldspace后，画布及画布上的UI对象在世界空间默认也是靠Z值来决定渲染顺序的，离相机远的先渲染。当设置了sorting layer后，渲染的次序就由sorting layer来确定了

参考链接：https://blog.csdn.net/qq_33446100/article/details/106286864
