labVIEW学习笔记（三）簇，局部、全局变量

簇：

簇是由不同类型的数据元素组成的一种数据类型。簇是LabVIEW中一个比较特别的数据类型。 （类似结构体）
前面板上创建簇
在前面板上放置一个簇框架，再将一个数据对象或元素拖曳到簇框架中。
程序框图上创建簇
从函数选板中选择一个簇常量，将该簇框架放置于程序框图上，再将字符串常量、数值常量、布尔常量放置到该簇框架中。
捆绑函数：
①程序框图中连接的顺序需要与前面板上内容放置的顺序相对应
②重新排序顺序

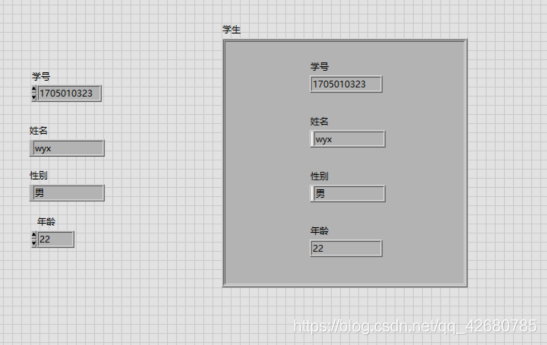

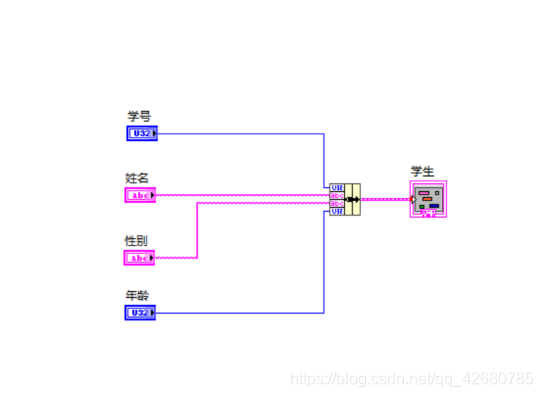

例1：
前面板：

程序框图：

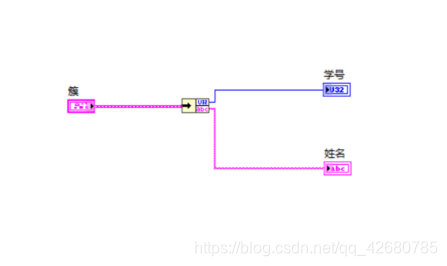

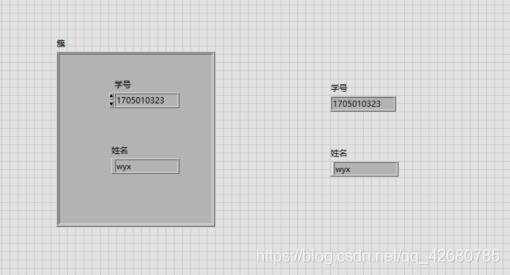

例2：
前面板：

程序框图：

局部变量和全局变量

局部变量和全局变量是LabVIEW用来传递数据的工具。
LabVIEW编程是一种数据流编程，它是通过连线来传递数据的。程序太复杂的话，连线会很困难甚至无法连线，这时就需要用到局部变量。
在两个程序之间交换数据时，靠连线的方式是无法实现的，在这种情况下，就需要使用全局变量。
**局部变量：**可对前面板输入控件和显示控件进行数据读/写。
创建局部变量的方法有两种:
1、直接为前面板对象创建局部变量；
2、通过函数选板创建局部变量。
注意：局部变量具有读、写两种属性。

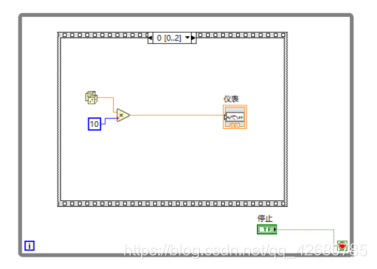

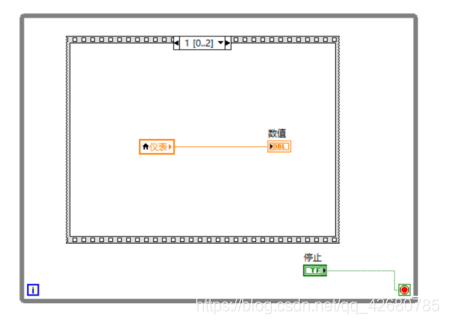

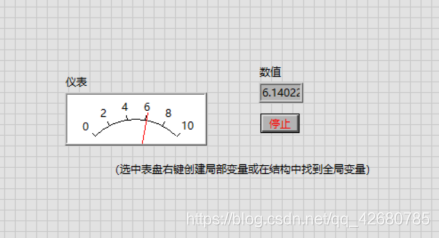

例1：
前面板：

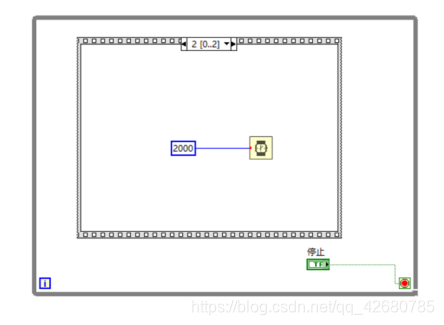

程序框图：



1、局部变量只能在同一个VI中使用，其生存期与它所在的VI模块密切相关。
2、局部变量必须依附在一个前面板对象上。一个前面板对象可以建立多个局部变量，但一个局部变量只能有一个端点与其对应。
3、局部变量就是其相应前面板对象的一个数据拷贝，要占用一定的内存。

全局变量：
全局变量：可在不同 VI 之间进行数据传递。
全局变量是内置的LabVIEW对象。
创建全局变量时，LabVIEW将自动创建一个前面板但无程序框图的特殊全局VI。向该全局VI的前面板添加输入控件和显示控件可定义其中所含全局变量的数据类型。

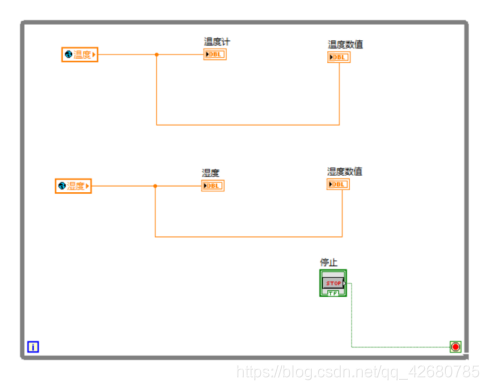

例1：

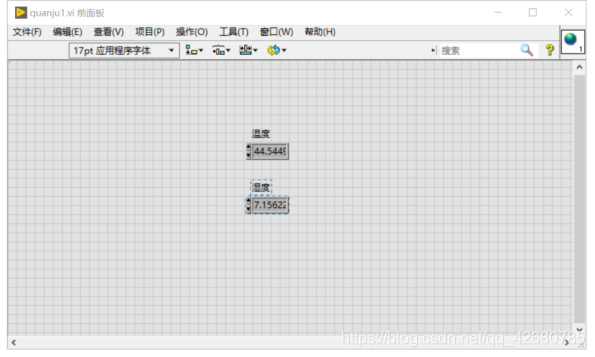

前面板1：

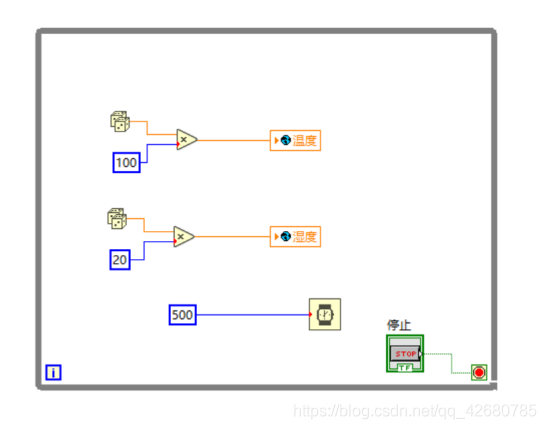

程序框图1：

前面板2：

程序框图2：

局部变量文件：
