【电机仿真】HFI算法正弦波脉振高频电压信号注入观测器-PMSM无感FOC控制


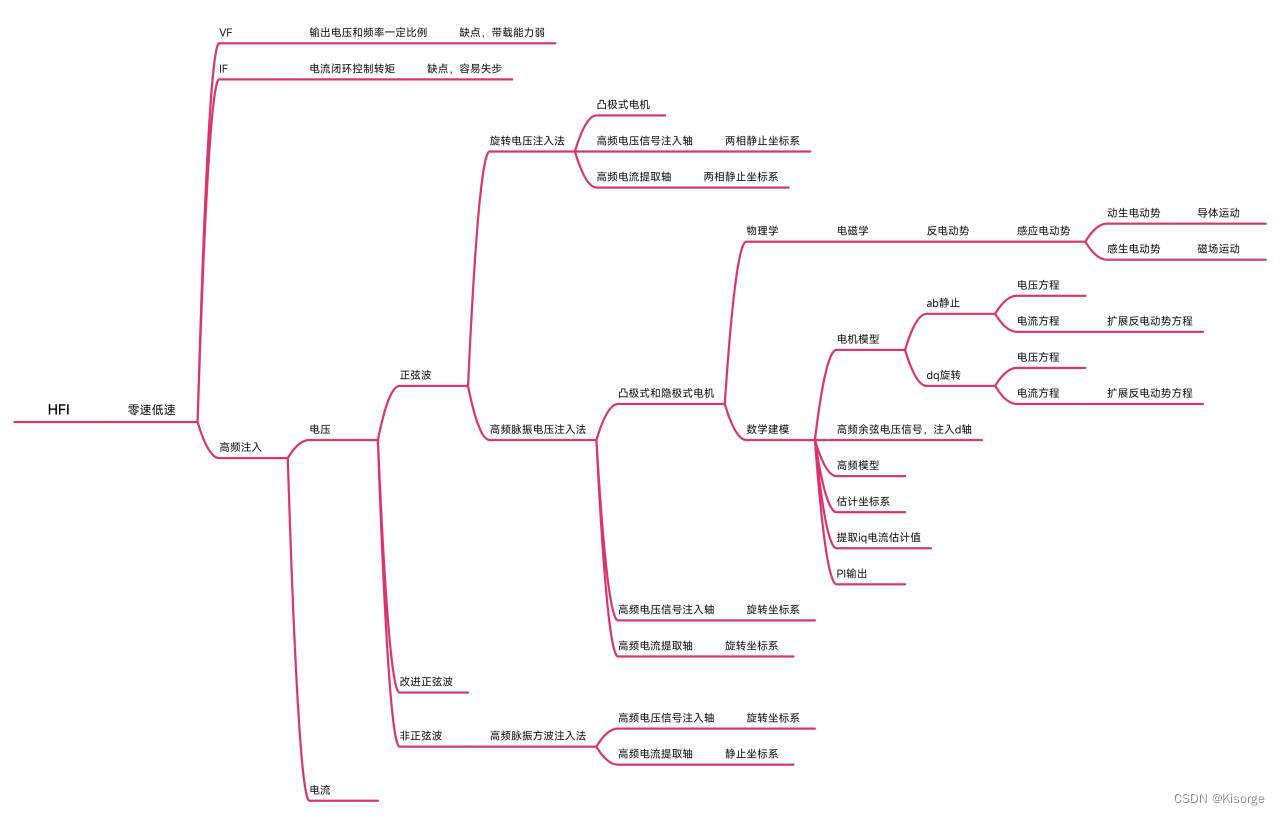

请添加图片描述

前言

提示:以下是本篇文章正文内容,下面案例可供参考

一、脉振高频电压注入法简介(注入在旋转坐标系的d轴)

通常,注入的高频信号有
1)旋转高频电压信号
2)旋转高频电流信号
3)脉振高频电压信号

1.旋转高频电压(电流)注入法

是在两相静止坐标系中注入高频电压(电流)信号,检测电机中对
应的电流(电压)响应来获取转子位置,该方法适用于具有固有凸极特性的内嵌式和内埋式永
磁同步电动机

2.脉振高频电压注入法

则是在估计的两相旋转坐标系直轴上注入高频正弦电压信
,利用电感饱和现象制造有效的凸极特性来实现转子位置估计,因而可用于凸极率较小甚至
是隐极式的表贴式永磁同步电机

实际工况中,脉振高频电压注入法更具有普适性,可以应用于Ld=Lq,Ld不等于Lq的情况,因此为了解决实际问题,需要用脉振高频电压注入法

二、高频注入理论

1.永磁同步电机的高频模型

在这里插入图片描述

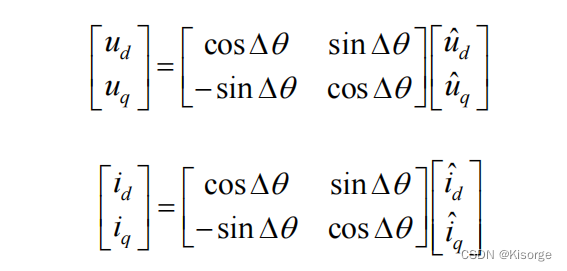

2.估计坐标系

在这里插入图片描述

3.上式联立得到

在这里插入图片描述

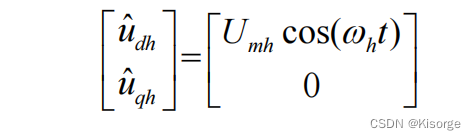

4.在估计的两相旋转坐标系的直轴上注入高频余弦电压信号

在这里插入图片描述

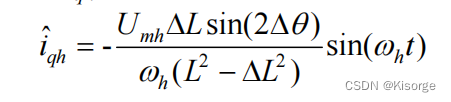

5.将4代入3可得

在这里插入图片描述
表达式含有估计误差在这里插入图片描述,因此只要调节合适的高频注入值,使得5式为0,即可满足实际转子位置与估计转子位置相等。

6.PI调节器的输入量计算

在这里插入图片描述

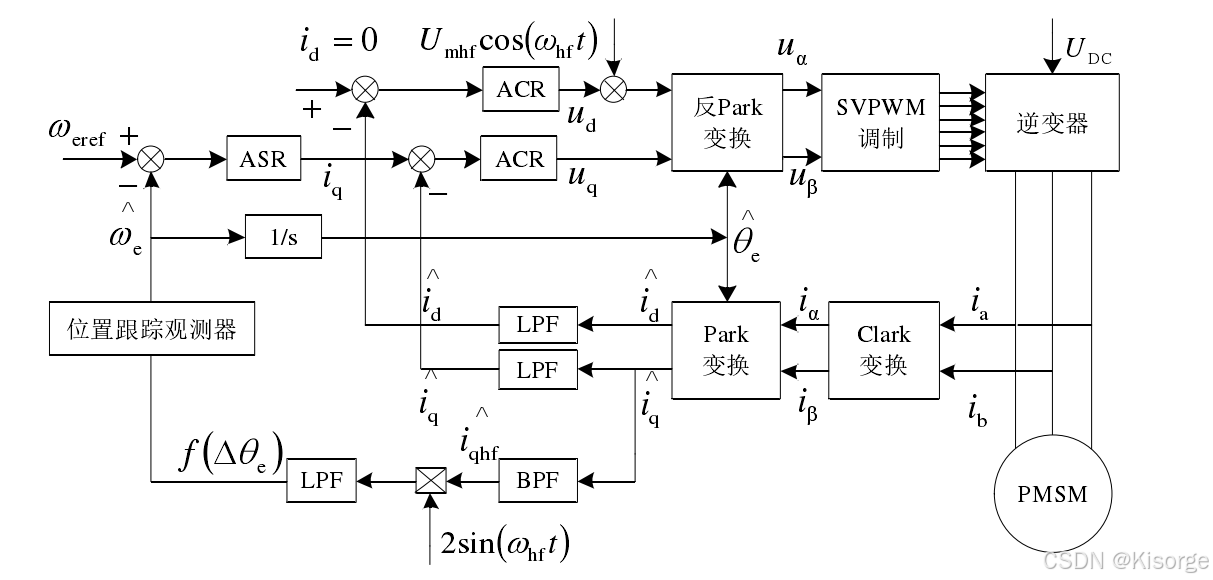

7.脉振高频电压注入法控制图——正弦波

在这里插入图片描述

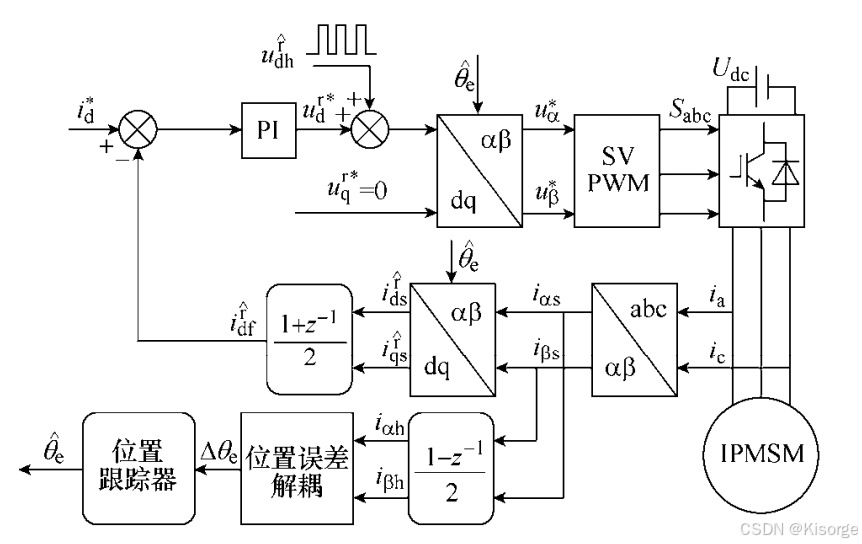

8.脉振高频电压注入法控制图——方波

在这里插入图片描述

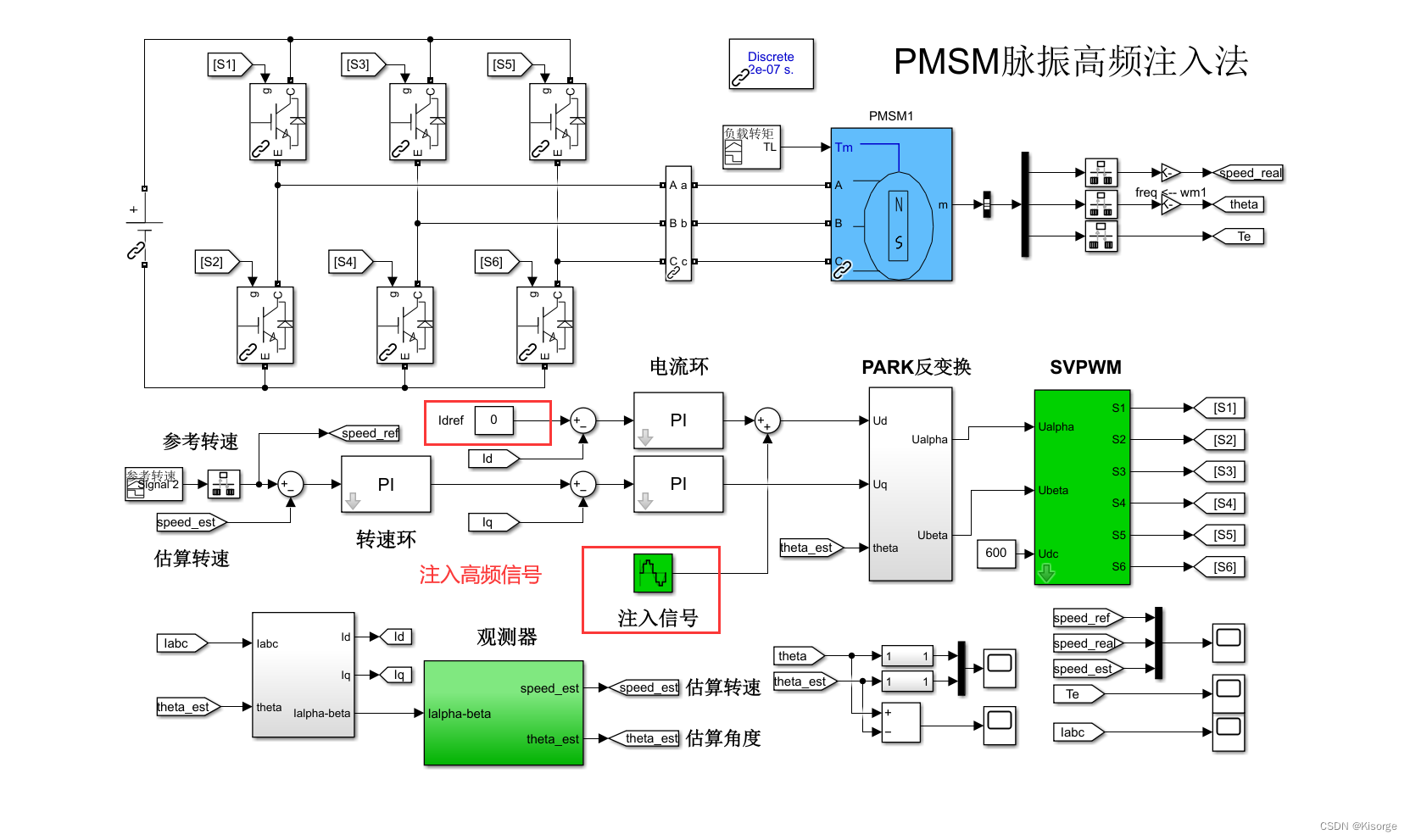

三、高频注入MATLAB仿真——正弦波

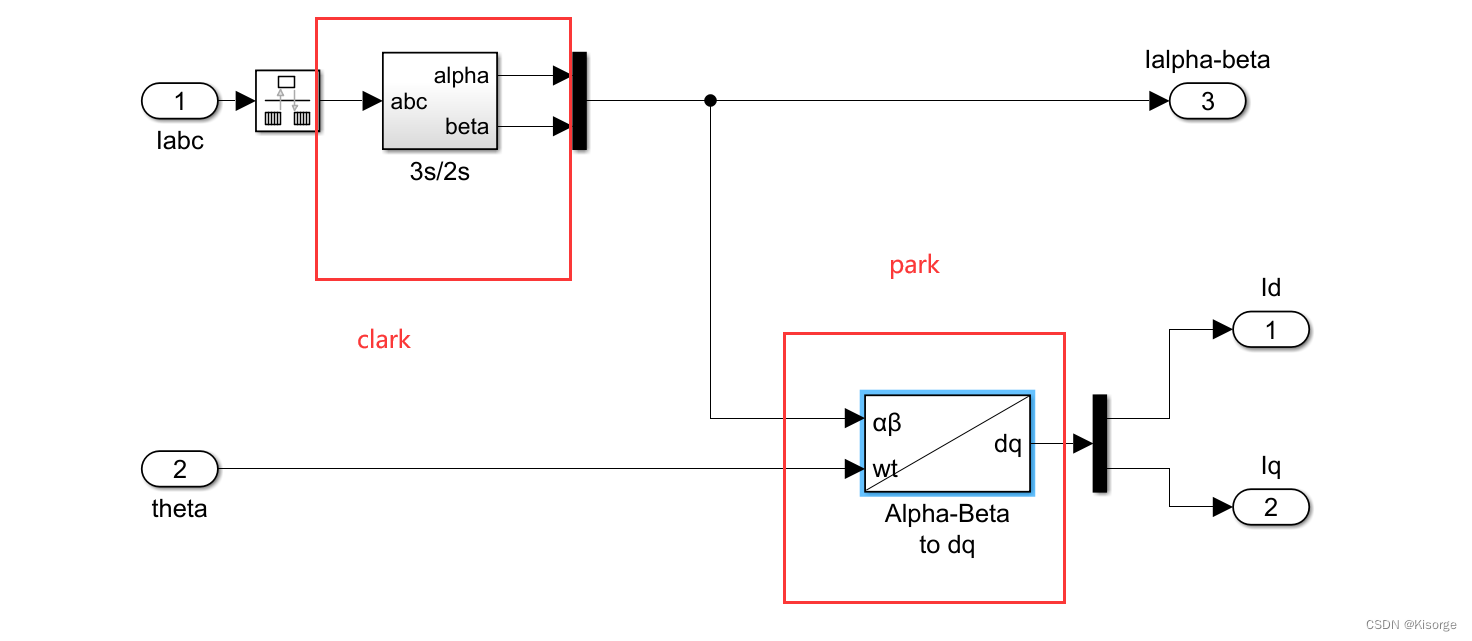

1.clark变换和park变换

在这里插入图片描述

2.旋转坐标系D轴注入高频信号

在这里插入图片描述
Ud注入高频余弦电压信号

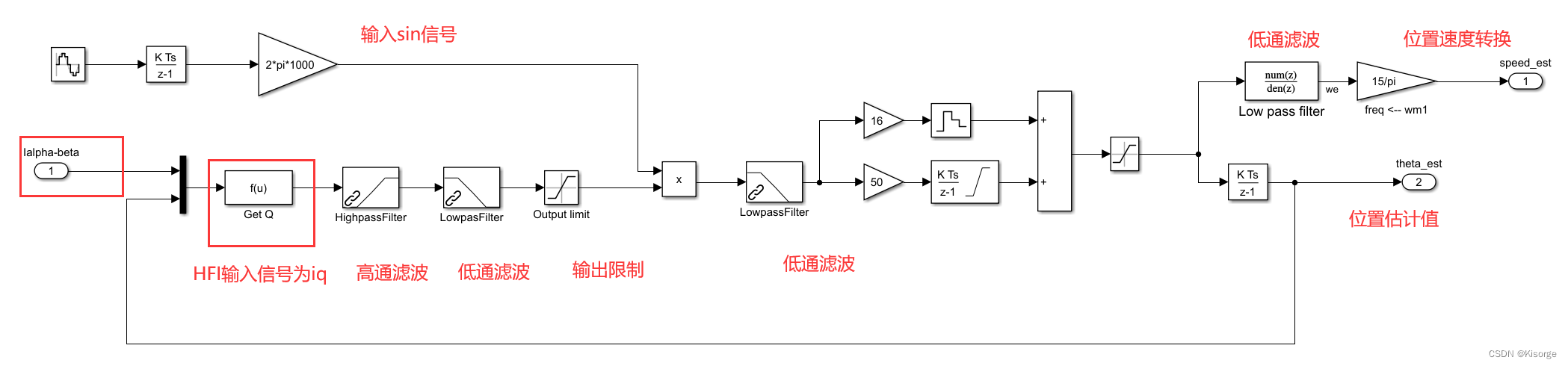

3.HFI观测器

在这里插入图片描述

4.实验现象

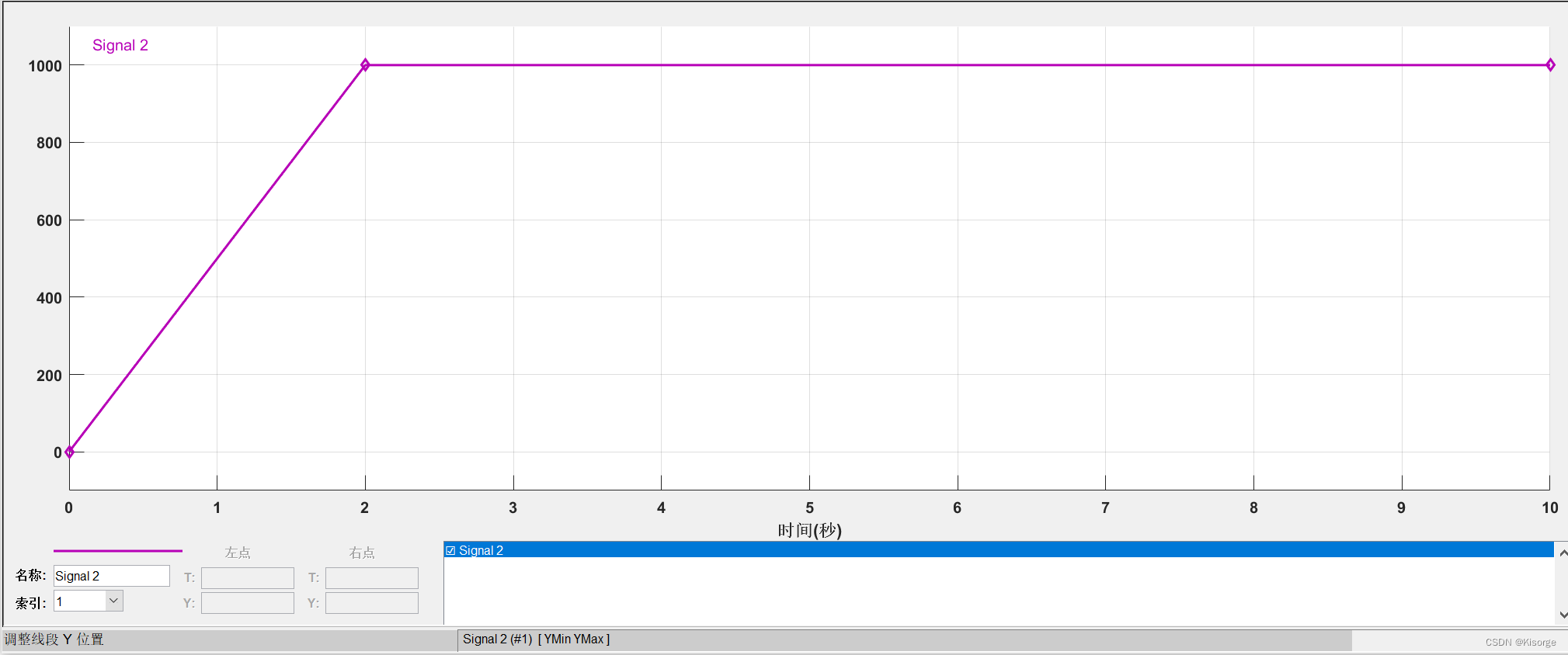

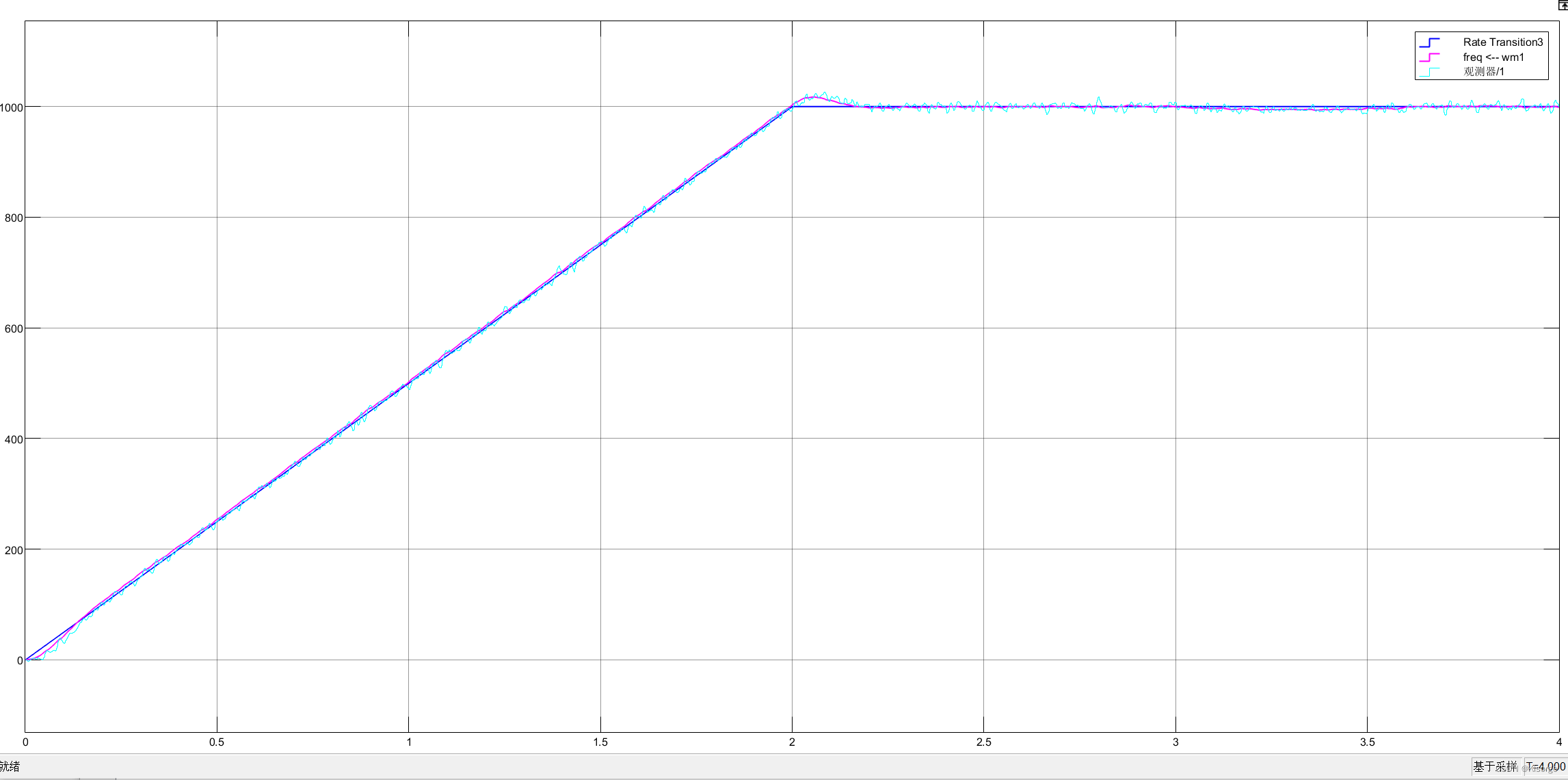

1.目标转速与实际转速、观测转速

在这里插入图片描述

在这里插入图片描述

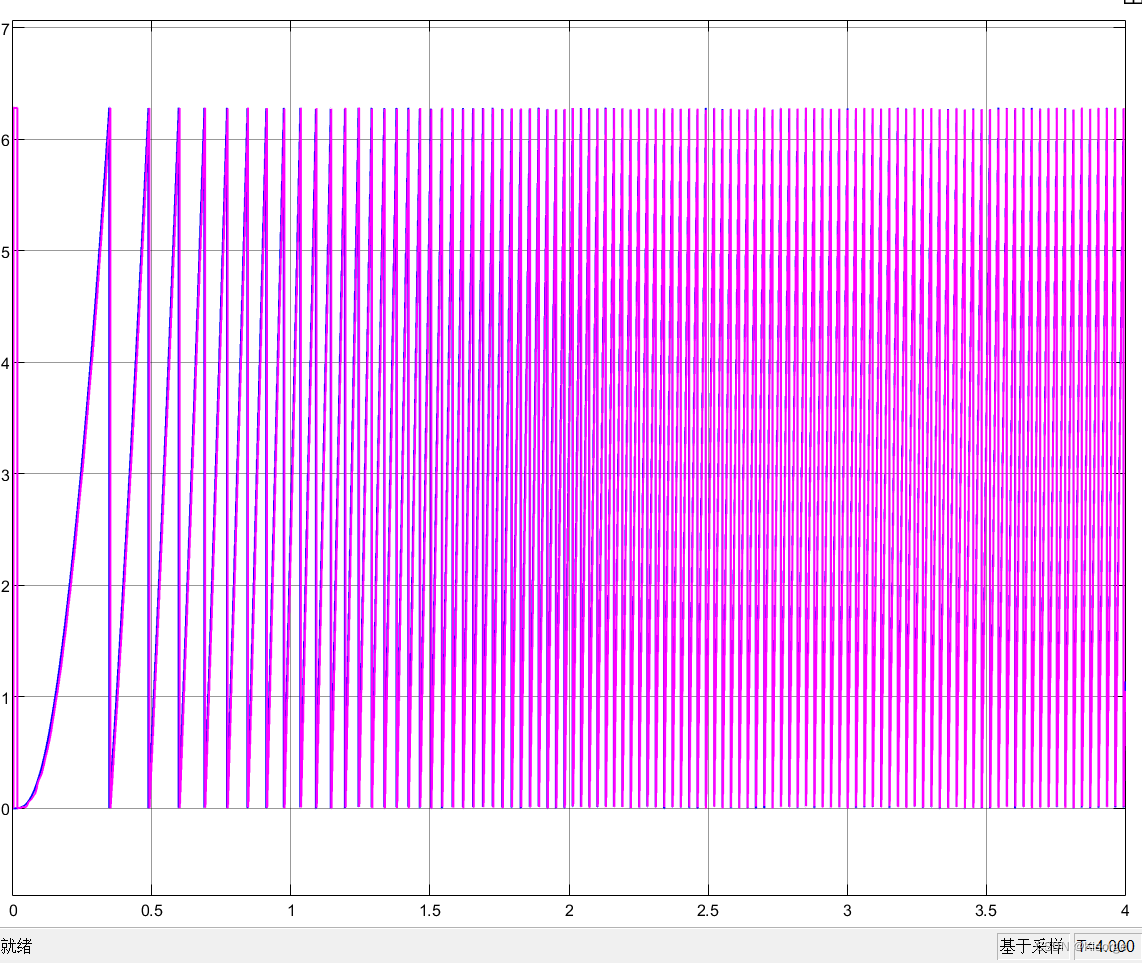

2.目标位置与观测位置

在这里插入图片描述

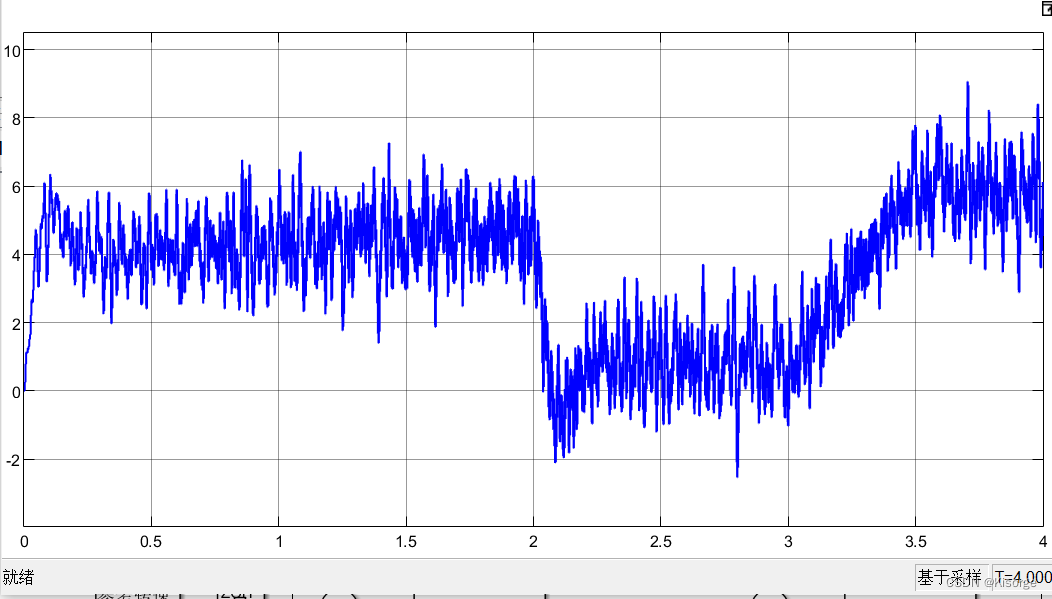

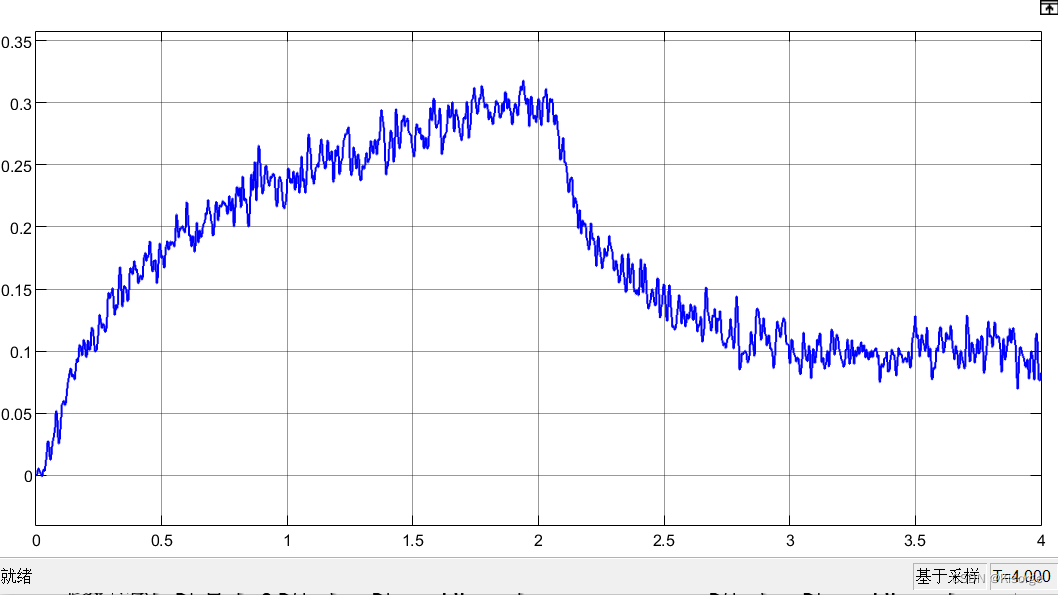

3.位置误差

在这里插入图片描述

4.输入、输出负载转矩

在这里插入图片描述

在这里插入图片描述

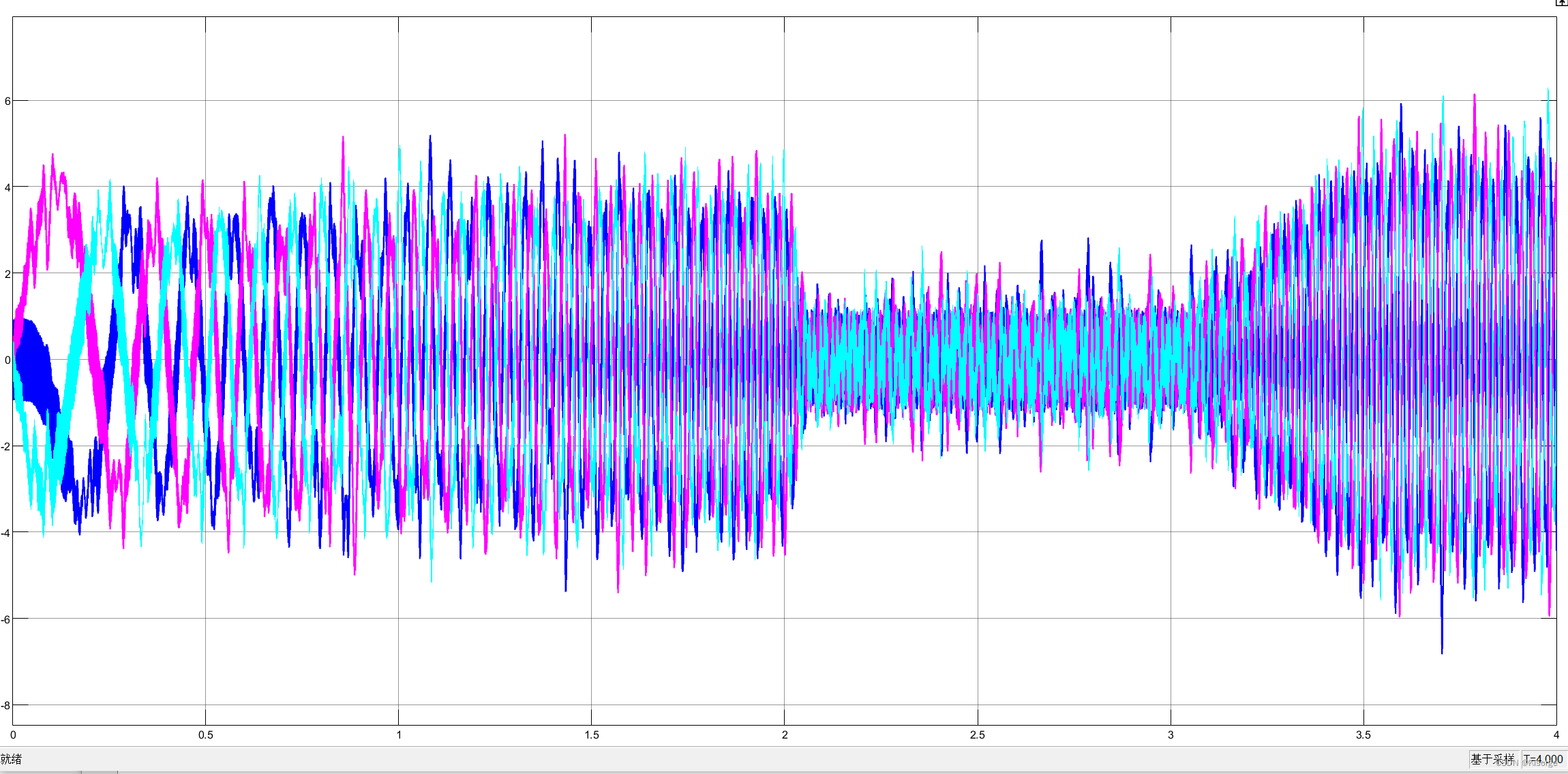

5.三相电流

在这里插入图片描述

四、高频注入MATLAB仿真——方波

五、下载链接

CSDN下载地址

总结

本文仅仅简单介绍了【电机仿真】HFI算法正弦波脉振高频电压信号注入观测器-PMSM无感FOC控制,评论区欢迎讨论。
