STLink-V2输出3.3V给单片机供电并下载程序

1.硬件设备

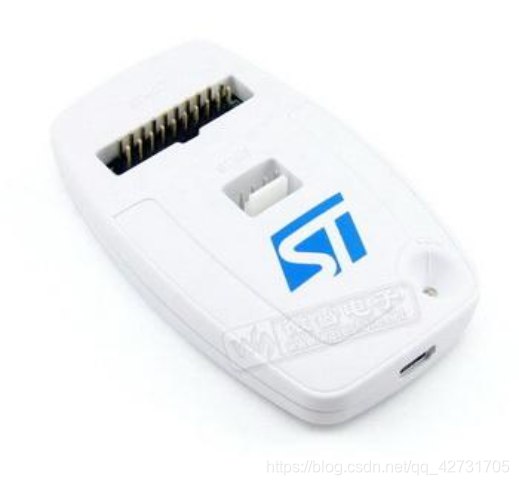

如图所示的STLink下载器，一般这种大的都是正版的。

2.硬件连线

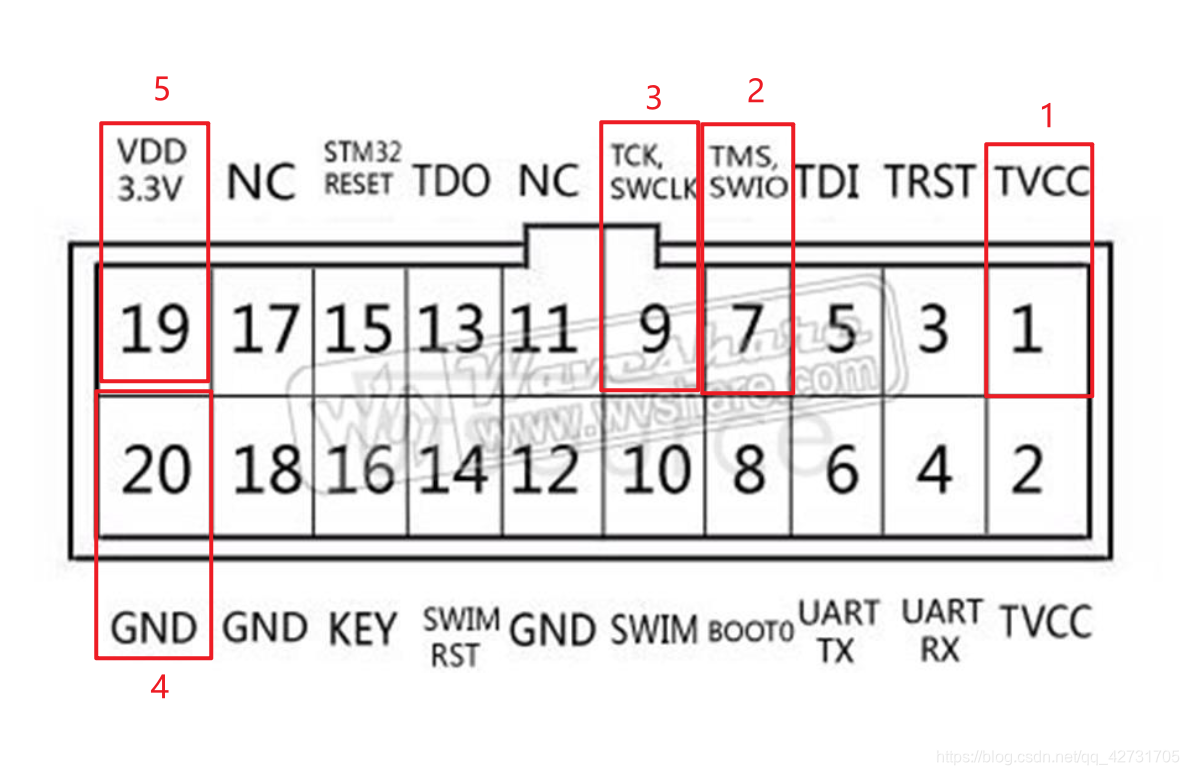

如图所示为STLink的接口
图中1234一般就是接到最小系统板的对应引脚上，比如常见的blue pill STM32F103C8T6最小系统板的四个下载引脚。

但是注意，这里的1脚TVCC是用来检测目标板的电压的，而不是供电的。也就是这是个输入引脚而不是输出引脚。所以如果这时候想要给单片机下载程序就需要在额外供电3.3V，这就比较麻烦了。

实际上，STLink上也具有3.3V输出的引脚，也就是19脚VDD3.3V。有的图中可能标的是5V，具体可以用万用表测一下，我的是3.3V。这个引脚可以输出3.3V电压，当然电流输出不会很大，不过对于下载程序电流肯定是足够了的。

所以，可以将1脚和19脚并联在一起接入单片机的3.3V引脚，这样既有电压检测，又有供电，无须其他的设备就能直接下载程序了。
