[立创泰山派]RK3566 添加内核的spi设备spidev3.0

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

SPI是一种常见的设备通用通信协议。它有一个独特优势就是可以无中断传输数据，可以连续地发送或接收任意数量的位。而在I2C和 UART 中，数据以数据包的形式发送，有着限定位数。

---

一、SPI的优缺点

优点
SPI通讯无起始位和停止位，因此数据可以连续流传输而不会中断;没有像 I2C这样的复杂的从站寻址系统，数据传输速率比I2c更高(几乎快两倍)。独立的MISO 和 MOSI 线路，可以同时发送和接收数据。
缺点
SPI使用四根线(I2C和 UART 使用两根线)，没有信号接收成功的确认(I2C拥有此功能)，没有任何形式的错误检查(如 UART 中的奇偶校验位等)。

二、SPI的属性

1.SPI的特点

1，spi是一种高速，全双工，同步串行总线
2，spi有主从两种模式，通常由一个主设备或者多个从设备组成。spi不支持多主机。
3，spi通信至少需要四根线，分别是：
MISO（M：即主设备，I：即输入，S：即从设备，O：即输入，所以就是主设备输入，从设备输出），
MOSI（同理，即主设备输出，从设备输入），
SCLK（时钟信号），
CS/C（片选信号）。

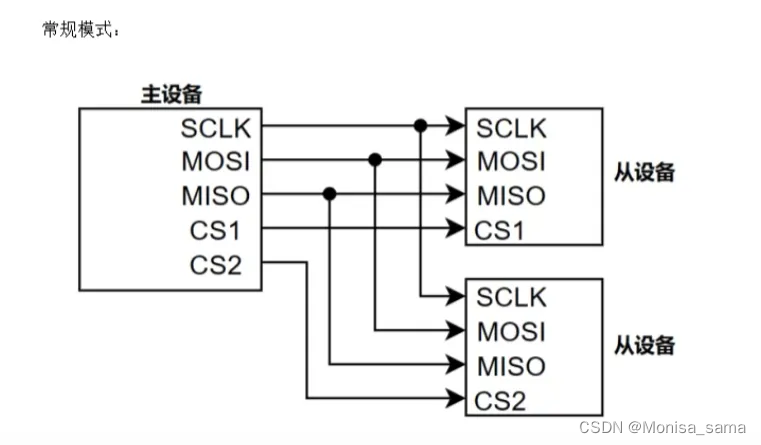

连接方式：

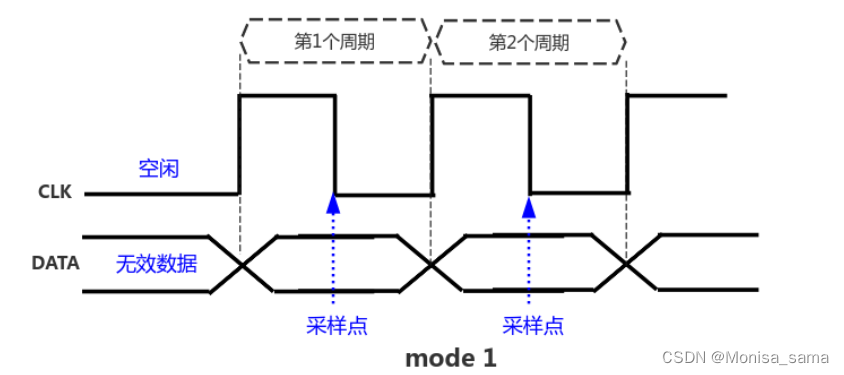

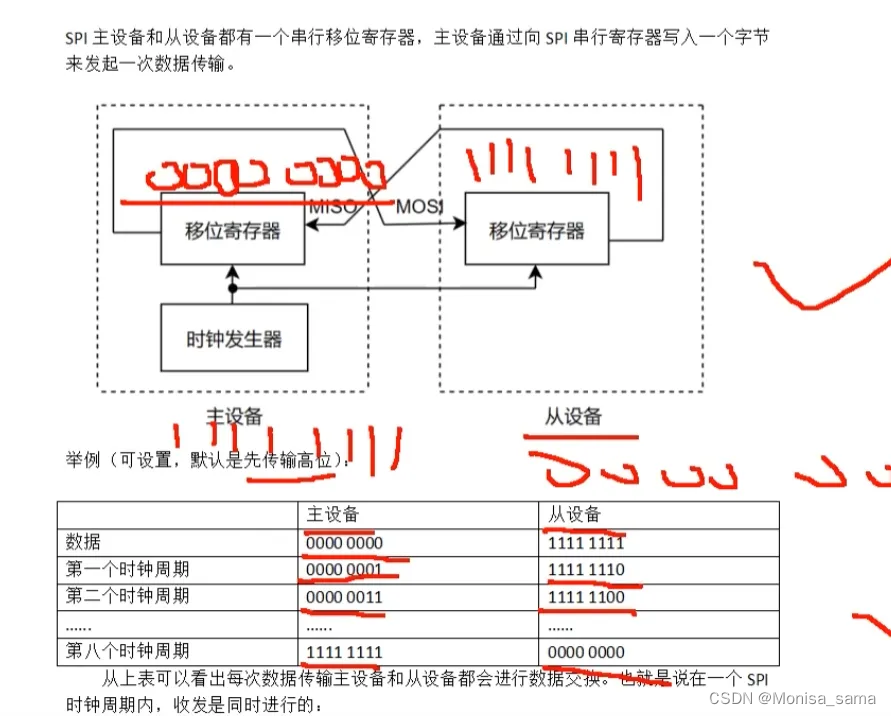

2.SPI的通信原理

3.SPI的极性和相位

分别是 CPOL(Clock POlarity)和CPHA(Clock PHAse)。

- CPOL配置SPI总线的极性
- CPHA配置SPI总线的相位

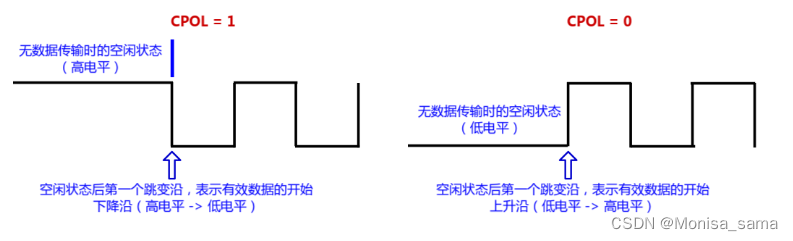

3.1 SPI总线的极性

极性，会直接影响SPI总线空闲时的时钟信号是高电平还是低电平。

- CPOL=1:表示空闲时是高电平
- CPOL=0:表示空闲时是低电平

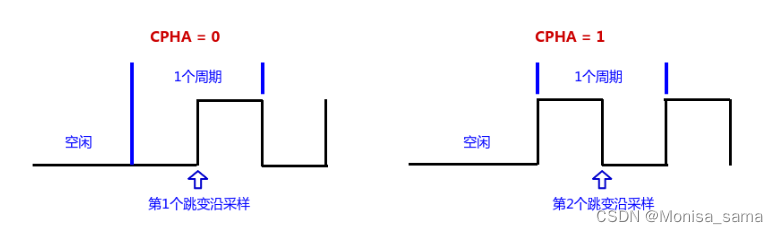

3.2 SPI总线的相位

一个时钟周期会有2个跳变沿。而相位，直接决定SPI总线从那个跳变沿开始采样数据。

-CPHA=0:表示从第一个跳变沿开始采样
-CPHA =1:表示从第二个跳变沿开始采样

3.3 SPI的四种工作模式

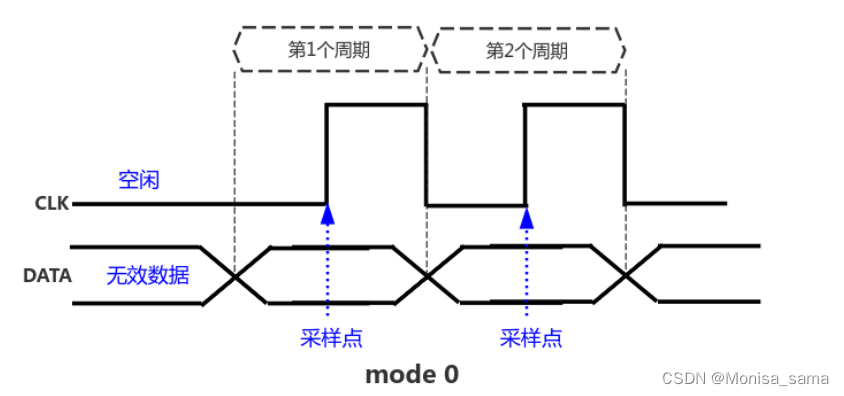

模式0

CPoL = 0:空闲时是低电平，第1个跳变沿是上升沿，第2个跳变沿是下降沿
CPHA = 0:数据在第1个跳变沿(上升沿)采样

模式1

CPOL =0::空闲时是低电平，第1个跳变沿是上升沿，第2个跳变沿是下降沿
CPHA =1:数据在第2个跳变沿(下降沿)采样

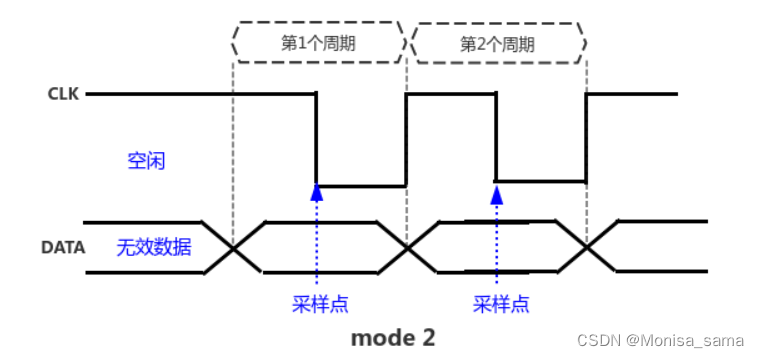

模式2

CPOL = 1:空闲时是高电平，第1个跳变沿是下降沿，第2个跳变沿是上升沿
CPHA = 0:数据在第1个跳变沿（下降沿)采样

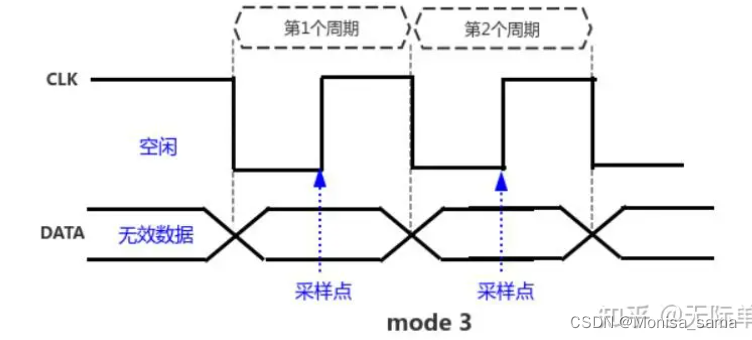

模式3

CPOL = 1：空闲时是高电平，第1个跳变沿是下降沿，第2个跳变沿是上升沿
CPHA = 1：数据在第2个跳变沿（上升沿）采样

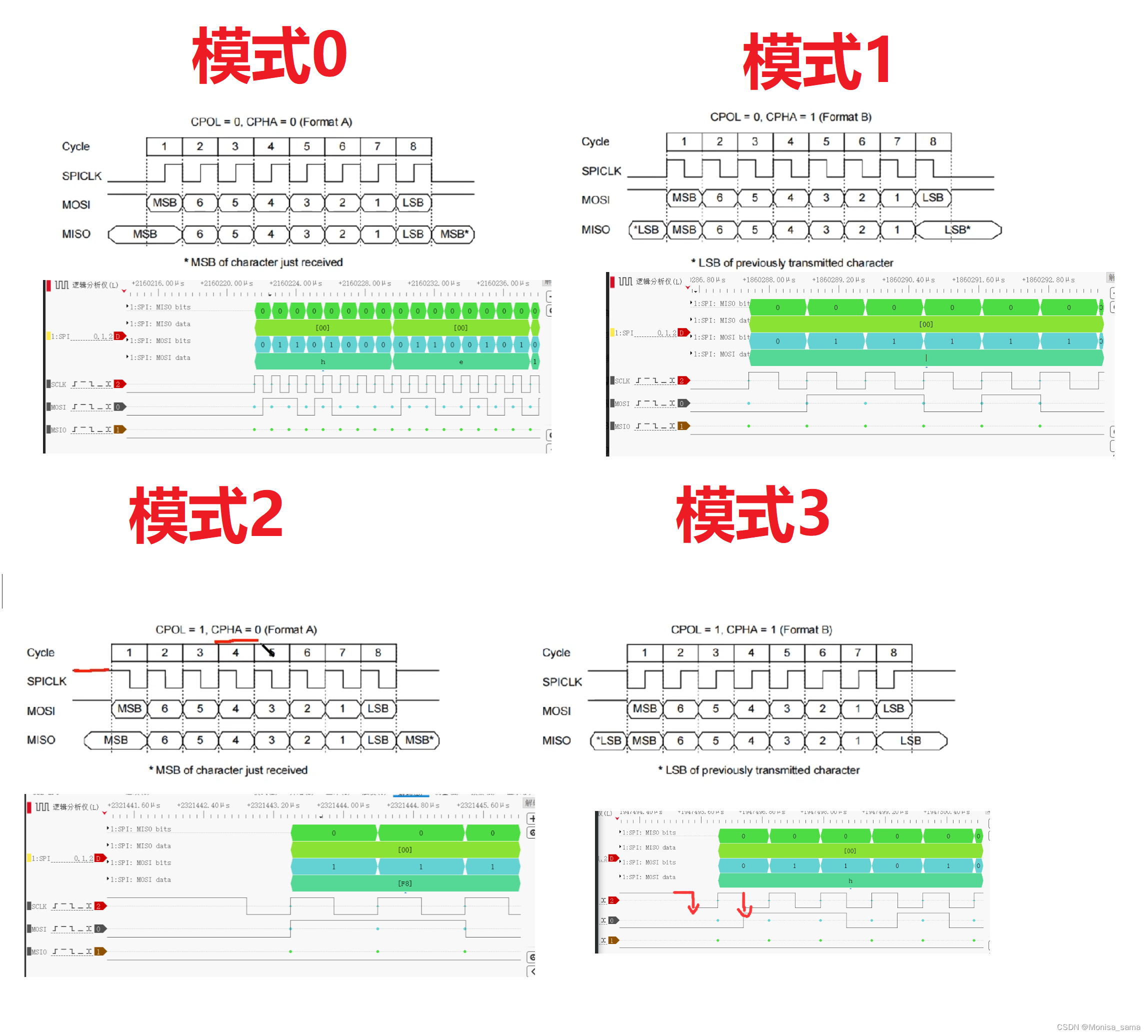

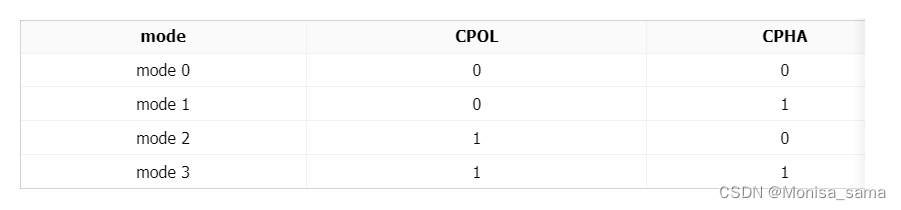

四种模式总图

4.SPI的通信过程

SPI总线在进行数据传输的时候，默认先传输高位，后传输低位。数据线高电平表示逻辑1，数据线低电平表示逻辑0，一个字节传输完成后无需应答信号即可开启下一个字节的传输。
SPI总线采用同步方式，在时钟线的第一个或者第二个跳变沿采集数据（主机侧读数据），然后在紧接着下一个跳变沿发数据。8个时钟周期即可完成一个字节的数据传输。

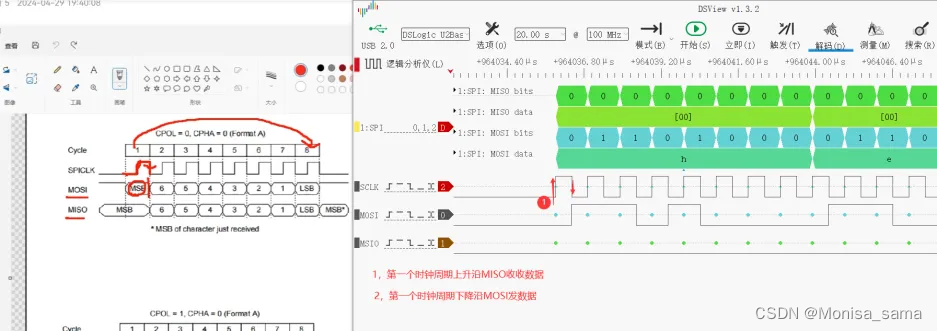

模式0为例：

三、添加内核自带SPI设备节点

在tspi-rk3566-user-v10-linux.dts下添加如下内容

spi3: spi@fe640000 {
		compatible = "rockchip,rk3066-spi";
		reg = <0x0 0xfe640000 0x0 0x1000>;
		interrupts = <GIC_SPI 106 IRQ_TYPE_LEVEL_HIGH>;
		#address-cells = <1>;
		#size-cells = <0>;
		clocks = <&cru CLK_SPI3>, <&cru PCLK_SPI3>;
		clock-names = "spiclk", "apb_pclk";
		dmas = <&dmac0 26>, <&dmac0 27>;
		dma-names = "tx", "rx";
		pinctrl-names = "default", "high_speed";
		pinctrl-0 = <&spi3m0_cs0 &spi3m0_cs1 &spi3m0_pins>;
		pinctrl-1 = <&spi3m0_cs0 &spi3m0_cs1 &spi3m0_pins_hs>;
		status = "disabled";
	};


&spi3{
  status = "okay";
  pinctrl-names = "default", "high_speed";
  //开启spi3，指定使用的pinctrl节点和cs片选引脚
  pinctrl-0 = <&spi3m1_cs0 &spi3m1_pins>;
  pinctrl-1 = <&spi3m1_cs0 &spi3m1_pins_hs>;
  //cs-gpios = <&gpio4 RK_PC6 GPIO_ACTIVE_LOW>;

  spi_test@0 {
      status = "okay";
      compatible = "rockchip,spidev";
      reg = <0>;                        //chip select 0:cs0  1:cs1
      spi-max-frequency = <10000000>;   //spi output clock
      //dc_control_pin = <&gpio3 RK_PA7 GPIO_ACTIVE_HIGH>;
      pinctrl-names = "default";
      //pinctrl-0 = <&spi_oled_pin>;
  };
};

然后编译kernel烧录boot到开发板启动即可在 /dev/目录下看到spidev3.0这个设备

四、编译内核自带的spi工具进行测试

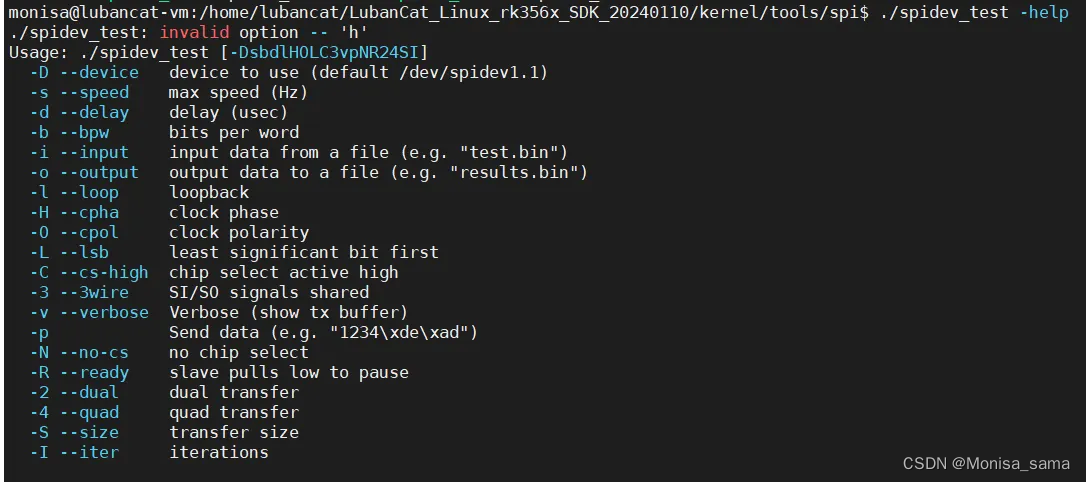

内核自带的SPI工具位于此目录下

SDK/kernel/tools/spi

在/kernel/tools/spi下，需要自己手动先make一下

接下来我们使用另外一个测试程序不使用官方这个，我们使用这个程序

#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <string.h>
#include <fcntl.h>
#include <unistd.h>
#include <sys/ioctl.h>
#include <linux/spi/spidev.h>

#define SPI_DEV_PATH "/dev/spidev3.0" //修改为你要测试的SPI设备

int fd;
static unsigned mode = SPI_MODE_0;
static uint8_t bits = 8;
static uint32_t speed = 1000000; // 设置SPI速度为1MHz
static uint16_t delay;

void transfer(int fd, uint8_t const *tx, uint8_t *rx, size_t len)
{
    int ret;
    struct spi_ioc_transfer tr = {
        .tx_buf = (unsigned long)tx,
        .rx_buf = (unsigned long)rx,
        .len = len,
        .delay_usecs = delay,
        .speed_hz = speed,
        .bits_per_word = bits,
        .cs_change = 0, // 设置为1以在每次传输前切换片选，这里不切换片选
    };

    ret = ioctl(fd, SPI_IOC_MESSAGE(1), &tr);

    if (ret < 1) {
        perror("SPI transfer failed");
    }
}

void spi_init(void)
{
    int ret;
    // 打开 SPI 设备
    fd = open(SPI_DEV_PATH, O_RDWR);
    if (fd < 0) {
        perror("Can't open SPI device");
        exit(1);
    }

    // 设置 SPI 工作模式
    ret = ioctl(fd, SPI_IOC_WR_MODE, &mode);
    if (ret == -1) {
        perror("Can't set SPI mode");
        exit(1);
    }

    // 设置位数
    ret = ioctl(fd, SPI_IOC_WR_BITS_PER_WORD, &bits);
    if (ret == -1) {
        perror("Can't set bits per word");
        exit(1);
    }

    // 设置SPI速度
    ret = ioctl(fd, SPI_IOC_WR_MAX_SPEED_HZ, &speed);
    if (ret == -1) {
        perror("Can't set max speed");
        exit(1);
    }

    // 打印设置
    printf("SPI mode: 0x%x\n", mode);
    printf("Bits per word: %d\n", bits);
    printf("Max speed: %d Hz\n", speed);
}

int main(int argc, char *argv[])
{
    if (argc != 2) {
        printf("Usage: %s <string_to_send>\n", argv[0]);
        return 1;
    }

    char *tx_buffer = argv[1]; // 获取要发送的字符串作为命令行参数

    // 初始化SPI接口
    spi_init();

    // 设置要接收数据的缓冲区
    unsigned char rx_buffer[strlen(tx_buffer) + 1];

    // 执行SPI数据传输
    transfer(fd, tx_buffer, rx_buffer, strlen(tx_buffer));

    // 打印发送和接收的数据
    printf("Sent: %s\n", tx_buffer);
    printf("Received: %s\n", rx_buffer);

    // 关闭SPI设备
    close(fd);

    return 0;
}

接下来需要编译一下这个文件，用以下命令

sudo aarch64-linux-gnu-gcc spidev_test.c -o spidev_test

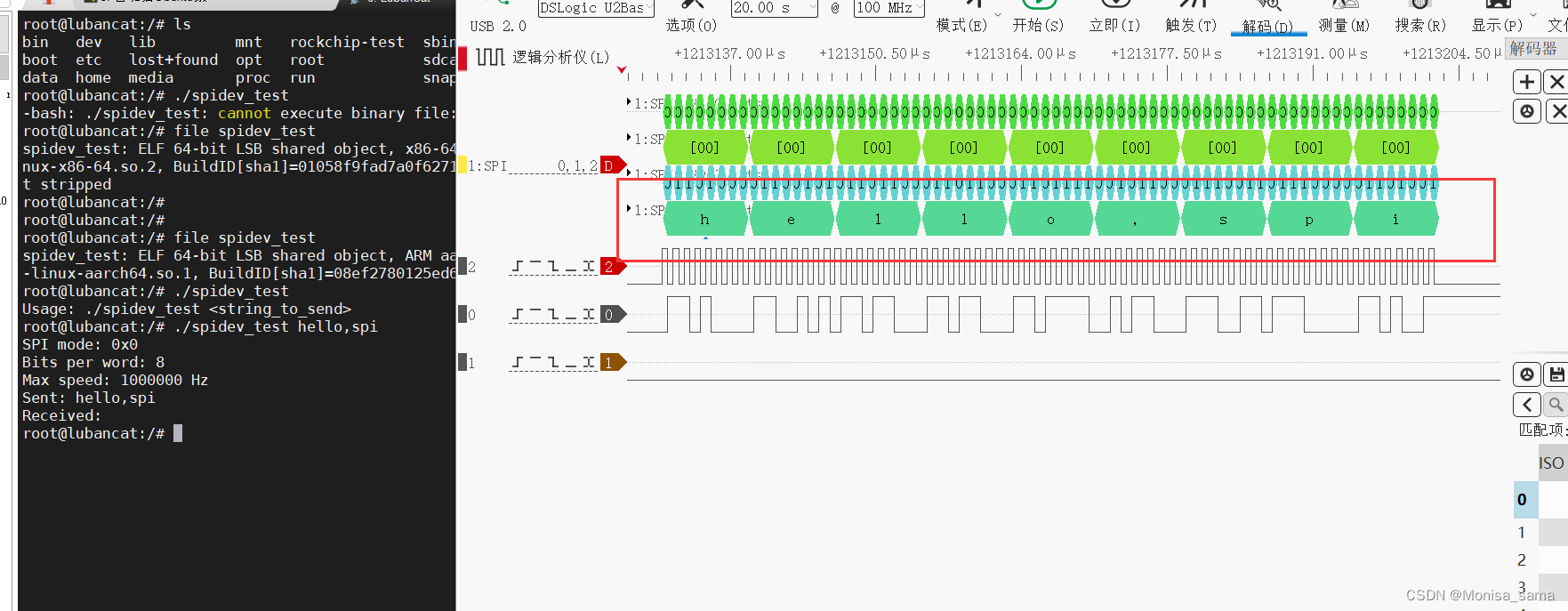

然后使用adb push上传到开发板上，进行测试并使用逻辑分析仪进行解析
