FreeRTOS篇章之任务通知

写在前面：
本文章旨在总结备份、方便以后查询，由于是个人总结，如有不对，欢迎指正；另外，内容大部分来自网络、书籍、和各类手册，如若侵权请告知，马上删帖致歉。



目录

一、任务通知的特性

二、存在的限制

三、API函数

四、应用

---



一、任务通知的特性

通过任务通知，无需单独的通信对象，任务就可以与其他任务进行交互，以及与 ISR 同步。通过使用任务通知，任务或 ISR 可以直接向接收任务发送事件。

任务通知可以通过以下几种方式更新接收任务的通知值：

• 直接设置而不用覆写接收任务的通知值
• 覆写接收任务的通知值
• 设置接收任务通知值的一个或多个 bit位
• 增加接收任务的通知值

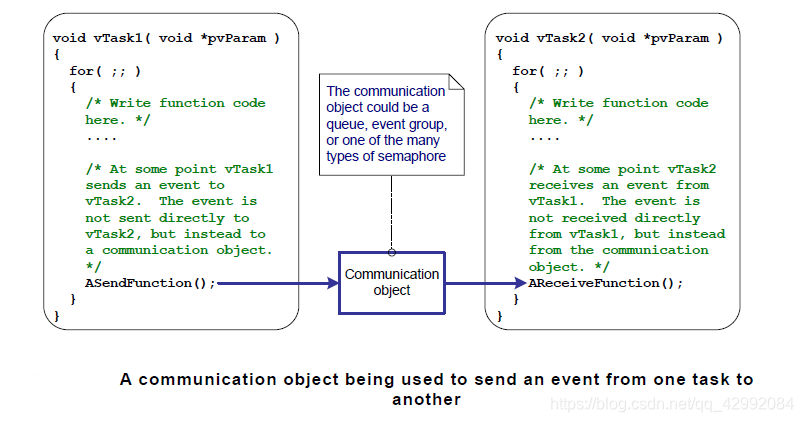

相对于使用中介对象发送到任务（这样的例子对象是队列，信号量，互斥对象和事件组）如下图：

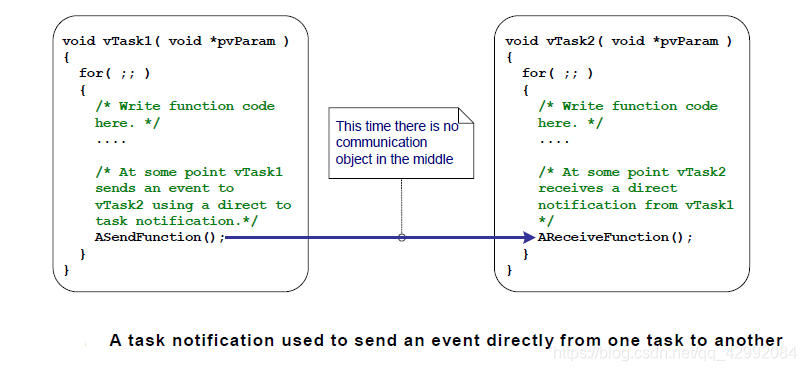

任务通知是一种将事件直接发送到任务的方法，而无需这样做中介对象：

任务通知功能是可选的，要包含任务通知功能，请在 FreeRTOSConfig.h 中将 configUSE_TASK_NOTIFICATIONS 设置为 1。
当 configUSE_TASK_NOTIFICATIONS 设置为 1 时，每个任务都有一个通知状态（待处理或未在等待处理）和一个通知值（一个 32 位无符号整数）。当任务收到通知时，其通知状态将设置为待处理。当任务读取其通知值时，其通知状态将设置为未在等待处理。如果出于节省空间的考虑(每个任务可以节省 4个字节)，可以设置 configUSE_TASK_NOTIFICATIONS 为 0来禁用。
任务可在 “被阻止” 状态中等待其通知状态变为待处理，还可以选择指定超时。



二、存在的限制

在以下情形中不能使用任务通知：

•  向 ISR 发送事件或数据。
   通信对象可供 ISR 和任务相互发送事件和数据。
   任务通知可用于从 ISR 向任务发送事件和数据，但不能用于从任务向 ISR 发送事件或数据。

•  启用多个接收任务。
   通信对象可由任何知其句柄（可能是队列句柄、信号灯句柄或事件组句柄）的任务或 ISR 访问。任意数量的任务和 ISR 可处理发送到任何给定通信对象的事件或数据。
   任务通知直接发送给接收任务，因此只能由接收通知的任务来处理。这在多数情况下并不是限制，因为尽管通常有多个任务和 ISR 向相同的通信对象发送事件或数据，但是很少有多个任务和 ISR 接收来自同一通信对象的事件或数据。

•  缓冲多个数据项。
   队列是一次可保存多个数据项的通信对象。已发送到队列但尚未从队列中接收的数据将在队列对象中缓冲。
   任务通知通过更新接收任务的通知值向任务发送数据。任务的通知值一次只能保存一个值。

•  广播到多个任务。
   事件组是可用于一次向多个任务发送事件的通信对象。
   任务通知直接发送给接收任务，因此只能由接收任务来处理。

•  在 “被阻止” 状态中等待发送完成。
   如果通信对象暂时处于无法向其中写入更多数据或事件的状态（例如，当队列已满、无法向该队列发送更多数据时），尝试向该对象写入内容的任务可以选择进入“被阻止”状态，以等待其写入操作完成。
   如果一个任务尝试向已有待处理通知的另一个任务发送任务通知，则发送任务无法在“被阻止”状态中等待接收任务重置其通知状态。在大多数使用任务通知的情况下，这极少成为限制。



三、API函数

任务通知使用 API函数 xTaskNotify()或 xTaskNotifyGive()来发送，这个通知将一直挂起直到接收任务使用API函数 xTaskNotifyWait()或 ulTaskNotifyTake()来接收通知。如果接收任务在通知到来时已经被阻塞，则会从阻塞态恢复，同时通知被清除。

功能	API 接口	实际执行函数	其它
发送通知	xTaskNotifyGive()	xTaskGenericNotify()	没有通知值 （信号量类型）
发送通知（用于中断中）	vTaskNotifyGiveFromISR()
接收通知	ulTaskNotifyTake()		单独对应 xTaskNotifyGive()
发送通知	xTaskNotify()	xTaskGenericNotify()	带通知值
发送通知（用于中断中）	xTaskNotifyFromISR()	xTaskGenericNotifyFromISR()
发送通知	xTaskNotifyAndQuery()	xTaskGenericNotify()	带通知值，并且返回原通知值
发送通知（用于中断中）	xTaskNotifyAndQueryFromISR()
接收通知	xTaskNotifyWait()
清除通知	xTaskNotifyStateClear()

在大多数情况下，并不需要 xTaskNotify() 和 xTaskNotifyWait() API 函数提供的灵活性。更简单的函数就足够了。xTaskNotifyGive() API 函数可替代 xTaskNotify()，它更简单、但灵活性稍差。ulTaskNotifyTake() API 函数可替代 xTaskNotifyWait()，它更简单、但灵活性稍差。

1、xTaskNotifyGive() 和 vTaskNotifyGiveFromISR() API函数

BaseType_t   xTaskNotifyGive( TaskHandle_t    xTaskToNotify );

void   vTaskNotifyGiveFromISR( TaskHandle_t    xTaskToNotify,
                                                    BaseType_t       *pxHigherPriorityTaskWoken );

传入参数：

• xTaskToNotify ：需要通知的任务句柄。这个句柄即是调用 xTaskCreate()创建任务时传递的句柄
• pxHigherPriorityTaskWoken：如果调用 vTaskNotifyGiveFromISR()发送通知导致被发送通知的任务离开阻塞状态，并且这个任务的优先级高于当前任务(也就是被中断的任务)，那么 xSemaphoreGiveFromISR()会在函数内部将 *pxHigherPriorityTaskWoken 设为 pdTRUE。如果 vTaskNotifyGiveFromISR() 将此值设为 pdTRUE，则在中断退出前应当进行一次上下文切换

返回参数（始终返回 pdPASS）：

• pdPASS：发送成功

2、ulTaskNotifyTake() API函数

uint32_t   ulTaskNotifyTake( BaseType_t    xClearCountOnExit,
                                             TickType_t      xTicksToWait );

传入参数：

• xClearCountOnExit：当设置为 pdFALSE，则在函数退出时任务的通知值递减，这样，通知值就像一个计数信号量；如果是 pdTRUE，那么当函数退出时，任务的通知值将被清除为零，这样，通知值就像一个二进制信号量
• xTicksToWait：阻塞超时时间。任务进入阻塞态以等待任务通知有效的最长时间。如果 xTicksToWait为 0，则 ulTaskNotifyTake()在通知无效时会立即返回；如果把 xTicksToWait 设置为 portMAX_DELAY，那么阻塞等待将没有超时限制

返回参数：

• uint32_t：在任务的通知计数清空为零或递减之前的任务通知值

3、xTaskNotify() 和 xTaskNotifyFromISR() API函数

BaseType_t   xTaskNotify( TaskHandle_t    xTaskToNotify,
                                           uint32_t            ulValue,
                                           eNotifyAction    eAction );

BaseType_t   xTaskNotifyFromISR( TaskHandle_t    xTaskToNotify,
                                                         uint32_t             ulValue,
                                                         eNotifyAction     eAction,
                                                         BaseType_t       *pxHigherPriorityTaskWoken );

传入参数：

• xTaskToNotify ：需要通知的任务句柄。这个句柄即是调用 xTaskCreate()创建任务时传递的句柄
• ulValue：与通知一起发送的数据，如何使用 ulValue取决于 eNotifyAction值
• eAction：枚举类型，用于指定如何更新接收任务的通知值。

枚举成员	描述
eNoAction	通知任务，而不更新其通知值；参数 ulValue未使用。可用作更快速的二进制信号量轻型替代方案。始终返回 pdPASS
eSetBits	对被通知任务的通知值按位执行或运算。可用作更快速的事件组轻型替代方案。始终返回 pdPASS
eIncrement	接收任务的通知值将递增。可用作更快速的计数信号量轻型替代方案。始终返回 pdPASS
eSetValueWithOverwrite	即使任务尚未读取前一个值，也将任务的通知值设置为 ulValue参数中传递的值。始终返回 pdPASS
eSetValueWithoutOverwrite	如果任务当前没有通知值，则设置任务的通知值并返回 pdPASS；如果任务没有取出前一个通知值，则不执行任何操作，将返回 pdFAIL

• pxHigherPriorityTaskWoken：如果调用 xTaskNotifyFromISR()发送通知导致被发送通知的任务离开阻塞状态，并且这个任务的优先级高于当前任务(也就是被中断的任务)，那么 xTaskNotifyFromISR()会在函数内部将 *pxHigherPriorityTaskWoken 设为 pdTRUE。如果 xTaskNotifyFromISR() 将此值设为 pdTRUE，则在中断退出前应当进行一次上下文切换

返回参数：

• BaseType_t：取决于 eAction的值

4、xTaskNotifyWait() API函数

BaseType_t   xTaskNotifyWait( uint32_t    ulBitsToClearOnEntry,
                                                  uint32_t    ulBitsToClearOnExit,
                                                  uint32_t    *pulNotificationValue,
                                                  TickType_t    xTicksToWait );

传入参数：

• ulBitsToClearOnEntry：在使用通知之前，先将任务的通知值与参数 ulBitsToClearOnEntry的按位取反值按位与操作。设置参数 ulBitsToClearOnEntry为 0xFFFFFFFF(ULONG_MAX)，表示清零任务通知值
• ulBitsToClearOnExit：在退出函数之前，将任务的通知值与参数 ulBitsToClearOnExit的按位取反值按位与操作。设置参数 ulBitsToClearOnExit为 0xFFFFFFFF(ULONG_MAX)，表示清零任务通知值
• pulNotificationValue：用于向外回传任务的通知值。这个通知值在参数 ulBitsToClearOnExit起作用前将通知值拷贝到 *pulNotificationValue中。可选参数，如果不需要，可将其设置为 NULL
• xTicksToWait：阻塞超时时间。任务进入阻塞态以等待任务通知有效的最长时间。如果 xTicksToWait为 0，则 xTaskNotifyWait()在通知无效时会立即返回；如果把 xTicksToWait 设置为 portMAX_DELAY，那么阻塞等待将没有超时限制

返回参数：

• pdPASS：接收成功
• pdFAIL：接收失败（超时）



四、应用

1、替代二值信号量(binary semaphore)

任务通知比二值信号量快 45%并且内存占用更小

• 发送处理：xTaskNotifyGive()和 vTaskNotifyGiveFromISR()用来代替 xSemaphoreGive()和 xSemaphoreGiveFromISR()
• 接收处理：ulTaskNotifyTake()用来替代 xSemaphoreTake()（ps：ulTaskNotifyTake()的第一个参数 xClearCountOnExit应设置为 pdTRUE）

2、替代计数信号量(counting semaphore)

与替代二值信号量类似，当使用任务通知来代替计数信号量的时候，接收任务的通知值被用来代替计数信号量的计数值

• 发送处理：xTaskNotifyGive()和 vTaskNotifyGiveFromISR()用来代替 xSemaphoreGive()和 xSemaphoreGiveFromISR()
• 接收处理：ulTaskNotifyTake()用来替代 xSemaphoreTake()（ps：ulTaskNotifyTake()的第一个参数 xClearCountOnExit应设置为 pdFALSE）

3、替代事件组(event group)

当任务通知用来代替时间组的时候，通知值被用来代替事件组的任务值，通知值的每一位被用来代表某个标志

• 发送处理：xTaskNotify()和 xTaskNotifyFromISR()用来代替 xEventGroupSetBits()和 xEventGroupSetBitsFromISR()
• 接收处理：xTaskNotifyWait()用来代替 xEventGroupWaitBits()

4、替代邮箱队列(mailbox)

RTOS任务通知只能用来发送数据到一个任务中，相比用队列实现，有一些限制：

1. 只能发送 32-bit数据
2. 保存的是接收任务的值，同一个时刻只能存在一个接收任务

因此，使用 “轻量邮箱” 这个短语代替 “轻量队列”。任务的通知值就是邮箱值

• 发送处理：使用 xTaskNotify()和 xTaskNotifyFromISR()发送至任务，可以用来替换 xQueueOverwtite()和 xQueueOverwtiteFromISR()
• 接收处理：使用 xTaskNotifyWait()来获取通知值，可以用来代替 xQueueReceive()和 xQueuePeek()
