stm32 I2C通信协议（二）（硬件实现）

一、I2C基础知识

1）I2C外设简介

STM32内部集成了硬件I2C收发电路，可以由硬件自动执行时钟生成、起始终止条件生成、应答位收发、数据收发等功能，减轻CPU的负担
支持多主机模型
支持7位/10位地址模式
支持不同的通讯速度，标准速度(高达100 kHz)，快速(高达400 kHz)
支持DMA
兼容SMBus协议
STM32F103C8T6 硬件I2C资源：I2C1、I2C2

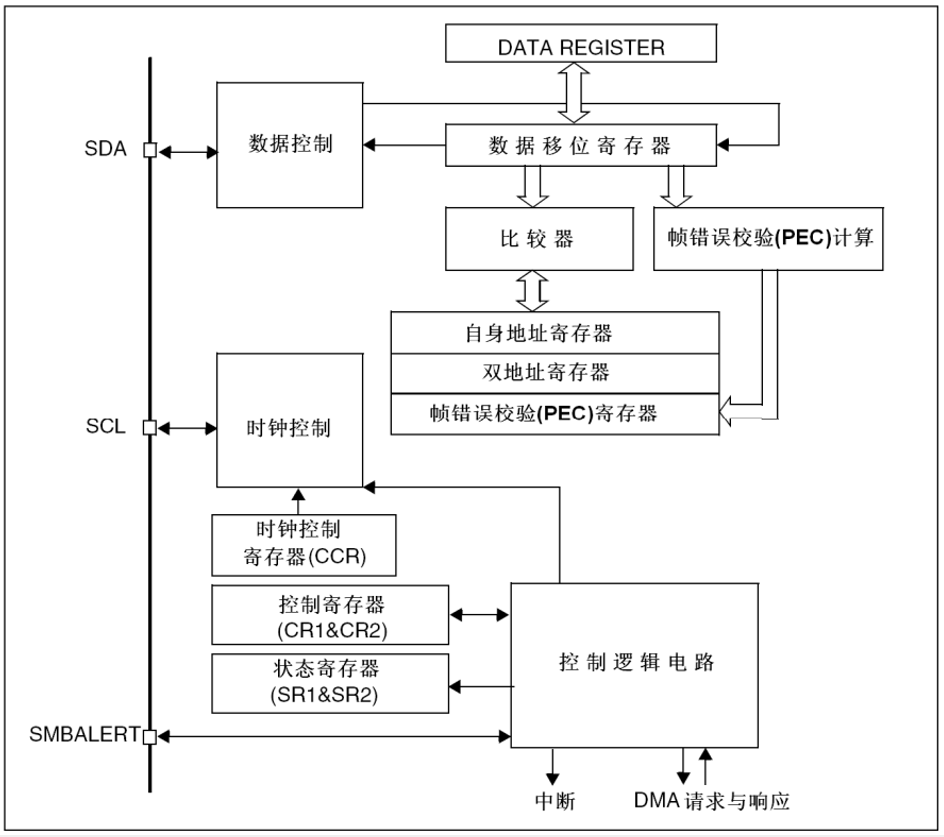

I2C功能框图

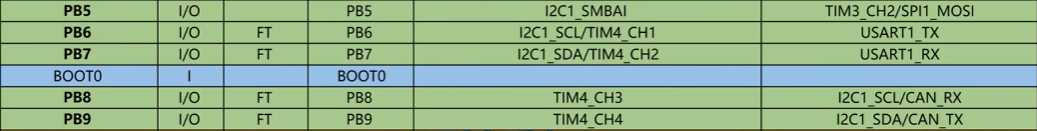

I2C引脚

2）I2C外设收发时序

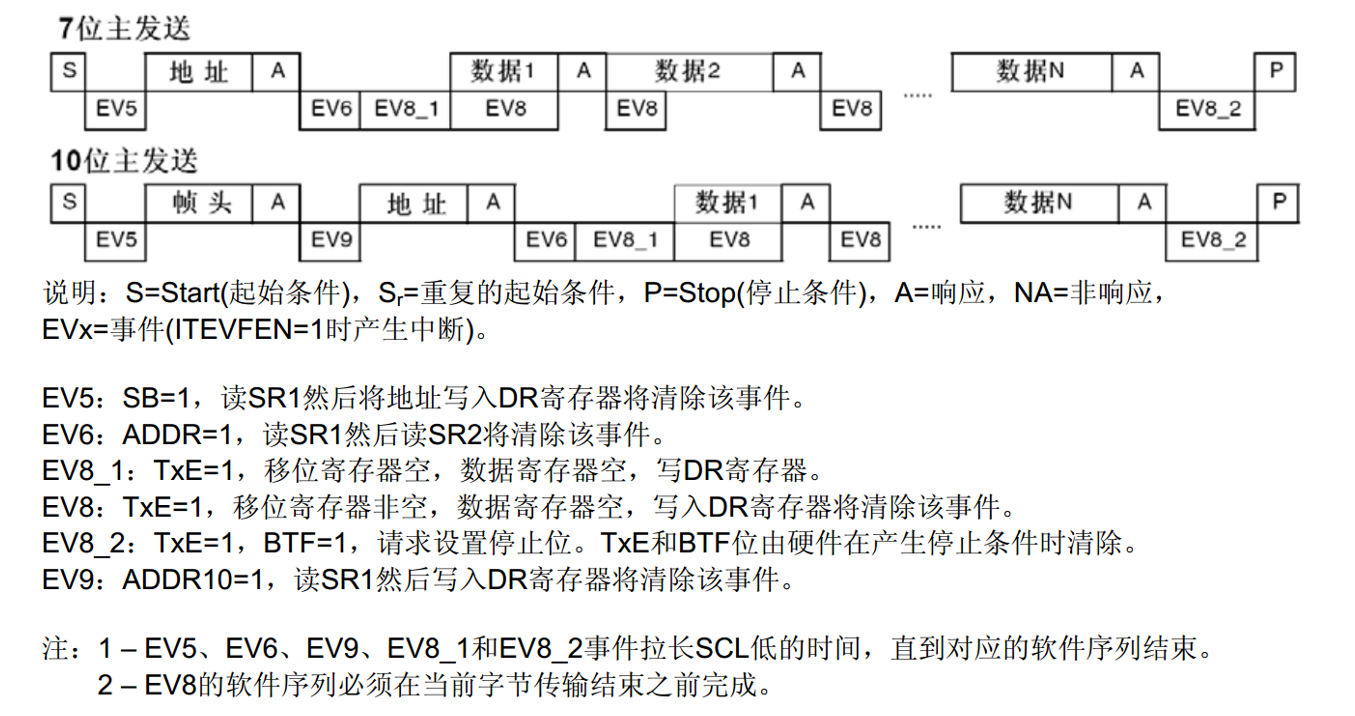

主机发送传送序列图
EV事件可以理解为修改标志位
主机接受传送序列图

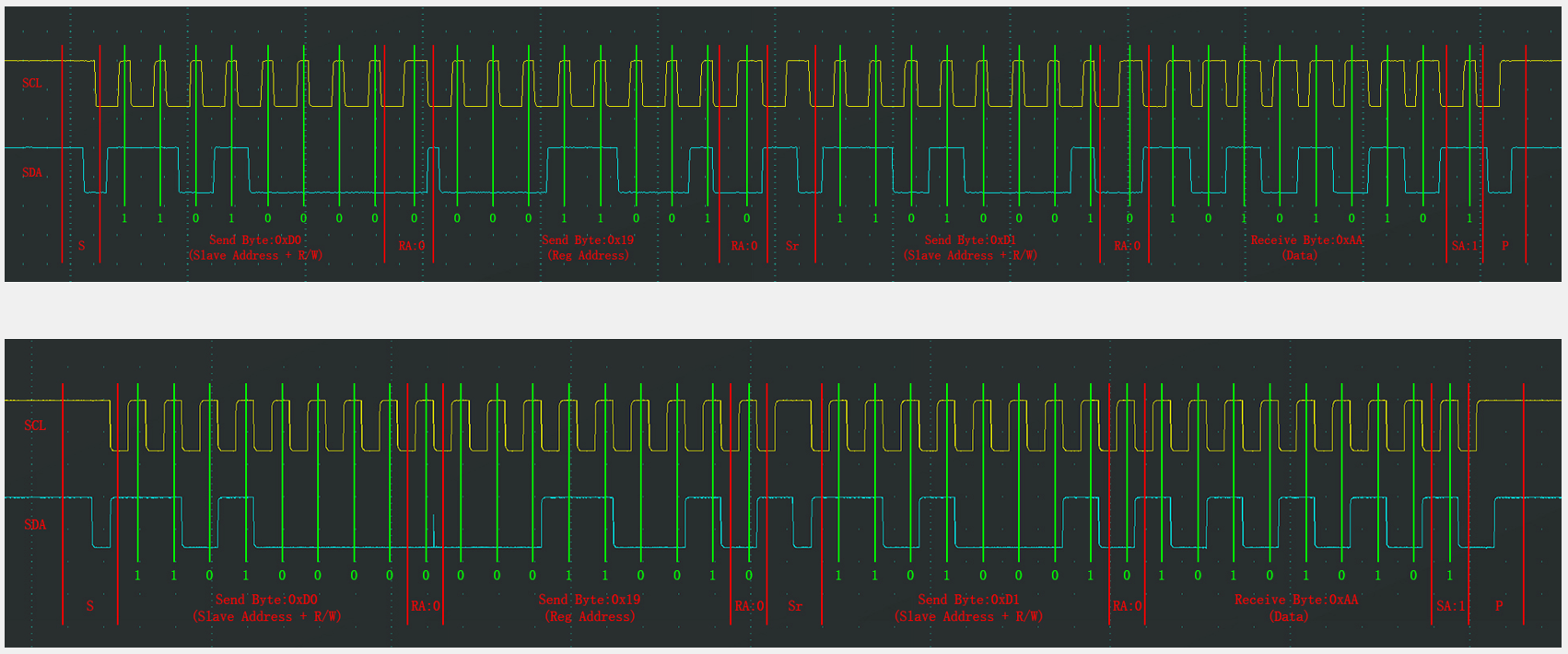

软硬件时序区别，硬件更规整
更多详见stm32F10x手册24节

二、实验

1）软件I2C读写MPU6050

可以把AD0引脚接高电平修改MPU的名称，改了后记得地址为0xD2

关键代码：

//初始化硬件电路
void MPU6050_Init(void){
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C2, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD; //上拉输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	I2C_InitTypeDef I2C_InitStructure;
	I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
	I2C_InitStructure.I2C_ClockSpeed = 50000;
	I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
	I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;
	I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
	I2C_InitStructure.I2C_OwnAddress1 = 0x00;
	I2C_Init(I2C2, &I2C_InitStructure);

	I2C_Cmd(I2C2, ENABLE);

	MPU6050_WriteReg(MPU6050_PWR_MGMT_1, 0x01);
	MPU6050_WriteReg(MPU6050_PWR_MGMT_2, 0x00);
	MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09);
	MPU6050_WriteReg(MPU6050_CONFIG, 0x06);
	MPU6050_WriteReg(MPU6050_GYRO_CONFIG, 0x18);
	MPU6050_WriteReg(MPU6050_ACCEL_CONFIG, 0x18);
}
