16 verilog基础语法-设计层次描述

虚拟机：VMware-workstation-full-14.0.0.24051
环 境：ubuntu 18.04.1
应用工具：VCS（verilog compiled simulator，编译型代码仿真器）

---

---

一、学习内容

---

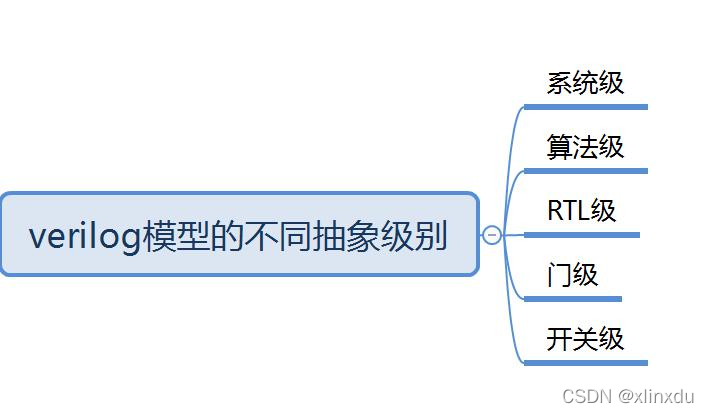

二、设计层次描述

（1）门级描述

• 最直观的描述电路结构
• 最底层的电路描述

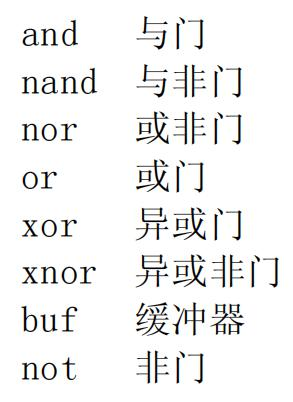

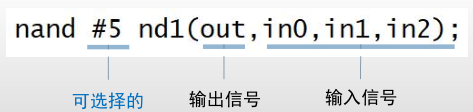

• 门声明语句：

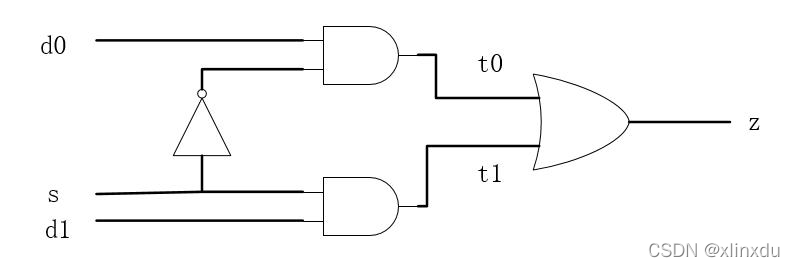

  【例 1】门级描述2选1


module MUX2x1(z, d0, d1, s);
	output z;
	input d0, d1, s;

	and u0 (t0, d0, sbar) ,
		u1（t1, d1, s);
	not u2 (sbar, s)；
	or u3 (z, t0, t1);
endmodule

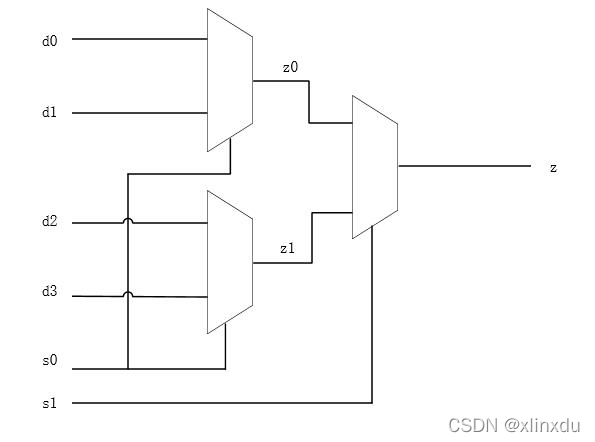

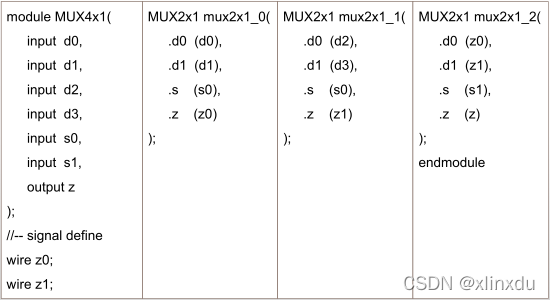

• 有已有模块构成更层次的模块


MUX2x1 mux2x1_0(z0,d0,d1,s0);

MUX2x1 mux2x1_0(
	.d0 (d0),
	.d1 (d1),
	.s (s0),
	.z (z0)
);

（2）行为级描述

• 其抽象程度远高于结构描述，相当于高级编程语言
• 描述设计实体时，无需知道电路结构，只需知道输入与输出信号的行为

module sample_ff(clk, rstn, din, dout);
	input clk, rstn;
	input [3:0] din;
	output [3:0] dout;

	reg [3:0] data;
	assign dout = data;
always @(posedge clk or negedge rstn) begin
	if(!rstn) begin
		data <= 4’b0;
	end
	else begin
		data <= din;
	end
end
endmodule

（3）混合层次描述

• 以上各种层次描述方式可以 任 意 混 合使用
• 一个复杂电路的完整Verilog HDL模型是由 若 干 个Verilog HDL模块构成的，每一个模块又可以由 若 干 个 子 模 块构成。这些模块可以分别用不同抽 象 级 别的Verilog HDL描述，在一个模块中也可以有多种级别的描述
• 利用Verilog HDL语言结构所提供的这种功能就可以构造模块间的清晰层次结构来描述极其复杂的大型设计。

---

三、思考和小结

（1）思考

1. Verilog HDL中都有哪些设计层次描述？
2. 半加器Verilog：用门级描述。
3. 两个半加器verilog实现一个全加器

（2）小结

---
