FPGA——输入原理图实现按键控制发光二极管的亮灭

前言

本文章是通过按键 KEY0 控制发光二极管 LEDG0 的亮灭，它们之间是反相的关系。并由开关 SW0 来允许和禁止这个控制功能。

---

一、FPGA的设计流程

• 设计输入
• 综合
• 功能仿真
• 布局布线（Fitting）
• 时序（Timing）分析、时序仿真
• 编程和配置

二、按键控制发光二极管的亮灭的过程

（一）创建工程

启动 Quartus II 软件，选择File->New Project Wizard，在出现的界面下先Next，填写工程的路径和名称，然后接着Next，直到出现下面界面并进行相应操作。接着一路Next，直到Finish，完成工程的创建。

（二）绘制原理图

1. 分析控制的原理
   当 SW处于上位（1）时，按下和松开 KEY可分别控制 LED亮和灭；当 SW处于下位（0）时，LED始终亮不受 KEY的控制。
2. 绘制过程实现
   首先选择File->New，进入后选择Block Diagram/Schematic File

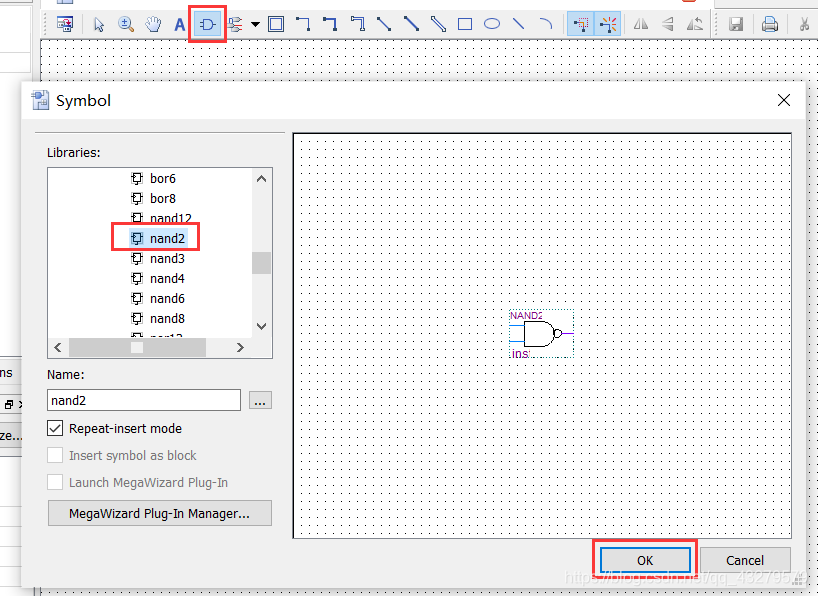

   选择元件

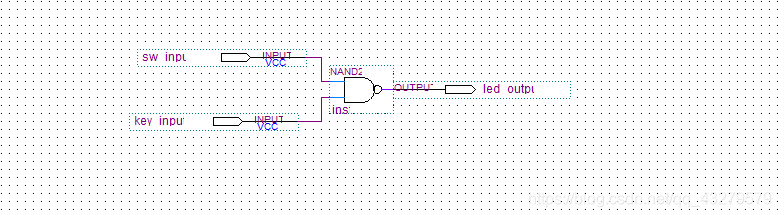

   添加输入输出，完成效果

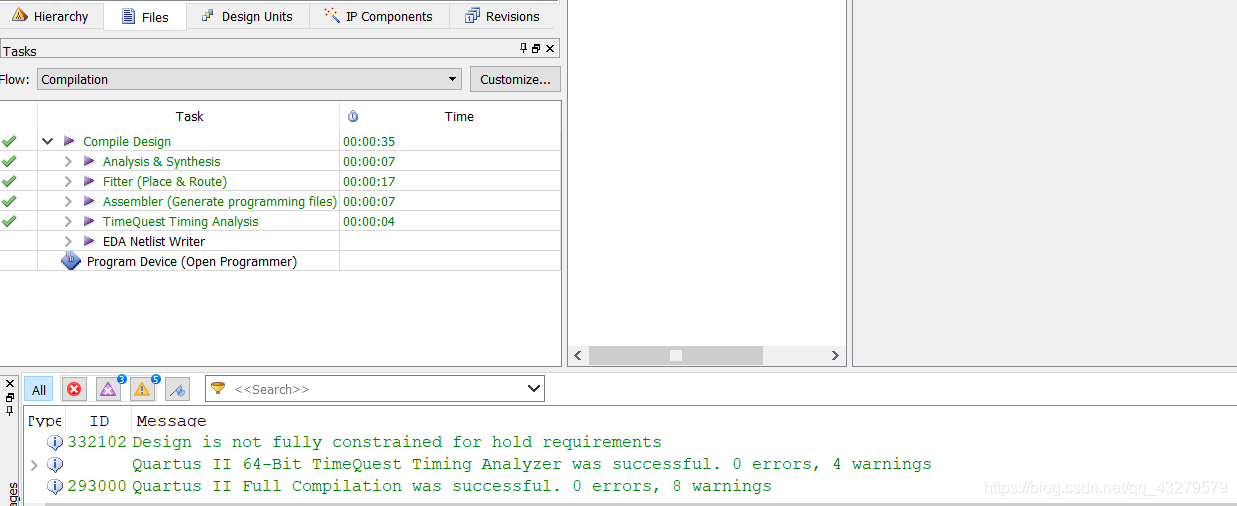

（三）编译

将上面绘制的原理图文件保存，并开始编译。
选择菜单项 Processing→Start Compilation或者代表编译的图标

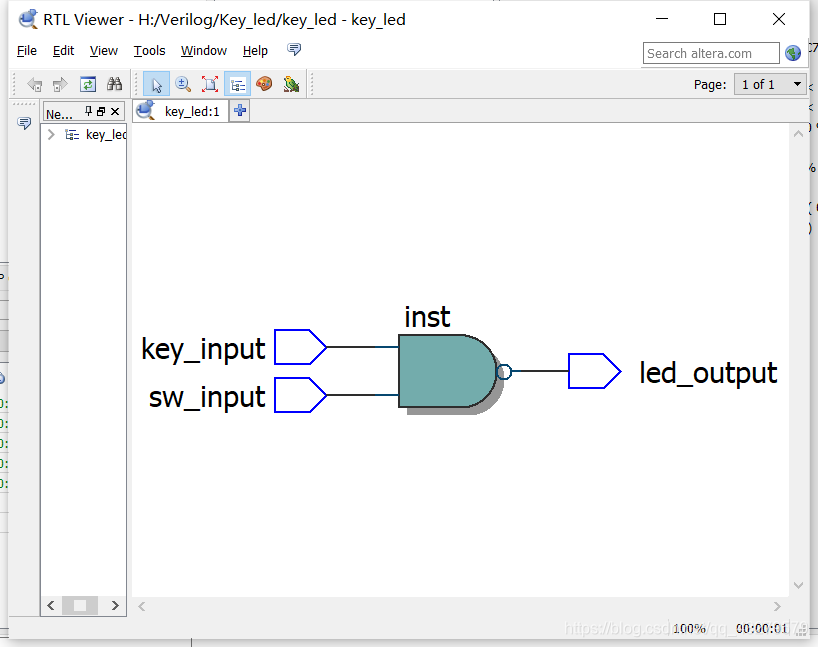

可以通过rtl View查看电路图

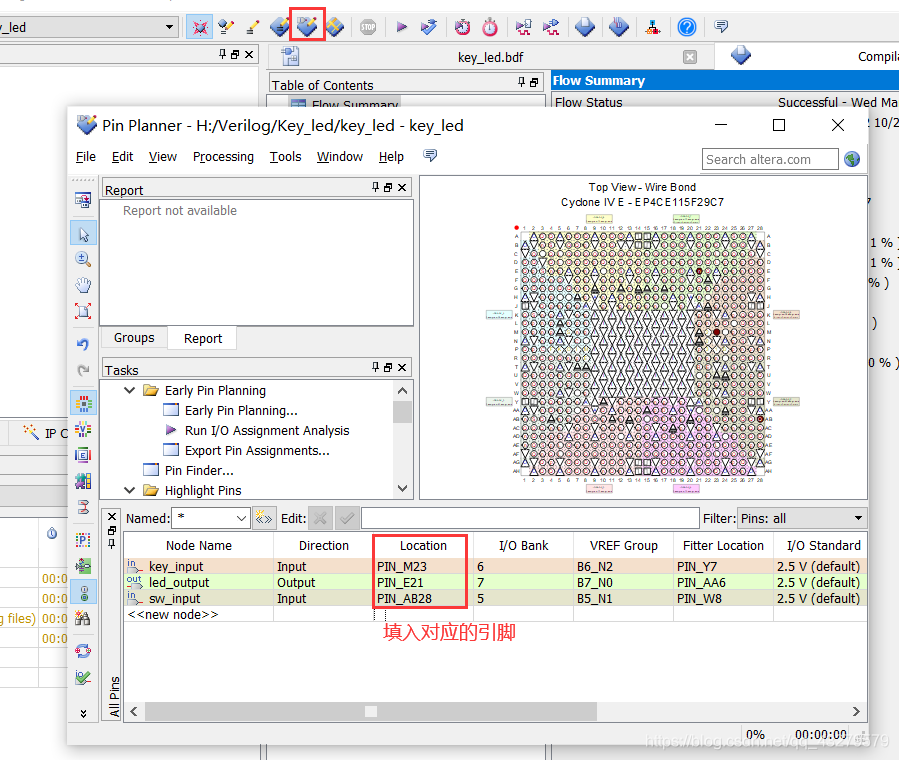

（四）分配引脚

查看芯片手册，得到对应的引脚

分配完成后，重新编译一次

（五）仿真与时序分析

创建一个向量波形文件，选择菜单项 File→New->VWF

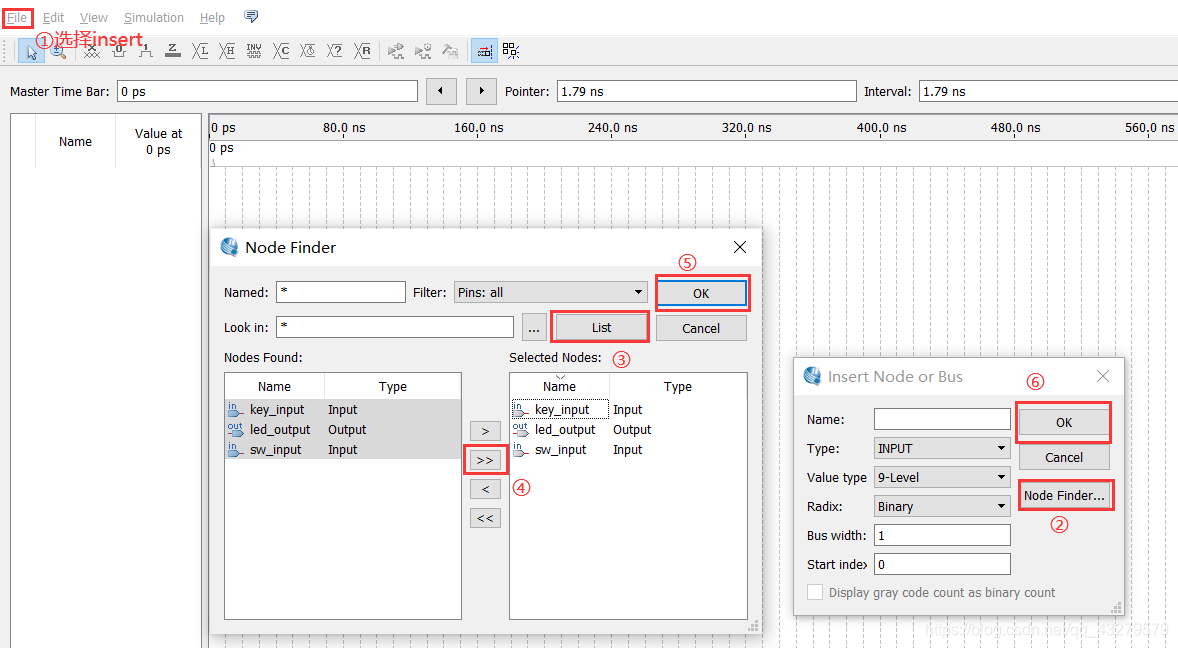

添加信号

设置仿真时长，选择菜单项 Edit→End Time，这里我们设置仿真时长为1微秒
设置输入信号的值

保存文件并启动功能仿真，出现错误，进行仿真配置，选择tool->launch simulation library complier

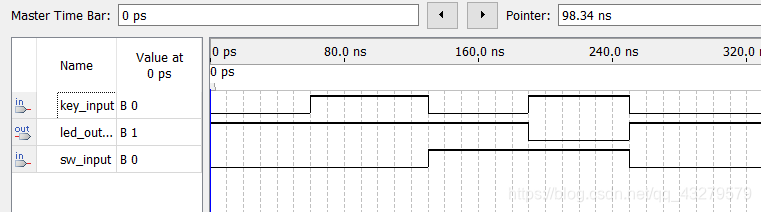

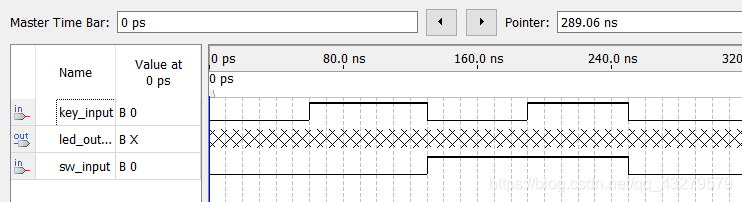

功能仿真结果

通过波形可以看出满足设计要求，当sw为1时，led才受key的控制。

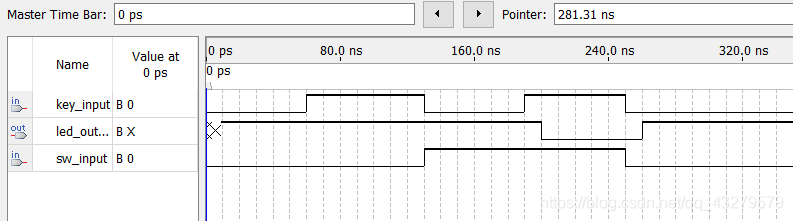

编译进行时序仿真，仿真结果

结果存在时延，跟实际更加相符。

（六）配置FPGA

1. 模式配置
   SW19（RUN/PROG）开关用来选择这两种配置模式中的一种，RUN 位置为JTAG 模式，PROG 位置则为 AS 模式。 我们这里使用 JTAG 模式, 请先确认 DE2 板上的 SW19 (RUN/PROG) 开关位于 RUN 位置。
2. 连接设备
   使用 USB 线，一端连接到开发板的 J9（BLASTER）口，另一端连接到计算机的 USB 口，开发板加电。

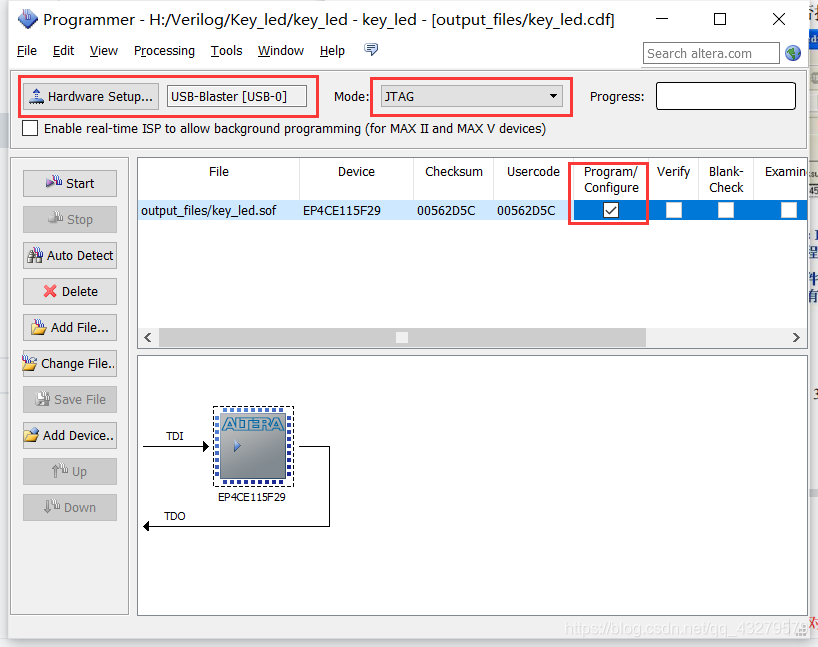

3. 配置下载
   编程器界面显示了当前检测到的编程线缆，应可以检测到USB-Blaster。如果未显示，请点击 Hardware Setup 按钮查看并检查线是否插好，存在就添加就可以了

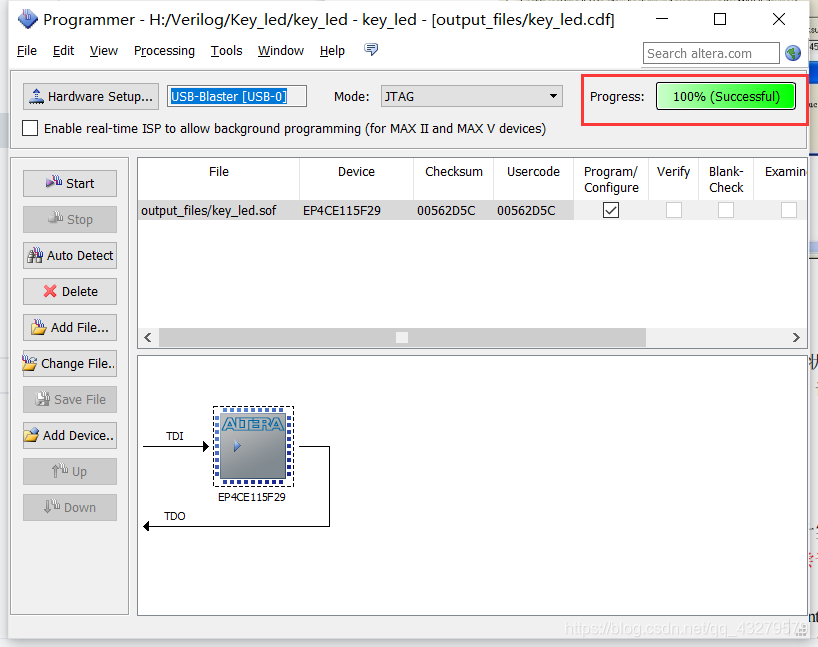

   点击Start，就开始下载，出现100%，就下载完成了

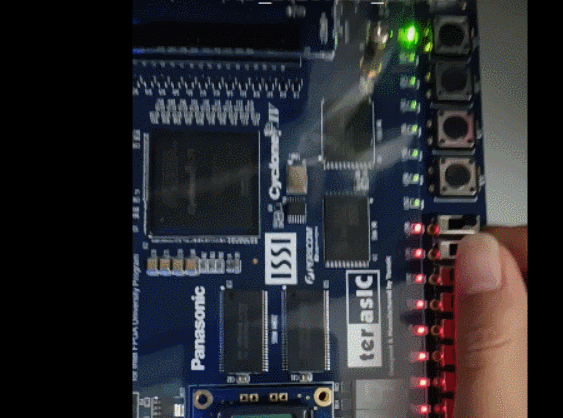

（七）下载结果

---

总结

整个过程，还比较简单，采用输入原理图的方式，但是当元件很多的时候，继续采用这种方式，就会很麻烦。整个过程也可采用Verilog编程的方式，主要不同的步骤就是将输入原理图的地方更改为代码输入。
