揭秘ADC时间交错技术，快来get~

时间交错技术可使用多个相同的 ADC（文中虽然仅讨论了 ADC，但所有原理同样适用于 DAC 的时间交错特性），并以比每一个单独数据转换器工作采样速率更高的速率来处理常规采样数据序列。简单说来，时间交错（IL）由时间多路复用 M 个相同的 ADC 并联阵列组成。

如图 1 所示。这样可以得到更高的净采样速率 fs（采样周期 Ts = 1/fs），哪怕阵列中的每一个 ADC 实际上以较低的速率进行采样（和转换），即 fs/M。因此，举例而言，通过交错四个 10 位/100 MSPS ADC，理论上可以实现 10 位/400 MSPS ADC。

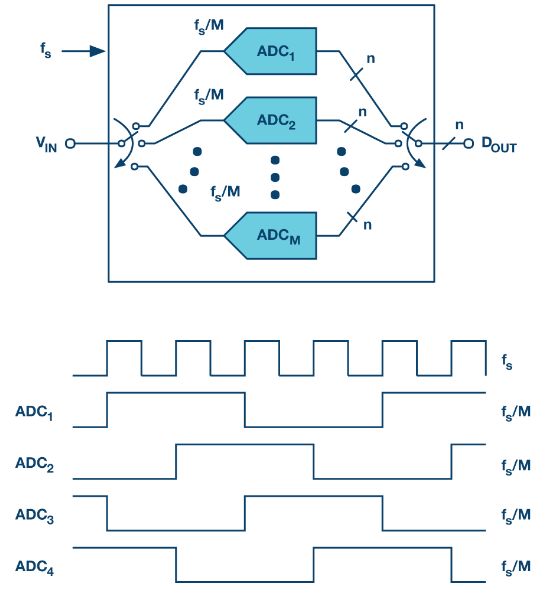

图1. M次交错的n位ADC阵列每一个ADC的采样速率为fs/M，得到的时间交错ADC采样速率为fs。M = 4的时钟方案示例在该图下半部分显示。

为了更好地理解 IL 原理，图 1 中一个模拟输入 VIN (t) 以 M 个 ADC 进行采样，其结果为组合数字输出数据序列 DOUT。ADC1 最先采样 VIN (t0) 并开始将其转换为n位数字信号。Ts 秒后，ADC2 将采样 VIN (t0+Ts) 并开始将其转换为n位数字信号。接着，Ts 秒后，ADC3 将采样 VIN (t0 +2Ts)，以此类推。ADCM 完成 VIN (t0 +(M-1)×Ts) 采样后
