在电源管理中，精确的限流至关重要，以保护电源和负载免受过流损害。然而，具有可调限流功能的DC-DC转换器并不多见。LTC7003作为高端N沟道MOSFET静态开关驱动器，提供了可调限流和电流监控功能，适用于为DC-DC转换器添加精确的限流能力。其IMON输出提供与电流成比例的电压，可用于调整转换器的输出电压，实现动态限流。LTC7003的特性使其成为多种系统中监测、限制和断开电源线路的理想选择。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

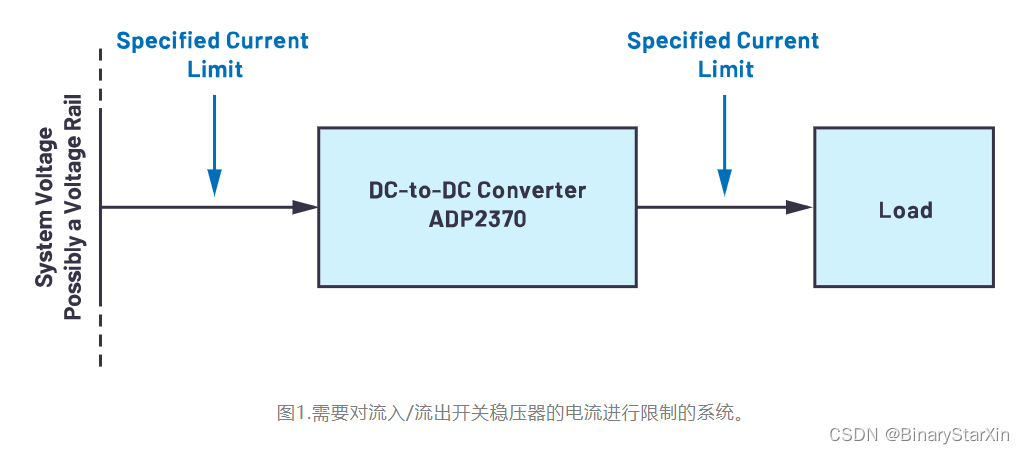

在一些电源管理应用中，需要精确地限制电流。无论是要保护电源（例如，中间电路电压需要过载保护以便能够可靠地为其他系统部件提供电能），还是在故障情况下保护可能由于过流而造成损坏的负载，都需要精确地限制电流。

在寻找合适的DC-DC负载点稳压器来满足此要求时，我们发现市面上具有可调限流功能的电压转换器很少见。可调限流功能在采用外部电源开关的控制器设计中更加常见，而所有的集成解决方案很少提供此类功能。而且，可调限流功能的精度通常不是很高。以外，DC-DC转换器IC中的电流限制器一般只限制电源的电感电流，不会限制输入或输出电流。此类集成式限流功能只是设计用来在故障条件下保护开关稳压器本身不受损。限流值高于额定最大输出电流，有时候精度相对较低，这足以保护开关稳压器，但是通常不足以用作可调电流限制器。

要灵活地解决此问题，可以通过一个附加组件（例如 LTC7003 ）来添加可调的限流功能。精度可达到15%左右，具体因应用而异。LTC7003是一款高端N沟道MOSFET静态开关驱动器。因其具有可调限流功能和电流监控功能，所以非常适合为常见的DC-DC转换器添加限流功能。图2所示为使用LTC7003电流限制器来监控ADP
