主存储器组织

术语

1. 记忆单元（存储基元/存储元/位元）（Cell）：具有两种稳态的能够表示二进制数码0和1的物理器件
2. 存储单元/编址单位（Addressing Unit)：具有相同地址的位构成一个存储单元，也称为一个编址单位
3. 存储体/存储矩阵/存储阵列（Bank）：所有存储单元构成一个存储阵列
4. 编址方式（Addressing Mode）：ISA决定的，有字节编址、按字编址
5. 存储器地址寄存器（Memory Address Register – MAR）：用于存放主存单元地址的寄存器
6. 存储器数据寄存器（Memory Data Register – MDR）：用于存放主存单元中的数据的寄存器

存储器分类

1. 按照工作性质/存取方式分类：
   • 随机存取存储器（Random Access Memory – RAM）：每个单元读写时间一样，且与各单元所在位置无关。如内存
     • 是因为RAM是对地址译码的，不同地址的译码时间相同、选中单元的时间相同、读出来的时间相同
     • 但由于现在的DRAM芯片都采用行缓冲row buffer，所以如果要读写的数据在row buffer里面，时间就会更快。所以这里每个单元读写时间一样指的是不考虑row buffer的情况下
   • 顺序存取存储器（Sequential Access Memory – SAM）：数据按顺序从存储载体的始端读出或写入，因而存取时间的长短与信息所在位置有关，如磁带
   • 直接存取存储器（Direct Access Memory – DAM）：直接定位到读写数据块，在读写数据块时按顺序进行。如磁盘通过移动磁头来定位数据
   • 相联存储器（Associate Memory – AM, Content Addressed Memory – CAM）：前三种都要根据给定的地址信息去读写数据，而相联存储器是根据内容去读写数据的，即，按内容检索到存储位置进行读写。如快表
2. 按存储介质分类：
   • 半导体存储器：双极型、静态MOS型、动态MOS型
   • 磁表面存储器：磁盘（Disk）、磁带（Tape）
   • 光存储器：CD、CD-ROM、DVD
3. 按信息的可更改性分类
   • 读写存储器（Read/Write Memory）：可读可写
   • 只读存储器（Read Only Memory）：只能读不能写
4. 按断电后信息的可保存性分类
   • 非易失（不挥发）性存储器（Nonvolatile Memory）：信息可一直保留，不需电源维持。如ROM、磁表面存储器、光存储器（这种都是卸下来装到口袋里，不加电信息也不会丢）
   • 易失（挥发）性存储器（Volatile Memory）：电源关闭时信息自动丢失。如RAM、Cache等（目前的内存就是易失性）
5. 按功能/容量/速度/所在位置分类
   • 寄存器（Register）
     • 封装在CPU内，用于存放当前正在执行的指令和使用的数据
     • 用触发器实现，速度快、容量小（几～几十个）
   • 高速缓存（Cache）
     • 位于CPU内部或附近（早期在附近，现在已经在CPU里面了），用来存放当前要执行的局部程序段和数据
     • 用SRAM实现，速度可与CPU匹配，容量小（几MB）

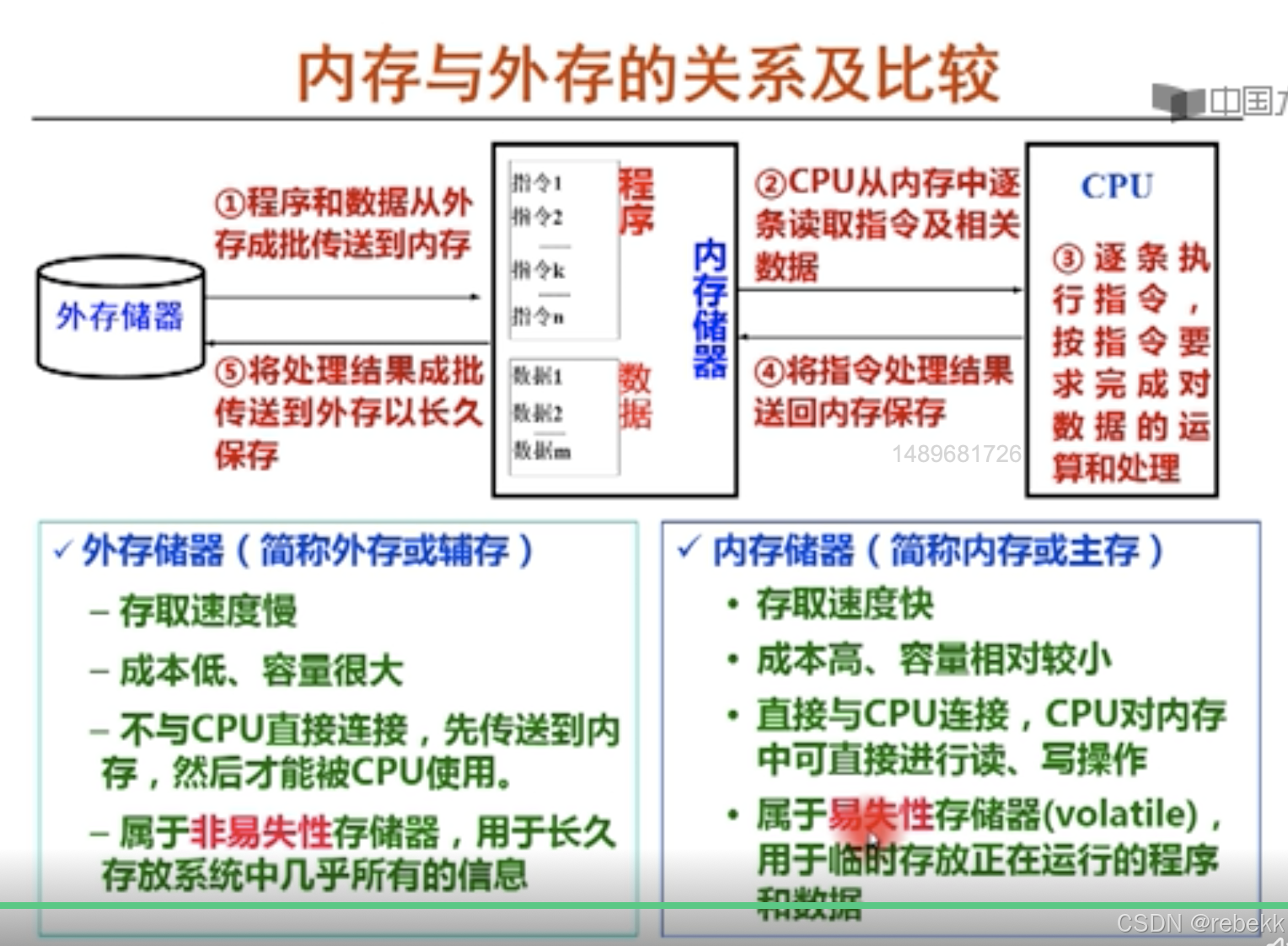

   • 内存储器MM（Main Memory）
     • 位于CPU之外，用来存放已被启动的程序及所用的数据
     • 用DRAM实现，速度较快、容量较大（几GB）
   • 外存储器AM（Auxiliary Storage）
     • 位于主机之外，用来存放咱不运行的程序、数据或存档文件
     • 用磁表面或光存储器实现，容量大、速度慢


主存

1. 主存的基本结构：

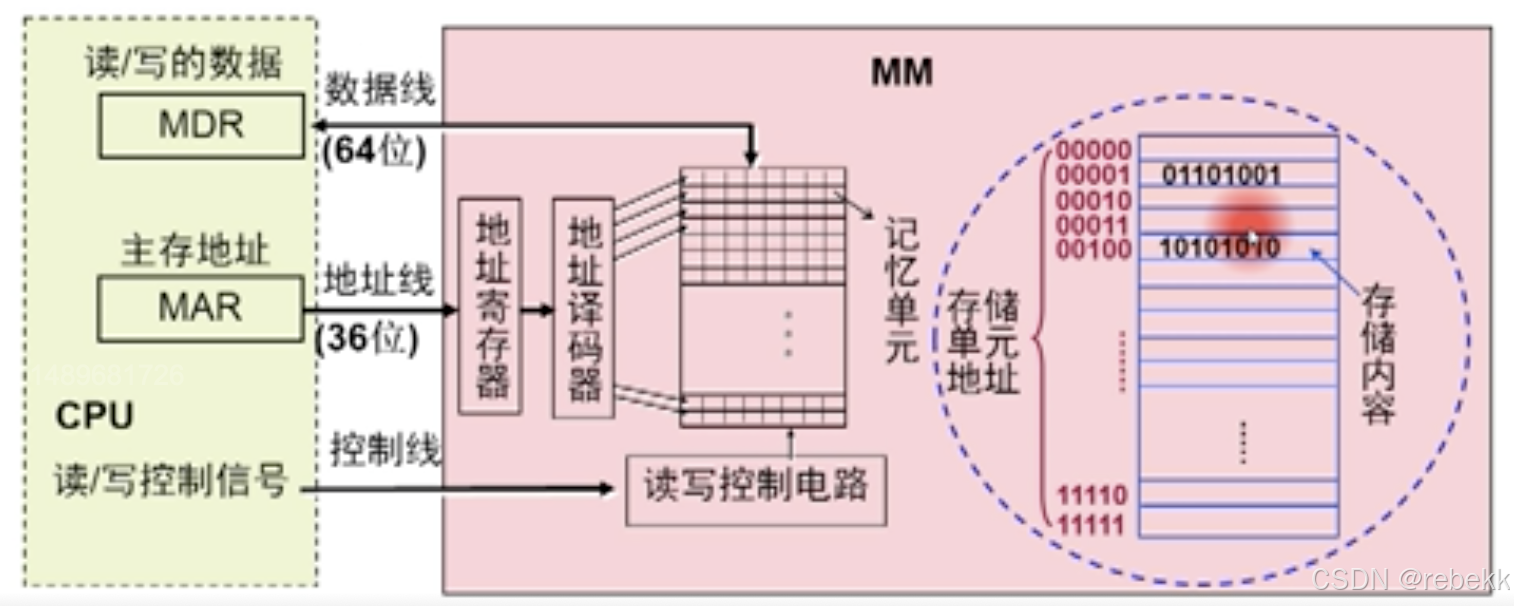

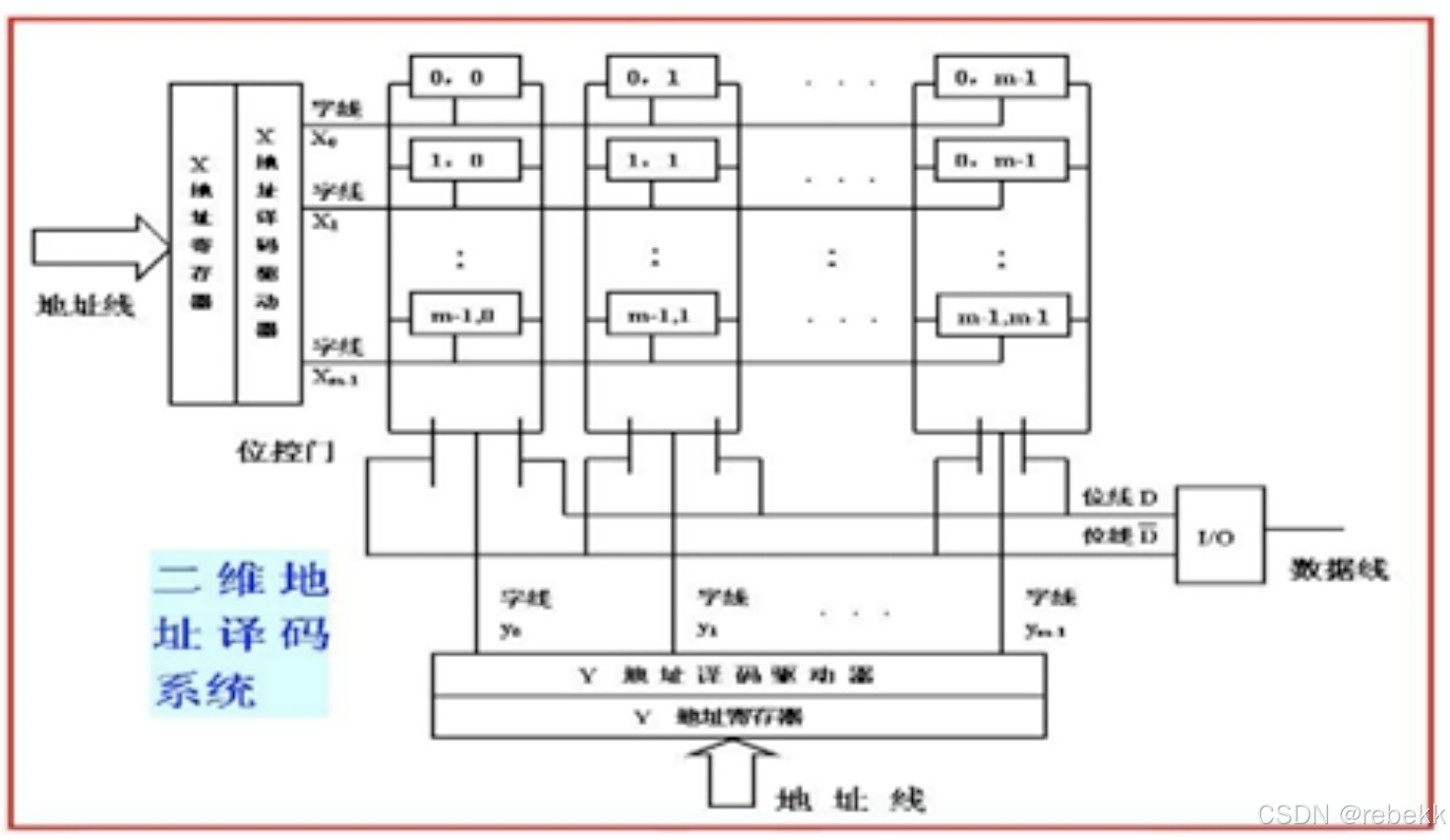

   如下图，8个cell（记忆单元）构成一个存储单元（一个存储单元中的8个cell都是同一个地址），若干存储单元构成一个存储阵列(bank)；
   下图中数据线64位、一个存储单元有8位，则是8个地址同时读（且只能是0～7同时读、8～15同时读，不可能是1～8同时读）；
   控制线这边的读信号送过来，就会控制某些单元把数据一起读到数据线上，写信号送过来，就会到数据线上取数据过来写到某些单元中；
   地址译码器连着的是“字线”，每次选中一个存储单元。n位地址线对应的最大存储单元个数是$2^n$

2. 主存的性能指标
   • 按字节连续编址，每个存储单元为1个字节（8个二进制位）
   • 存储容量：所包含的存储单元的总数（单位：MB/GB）
   • 存取时间 $T_A$（access time）：CPU把地址、命令送出去，存储器就会根据地址和命令进行读或写。
     • 读取时间：存储器从指定单元把数据读出来送到数据总线，然后数据总线送到MDR。读取时间就是从CPU送地址命令开始，直到存储器将数据送到数据总线的时间
     • 写入时间：CPU把数据、地址、写命令送出去，存储器根据这些来将数据写入单元的时间
   • 存储周期 $T_{MC}$（memory cycle time）：连续两次访问存储器所需的最小时间间隔，它等于存取时间+下一次存取开始前所要求的附加时间（后者即“预充电”）。即 $T_{MC}>T_A$
     • 因为存储器由于读出放大器、驱动电路等都有一段稳定恢复时间，所以读出后不能立即进行下一次访问
   • 时间、存储容量（或带宽）的单位

3. 内存储器的分类及应用：

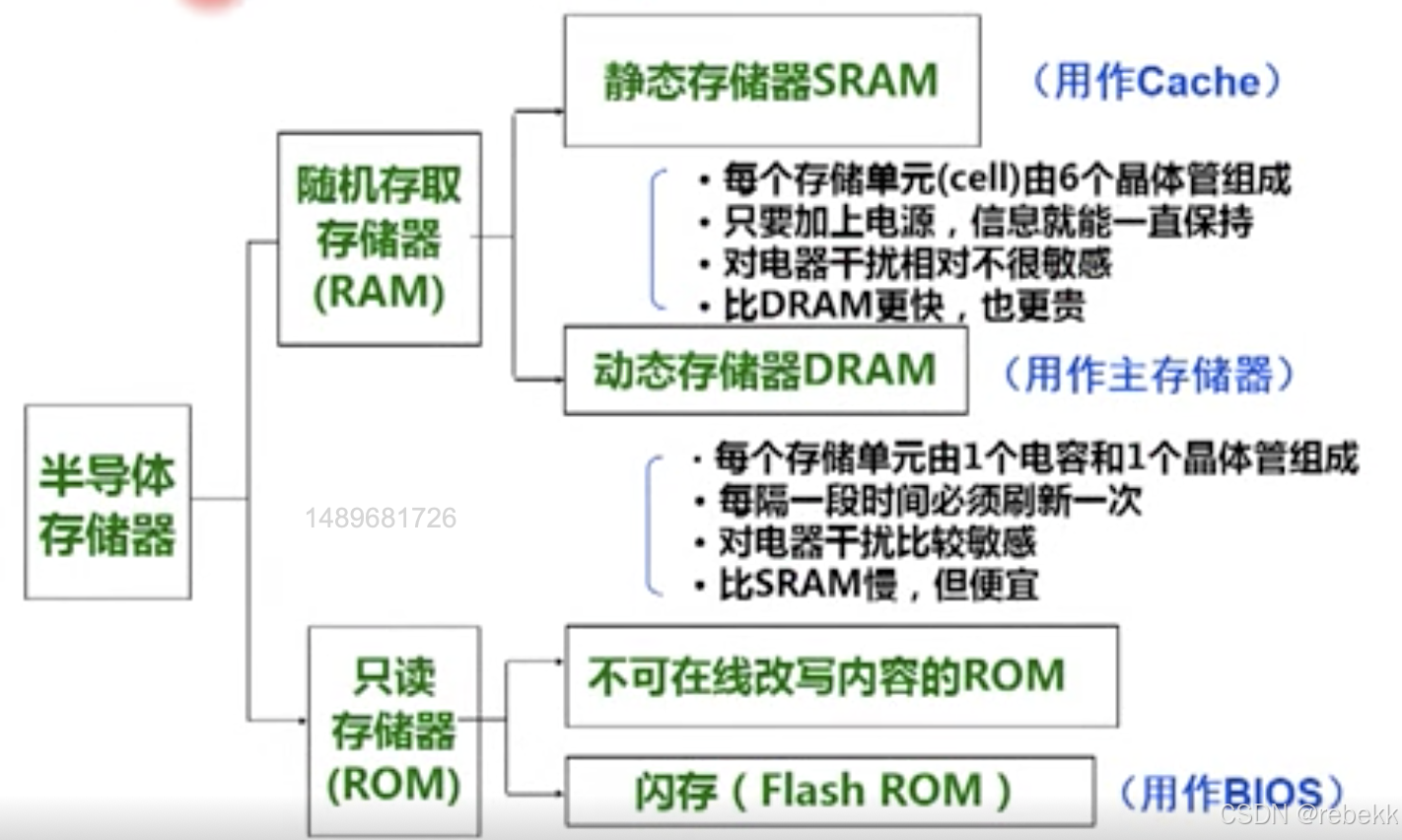

   内存由半导体存储器芯片组成，芯片有多种类型：

   • SRAM使用6个晶体管构成一个cell，其数据保存在一对正负反馈门电路中，只需供电，数据就一直保持。不是破坏性读出，也无需重写，即无需刷新
   • DRAM电路元件少、功耗小、集成度高，用于构建主存储器。缺点是：速度慢、是破坏性读出（需读后再生）、需定时刷新（0就放电、1就充电，因为即使不读也会慢慢漏电）
     • 刷新：DRAM的一个重要特点是，数据以电荷的形式保存在电容中，电容的放电使得电荷通常只能维持几十个毫秒左右，相当于1M个时钟周期左右，因此要定期进行刷新（读出后重新写回），按行进行（内存条中所有芯片中的同一行一起进行），刷新操作所需时间通常只占1%～2%左右
4. 半导体RAM的组织
   记忆单元（cell）-> 存储器芯片（chip）-> 内存条（存储器模块）

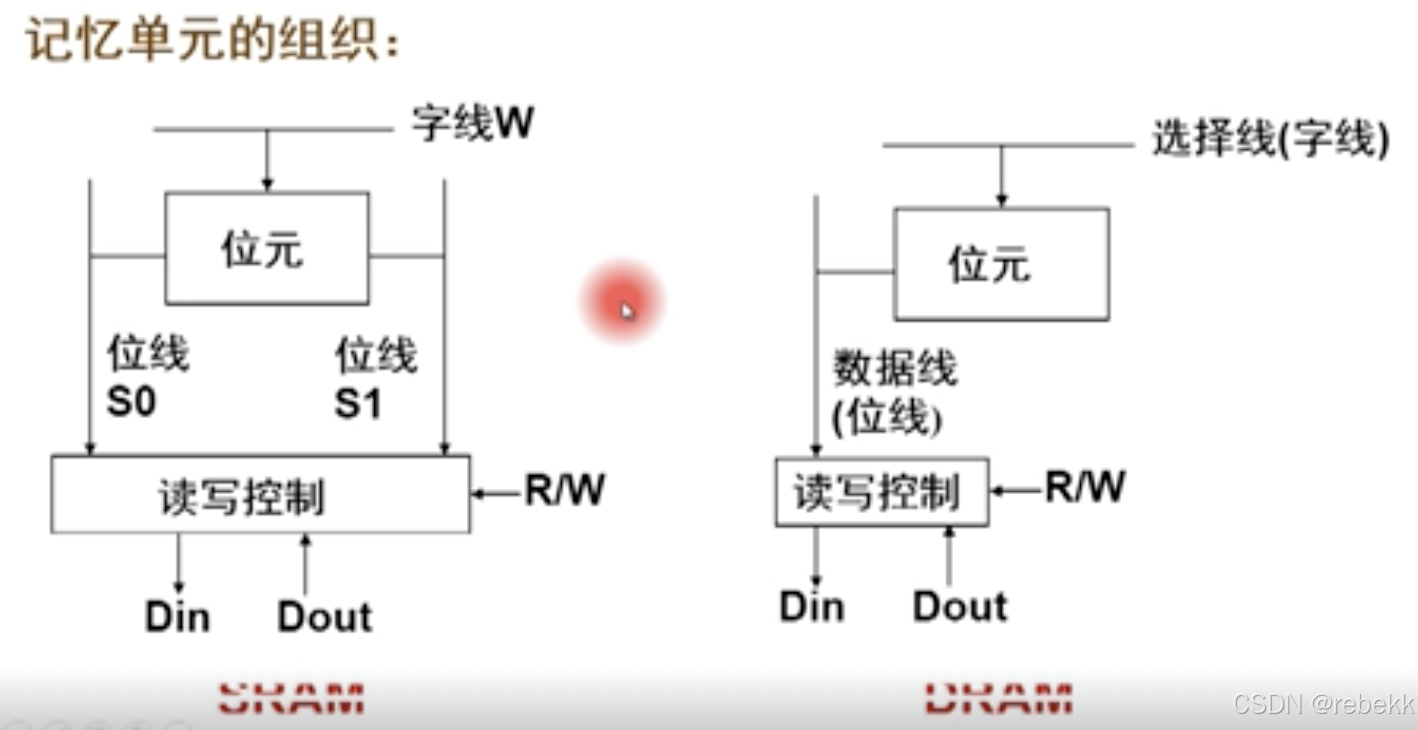

   • 记忆单元cell的组织：每个cell都会被一条字线+一条位线所指定（SRAM是两根位线指定一个cell）

   • 把若干cell串起来：
     • 字片式：SRAM、ROM

     • 位片式：DRAM
       这里的“行”只是二维排列中的行，并不是什么专门术语

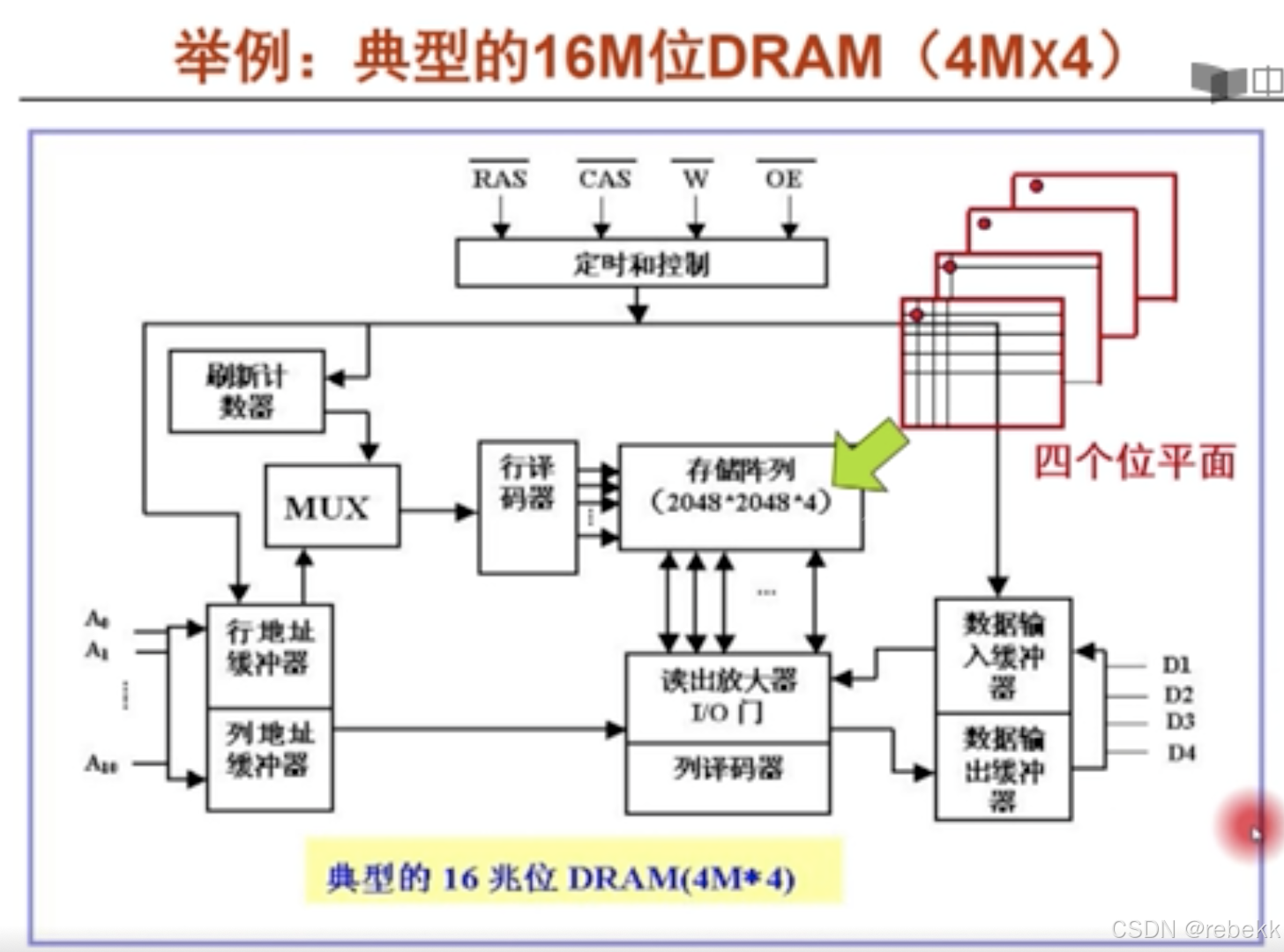

       如下图是典型的16M位DRAM（$4M\times 4=2^{11}\times 2^{11}\times 4$）：

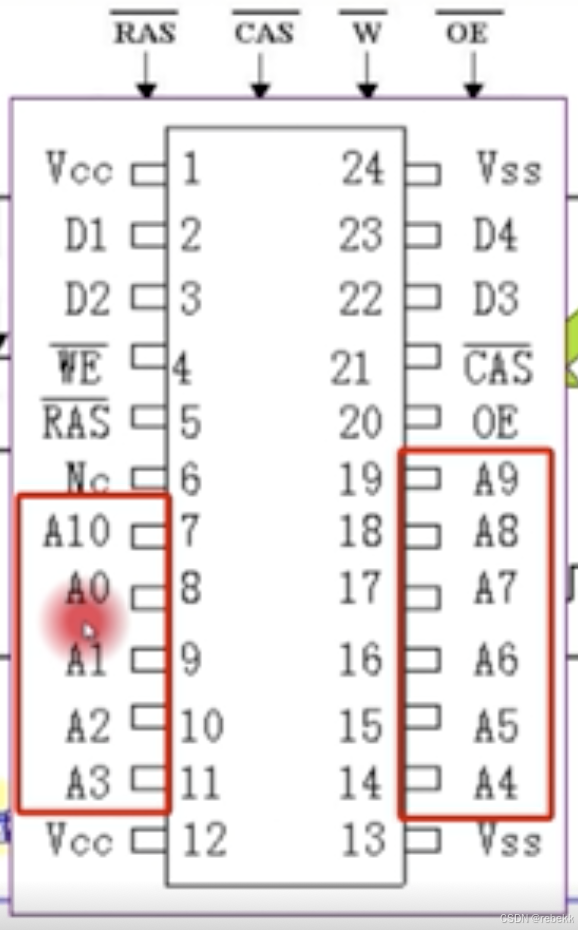

       • 地址线：11根线分时复用，由RAS和CAS提供控制时序。如下图是芯片的样子，芯片上有很多引脚，A开头的引脚称为地址引脚，专门把地址通过这些引脚传到芯片里。这里4MB的存储阵列只需要A0～A10这11个地址引脚即可

       • 需要4个位平面：对相同行、列交叉点的4位一起读/写。如上图的D1、D2、D3、D4是具有相同的地址的，即4位一编址
       • 各片同时按“行”刷新：所以上面的例子中，一共要刷新2048次。第一行刷新完成后，隔一段时间刷新第二行。所以图中行译码器左边有一个多路选择器，选择有二：如果是刷新的话就把刷新计数器里的值（11位）作为行地址选中一行进行刷新；如果是读写的话就把行地址缓冲器里的值（11位）拿过来作为读写的行地址
       • 每出现新一代DRAM芯片，容量至少提高到4倍：每出现新一代DRAM芯片，则至少要增加一根地址线，所以行地址和列地址各增加一位，导致行数和列数各增加一倍。因而容量至少提高到4倍
5. 内存条的组织

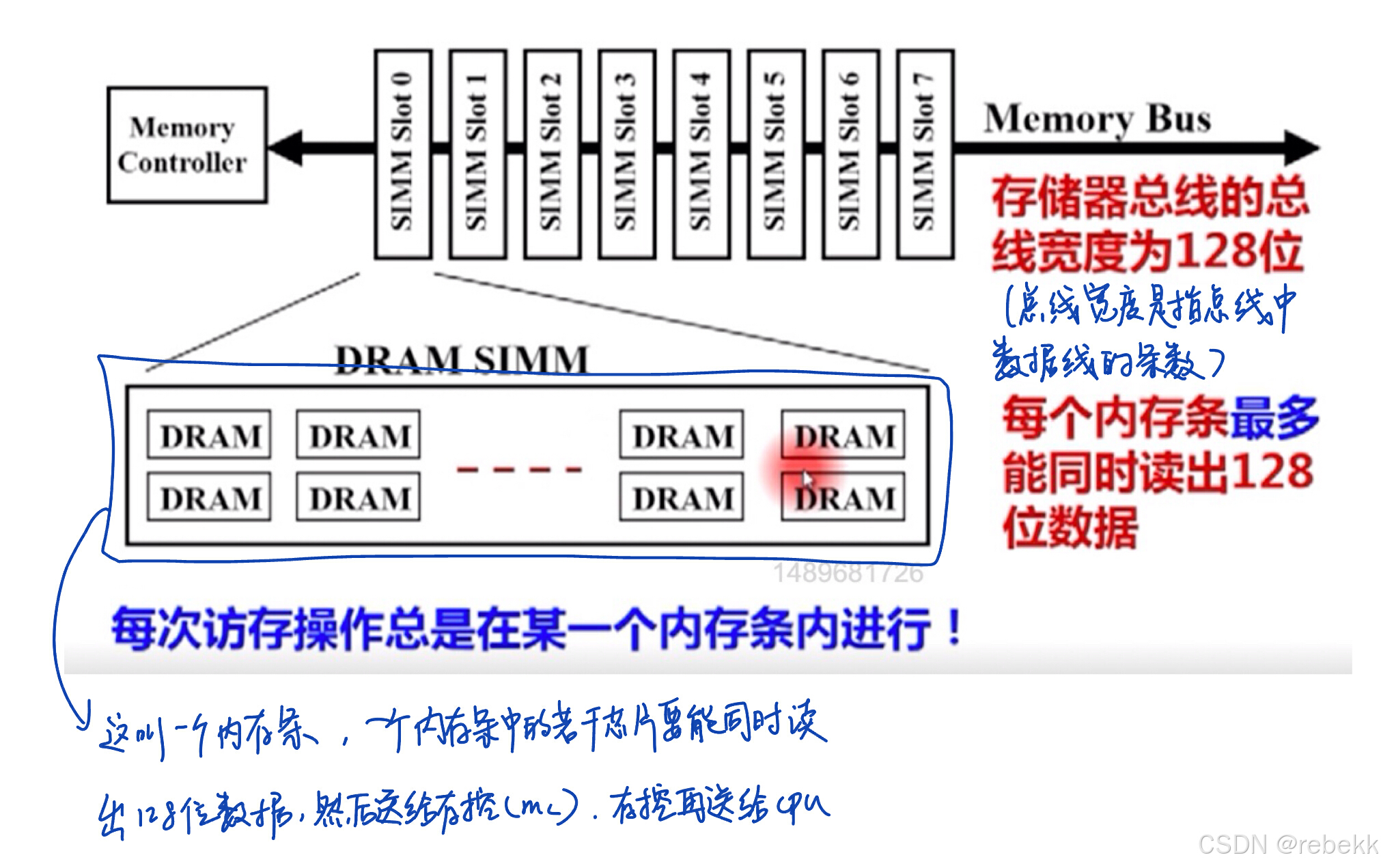

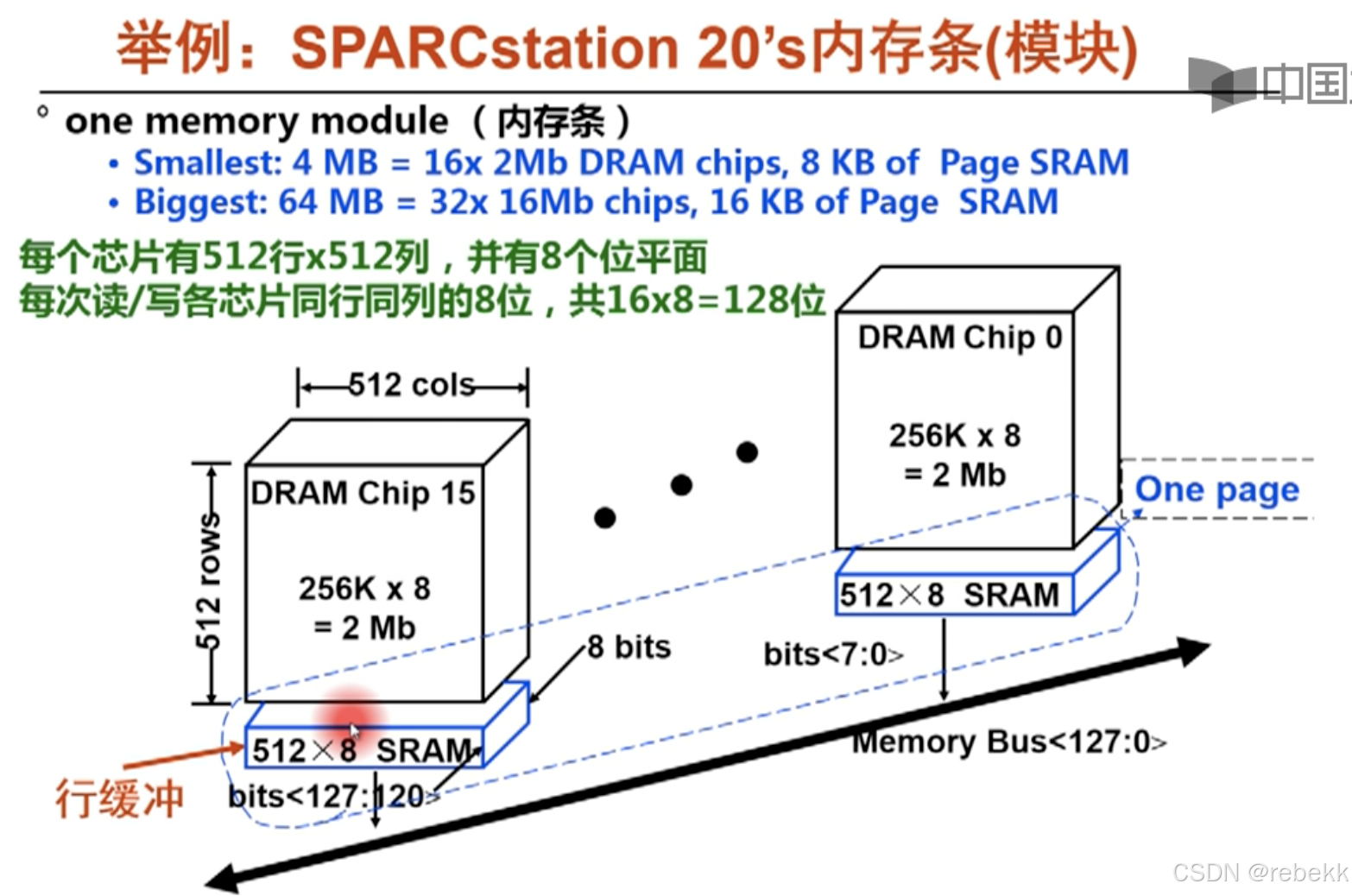

   如下图是一个128bit宽度的memory bus，插槽上插了一个内存条，该内存条上有16个芯片。每个芯片是512行*512列（地址引脚9个即可），每个芯片有8个位平面（$512\times 512\times 8=256K\times 8=2Mb$），这8个位平面的同一行列交叉点上的位一起读出来，即一个芯片一次读8位出来。所以这16个芯片同时可以读出$16\times 8=128$位。当CPU访问一块连续区域（即行地址相同）时，可直接从行缓冲读取，它用SRAM实现，速度极快

   上图是SPARCstation的组织。现在我们主流用的PC机上的memory bus（的数据线）是64bit宽度，即每次读64位（在存控里的数据宽度是64位）。

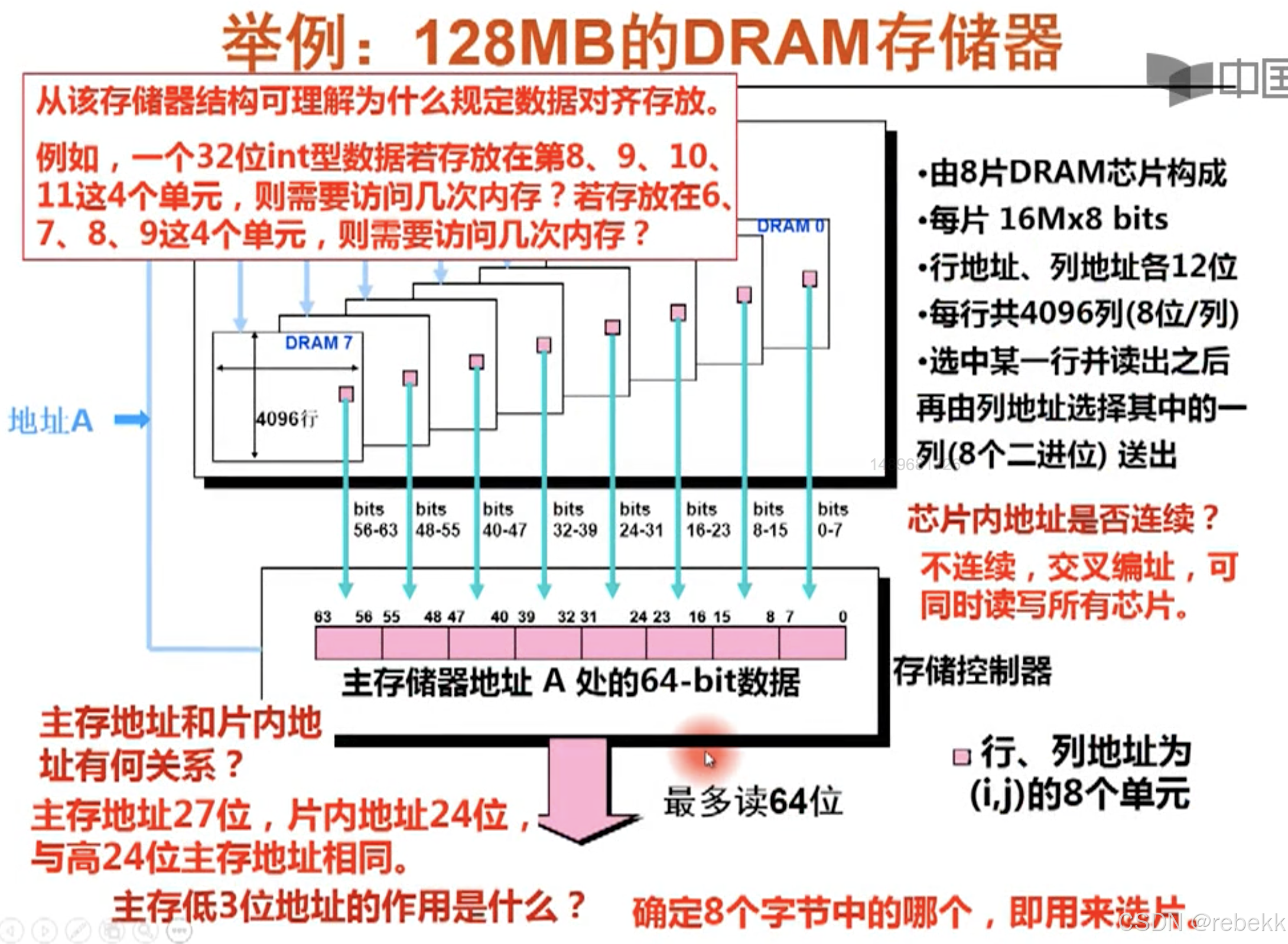

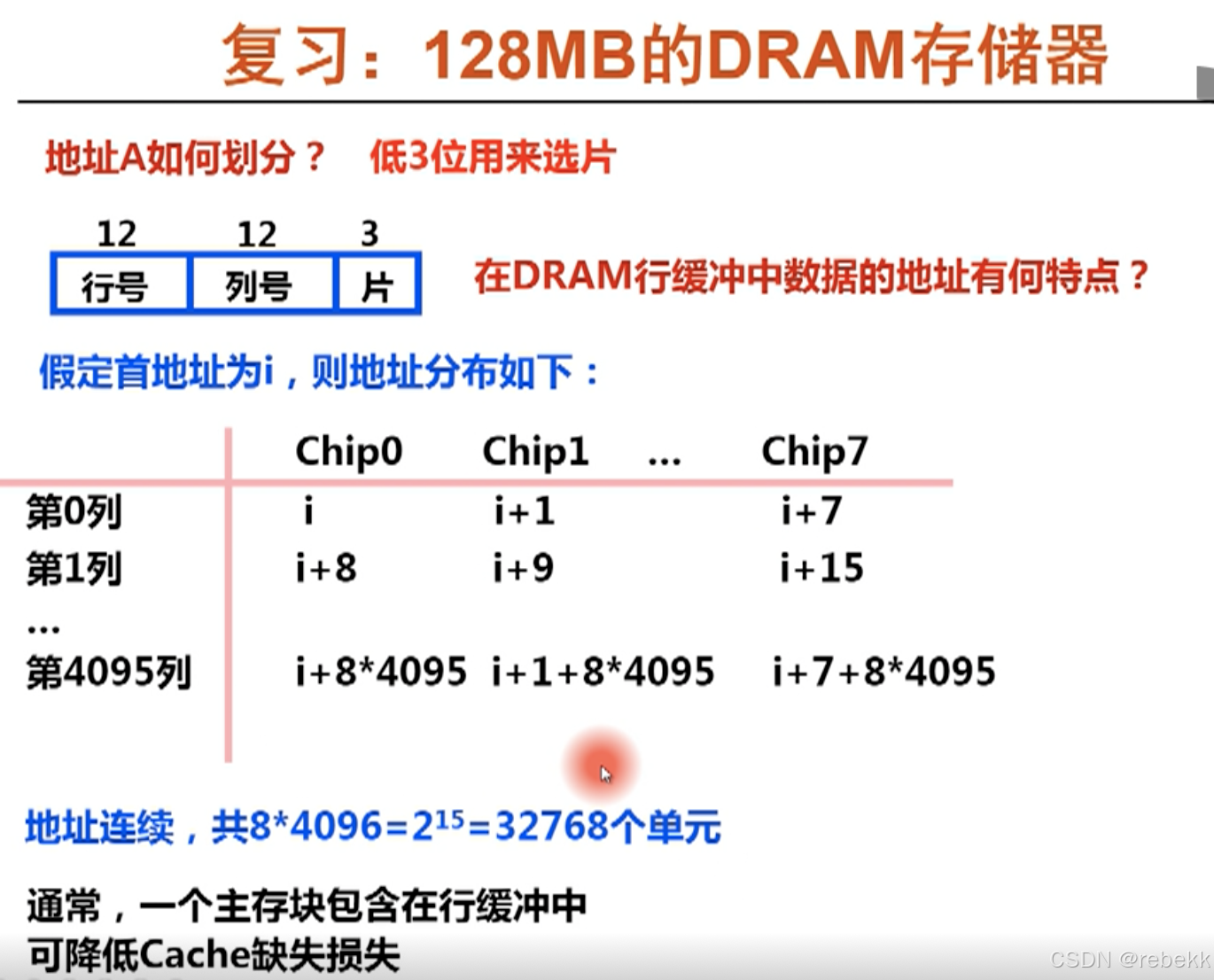

   假设下面是一个128MB的内存条，该内存条里有8个芯片（每个芯片是$\frac{128}{8}=16MB$），一个芯片有8个位平面，即一个芯片是$2^{12}\times 2^{12}\times 8$。小粉方块表示某一行某一列的交叉点（包含8个位平面）
   CPU送给存控的32位地址，存控要将其中的27位（128MB，交叉编址时：最高12位是行地址，中间12位是列地址，后面的3位是指定8个芯片中的哪个芯片）送到内存条里，每个芯片的高24位地址都是一样的，只有低3位不同，是用来选片的。
   片内的地址不连续（交叉编址），可以保证所有的芯片同时读出
   这里地址虽然是27位，但是低三位的片选位没有用，这是因为我们到内存去取数据的时候取的是一个block，而一个block的大小远远大于64位（是64位的倍数），所以这64位总是同时读写的。
   这里的行缓冲是连续的，一个行缓冲里共有$8\times 4096=32768$字节



6. 内存条与CPU的连接

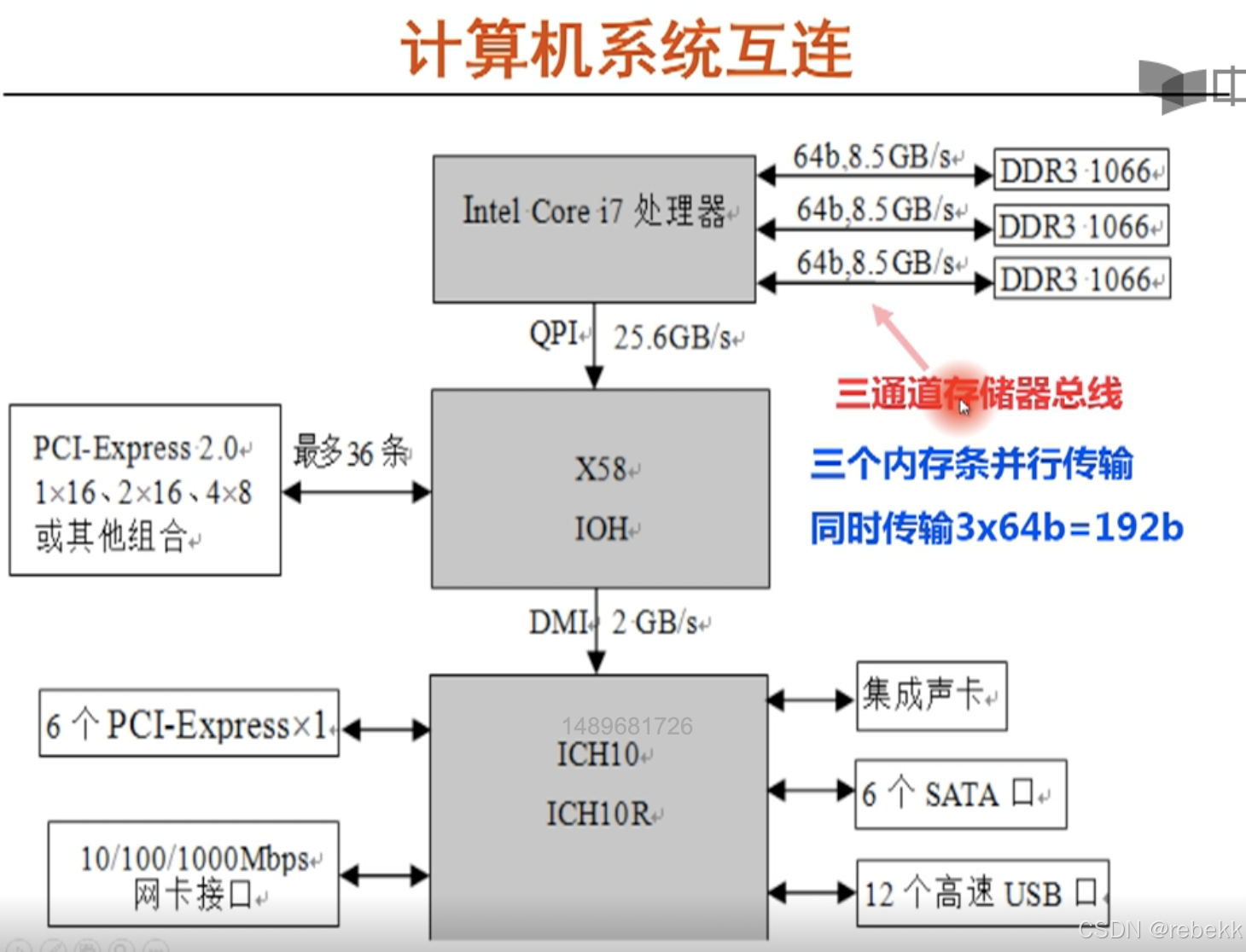

   如下图是三通道的，即三个内存条通过三个不同的存储器总线，同时传输$3\times 64b=192b$。
   因为我们现在在CPU和主存之间的数据搬家，是按block搬的，所以这种架构非常有用

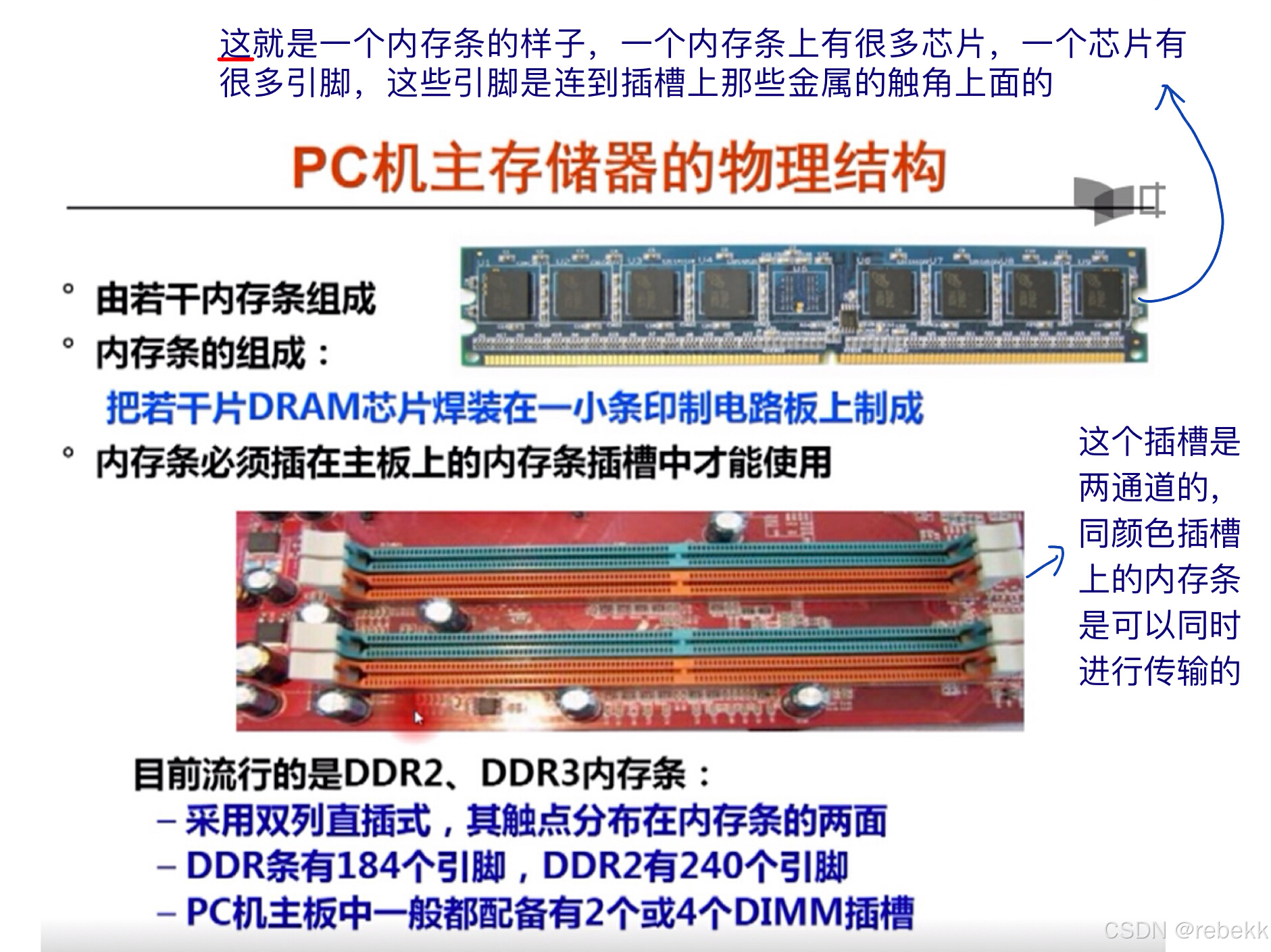

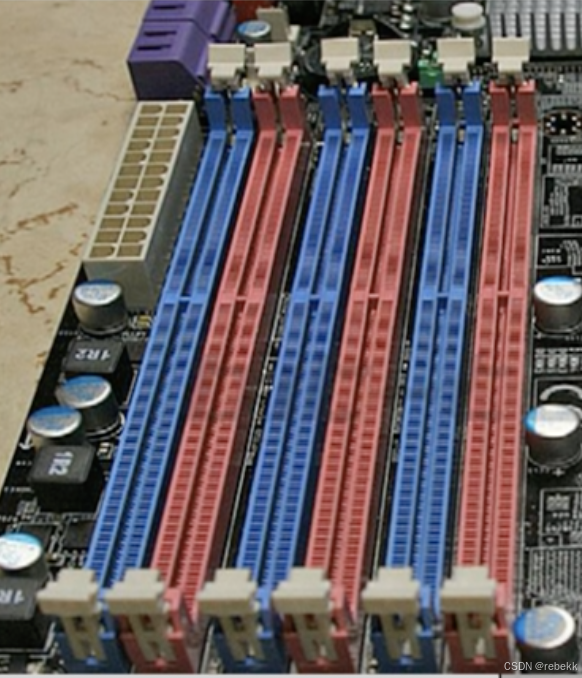

   上图中的内存条的插槽长下面这个样子：插的时候要将同色的三个内存插槽插上内存条，系统就会自动识别进入三通道模式

   存控给出的地址包括：Channel（如三通道中的通道号）、Rank（SIMM就是一面共一个rank，DIMM就是两面共两个rank）、Bank（就是一个DRAM芯片：行$\times$列$\times$位平面）、Row、Column

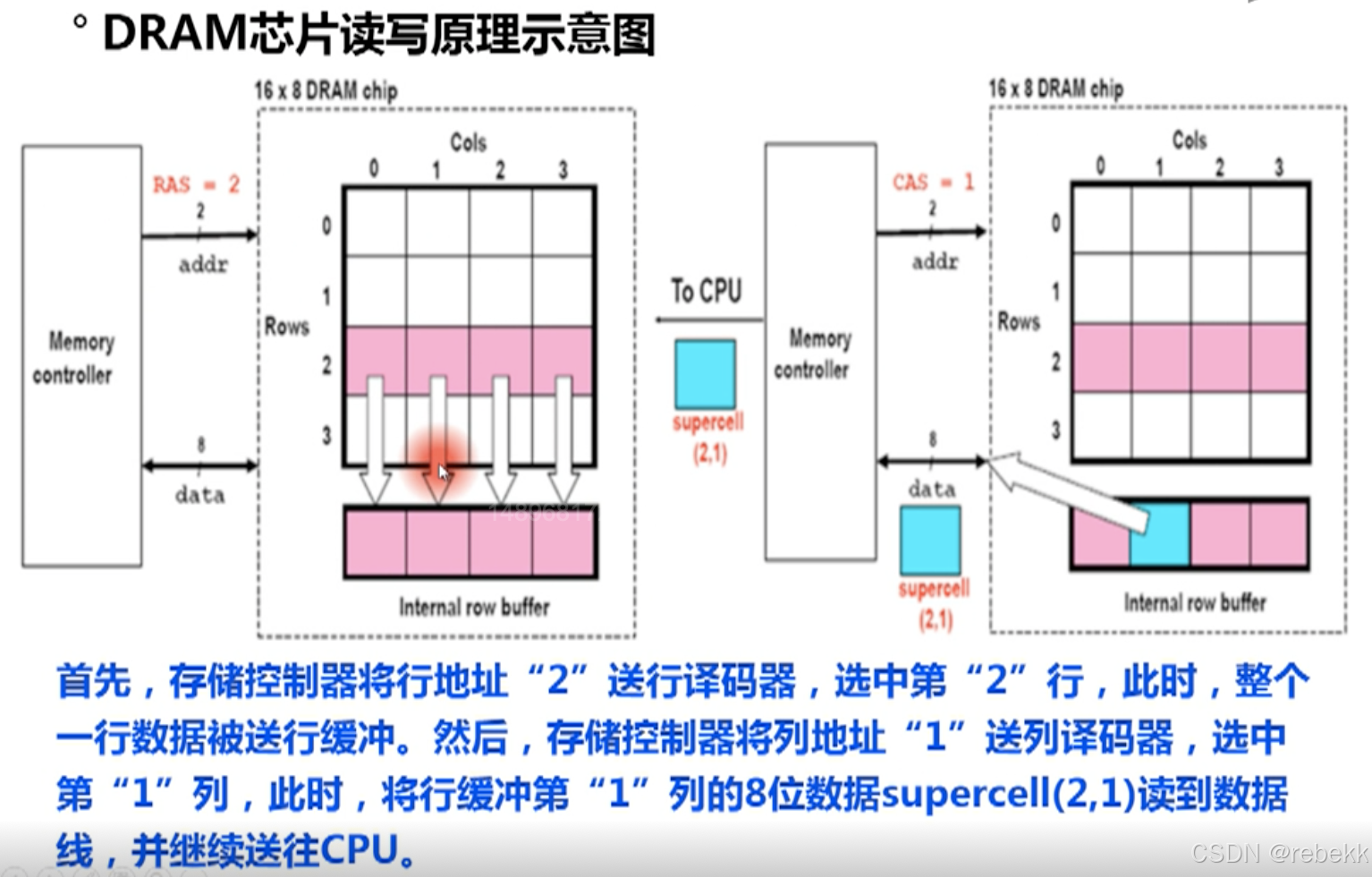

   过程梳理如下图所示：CPU会送地址、数据、控制信号给存控（Memory Controller），存控会把地址分解成通道号、rank号、行地址、列地址、bank号。下图的芯片是4行$\times$4列，因此该芯片的地址引脚是2根。Row buffer里是4列（一行）。下图是一个芯片读取第二行第一列的数据的过程，每个芯片都是这样，那么8个芯片就会同时读取64位数据：

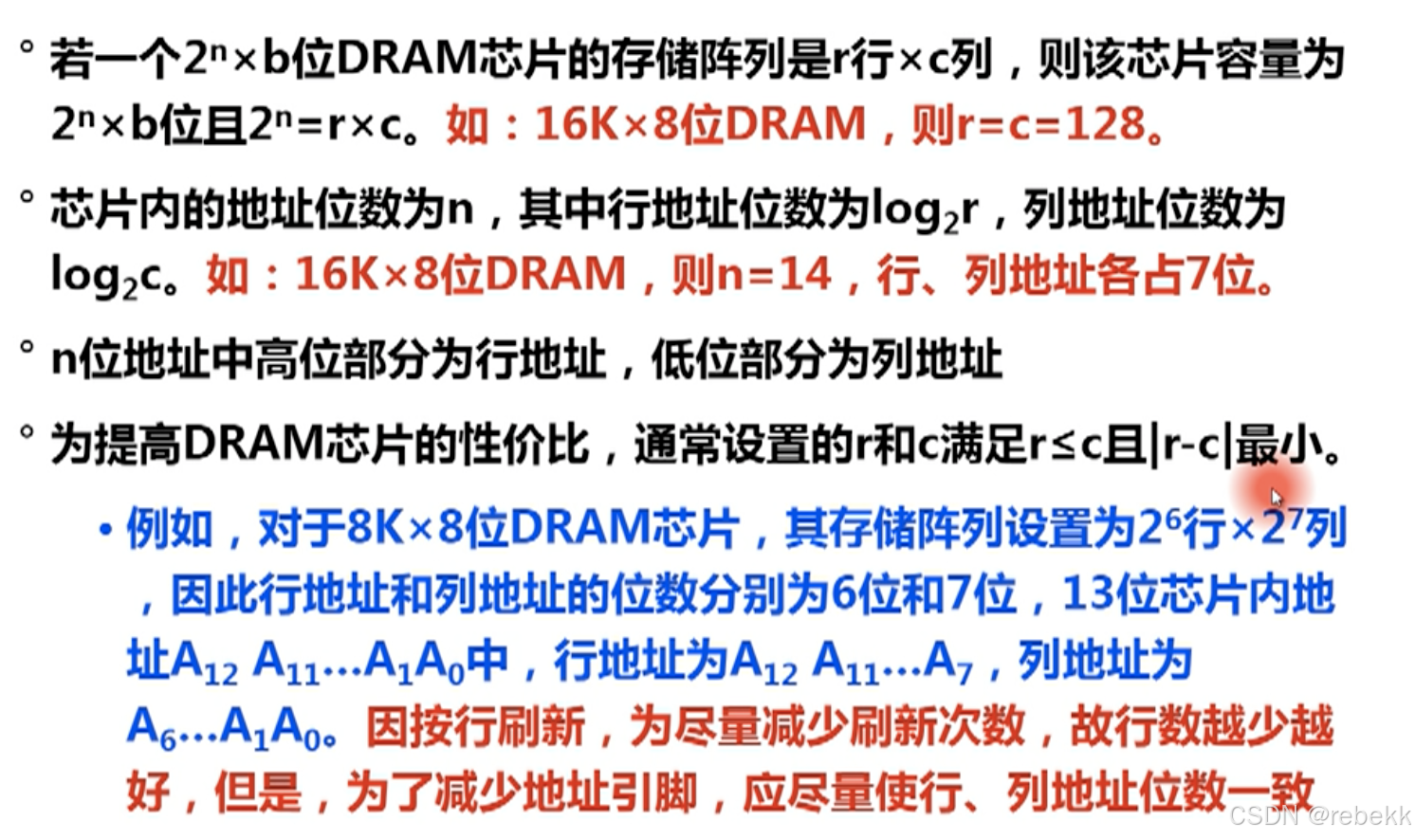

芯片规格

1. 行=列是最好的：最少的地址引脚
2. 不能相等时，行数要少于列数（扁平型）：这样可以减少刷新次数
