因像片倾斜引起的像点位移（倾斜误差）

倾斜误差的定义
倾斜误差：同摄站同主距的倾斜像片和水平像片沿等比线重合时,地面点在倾斜像片上的像点与相应水平像片上像点之间的直线移位。
几何学上，等比线可以视为是倾斜像片与同摄站同主距水平像片的交线。
在这里插入图片描述

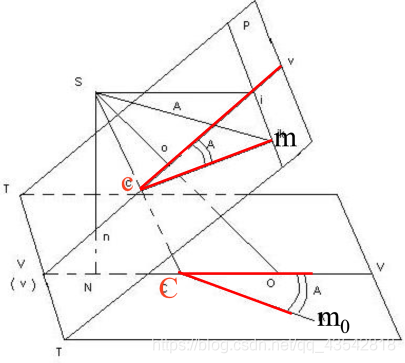

等角点特性
在倾斜像片和水平地面上，由等角点c和C所引出的一对透视对应线无方向偏差，保持着方向角相等。
若将倾斜像片沿等比线旋转与水平像片重合，则m0和m必定位于一条过等角点的直线上
在这里插入图片描述

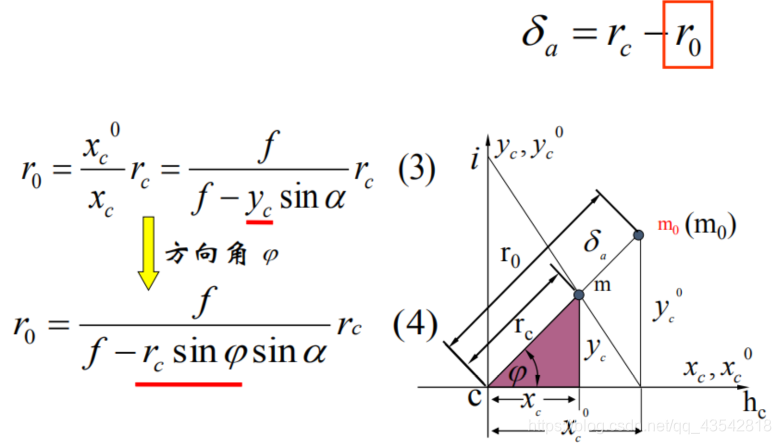

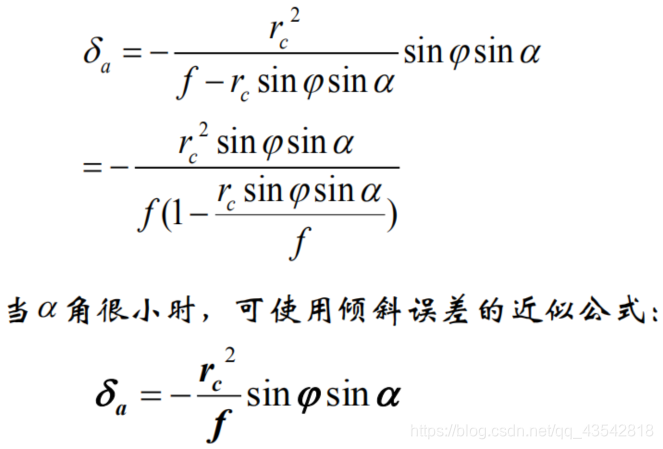

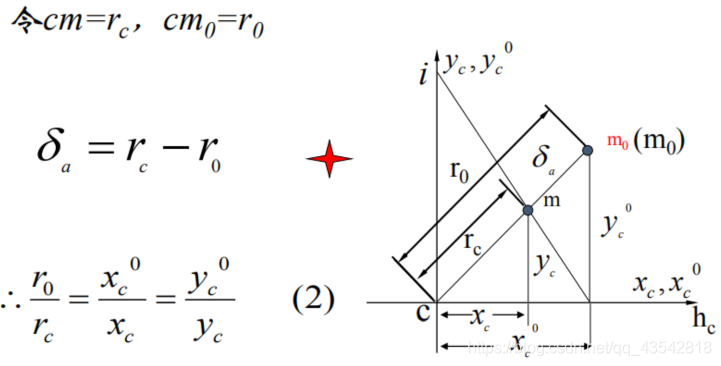

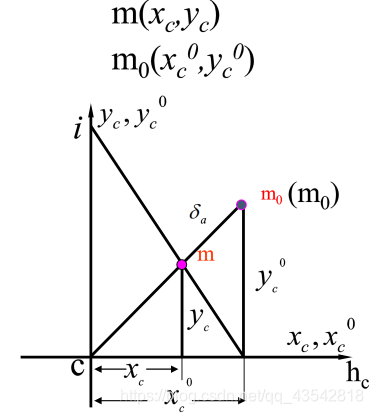

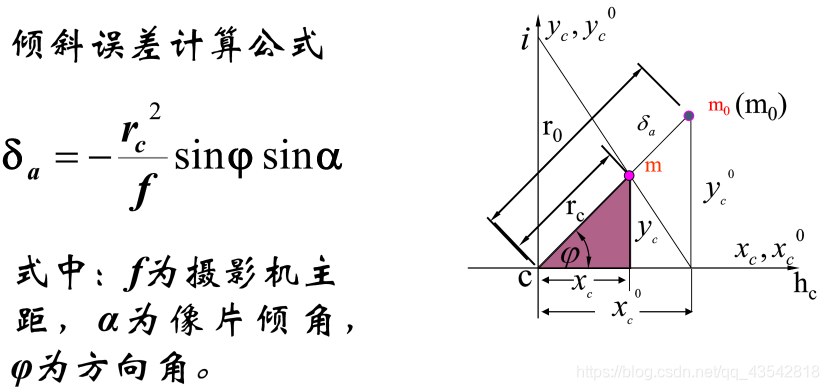

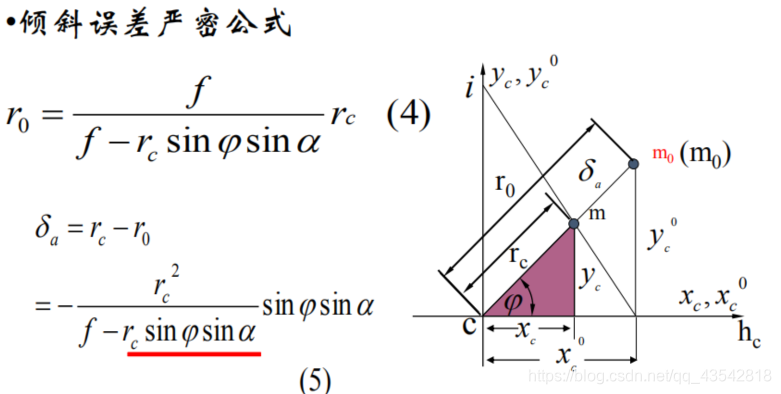

倾斜误差的计算公式
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

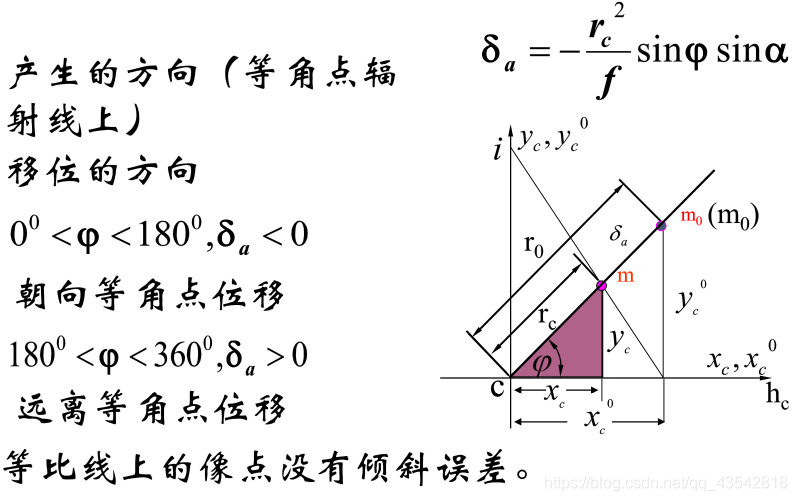

倾斜误差的性质在这里插入图片描述

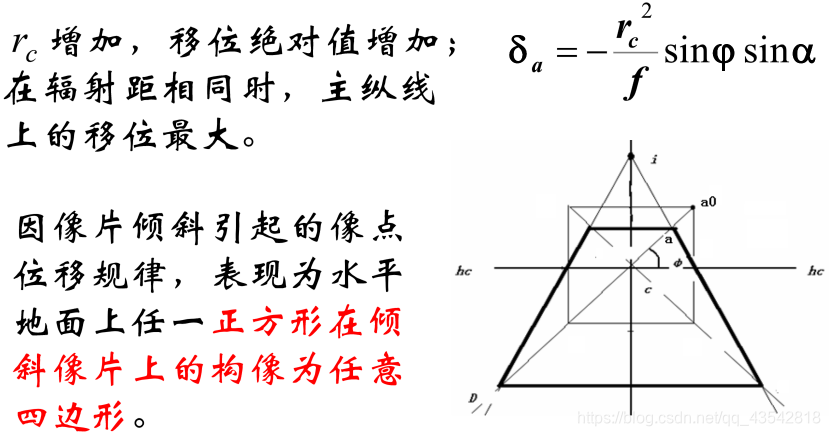

像片倾斜引起像点位移的规律
在这里插入图片描述

因地形起伏引起的像点位移（投影误差）

投影误差的定义
当地面有起伏时，高于或低于所选定的基准面的地面点的像点，与该地面点在基准面上的垂直投影点的像点之间的直线移位。

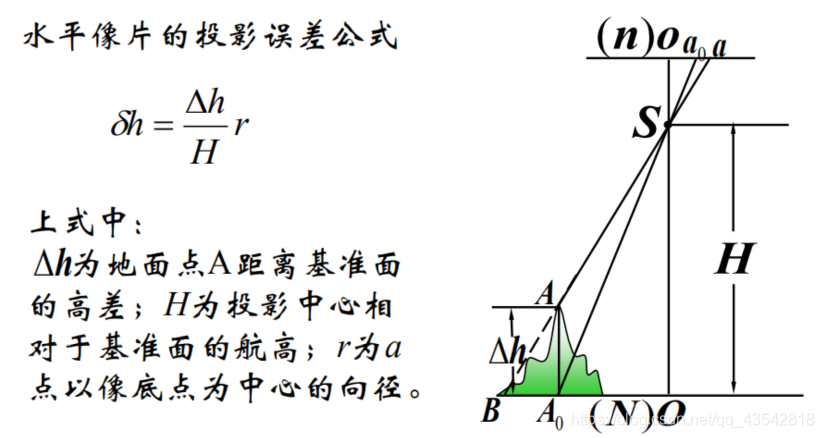

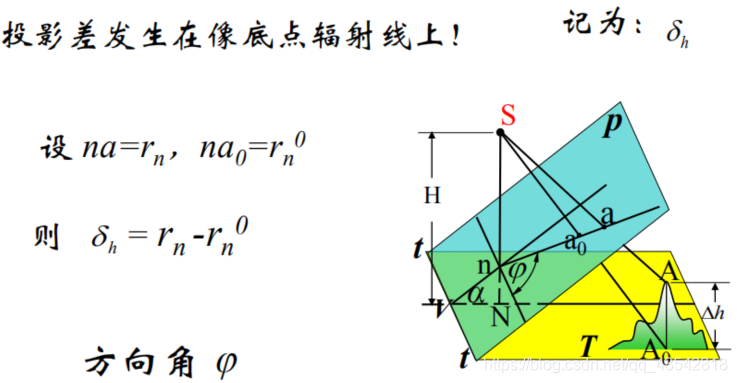

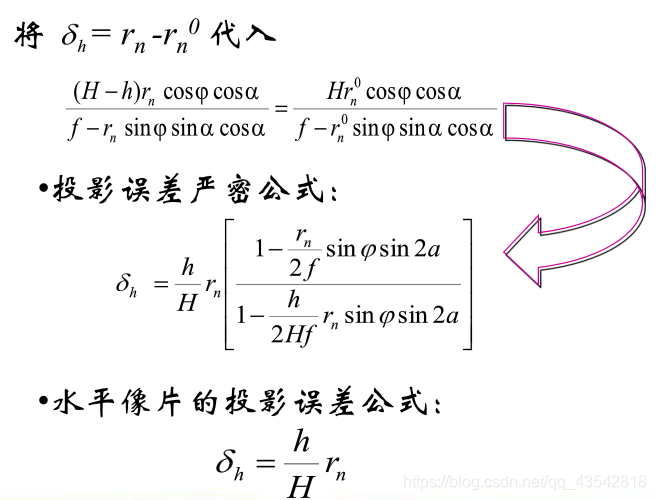

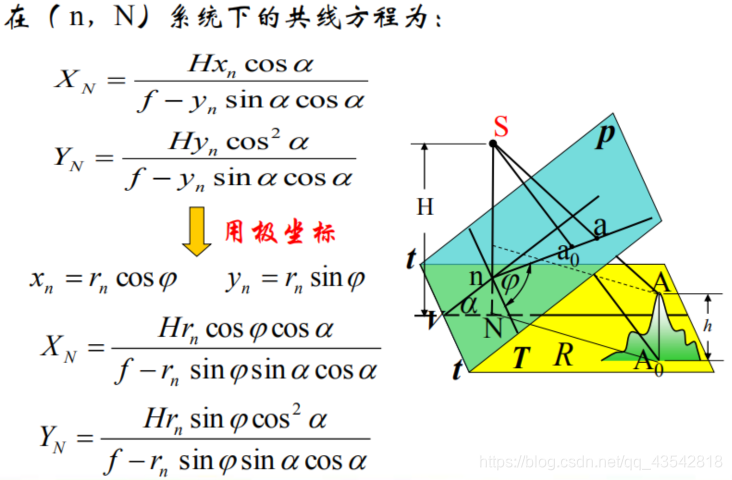

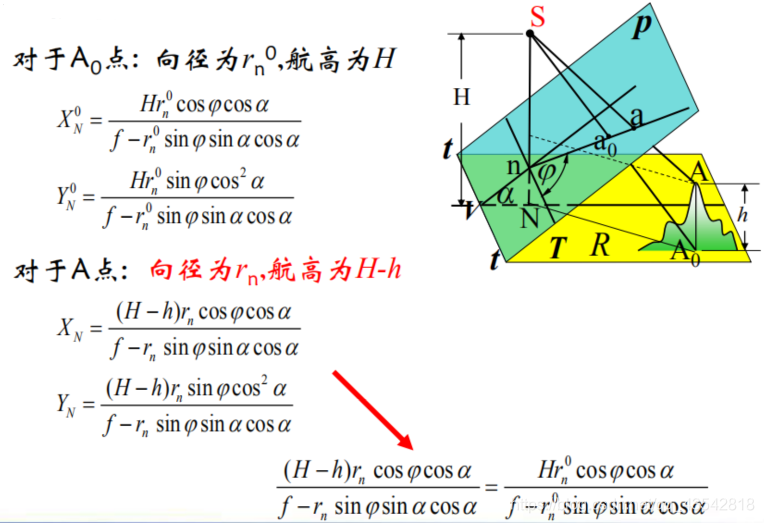

投影误差的计算
在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

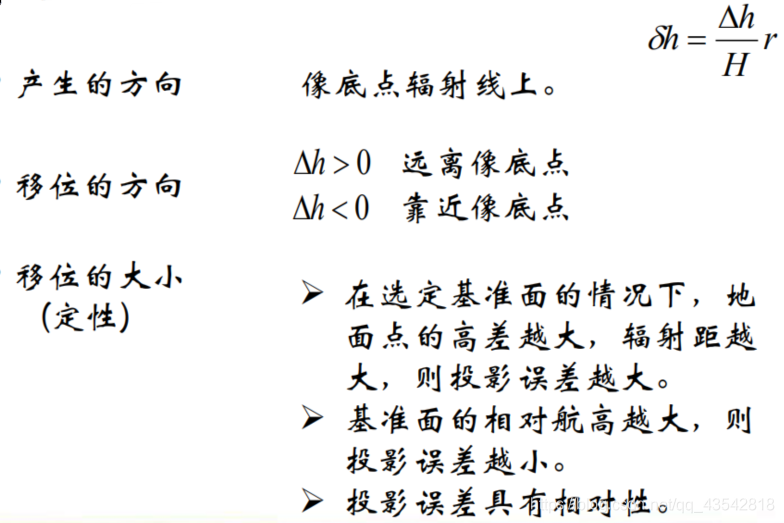

投影误差的性质
在这里插入图片描述
