6-2、HFSS激励类型

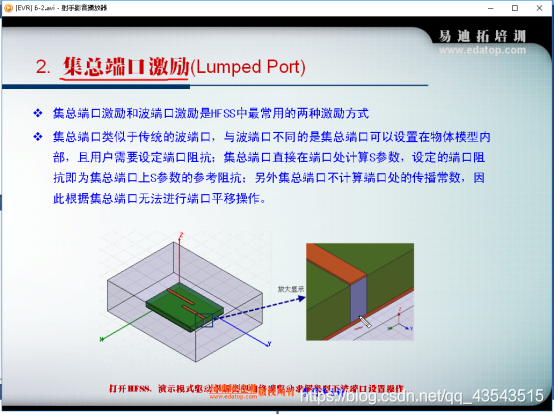

2.集总端口(Lumped Port)

在这里插入图片描述
波端口对微带线和带状线开放或半开放结构需要仔细估算端口尺寸,集总参数端口只需要与微带线宽度相同,集总端口上下边缘与传输线和参考地相连就可以

集总端口只能能设置在微带线内部

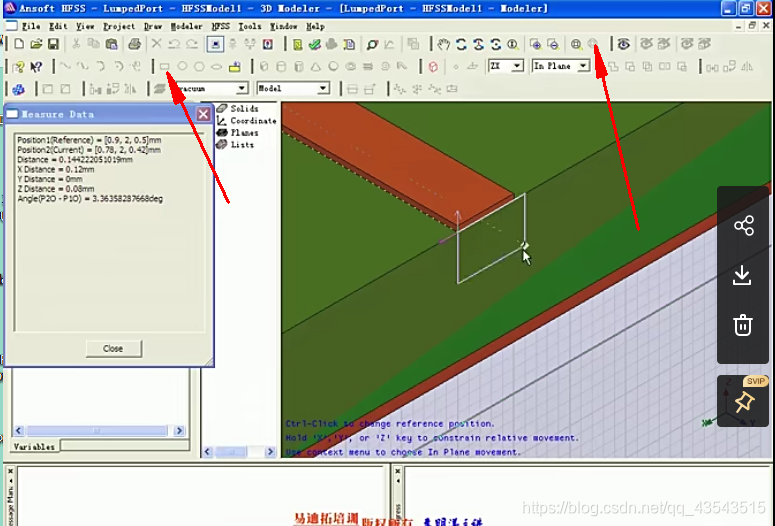

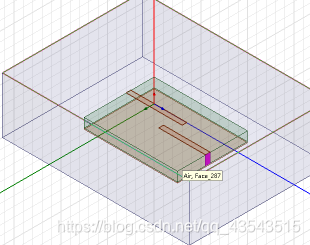

创建矩形面作为集总端口平面
在这里插入图片描述

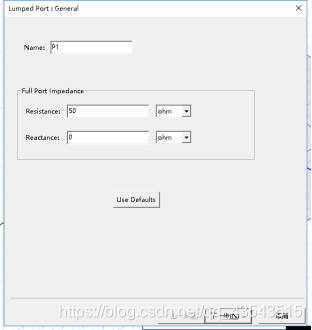

在这里插入图片描述
在这里插入图片描述
波端口和集总端口设置方式类似,平面大小不同
波端口和集总端口区别
在这里插入图片描述
查分对
在这里插入图片描述

3.Floquet端口(Flopuet Port)
在这里插入图片描述

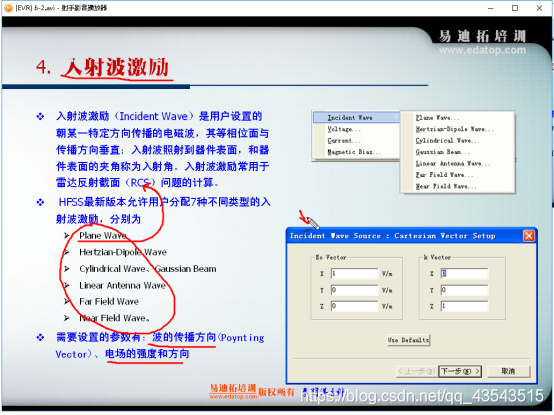

4.Incident Wave在这里插入图片描述

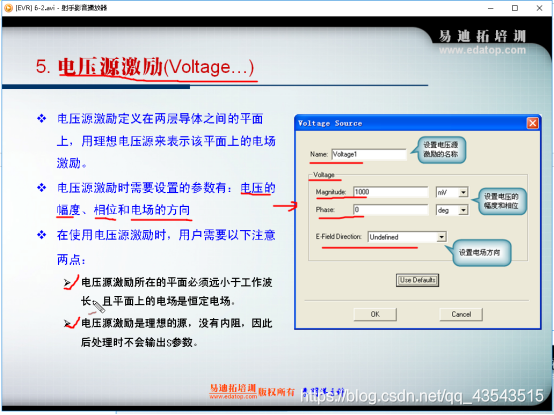

5.Voltage在这里插入图片描述

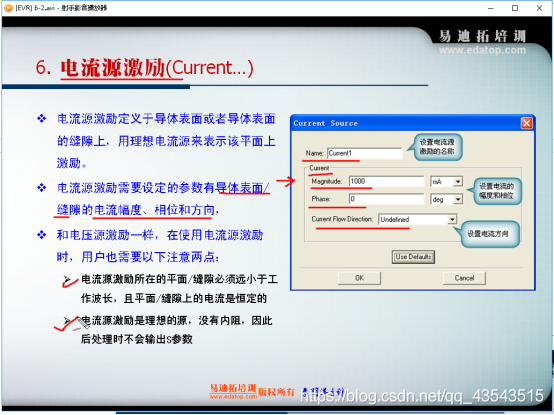

6.Current在这里插入图片描述

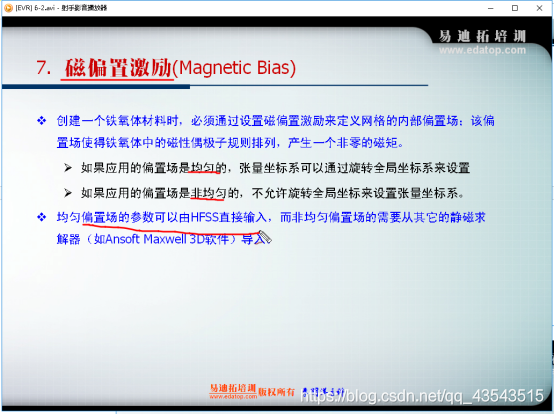

7.Magnetic Bias在这里插入图片描述

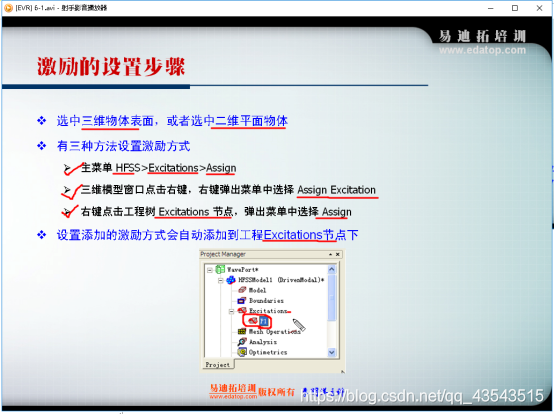

激励方式的设置步骤在这里插入图片描述
波端口激励的模式驱动设置

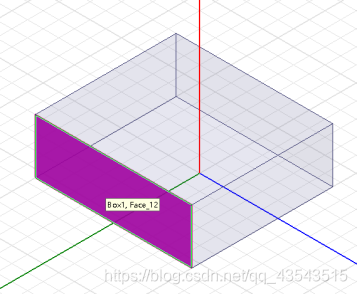

1.选择面在这里插入图片描述

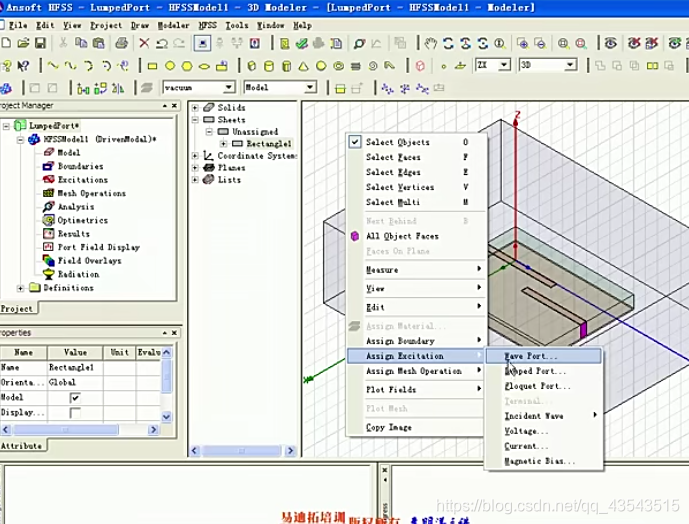

2.右键-Assign Excitation-Wave Port在这里插入图片描述
在这里插入图片描述

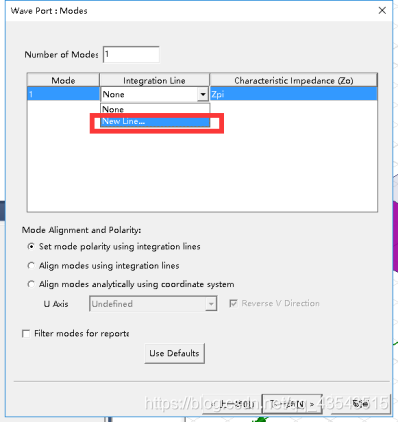

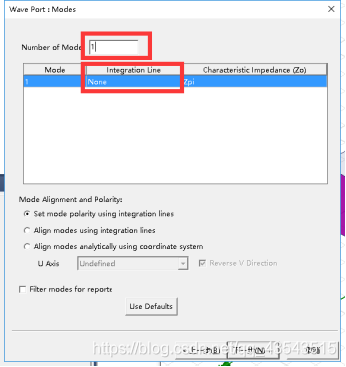

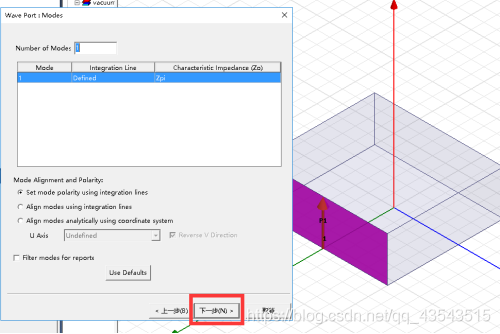

.设置积分校准线在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

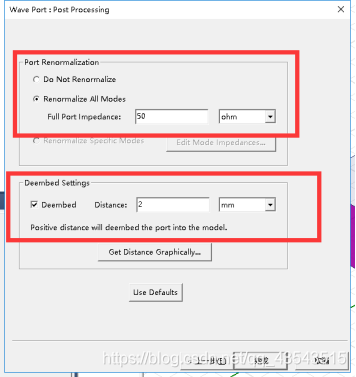

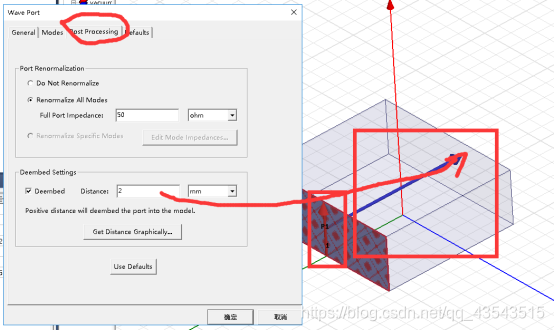

4.设置归一化和端口平移在这里插入图片描述
在这里插入图片描述
波端口激励的终端驱动设置

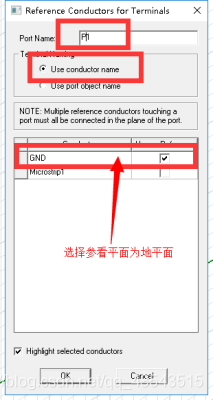

1.将HFSS模式改为终端驱动模式:HFSS-Solution Type
在这里插入图片描述

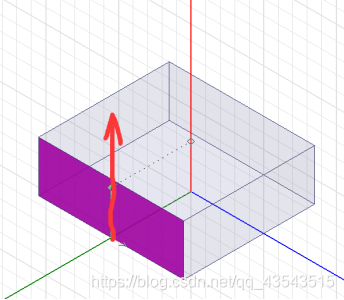

2.在Microstrip1的右面,也即结构的右面设置波端口激励,在右面建立一个平面,平面具体要求可以参看前面的端口尺寸估算在这里插入图片描述
3.设置波端口激励,右键-Assign Excitation-Wave Port在这里插入图片描述
在这里插入图片描述
4.设置完毕
集总端口的模式驱动设置过程

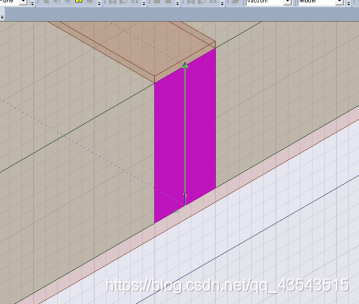

1.创建波端口面和地平面相接在这里插入图片描述
在这里插入图片描述

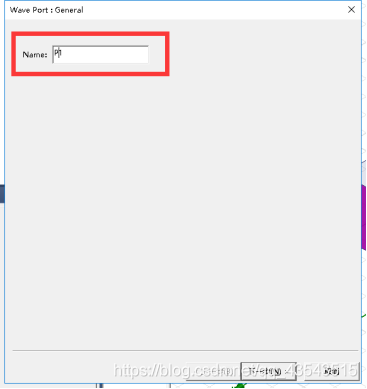

2.设置波端口面:右键-Assign Excitation-Wave Port在这里插入图片描述

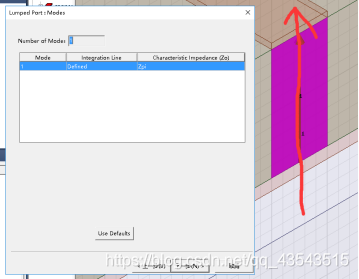

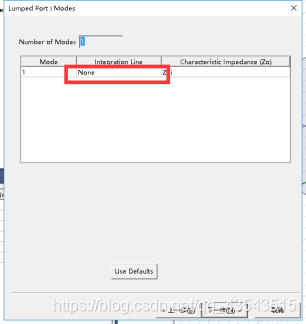

3.设置积分校准线在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

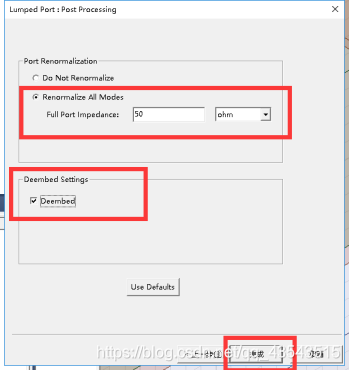

4.设置归一化和端口平移在这里插入图片描述
集总端口激励的终端驱动设置
1.将HFSS模式改为终端驱动模式:HFSS-Solution Type在这里插入图片描述
2.在Microstrip1的右面,也即结构的右面设置集总端口激励,在右面建立一个平面,平面具体要求可以参看前面的端口尺寸估算
在这里插入图片描述
在这里插入图片描述
3.设置波端口激励,右键-Assign Excitation-Wave Port在这里插入图片描述
在这里插入图片描述
4.设置完毕

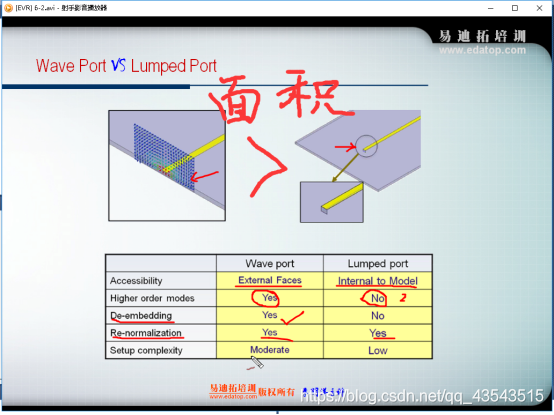

波端口和集总端口的对比在这里插入图片描述

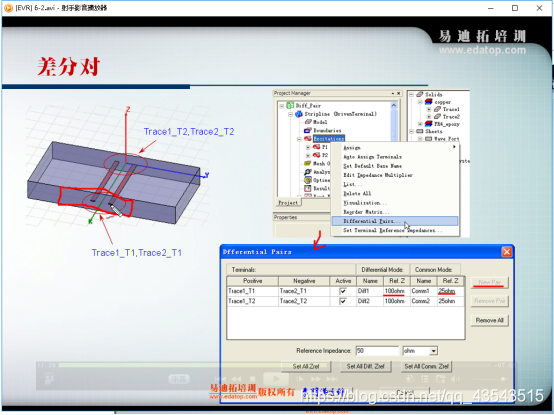

差分对的设置在这里插入图片描述
