Modelsim查看模拟波形信号

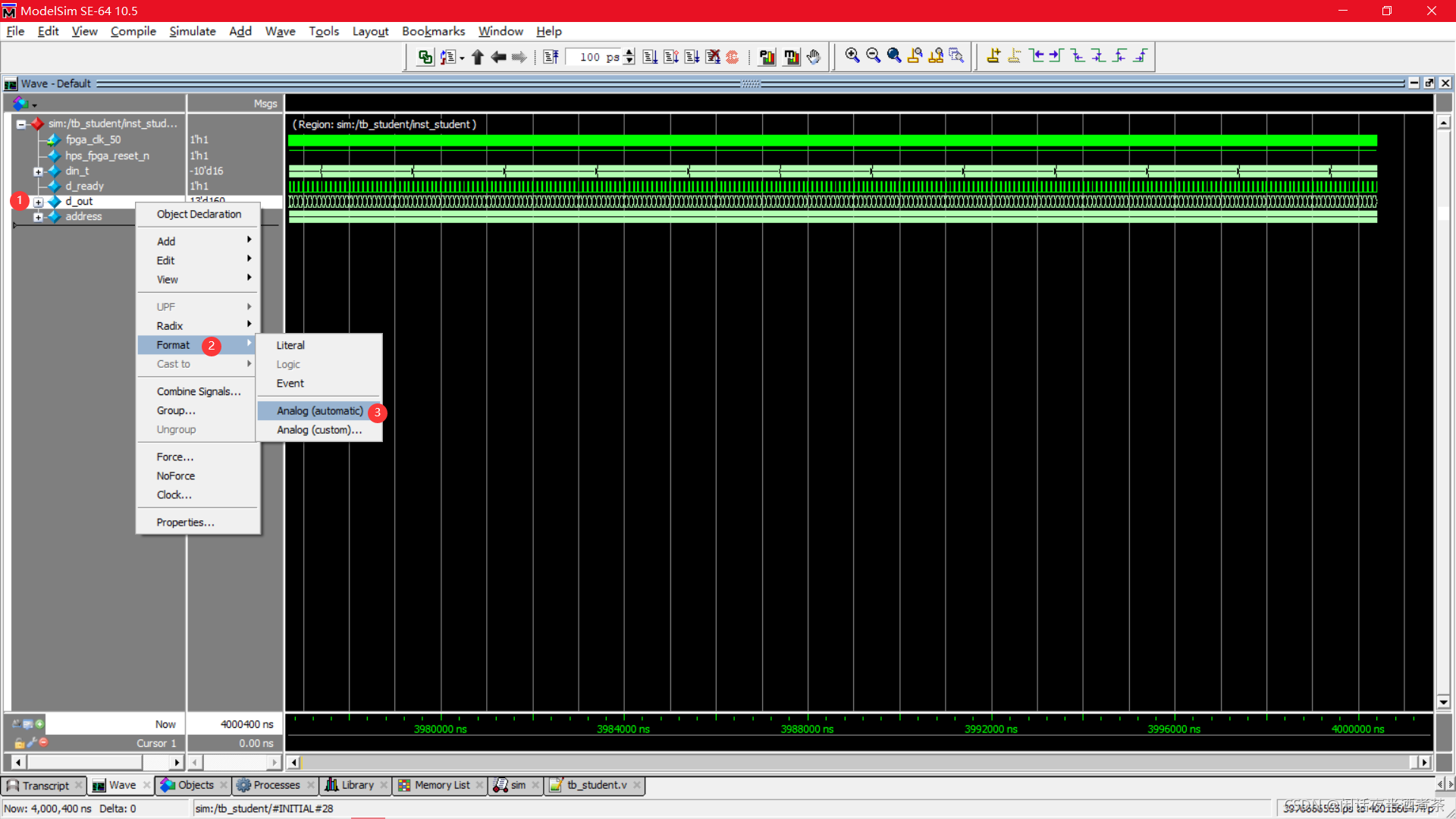

1、选中希望以模拟波形显示的信号，右击选择format—>Analog(automatic)

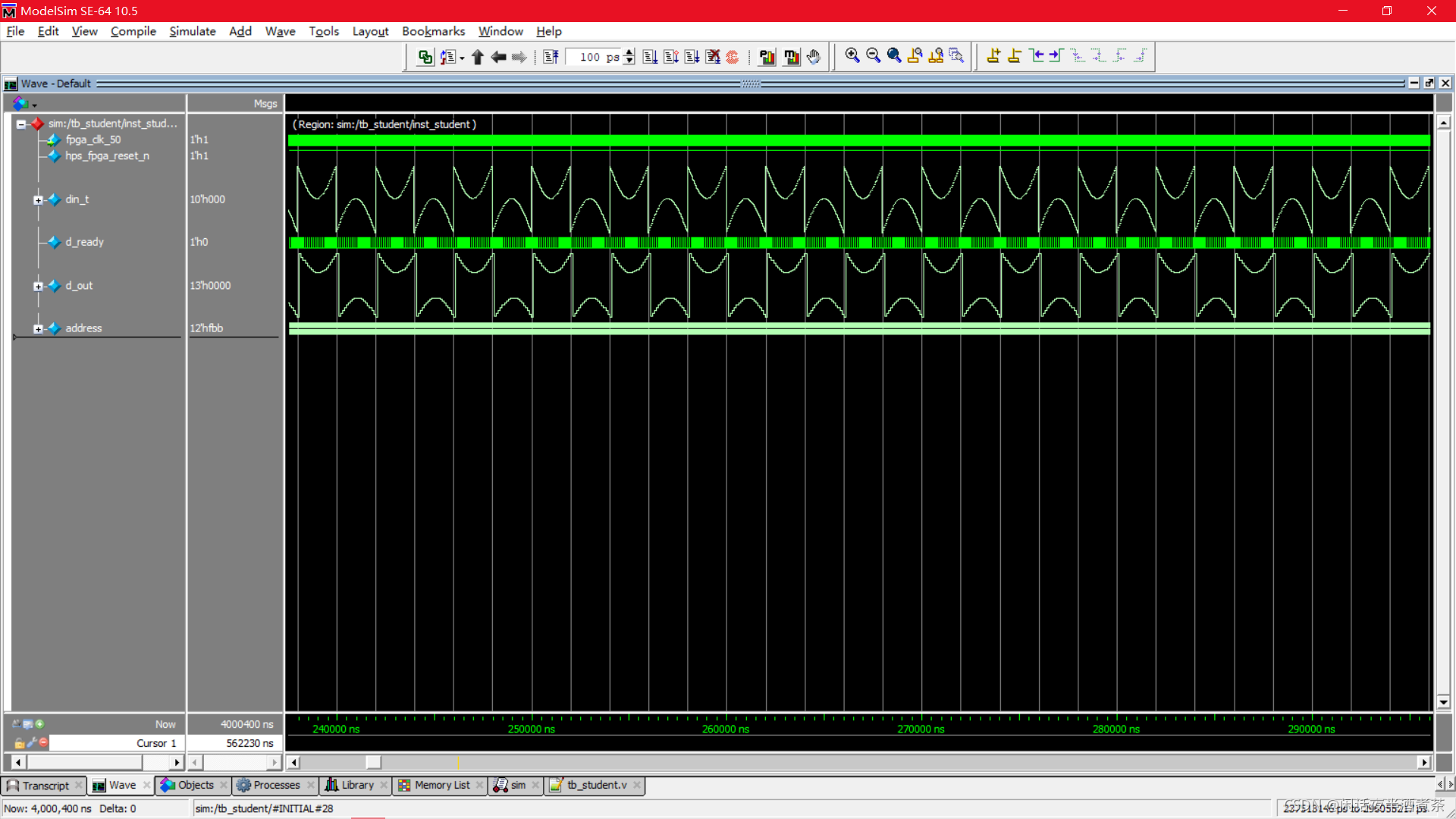

2、如果你的数据是用有符号数表示一个完整的波形的，那么可能显示出来的波形样子是下面的样子，不过不要紧，这是因为modelsim默认是按照有16进制数据解析波形数据的缘故，我们可以再进行一次设置修改。

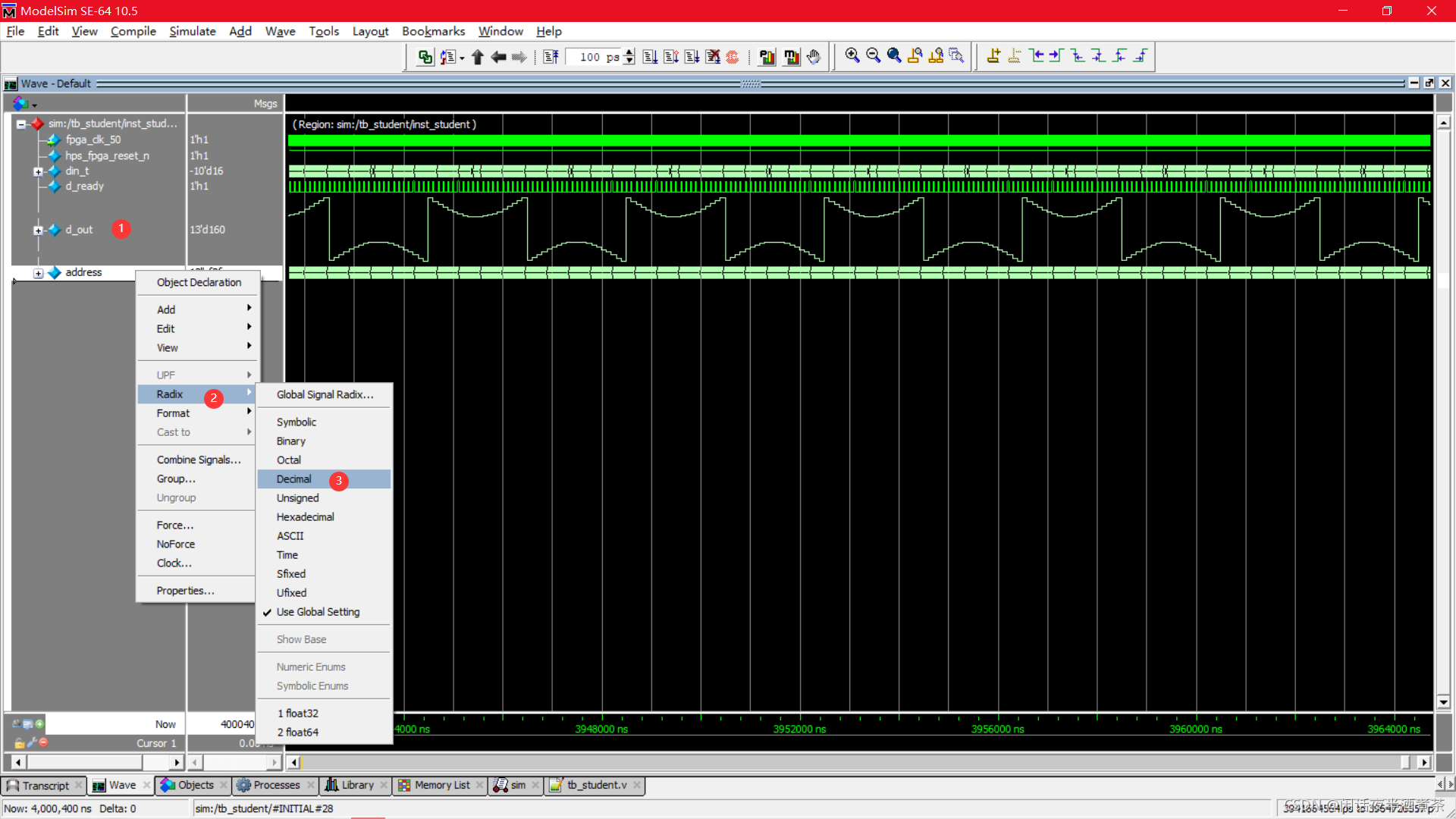

3、选中希望显示波形的信号，右击，选择Radix—>Decimal。

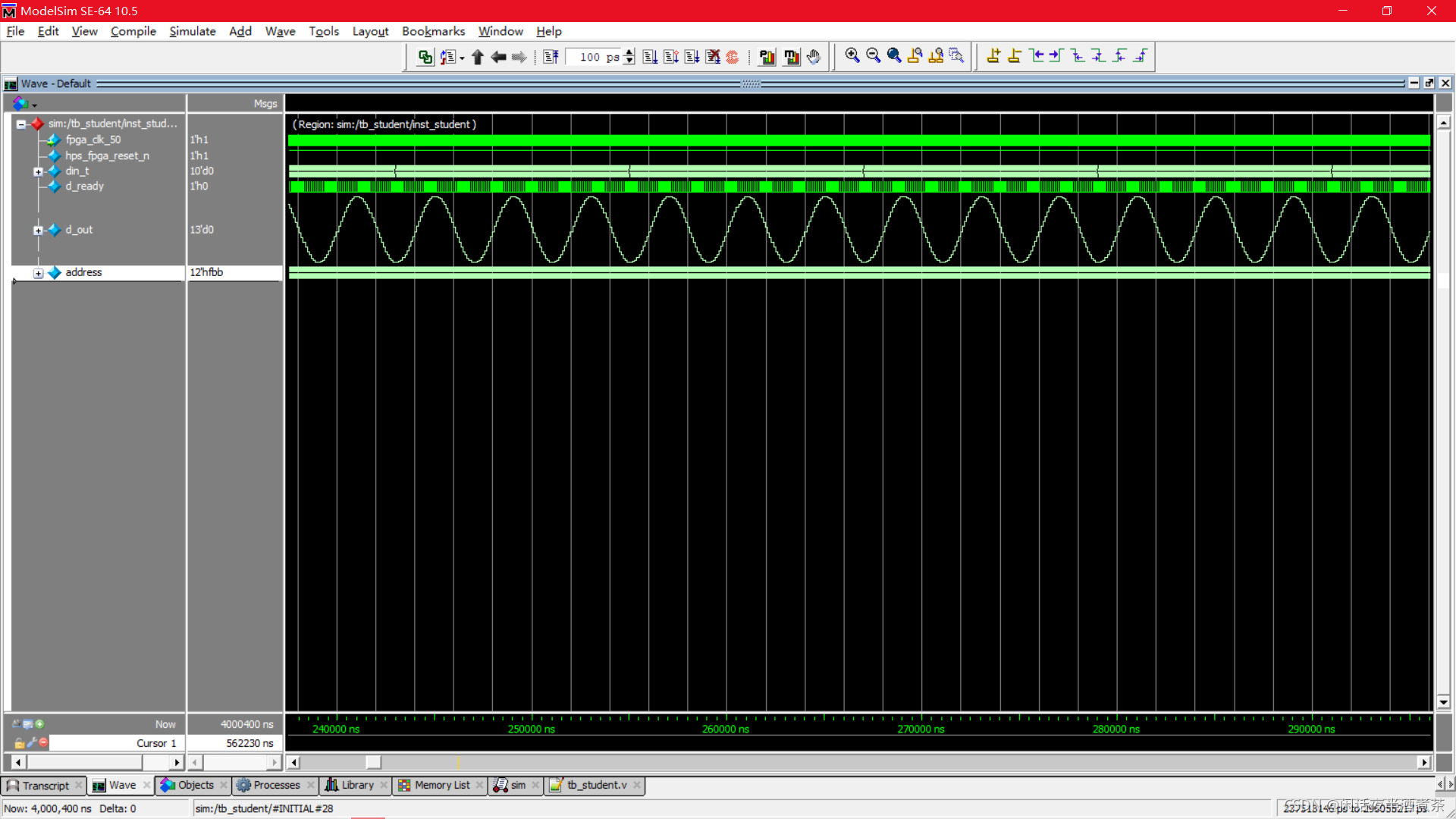

4、然后就好了

注：如果用户希望将波形恢复到原始的数据显示状态（仿真运行后的默认状态），只需要在format中选择Literal，Radix中选择Use Global Radix即可。
