一、偏置电流补偿电路的设计
集成运放内部的第一级差动放大器,输入品体管必须正向偏置,且要求有一微小电流注入基极。若放大器两个输入端的电阻不相等,则在输出端将产生输出误差。输入偏置电流是直流参数,不影响交流放大器的设计。但对直流放人器,则必须考虑偏置电流的补偿问题,
1.反相型放大器的偏置电流补偿电路

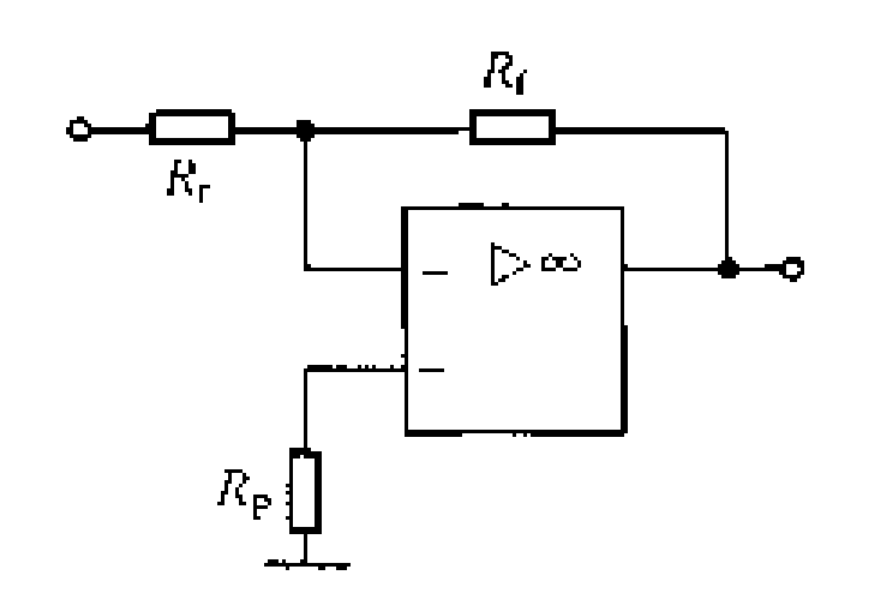

反相型放人器的偏置电流补偿电路如图 1.1 所示。图中, R p R_{p} Rp是平衡电阻基本关系式为
R p = R f / / R r R_{p}=R_{f}//R_{r} Rp=Rf//Rr
R p < U I O / I I B R_{p}<U_{IO}/I_{IB} Rp<UIO/IIB
式中,
U I O U_{IO} UIO为器件的输入失调电压;
I I B I_{IB} IIB为输入偏置电流。
图1.1 反相型放大器的偏置电流补偿电路
例:
反相型放大器的输入电阻 R = 10 k Ω R=10kΩ R=10kΩ反馈电阻 R = 51 k Ω R=51kΩ R=51kΩ。集成运放为 7F741型集成运放,其 U I O = ± 1 m V U_{IO}=\pm1mV UIO=±1mV, I I B = 80 n A I_{IB}=80nA
