2. 二级运算放大器的偏置电路

1.电路设计

1.1.偏置电路

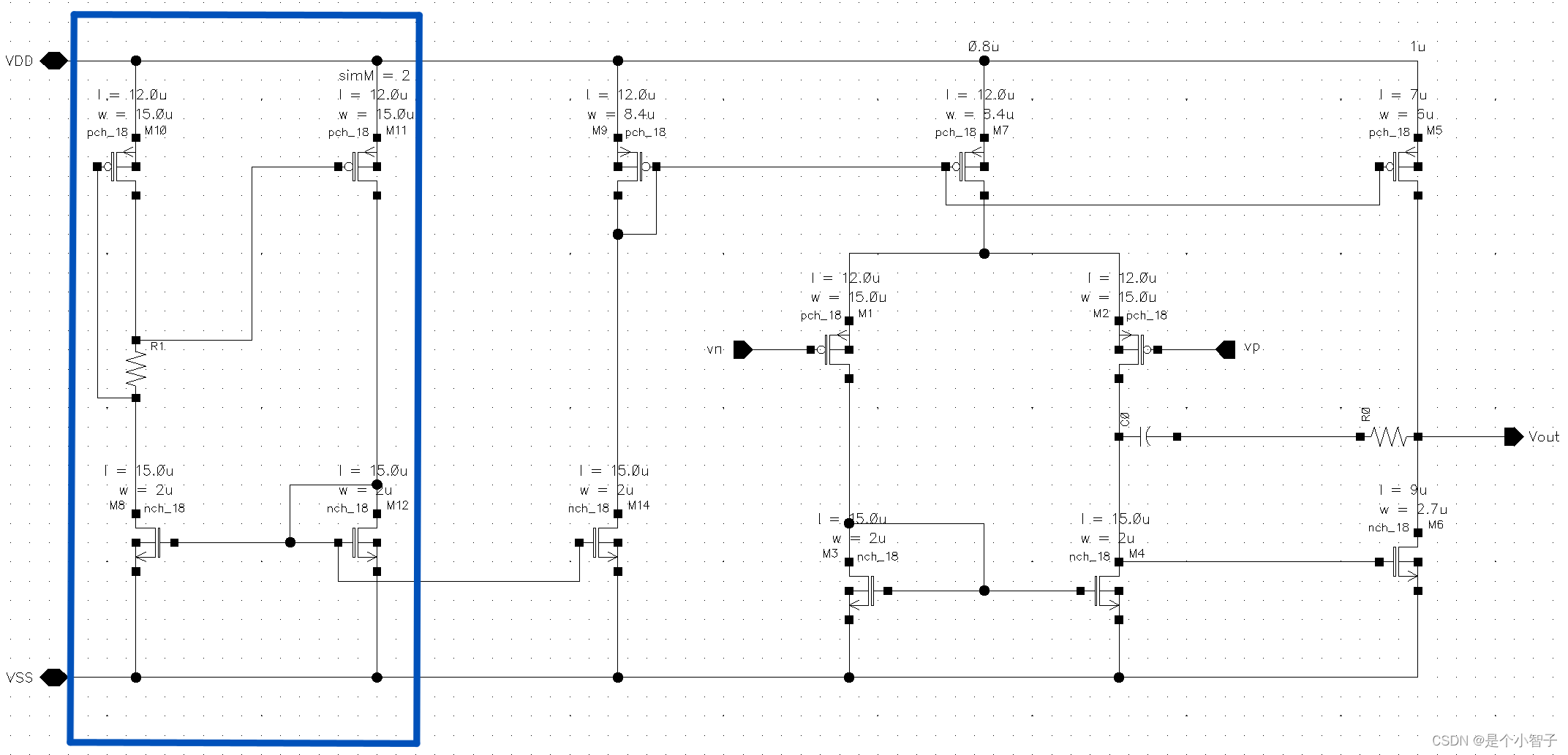

图1.1 两级运放电路图

  在前面的运放中,M7和M5都需要给栅极提供一个偏置电压。图1.1中M8和M7完全相同,M7支路的电流要求为0.8uA,因此独立电流源需要产生0.8uA的电流。这次就是要设计实际电路将理想电流源代替。

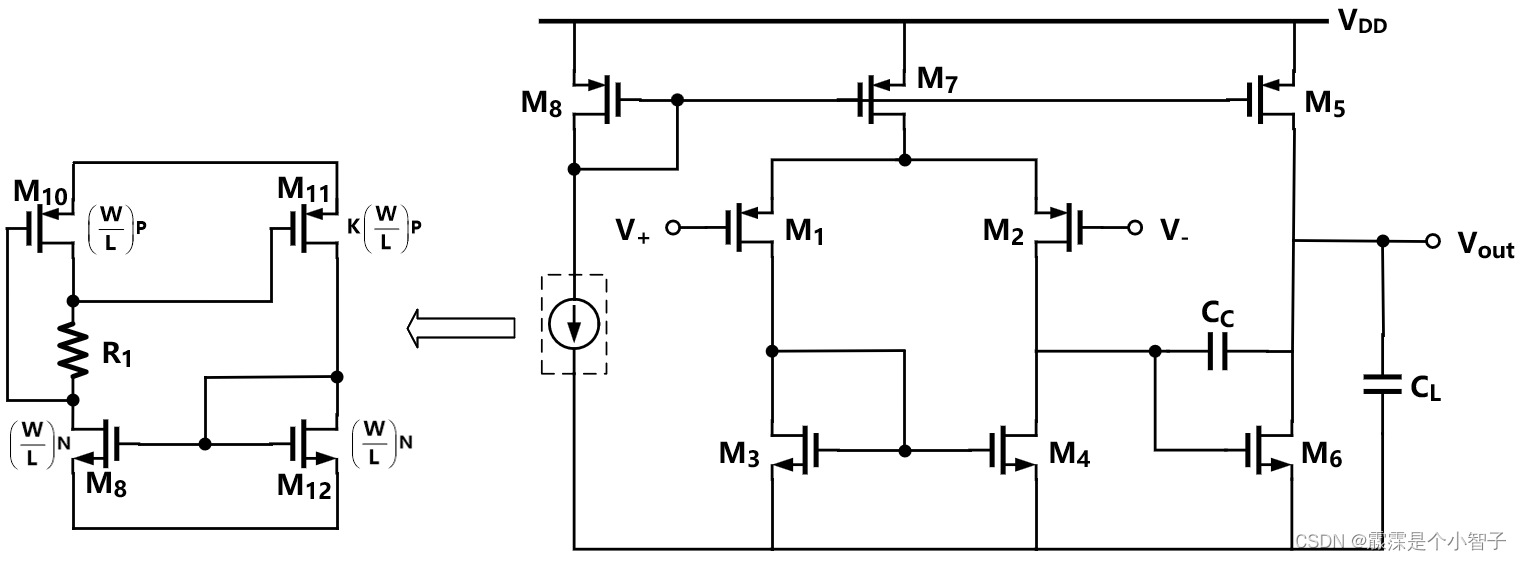

图1.2 两级运放的偏置

  图1.2是一个常见的偏置电路。M10、M11、M8和M12构成偏置电路。偏置电路M8M12和运放的M3M4尺寸相同。M10、M11的尺寸应该是1:K,为了使晶体管都工作在饱和区,这里选择K=2。所以M10尺寸和M1M2相同,M11的Multiplier设置为M10的2倍。

运放第一级M1M2M3M4
W15u15u2u2u
L12u12u15u15u
Multiplier1111
偏置电路M10M11M8M12
W15u15u2u2u
L12u12u15u15u
Multiplier1211

  对于NMOS晶体管,M8M12和M3M4尺寸相同,但是流过M8M12的电流是M3M4的二倍。因此M8M12的VGS比M3M4大,M8M12的gm/id小于M3M4。PMOS晶体管M10也与M8M12类似。
  而PMOS晶体管M11的Multiplier增大了一倍,流过的电流也比M1M2增大一倍,因此M11的VGS、gm/id两个参数与M1M2相同。
  偏置电路的电流计算公式:
V G S 10 − V G S 11 = I ⋅ R 1 V T H 10 + 2 I μ p C o x ( W / L ) P − ( V T H 11 + 2 I μ p C o x K ( W / L ) P ) = I ⋅ R 1 \begin{aligned} V_{GS10}&- V_{GS11}=I·R_1 \\[2.5ex] V_{TH10}+\sqrt\frac{2I}{\mu_p C_{ox}(W/L)_P}- &(V_{TH11}+\sqrt\frac{2I}{\mu_p C_{ox}K(W/L)_P})=I·R_1 \end{aligned} VGS10VTH10+μpCox(W/L)P2I VGS11=IR1(VTH11+μpCoxK(W/L)P2I )=IR1

  可见忽略沟道调制效应的话,电流大小与电源电压无关。假设VTH10=VTH11
2 I μ p C o x ( W / L ) P − 2 I μ p C o x K ( W / L ) P = I ⋅ R 1 K ⋅ 2 I 1 2 I μ p C o x K ( W / L ) P − 2 I 1 2 I μ p C o x K ( W / L ) P = I ⋅ R 1 ( 2 2 − 2 ) 1 2 I μ p C o x K ( W / L ) P = ( 2 2 − 2 ) 1 g m 11 = R 1 \begin{aligned} &\sqrt\frac{2I}{\mu_p C_{ox}(W/L)_P}-\sqrt\frac{2I}{\mu_p C_{ox}K(W/L)_P}=I·R_1 \\[3.5ex] \sqrt K ·2I &\sqrt\frac{1}{2I\mu_p C_{ox}K(W/L)_P}-2I\sqrt\frac{1}{2I\mu_p C_{ox}K(W/L)_P}=I·R_1 \\[3.5ex] (2\sqrt 2 &-2)\sqrt\frac{1}{2I\mu_p C_{ox}K(W/L)_P}=(2\sqrt 2 -2)\frac {1}{g_{m11}}=R_1 \end{aligned} K 2I(22 μpCox(W/L)P2I μpCoxK(W/L)P2I =IR12IμpCoxK(W/L)P1 2I2IμpCoxK(W/L)P1 =IR12)2IμpCoxK(W/L)P1 =22 2gm111=R1

  前面提到M11的gm/id与M1M2相同,运放设计中M1M2的gm/id=16:
g m 11 I D 11 = g m 1 , 2 I D 1 , 2 = 16 g m 11 = 16 ⋅ I D 11 = 16 ⋅ 0.8 u A = 12.8 u S R 1 = 16 ⋅ I D 11 = ( 2 2 − 2 ) 1 g m 11 = 64.7 k Ω \begin{aligned} \frac{g_{m11}}{I_{D11}}=\frac{g_{m1,2}}{I_{D1,2}}&=16 \\[2.5ex] g_{m11}=16·I_{D11}=16·0.8&uA=12.8uS \\[2ex] R_1=16·I_{D11}=(2\sqrt 2 -2)&\frac {1}{g_{m11}}=64.7kΩ \end{aligned} ID11gm11=ID12gm12gm11=16ID11=160.8R1=16ID11=(22 2)=16uA=12.8uSgm111=64.7kΩ

1.2.启动电路

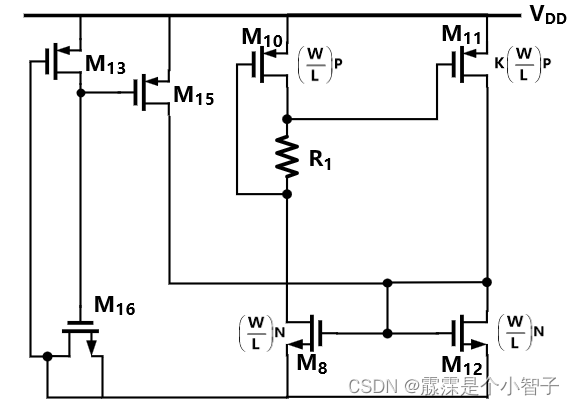

图1.3 启动电路

  晶体管M13、M15和M16构成启动电路。M16看作电容C16,当VDD上电后,M13导通给C16充电;刚开始C16电压低,M15导通产生电流给偏置电路NMOS栅源电容充电,当栅源的压降大于VTH后开始正常工作。一段时间后C16充电到VDD,M15关断启动电路停止工作。

2.电路仿真

2.1.偏置电路仿真

图2.1 偏置电路仿真结果

  从图2.1的仿真结果来看电源电压的变化还是会影响输出的电流大小。这是因为设计的过程中忽略了沟道调制效应。可以使用cascode结构减小这个误差。

2.2.启动电路仿真

图2.2 启动电路仿真结果

  对启动电路进行tran仿真得到图2.2的结果。可以看到启动过程中有一个接近3uA的电流过冲,高出所需电流800nA三倍多。而且M16的电容C16越大过冲越大,最大能有十几uA。为什么会有这个过冲呢?
  修改电路的过程中发现增大M8和M12的L能够减小过冲,代价是达到稳定电流需要更长的时间。扫描L得到下面的仿真结果。

图2.3 改变M8和M12的L仿真结果

  为什么会产生这样的结果呢?
  为什么增大L会增加电流稳定时间?

3.疑问

  为什么启动过程中会产生过冲?为什么M16的电容C16越大过冲越大?过冲要怎么消除?
  为什么启动过程中增大M8和M12的L会增加电流稳定时间?
