共集电极放大电路和共基极放大电路

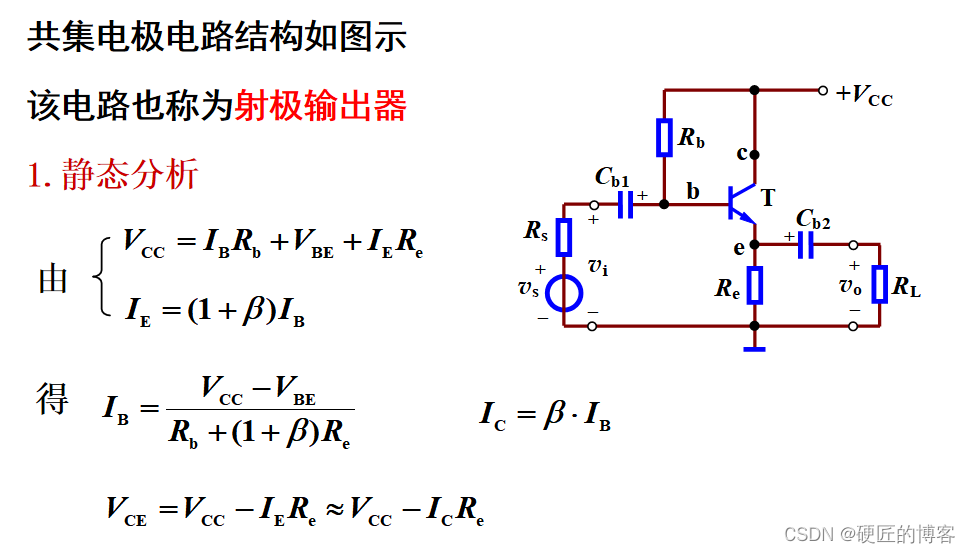

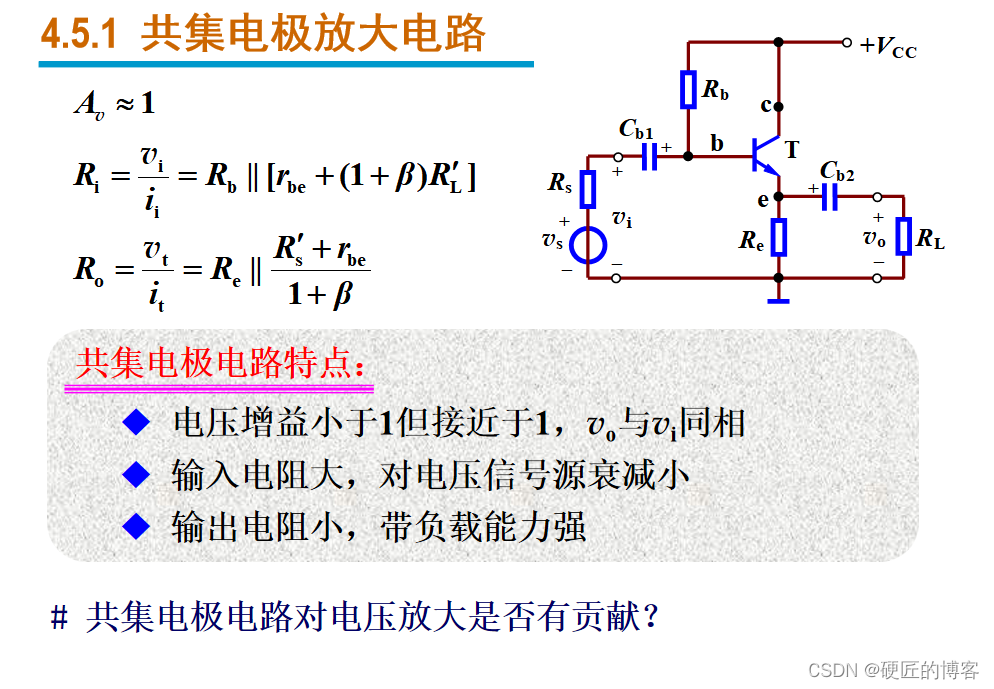

4.5.1 共集电极放大电路
4.5.2 共基极放大电路

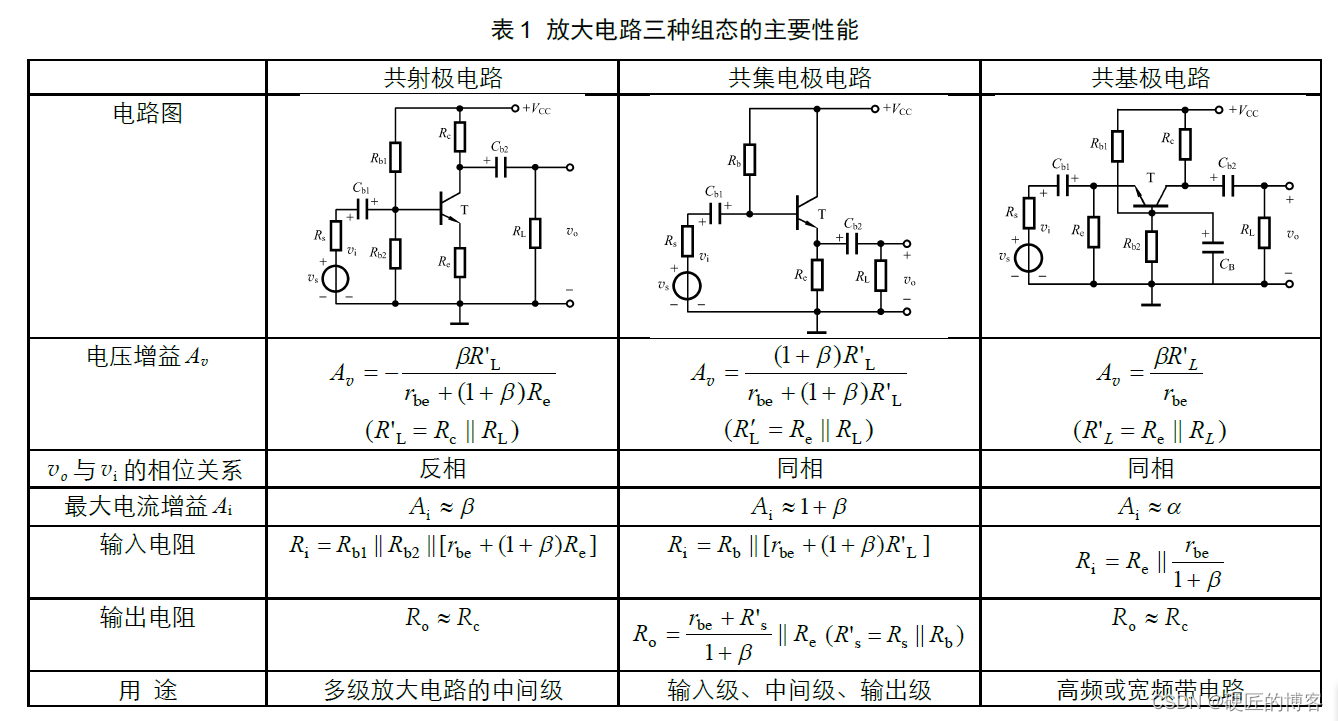

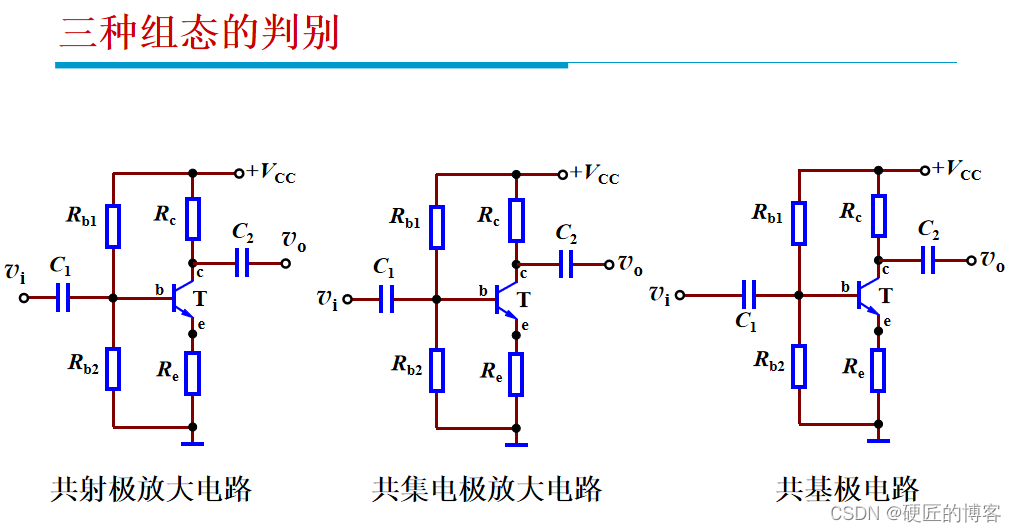

4.5.3 放大电路三种组态的比较
共集极放大电路

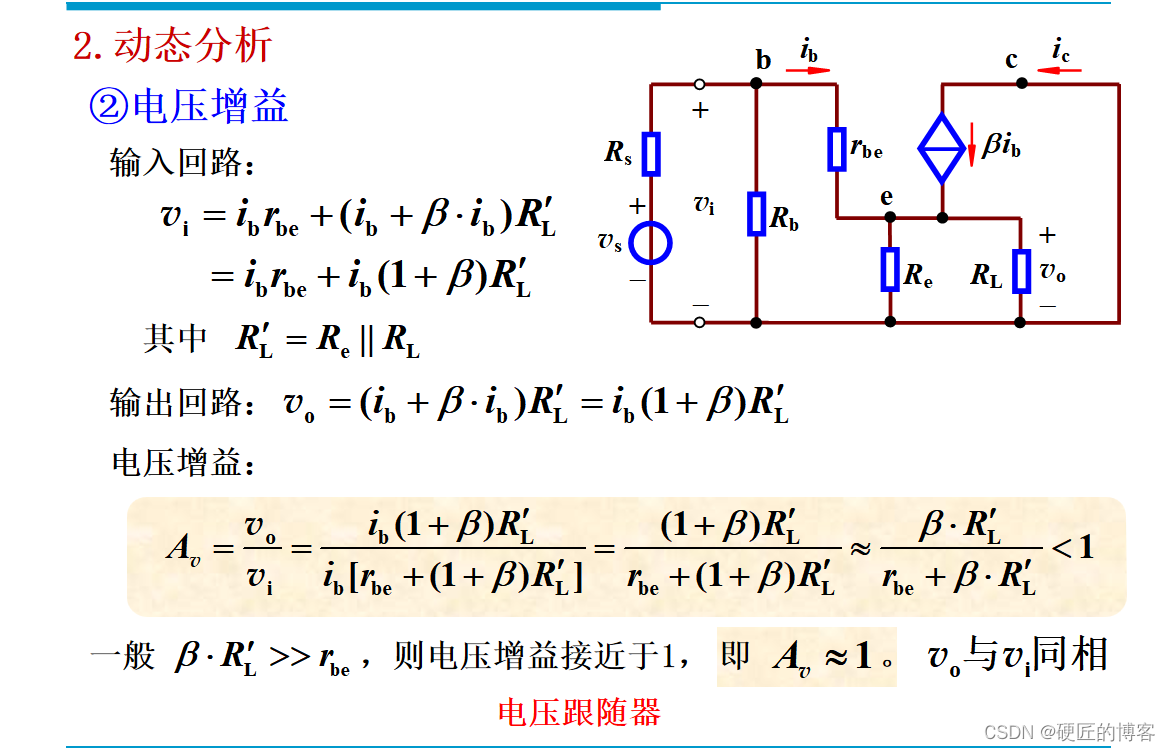

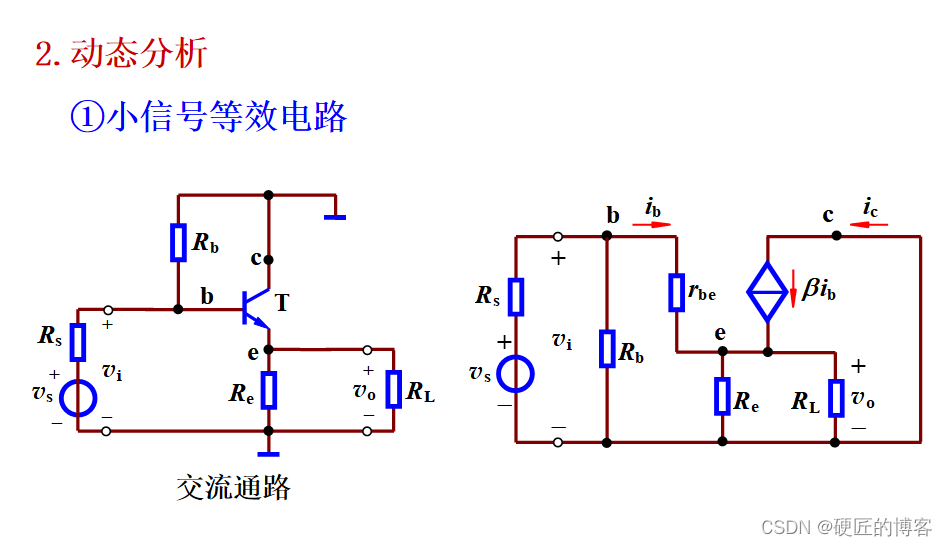

共集电极电路也叫电压跟随器。(射极输出器,发射极接负载)

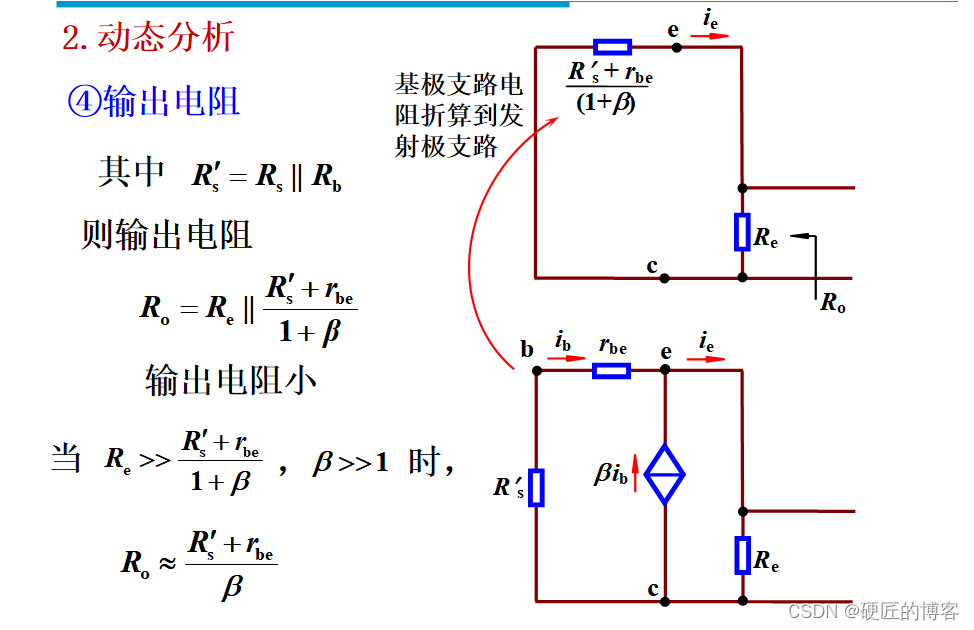

信号源的内阻算到了 输出电阻上面

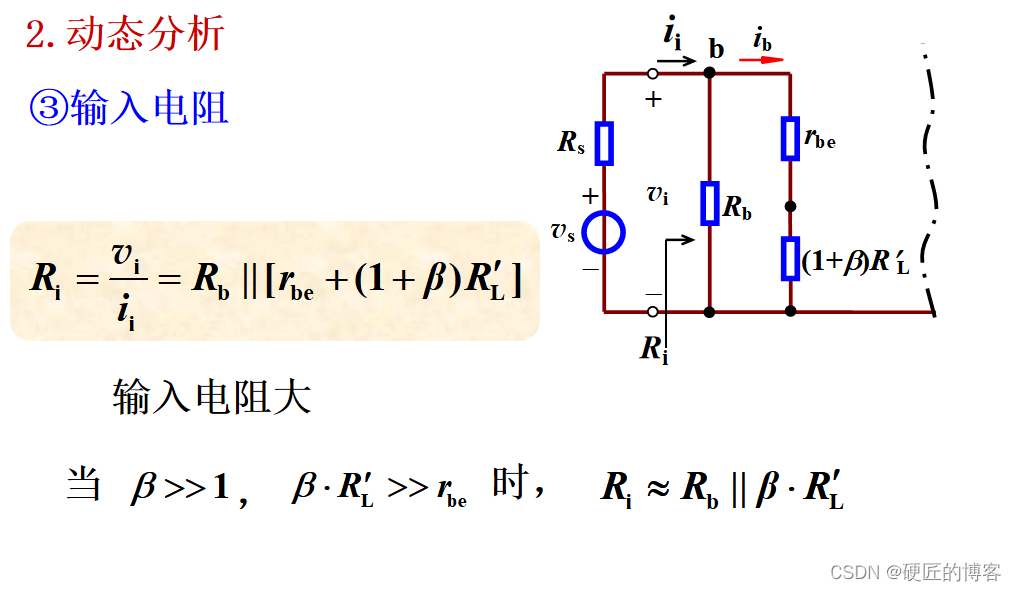

负载电阻又算到了 输入电阻上面
和电压跟随器特性相似,带载能力强指的是输入的电流ib,输出的电流却有ie
静态工作点和什么组态没关系,主要是找直流通路
电流放大:
共射极: ic/ib
共集电极:·ie/ib
带负载时需要电流驱动,也要看电流增益
书上题目需要搞明白
共集电极的输入电阻大、使得千亿级的增益提高了
不是自己的增提提高了,而是使前级提高了
多级放大电路:静态工作点并不互相关联
直接耦合对低频有好处
vi是第一极的vi
vo是最后一极的vo
第一极的输出电阻是第二极的信号源内阻
