一、相关知识

Focus模块是一种用于特征提取的卷积神经网络层，用于将输入特征图中的信息进行压缩和组合，从而提取出更高层次的特征表示，它被用作网络中的第一个卷积层，用于对输入特征图进行下采样，以减少计算量和参数量。

1、下采样相关知识

1. 下采样

下采样就是一种缩小图像的手法，用来降低特征的维度并保留有效信息，一定程度上避免过拟合，都是以牺牲部分信息为代价，换取数据量的减少。下采样就是池化操作。但是池化的目的不仅如此，还需要考虑旋转、平移、伸缩不变形等。采样有最大值采样，平均值采样，随机区域采样等，对应池化：比如最大值池化，平均值池化，随机池化等。

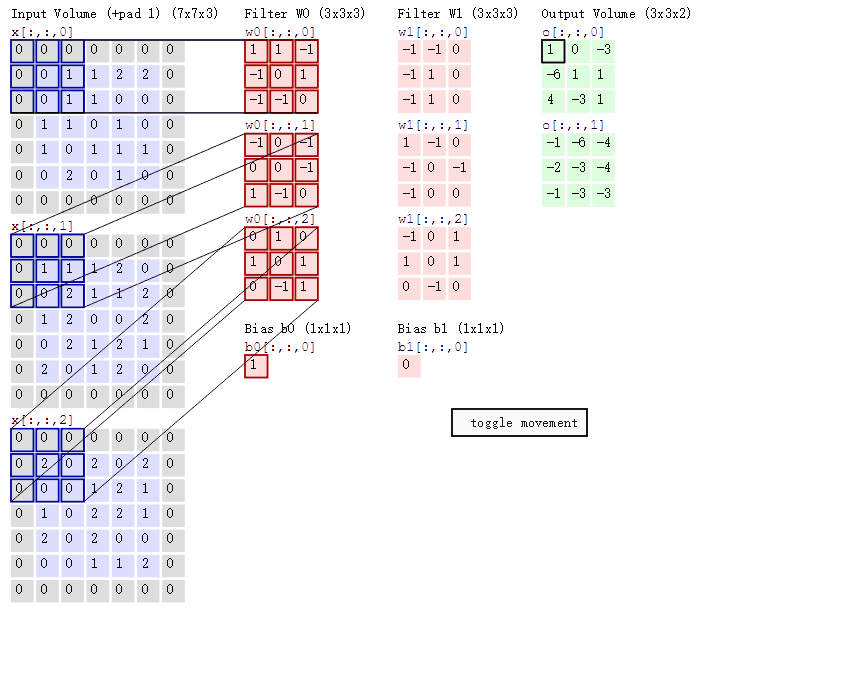

卷积神经网络中，卷积是最基本的模块，在W*H*C的图像操作中，卷积就是输入图像区域和滤波器进行内积求和的过程，卷积就是一种下采样的方式。具体操作如下：

2. 常见下采样操作

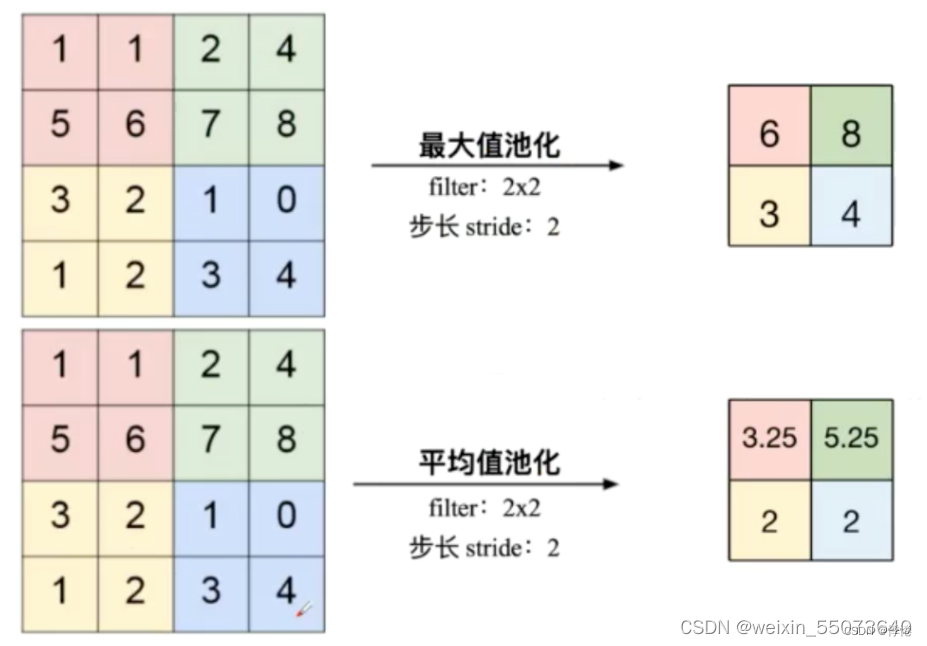

（1）采用stride为2的池化层

最大值池化（Max-pooling）：对邻域内特征点取最大，类似锐化，突出滑窗内的细节点（特殊点）。
平均值池化（Average-pooling）：对邻域内特征点只求平均，有点像平滑滤波，根据滑窗的尺寸控制下采样的力度，尺寸越大，它的采样率越高，但边缘信息损失越大。

（2）采用stride为2的卷积层

下采样的过程是一个信息损失的过程，而池化层是不可学习的，用stride为2的可学习卷积层来代替pooling可以得到更好的效果，当然同时也增加了一定的计算量。

3. 下采样的作用

下采样实际上就是缩小图像，主要目的是为了使得图像符合显示区域的大小，生成对应图像的缩略图。比如说在CNN中的池化层或卷积层就是下采样。不过卷积过程导致的图像变小是为了提取特征，而池化下采样是为了降低特征的维度。

下采样层有两个作用：

减少计算量，防止过拟合；
增大感受野，使得后面的卷积核能够学到更加全局的信息。

2、上采样相关知识

1. 上采样

在卷积神经网络中，由于输入图像通过卷积神经网络（CNN）提取特征后，输出的尺寸往往会变小，而有时我们需要将图像恢复到原来的尺寸以便进行进一步的计算（如图像的语义分割），这个使图像由小分辨率映射到大分辨率的操作，叫做上采样。

2. 常见上采样操作

常见的上采样操作有反卷积（Deconvolution，也称转置卷积）、上池化（UnPooling）方法、双线性插值（各种插值算法）。具体如下：

插值。一般使用的是双线性插值，因为效果最好，虽然计算上比其他插值方式复杂，但是相对于卷积计算可以说不值一提，其他插值方式还有最近邻插值、三线性插值等；
转置卷积又或是说反卷积(Transpose Conv)。通过对输入feature map间隔填充0，再进行标准的卷积计算，可以使得输出feature map的尺寸比输入更大；
上池化（UpPooling）。 最大值向上池化（Max Unpooling）、均值向上池化（ Avg Unpooling），在对称的max pooling位置记录最大值的索引位置，然后在unpooling阶段时将对应的值放置到原先最大值位置，其余位置补0；

unpooling的操作与unsampling类似，区别是unpooling记录了原来pooling是取样的位置，在unpooling的时候将输入feature map中的值填充到原来记录的位置上，而其他位置则以0来进行填充。

3. 上采样作用

上采样实际上就是放大图像，指的是任何可以让图像变成更高分辨率的技术。

3、Focus前身：Yolov2中的PassThrough层

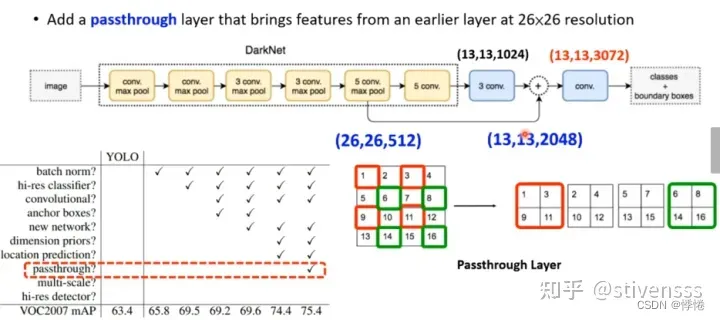

Yolov2中的passthrough层的本质是特征重排，将相邻的特征堆积在不同的通道中，这样可以将大尺度特征图下采样后与小尺度特征图进行融合，进而增加了小目标检测的精确度。

一般而言，两个特征层要从通道上进行拼接，需要保持空间大小一致。比如(26,26,512)的特征层要和（13,13,1024）的特征层在通道维度上进行拼接，那么需要将空间维度的26x26下采样成13*13，或者13*13上采样成26*26。最简单的做法就是通过池化下采样即可，但是Yolov2为了保留feature map的更多细节，在空间维度上进行拆分(见图中红绿部分所示)，得到4个13*13*512的特征层，然后将这4个特征层在通道维度上拼接（concat）成一个13*13*2048的特征层。最后就可以将（13,13,1024）和（13,13,2048）两个特征层在通道维度上进行拼接就得到（13,13,3072）。
~~看操作与Focus好像是一样的，改了个名字？~~

二、Focus层

1、Focus层原理

Focus层在YOLOv5中是图片进入Backbone前，对图片进行切片操作，原理与Yolov2的passthrough层类似，采用切片操作把高分辨率的图片（特征图）拆分成多个低分辨率的图片或特征图，即隔列采样+拼接。
具体操作是在一张图片中每隔一个像素拿到一个值，类似于邻近下采样，这样就拿到了四张图片，四张图片互补，长得差不多，但是没有信息丢失，这样一来，将W、H信息就集中到了通道空间，输入通道扩充了4倍，即拼接起来的图片相对于原先的RGB三通道模式变成了12个通道，最后将得到的新图片再经过卷积操作，最终得到了没有信息丢失情况下的二倍下采样特征图。
以YOLOv5s为例，原始的640 × 640 × 3的图像输入Focus结构，采用切片操作，先变成320 × 320 × 12的特征图，拼接（Concat）后，再经过一次卷积（CBL，后改为SiLU（CBS））操作，最终变成320 × 320 × 32的特征图。

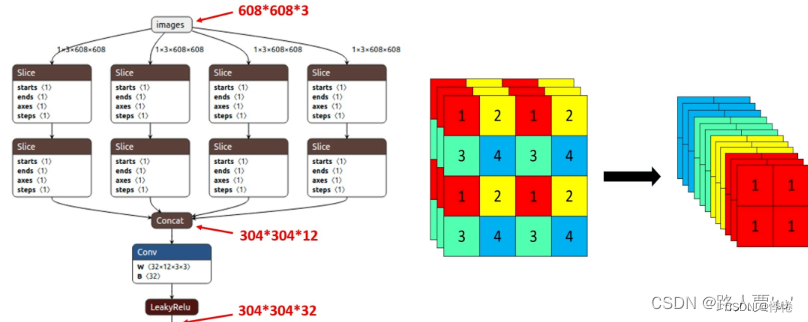

切片操作如下：

2、代码分析

Focus层及相关代码如下：

def autopad(k, p=None):  # kernel, padding自动填充的设计，更加灵活多变
    # Pad to 'same'
    if p is None:
        p = k // 2 if isinstance(k, int) else [x // 2 for x in k]
# auto-pad自动填充，通过自动设置填充数p
        #如果k是整数，p为k与2整除后向下取整；如果k是列表等，p对应的是列表中每个元素整除2。
    return p

class Conv(nn.Module):
    # 这里对应结构图部分的CBL，CBL = conv+BN+Leaky ReLU，后来改成了SiLU（CBS）
    def __init__(self, c1, c2, k=1, s=1, p=None, g=1, act=True):  # ch_in, ch_out, kernel, stride, padding, groups
        super().__init__()
        self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p), groups=g, bias=False)
        self.bn = nn.BatchNorm2d(c2)
#将其变为均值为0，方差为1的正态分布，通道数为c2
        self.act = nn.SiLU() if act is True else (act if isinstance(act, nn.Module) else nn.Identity())
#其中nn.Identity()是网络中的占位符，并没有实际操作，在增减网络过程中，可以使得整个网络层数据不变，便于迁移权重数据；nn.SiLU()一种激活函数(S形加权线性单元)。

    def forward(self, x):#正态分布型的前向传播
        return self.act(self.bn(self.conv(x)))

    def forward_fuse(self, x):#普通前向传播
        return self.act(self.conv(x))

class Focus(nn.Module):
    # Focus wh information into c-space
    def __init__(self, c1, c2, k=1, s=1, p=None, g=1, act=True):  # ch_in, ch_out, kernel, stride, padding, groups
        super().__init__()
        self.conv = Conv(c1 * 4, c2, k, s, p, g, act)
        # self.contract = Contract(gain=2)

    def forward(self, x):  # x(b,c,w,h) -> y(b,4c,w/2,h/2)
        return self.conv(torch.cat([x[..., ::2, ::2], x[..., 1::2, ::2], x[..., ::2, 1::2], x[..., 1::2, 1::2]], 1))
        #图片被分为4块。x[..., ::2, ::2]即行按2叠加取，列也是，对应上面原理图的“1”块块）， x[..., 1::2, ::2]对应“3”块块，x[..., ::2, 1::2]指“2”块块，x[..., 1::2, 1::2]指“4”块块。都是每隔一个采样（采奇数列）。用cat连接这些采样图，生成通道数为12的特征图
        # return self.conv(self.contract(x))

先采取切片操作（x[..., ::2, ::2], x[..., 1::2, ::2], x[..., ::2, 1::2], x[..., 1::2, 1::2] ），把图片分成1，3，2，4共4块（如上面的原理图）；
然后进行一个连接（concat）；
最后再来一次卷积，这里的卷积是自定义卷积：先进行一次卷积，然后变化成正态分布，最后来个SiLU激活，即CBS=Conv+BN+SiLU。

3、Focus层变化

在Yolov5较新版本源码（如Yolov5-6.2、Yolov5-7.0）中，代码中存在Focus层但是在Yolov5s、Yolov5l、Yolov5m、Yolov5x中均没有使用，以Yolov5s网络结构为例：

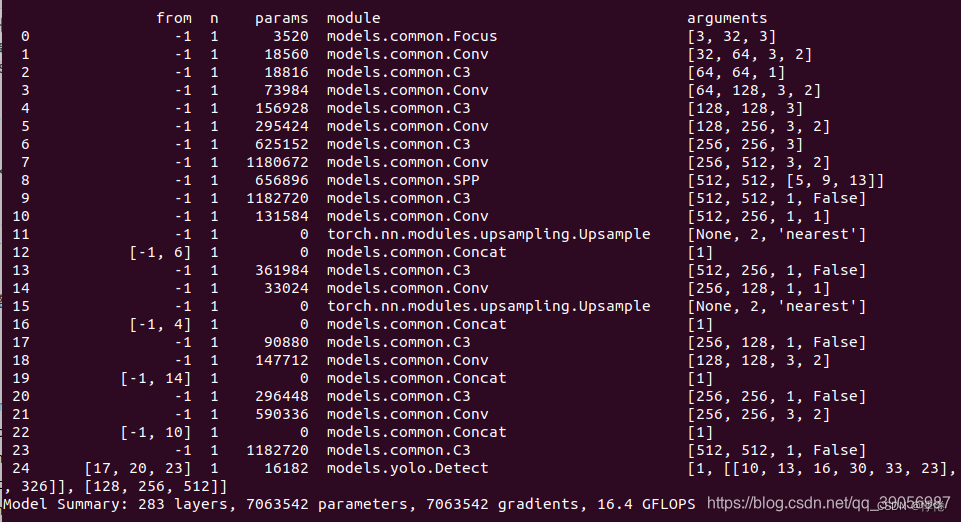

1. 旧版Yolov5s网络结构：

Focus层是3*3*32的结构，输入通道为3通道，输出通道数为32。
作用是增大感受野的同时降低运算量。如果没有初始的切片操作，直接使用一个3*3的卷积，那么感受野相对会小了一半；如果直接使用一个6*6的卷积，同样是输入3通道，输出32通道，那么运算量会是前面的4倍。

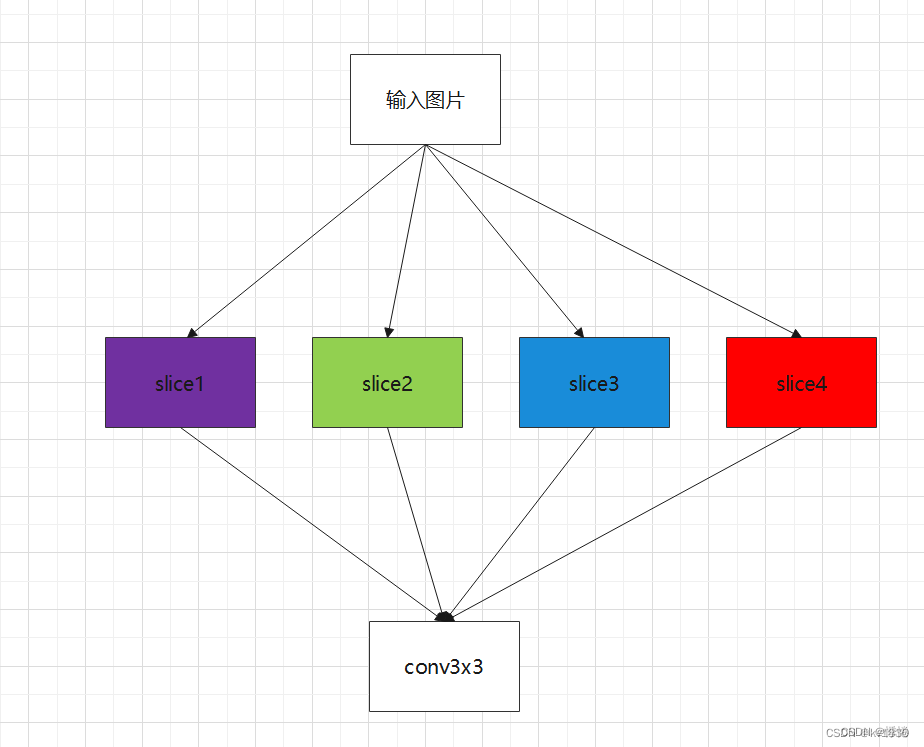

Focus层的具体结构如下：

以分辨率为640*640的三通道图像为例：

Focus切片操作把紫色的归第1组，绿色的归第2组，蓝色的归第3组，红色的归第4组，每组仍然是3个通道，然后把4组排在一起（按第1个维度合并(从第0维度开始算)，每组都是一个（b，3，320，320）的张量，b就是批大小），就得到了12个通道的输入，即（b，12，320，320）；

使用一个输入通道12，输出通道32的3*3卷积运算（按yolov5s算），输出分辨率还是320乘320。

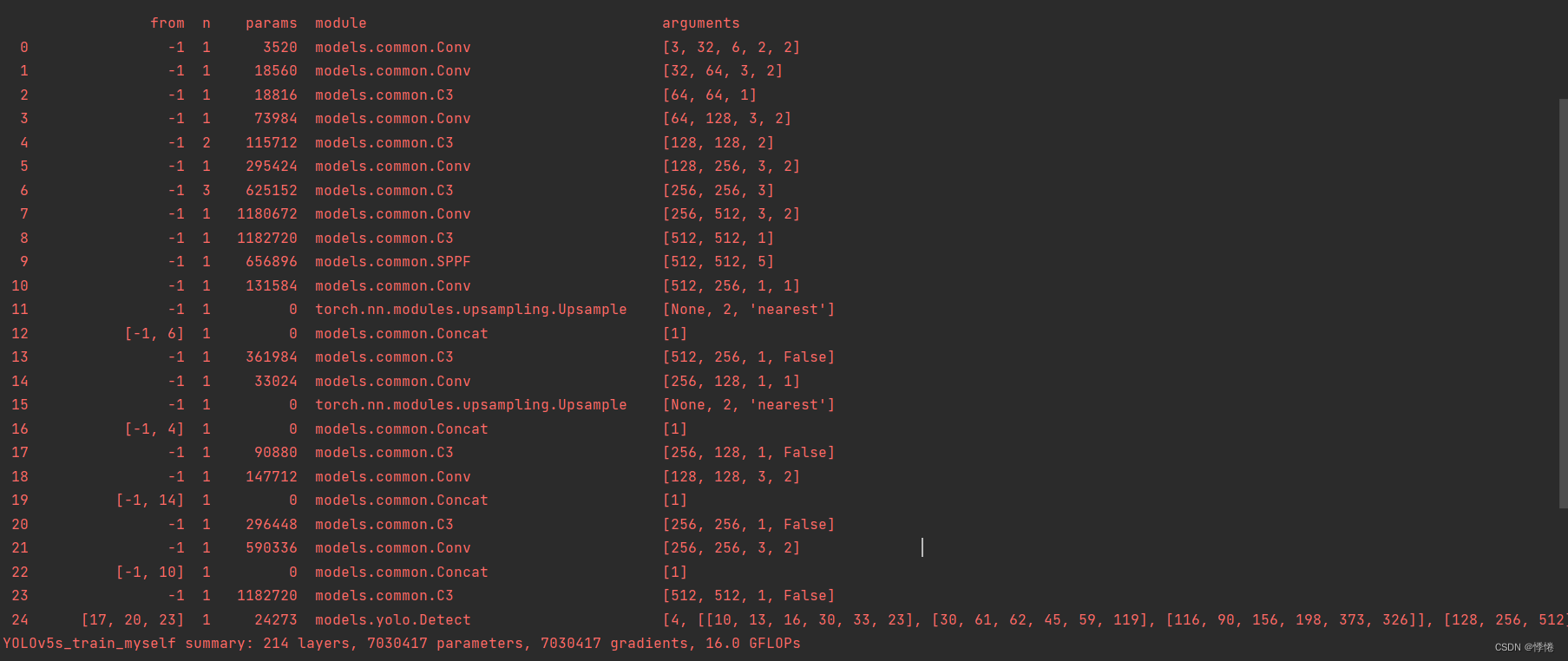

2. Yolov5-7.0的Yolov5s网络结构：

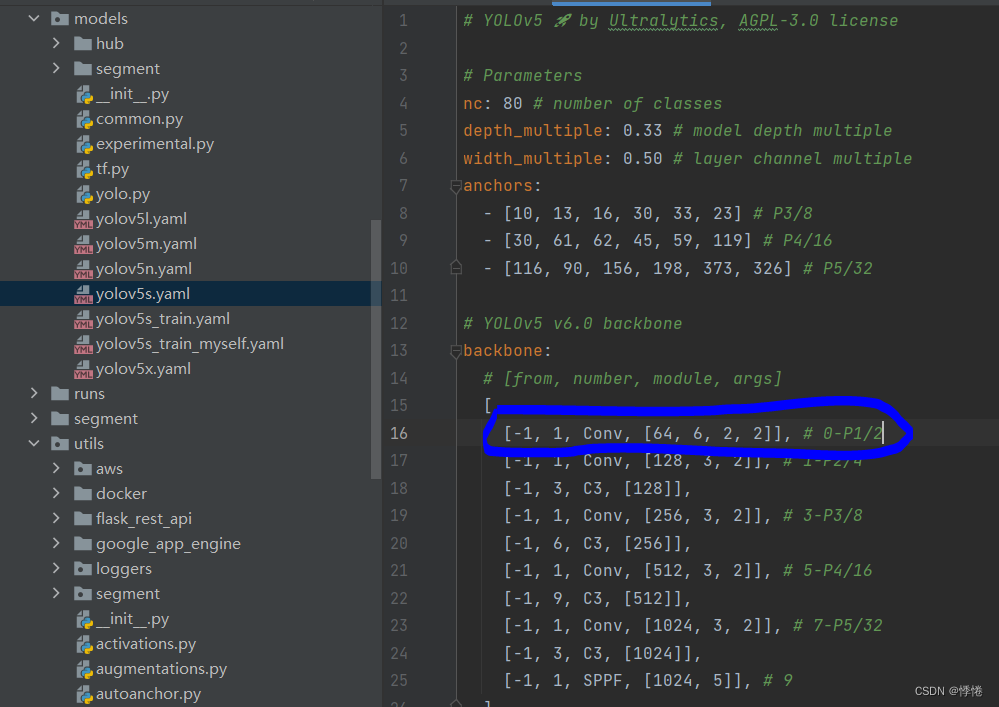

Focus层原本处于整个网络结构的第一层，现在已经被蓝框中的6*6卷积层替换掉了。

注意：这里Yolov5s的第一个卷积层的输出通道数并不是64，在s、l、m、x的yaml文件中写的均为64，但是实际的输出通道数还要乘以上面的width_multiple：0.50，这个值在几个yaml中是不一样的，它控制了不同规格的模型的通道数。所以在yolov5s中第一个卷积层的输出通道数是64*0.5=32。

Yolov5-7.0中使用一个6*6且步长为2的卷积替换了Focus层，具体过程参考issue： https://github.com/ultralytics/yolov5/issues/4825

具体流程为：

在Yolov5目录下新建一个py文件，命名为Focus_test.py（自己随意命名，无所谓），直接运行Focus_test.py文件（注意，这里的输入通道数是3，输出通道数写的是64）

使用代码实例化一个Focus层。
将Focus层的卷积层参数拷贝给一个6乘6步长2的卷积层
给Focus层和6*6步长为2的卷积层以相同的输入，比较它们的输出。使用用torch.allclose函数，精度设为10的负6次方，因为浮点数计算顺序不同，可能结果是有误差的，比较一下两者的性能

import torch
from models.common import Focus, Conv
from utils.torch_utils import profile

# 实例化一个Focus层。输入通道为3，输出通道为64，卷积核大小为3*3
focus = Focus(3, 64, k=3).eval()
# 实例化一个卷积层。输入通道为3，输出通道为64，卷积核大小为6*6，步长为2，padding为2
conv = Conv(3, 64, k=6, s=2, p=2).eval()

# Express focus layer as conv layer
# 将Focus层参数传递给卷积层
conv.bn = focus.conv.bn
conv.conv.weight.data[:, :, ::2, ::2] = focus.conv.conv.weight.data[:, :3]
conv.conv.weight.data[:, :, 1::2, ::2] = focus.conv.conv.weight.data[:, 3:6]
conv.conv.weight.data[:, :, ::2, 1::2] = focus.conv.conv.weight.data[:, 6:9]
conv.conv.weight.data[:, :, 1::2, 1::2] = focus.conv.conv.weight.data[:, 9:12]

# Compare
# 随机一个张量，批大小为16
x = torch.randn(16, 3, 640, 640)
with torch.no_grad():
    # Results are not perfectly identical, errors up to about 1e-7 occur (probably numerical)
    assert torch.allclose(focus(x), conv(x), atol=1e-6)

# Profile
# device选择所使用的设备，GPU还是CPU，我电脑只能用cpu测试
results = profile(input=torch.randn(16, 3, 640, 640), ops=[focus, conv, focus, conv], n=10, device='cpu')

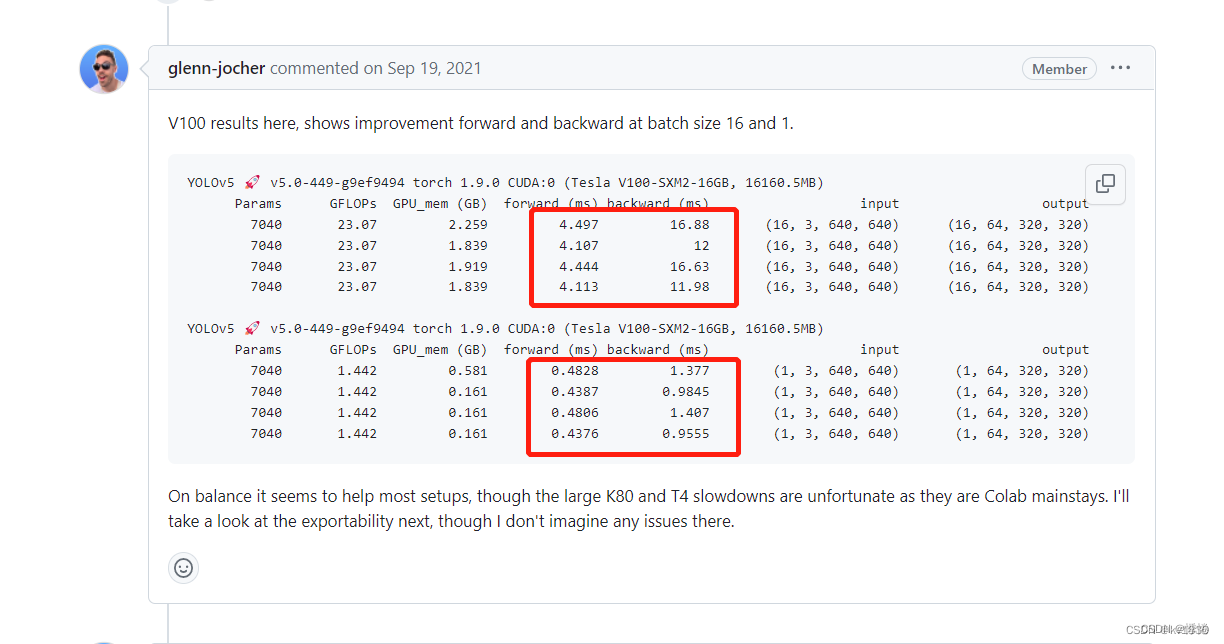

相同的输入，输出结果肯定相同，但对于不同的显卡性能方面可能存在。比如Yolov5作者在V100上测试时分别统计了前向传播和反向传播的时间，4行记录分别是focus,conv,focus,conv。在batch-size为16和1的情况下均进行了测试。

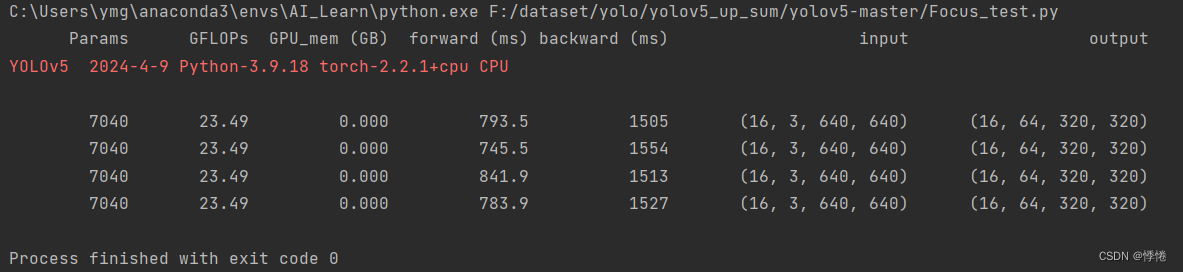

下面是我在自己笔记本CPU上进行的测试：

（有条件还是用GPU测试吧，配置不行，不具有参考意义）

结论：

计算结果来看，Focus层和6*6步长为2的卷积层等价；
从性能上来看，性能较好的设备上Conv层比Focus层快，尤其是反向传播上；较老的设备上，Conv层比Focus层慢一些。

3. 替换详解

3.1 前向传播是否等价

分析Focus层和Conv层等价原因，Focus参数拷贝给Conv层方法。

（1）打印Focus层和Conv层的参数尺寸

# Express focus layer as conv layer
# 将Focus层参数传递给卷积层
conv.bn = focus.conv.bn
conv.conv.weight.data[:, :, ::2, ::2] = focus.conv.conv.weight.data[:, :3]
conv.conv.weight.data[:, :, 1::2, ::2] = focus.conv.conv.weight.data[:, 3:6]
conv.conv.weight.data[:, :, ::2, 1::2] = focus.conv.conv.weight.data[:, 6:9]
conv.conv.weight.data[:, :, 1::2, 1::2] = focus.conv.conv.weight.data[:, 9:12]
print(focus.conv.conv.weight.data.shape)
print(conv.conv.weight.data.shape)

Focus层输入通道为12，输出通道为64，卷积核大小为3*3。由输入通道为12，那么需要有12个3*3的卷积核，输出通道为64，那么要有64*12个3*3的卷积核，所以卷积层参数的形状为（64，12，3，3）。
Conv层输入通道为3，输出通道为64，卷积核大小为6*6。由输入通道为3，那么需要有3个6*6的卷积核，输出通道为64，那么要有64*3个6*6的卷积核，所以卷积层参数的形状为（64，3，6，6）。
两者的输出通道相同，参数数量相同，区别在于输入通道和卷积核大小。因此只需要关心64组卷积核中的一组如何传递即可，对于Focus层，一组就是12个3*3的卷积核；对于Conv层来说，一组就是3个6*6的卷积核。

（2）卷积过程对比

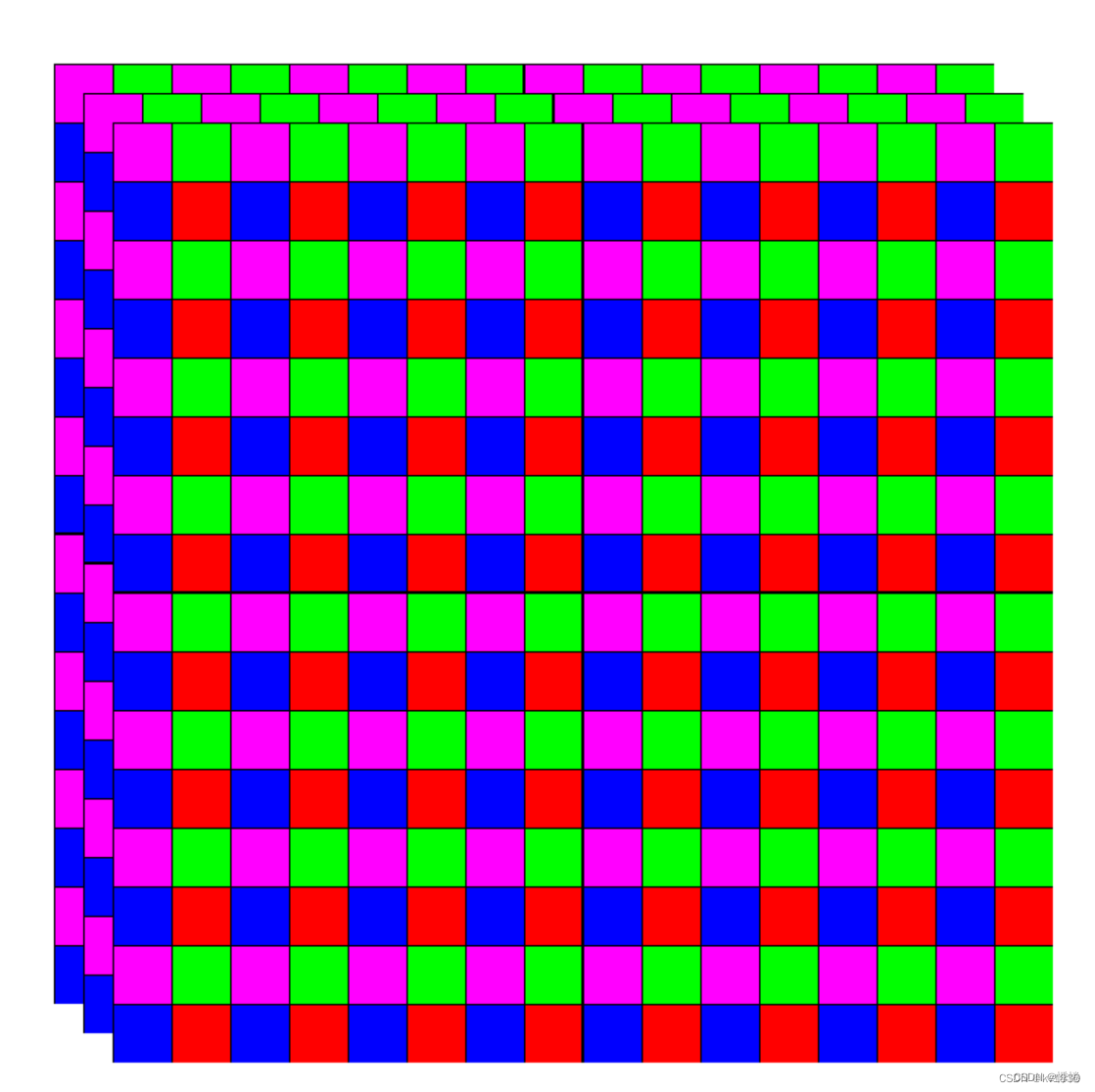

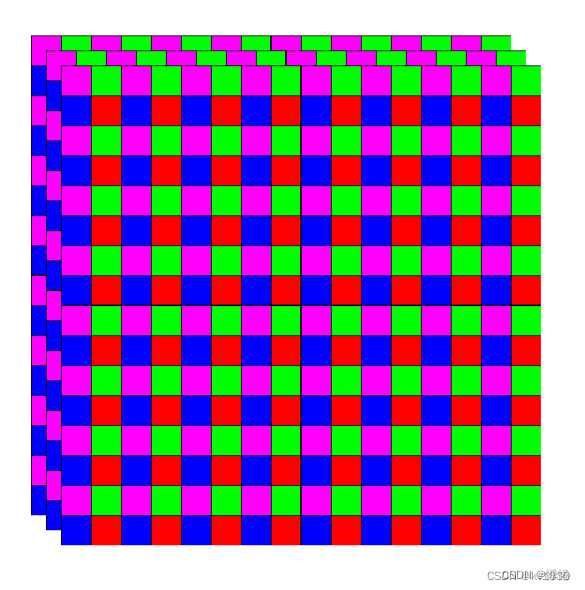

1. Focus的卷积层输入是12*320*320的图像，如图：

12个3*3的卷积核如下，这12个卷积核与输入图像的12个通道是对应的，各卷各的，相互独立。即既紫色只跟紫色、绿色只跟绿色、蓝色只跟蓝色、红色只跟红色。（卷积核也按4组分了颜色，方便后续指明对应关系）

将Focus层的12个卷积核合并成3个，将12个通道的输入图还原成3通道的输入图

2. Conv中6*6且步长为2的卷积输入是3*640*640的图像，如图：

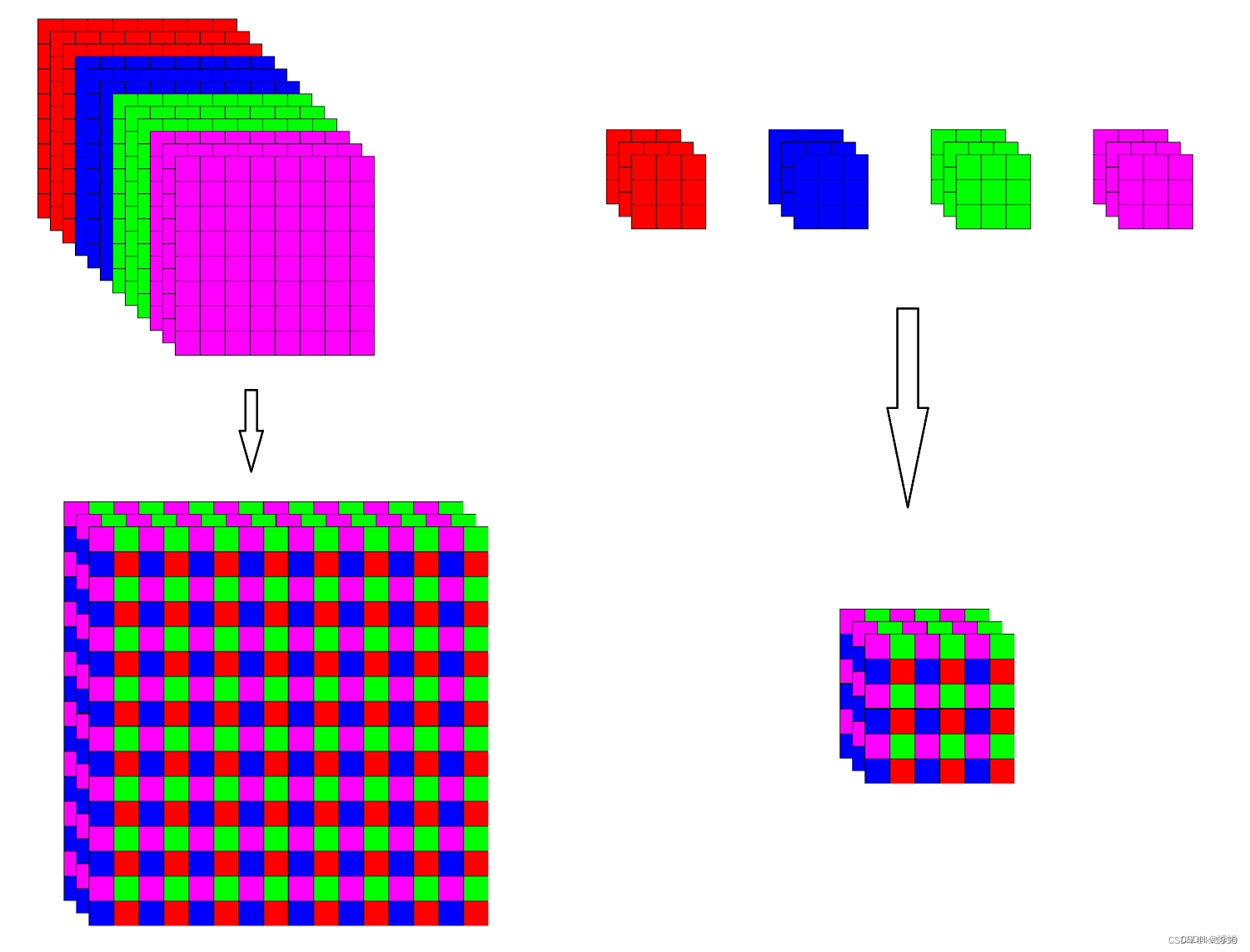

3个6*6的卷积核如下，步长为2，且3个卷积核跟图像中3个对应的通道进行卷积，各卷各的，相互独立。其次，由于步长为2，（对应通道）卷积核中紫色部分只会去跟图像中的紫色部分进行卷积，绝对不会跟绿色、蓝色、红色卷积。同理绿色只跟绿色、蓝色只跟蓝色、红色只跟红色。

3. 若1和2均只按照“紫色只跟紫色、绿色只跟绿色、蓝色只跟蓝色、红色只跟红色”的原则来进行卷积的话，那么计算过程就是完全等价的

所以两者的卷积过程是等价的，这个卷积参数的拷贝代码跟下图右边的图示是对应的。

conv.bn = focus.conv.bn
conv.conv.weight.data[:, :, ::2, ::2] = focus.conv.conv.weight.data[:, :3]
conv.conv.weight.data[:, :, 1::2, ::2] = focus.conv.conv.weight.data[:, 3:6]
conv.conv.weight.data[:, :, ::2, 1::2] = focus.conv.conv.weight.data[:, 6:9]
conv.conv.weight.data[:, :, 1::2, 1::2] = focus.conv.conv.weight.data[:, 9:12]

3.2 反向传播是否等价

答案是等价的。因为卷积层的梯度就是由它的输入决定的，卷积就是乘法和加法运算，前向传播运算过程完全等价，那么梯度当然是一样的。用代码验证一下：

import torch
from models.common import Focus, Conv
from copy import deepcopy

focus = Focus(3, 64, k=3).train()
focus2 = deepcopy(focus).train()
conv = Conv(3, 64, k=6, s=2, p=2).train()

# Express focus layer as conv layer
conv.bn = deepcopy(focus.conv.bn)
conv.conv.weight.data[:, :, ::2, ::2] = deepcopy(focus.conv.conv.weight.data[:, :3])
conv.conv.weight.data[:, :, 1::2, ::2] = deepcopy(focus.conv.conv.weight.data[:, 3:6])
conv.conv.weight.data[:, :, ::2, 1::2] = deepcopy(focus.conv.conv.weight.data[:, 6:9])
conv.conv.weight.data[:, :, 1::2, 1::2] = deepcopy(focus.conv.conv.weight.data[:, 9:12])

# Compare
x = torch.randn(16, 3, 640, 640, requires_grad=False)

with torch.no_grad():
    # Results are not perfectly identical, errors up to about 1e-7 occur (probably numerical)
    assert torch.allclose(focus(x), conv(x), atol=1e-6)

label = torch.randn(16, 64, 320, 320, requires_grad=False)

optimizer1 = torch.optim.SGD(focus.parameters(), lr=0.001, momentum=0.9, nesterov=True)
# optimizer1 = smart_optimizer(focus, 'SGD')
optimizer1.zero_grad()
loss1 = torch.mean(focus(x) - label)  # 要想计算loss，得有个标量输出，所以这里mean了一下。注意，你要是用sum，就会导致误差变大，最终梯度就不等了哦
loss1.backward()
optimizer1.step()


optimizer2 = torch.optim.SGD(conv.parameters(), lr=0.001, momentum=0.9, nesterov=True)
optimizer2.zero_grad()
loss2 = torch.mean(conv(x) - label)  # 同上
loss2.backward()
optimizer2.step()

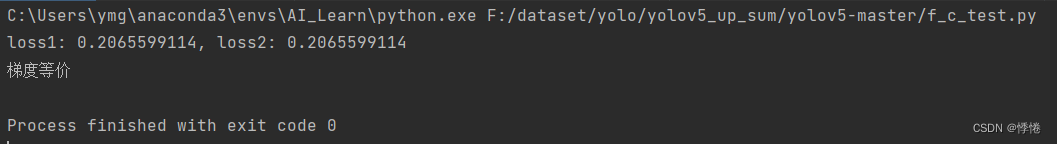

print(f'loss1: {loss1.item():.10f}, loss2: {loss2.item():.10f}')

equivalent_grad = torch.zeros(64, 3, 6, 6, dtype=torch.float32)
equivalent_grad[:, :, ::2, ::2] = deepcopy(focus.conv.conv.weight.grad[:, :3])
equivalent_grad[:, :, 1::2, ::2] = deepcopy(focus.conv.conv.weight.grad[:, 3:6])
equivalent_grad[:, :, ::2, 1::2] = deepcopy(focus.conv.conv.weight.grad[:, 6:9])
equivalent_grad[:, :, 1::2, 1::2] = deepcopy(focus.conv.conv.weight.grad[:, 9:12])

assert torch.allclose(equivalent_grad, conv.conv.weight.grad, atol=1e-6)
print('梯度等价')
