【学习笔记】Pytorch深度学习—Tensorboard的使用（二）

在上一节内容中学习了tensorboard中曲线绘制方法scalar和直方图统计方法histogram，本节内容仍然要学习tensorboard的其他方法，主要分为3个方面：（1）对图像进行可视化的方法add_image，和在对图像进行可视化时的1个实用工具torchvision.utils.make_grid：将图像进行网格化；（2）AlexNet模型中卷积核与特征图可视化；（3）可视化当前网络add_graph 和工具包torchsummary：打印整个网络的信息。

add_image and torchvision.utils.make_grid

4、add_image()

功能：记录图像

add_image(tag,img_tensor,global_step=None,
walltime=None,dataformats='CHW')

tag：图像的标签名，图的唯一标识
img_tensor：图像数据，注意尺度
global_step：x轴
dataformats：数据形式，CHW（默认形式），HWC，HW

解释
img_tensor：图像数据尺度
通常数据输入到网络中后就不再符合RGB的0-255区间了，会是一系列的浮点数即0—1或-1—1之间的小数，而无法对其可视化。这时，对img_tensor输入就有了规定：如果输入图像数据范围在[0,1]，就乘以255即[0,1]*255→[0,255]；如果检测到输入数据存在大于1的像素值如1.1，就会默认为输入数据范围是[0,255]，该大于1的像素点就为0-255范围内的1.1。（见实例）
dataformats：输入数据img_tensor的形式，具体有3种形式可选，CHW为默认形式，HW为灰度图像。

实验

结果

---

由于add_image方法不能在同一界面下看到多幅图像的可视化结果，因此选择采用Pytorch提供的make_grid函数。

5、torchvision.utils.make_grid

功能：制作网格图像

make_grid(tensor,nrow=8,padding=2,normalize=False,
range=None,scale_each=False,pad_value=0)

tensor：图像数据，B*C*H*W 形式
nrow：行数（列数自动计算）
padding：图像间距（像素单位，默认为2）
normalize：是否将像素值标准化
range：标准化范围
scalge_each：是否单张图维度标准化
pad_value：padding的像素值

解释
tensor：tensor是要可视化的图像数据，可以根据1个Batch的形式输入，不需要手动划分，其中B为batch_size；
nrow：行数，其列数自动计算；比如想要可视化的批量数据为16张，设置行数为4，自动计算得到列数为4；
padding：可视化图像之间的像素间距，也就是分割线宽，通常默认设置为2；
pad_value：分割线的像素值。

实验

结果

AlexNet 卷积核与特征图可视化

实验

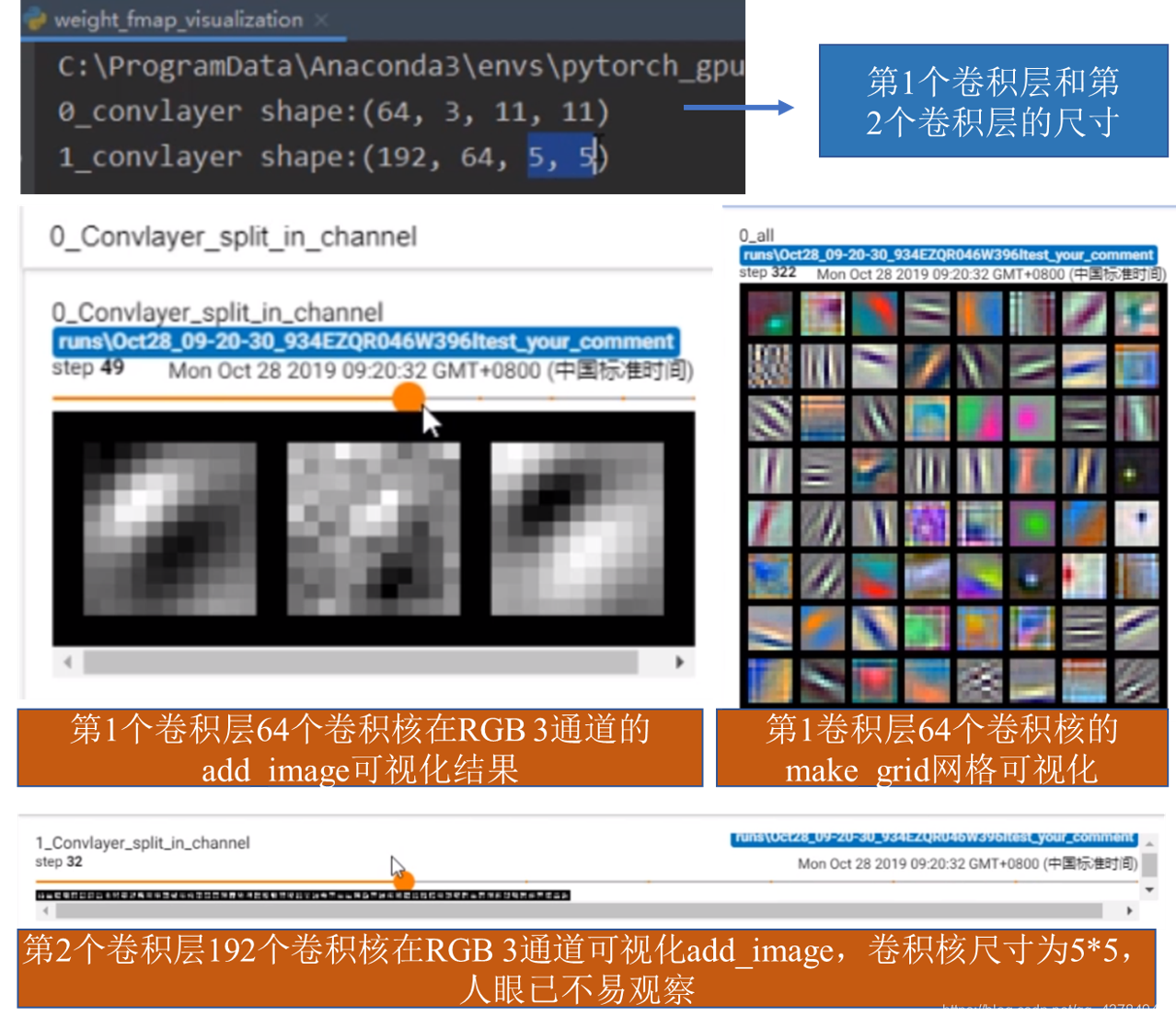

（1）AlexNet卷积核可视化

结果

---

（2）特征图可视化

---

add_graph and torchsummary

add_graph能够可视化模型的计算图，也就是数据流的方向，通常可以用来观察模型结构。

6、add_graph()

功能：可视化模型计算图

add_graph(model,input_to_model=None,verbose=False)

model：模型，必须是nn.Module
input_to_model：模型接收的数据
verbose：是否打印计算图结构信息

该方法必须在pytorch_1.3及以上版本使用，否则web端查看的计算图存在bug。

add_graph查看到的计算图还是相对复杂的，为了便于观察和调试，下面还有一种方法torchsummary。

7、torchsummary

功能：查看模型信息，便于调试

add_graph(model,input_size,batch_size=-1(默认),verbose=False)

model：pytorch模型
input_size：模型输入size
batch_size：batch size
device：‘cuda’ or 'cpu'

打印模型每一层的shape，以及模型的参数总量

实验

writer = SummaryWriter(comment='test_your_comment', filename_suffix="_test_your_filename_suffix")

    # 模型
    fake_img = torch.randn(1, 3, 32, 32)

    lenet = LeNet(classes=2)

    writer.add_graph(lenet, fake_img)

    writer.close()
    # torchsummary
    from torchsummary import summary
    print(summary(lenet, (3, 32, 32), device="cpu"))

结果
