【复习笔记】电网络-第2章-网络图论基本理论

电网络-第二章-网络图论基本理论

图是由节点和支路组成的，是节点和支路的一个集合，每条支路的两端都连接到相应的节点上

第1节 网络的图和图论基本术语
（1）图（线图）定义：边和顶点的集合，仅反映网络结构，不反映元件性质和支路之间的耦合关系
（2）图（线图）特点：①去掉节点时，节点上连接的支路要一并去掉；②去掉支路时，支路两端的节点要予以保留。
（3）顶点（节点）：①普通节点：线段的端点；②独立节点：孤立的点，不与支路相关联的点
（4）边（支路）：联接两个顶点的一条线路
（7）顶点的次数（维数、度）：与1个顶点相关联的边的数目称为该顶点的次数、维数；①独立顶点（孤立节点）：次数为0；②简单顶点（简单节点）：次数为2
（5）有向图\无向图\混合图：①有向图：图中所有边都标有方向；②无向图：图中所有边都没有取向；③只有部分支路标有方向
（6）相关联\相邻接：相关联是不同元素之间的关系，比如顶点与边之间；相邻接是相同元素之间的关系，比如顶点与顶点之间或边与边之间。
（8）子图\补图定义：图G1中每一个节点和每条支路都是图G中的一部分，则G1为G的子图
常见子图示例：回路、树、割集都是常用子图
子图可以只包括1个孤立节点
回路和树都是连通图的1个子图
若把图G分成2个子图G1和子图G2，若2个子图没有相同的边，但他们共同包含了图G全部的边和全部顶点，则称G1、G2互补，G1是G2的补图

（9）通路：若m+1个顶点通过n条边依次连通，且m+1个顶点中除了始端和终端顶点为1次外，其余各顶点均为2次的。

（10）回路：当通路始端和末端顶点重合，即通路闭合，这种闭合的通路称为回路或者环；回路中的顶点均为2次的
回路长度 = 回路所包含的支路数 = 回路所包含的节点数
长度为1的回路称为自回路，即自环

（11）连通图：如果图G中任意两个顶点之间至少有一条通路，则称为图G为连通图；（条件宽松）
1个非连通图，至少含两个相互分离的连通子图

（12）完备图：如果图G中任何一对顶点之间只有一条边，则称图G为完备图；（条件苛刻）
因此满足完备的，必定满足连通，可推出：
①完备图是连通的，但连通图不一定是完备图
②"图G是连通图" 是"图G是完备图"的必要条件（后能推前，前不能推后）

（13）充分、必要、充要条件：
①充分条件：前能推后，后不能推前；
②必要条件：后能推前，前不能推后；
③充要条件：前能推后，后能推前

（14）树和树余
①树的条件：连通的；包含所有节点；不包含任何回路
②树中任意二顶点之间只有一条通路；
③图G中与树互补的子图为树余
④树中所包含的边称为树支，树余中所含的边为连支

（15）割集
割集的条件：①移去这组支路后，图变为两个各自连通的子图；②任意留下这组支路中的一条支路，图仍是连通的

（16）基本割集
在图G中任选1个树，由树T的一条树支与相应的唯一一组连支所构成的割集
基本割集是单树支割集
在n节点，b支路的连通图G中，基本割集数 = 树支数 =（n-1）

（17）基本回路
在图G中任选1个树，由一条连支与相应的唯一一组树支构成的回路
基本回路是单连支回路
在n节点，b支路的连通图G中，基本回路数 = 连支数 =（b-n+1）

（18）注意事项
图G的基本回路不唯一
图G的基本割集不唯一
对应连通图G的树T，其基本回路唯一：一旦选定树支，其基本回路、基本割集唯一确定
对应连通图G的树T，其基本割集唯一

（19）生成子图：包含所有节点的子图为生成子图；树、余树都是生成子图（因为在成为树的条件中有，需包含所有的节点）

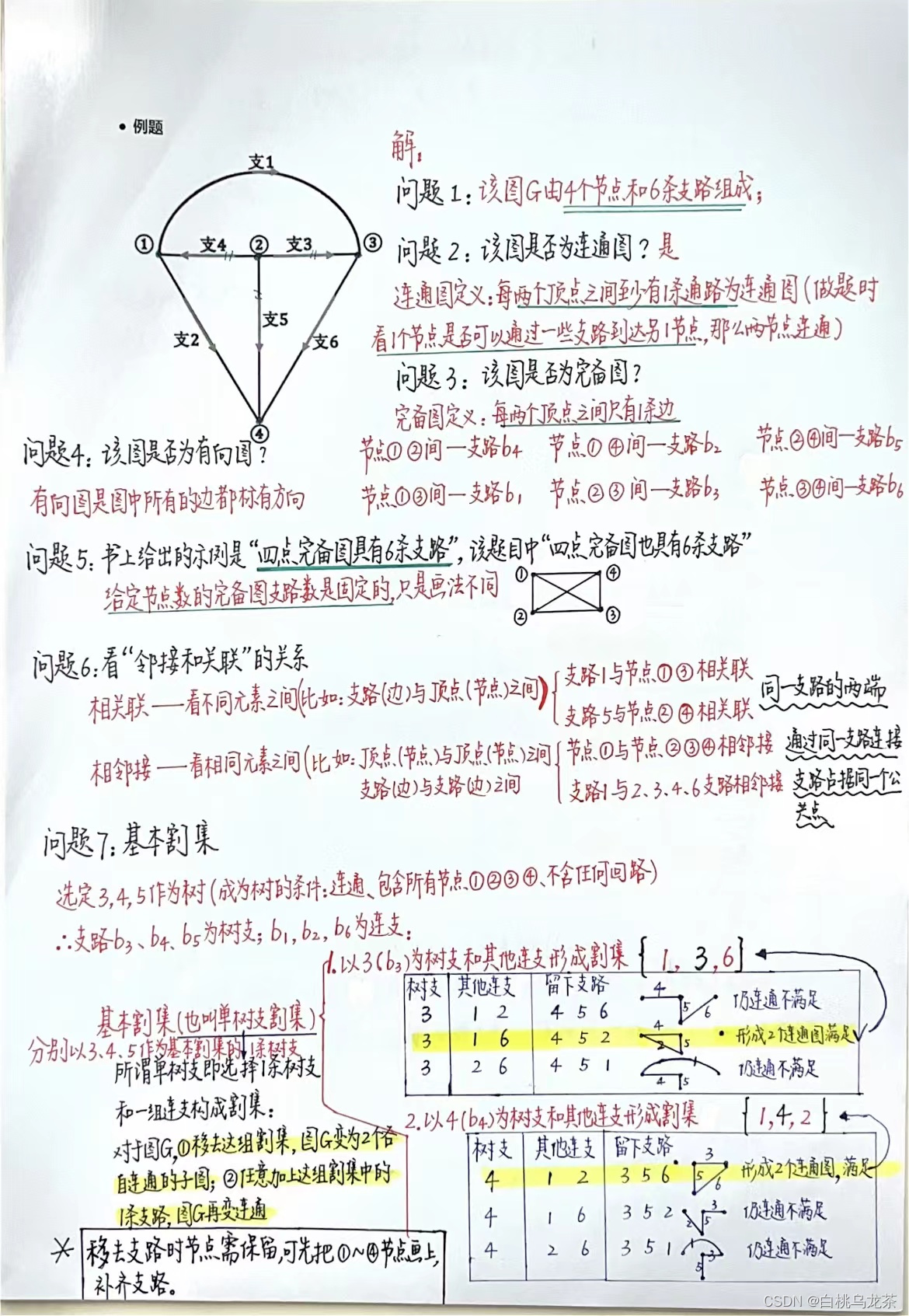

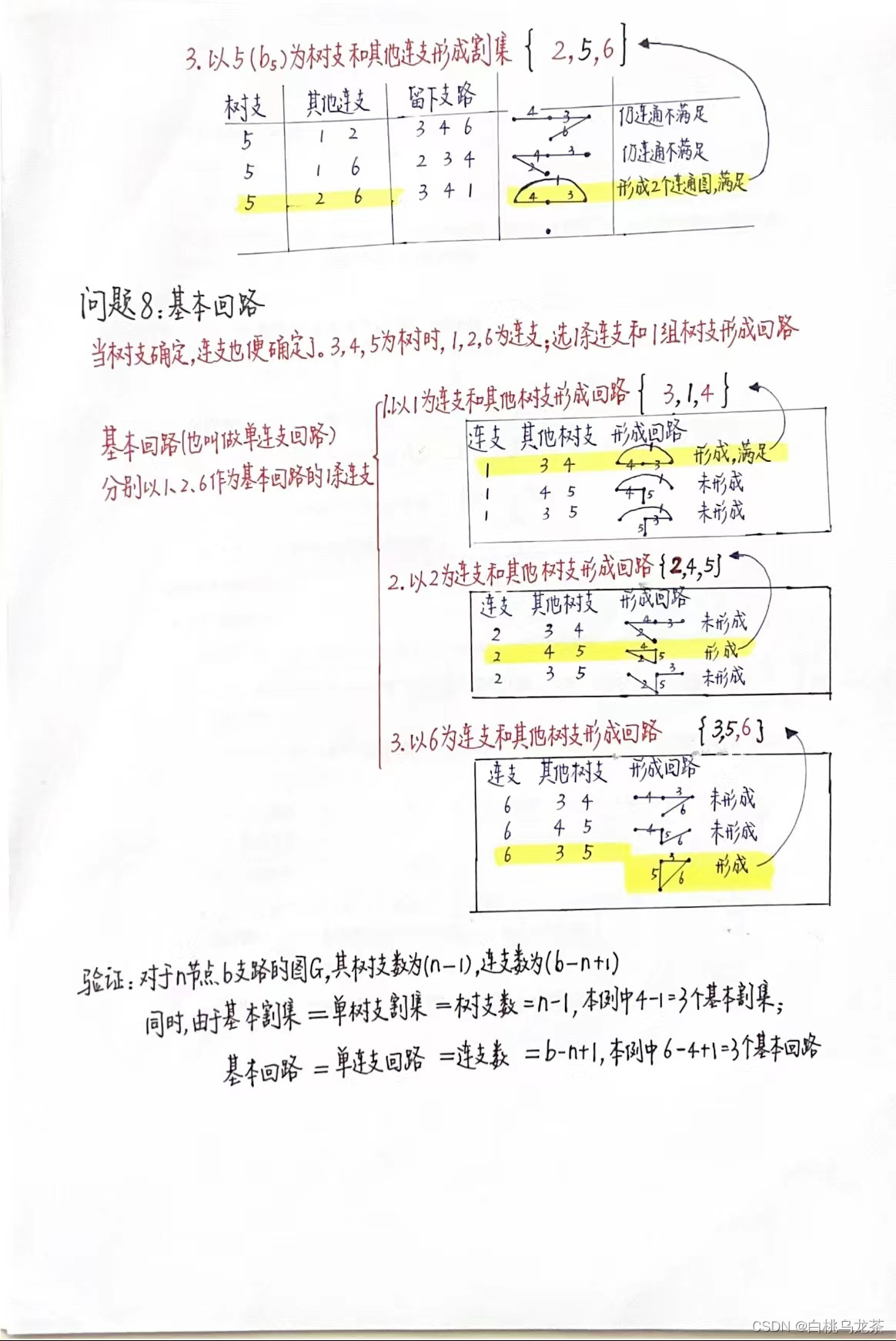

例题

第2节 图的矩阵表示及其性质
2.1 关联矩阵
定义：表示图G的节点n（node）和支路b（branch）的关联关系；也叫做节-支关联矩阵
特点：增广关联矩阵Aa：Aa=[ajk]是1个n×b阶的矩阵（n行b列：n为节点数—矩阵行数、b为支路数—矩阵列数；j指代节点，k指代支路）

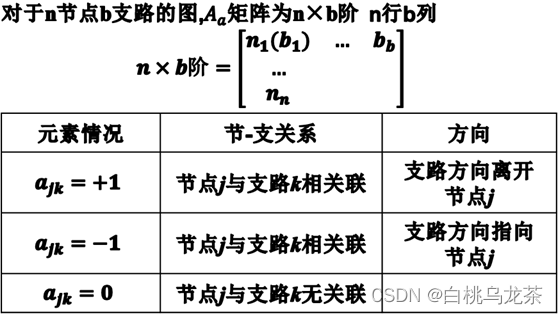

列写：增广关联矩阵Aa

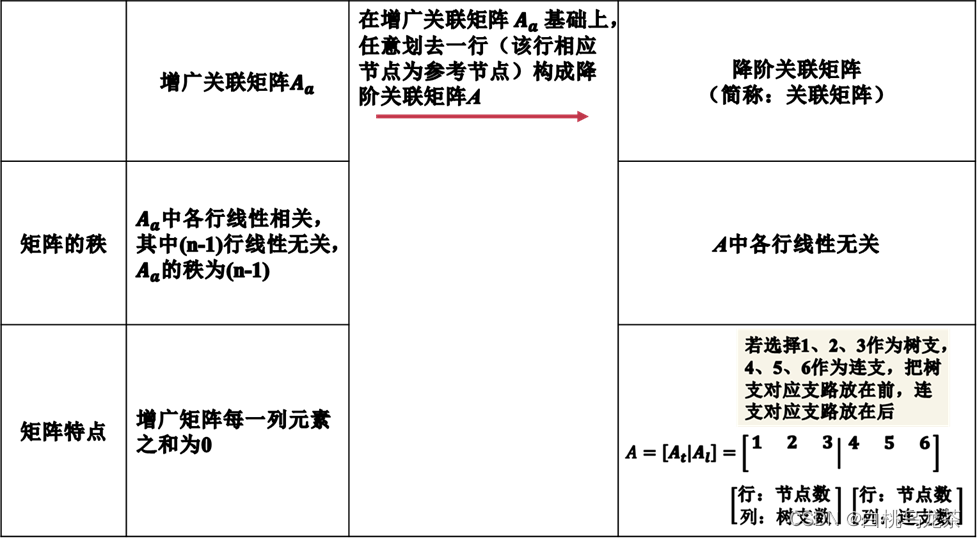

关联矩阵性质及特点：

增广关联矩阵
    （1）增广矩阵Aa中各行线性相关，其中(n-1)行 线性无关，即Aa的秩为(n-1)；
    （2）增广关联矩阵Aa中每一列有2个非零元素，其中1个为+1，1个为-1，每一列元素之和一定为0
        分析：矩阵Aa中每一列表示1条支路，支路b1两端必有2个节点与支路b1相连---->2个非零元素
        支路方向一定是流入1个节点，流出1个节点------->1个值为+1，1个值为-1，元素之和为0

（降阶）关联矩阵
（1）在增广关联矩阵Aa基础上，任意划去一行（划去的该行相应节点为参考节点），剩下的(n-1)×b阶矩阵为降阶关联矩阵A，简称关联矩阵A
关联矩阵A各行线性无关
关联矩阵A分块形式 A = [树支节支关联矩阵|连支节支关联矩阵]

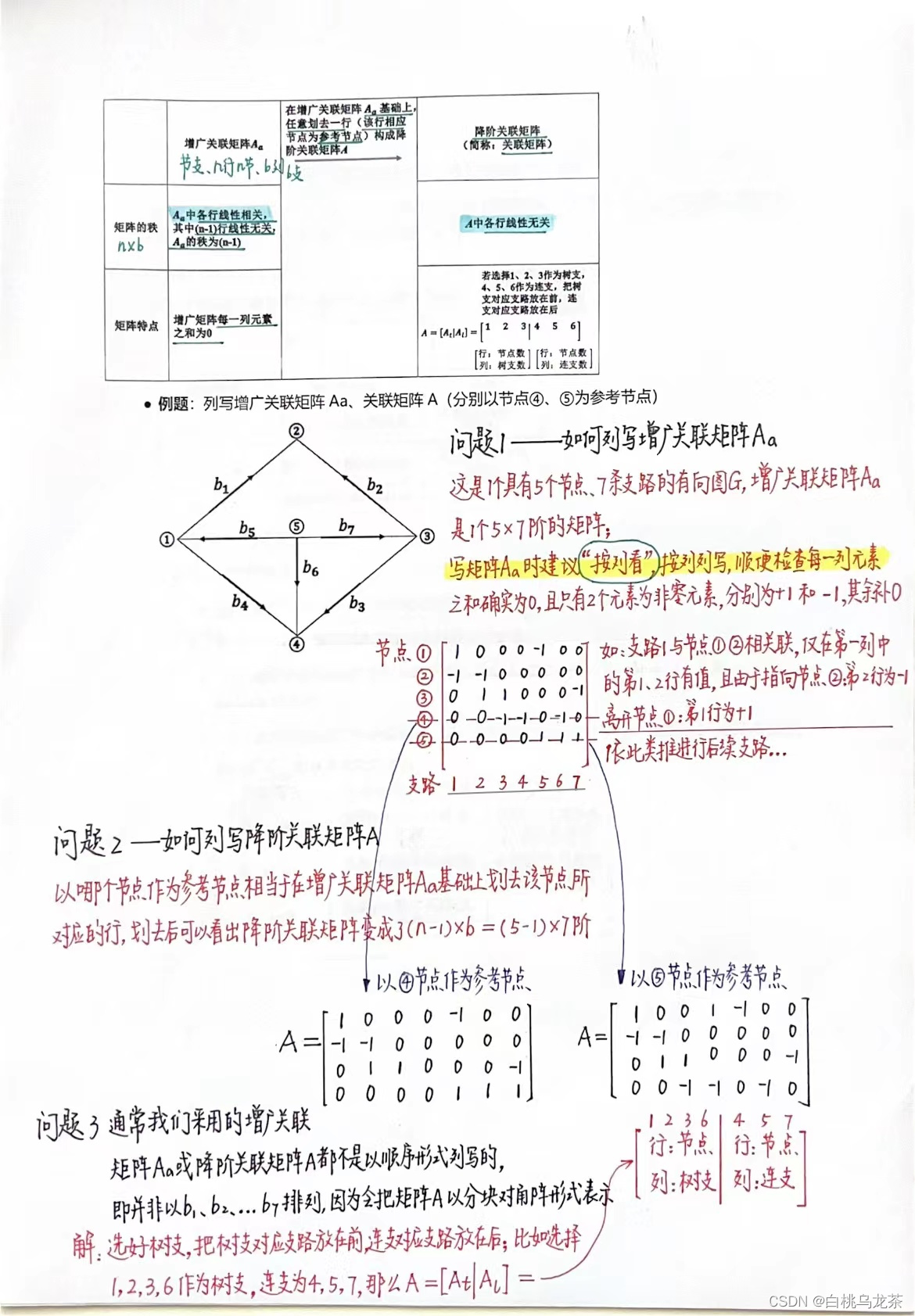

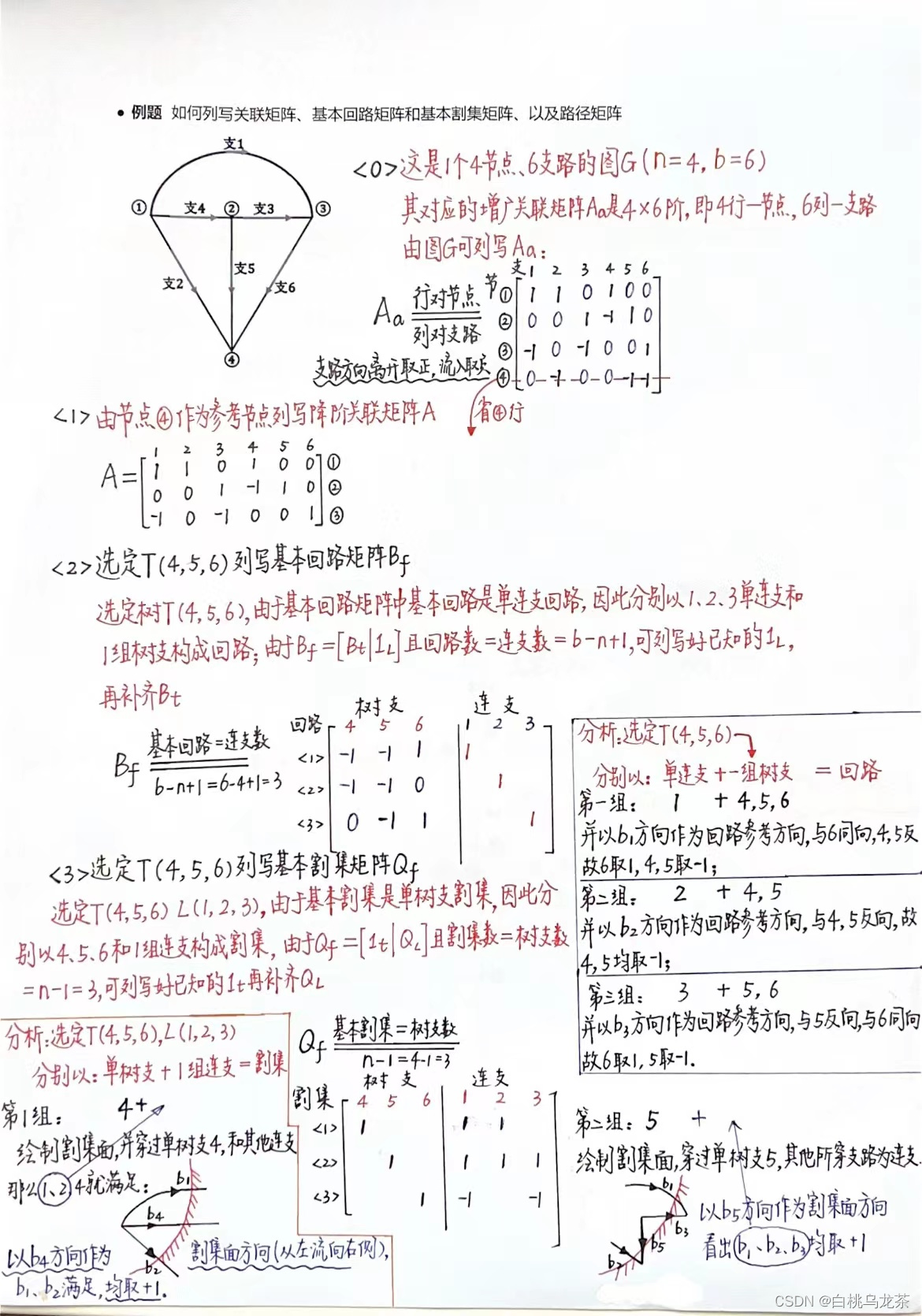

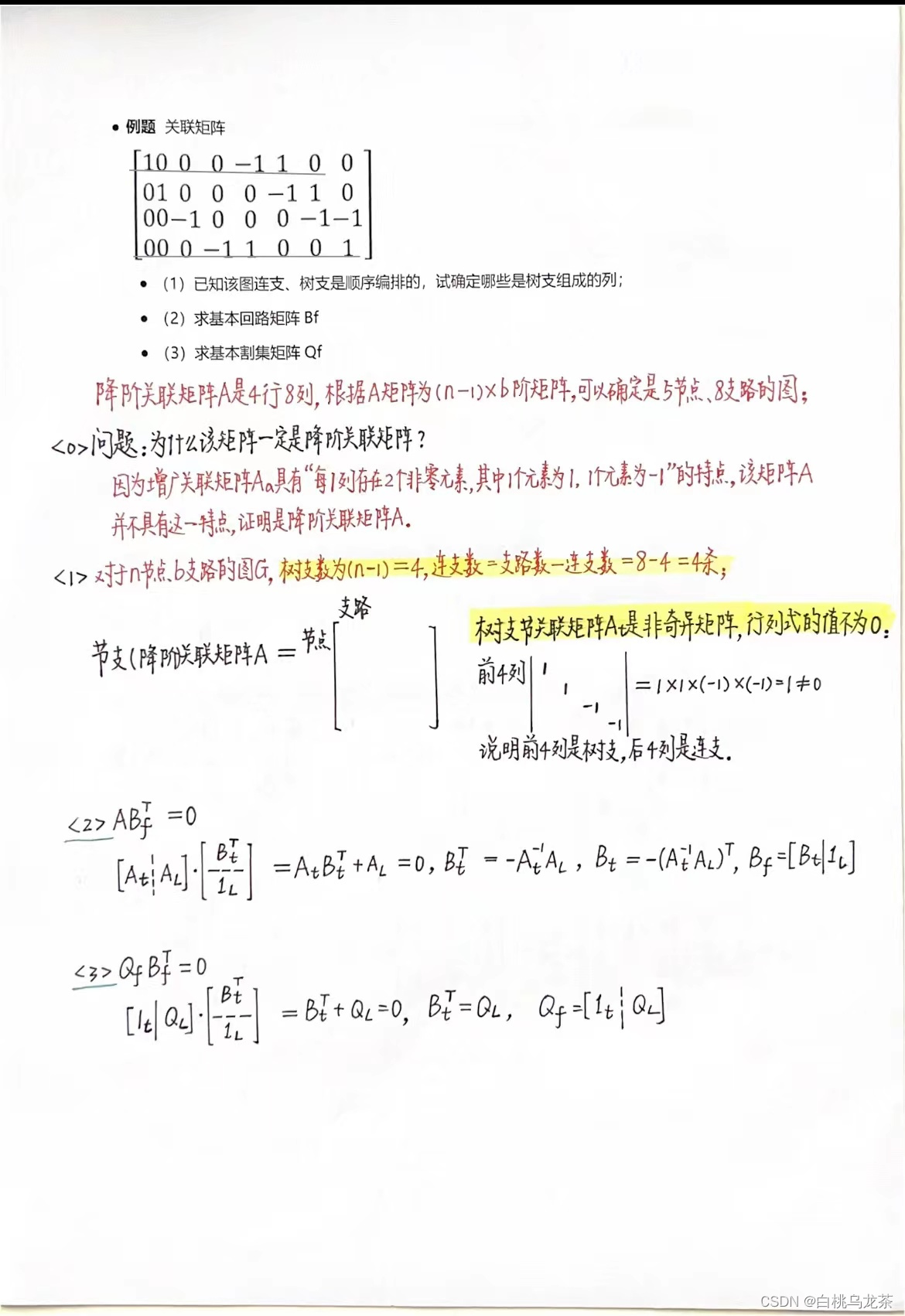

例题：列写增广关联矩阵Aa、关联矩阵A（分别以节点④、⑤为参考节点）

2.2 回路矩阵

定义：表示图G的回路和支路的关联关系；也叫做回支关联矩阵
特点：增广回路矩阵Ba：Ba = [bjk]是1个L×b阶的矩阵。（L行b列：L为回路数—矩阵行数；b为支路数—矩阵列数；j指代回路，k指代支路）

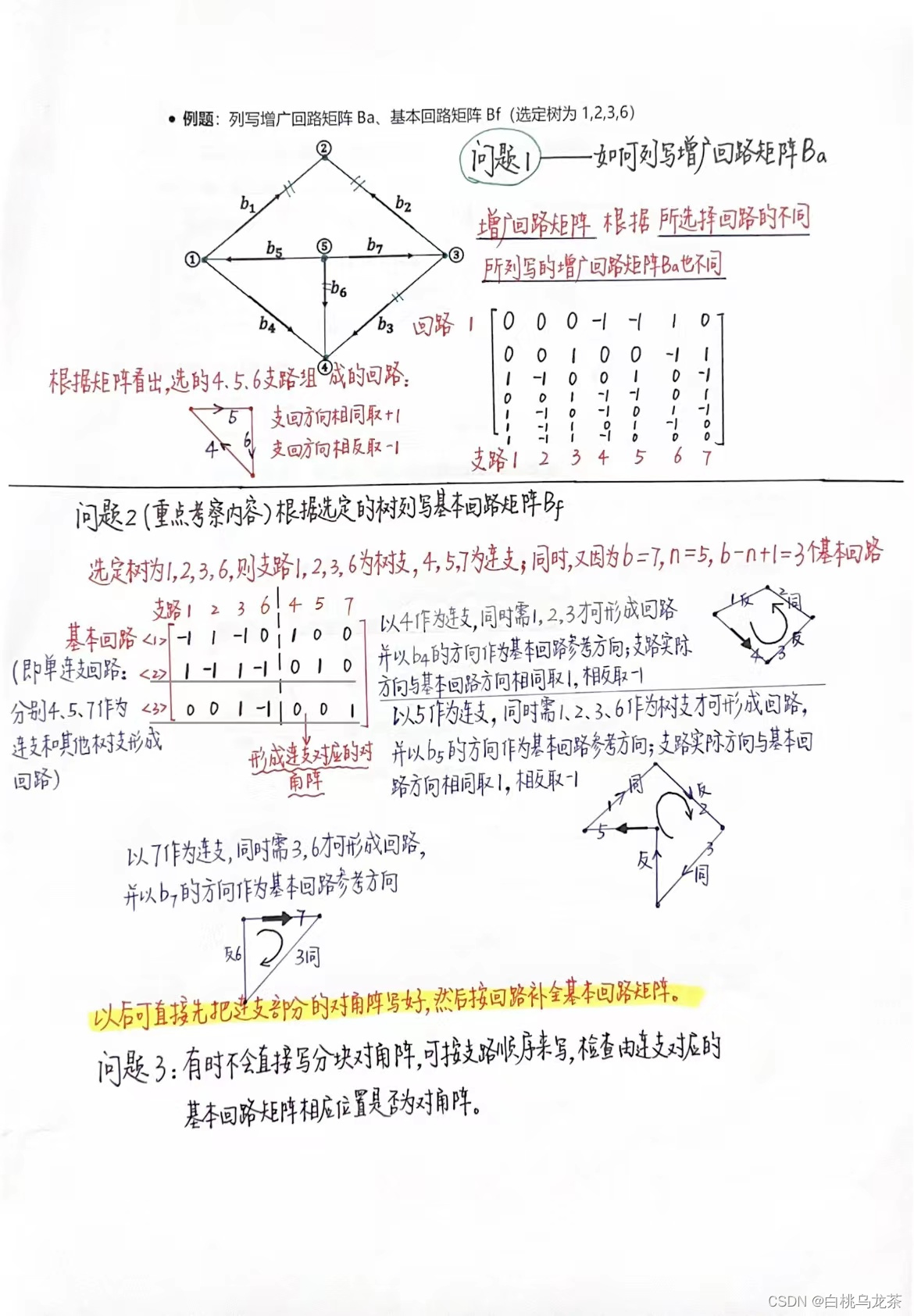

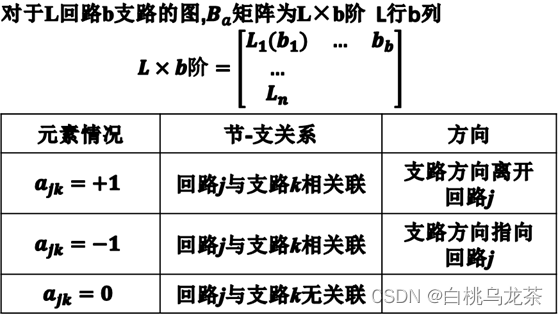

列写：增广回路矩阵Ba

回路矩阵性质及特点
增广回路矩阵Ba
（1）增广回路矩阵Ba各行线性相关，Ba的秩为（b-n+1）；

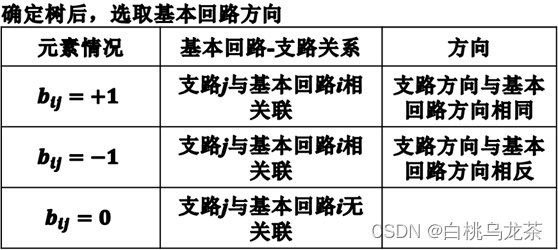

基本回路矩阵Bf： 表示基本回路与支路的关联关系
（1）基本回路矩阵Bf的秩与增广回路矩阵Ba的秩一样，为（b-n+1），是(b-n+1)×b阶矩阵；
（2）基本回路矩阵Bf分块形式 Bf= [树支回路矩阵|连支对应的对角阵]（可用来验证）

2.3 割集矩阵
定义：表示图G的割集和支路的关联关系；也叫做割支关联矩阵
特点：增广割集矩阵Qa的秩为(n-1)

割集矩阵性质及特点

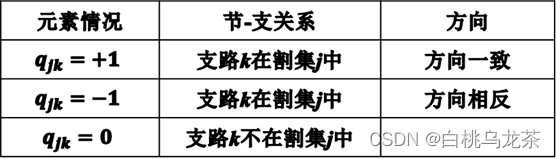

增广割集矩阵Qa
增广割集矩阵Qa秩为（n-1）

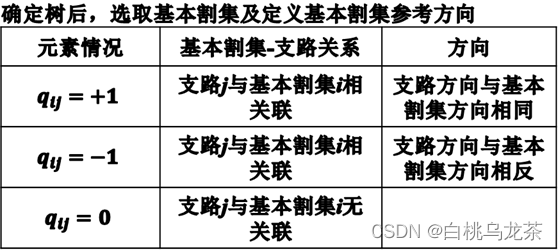

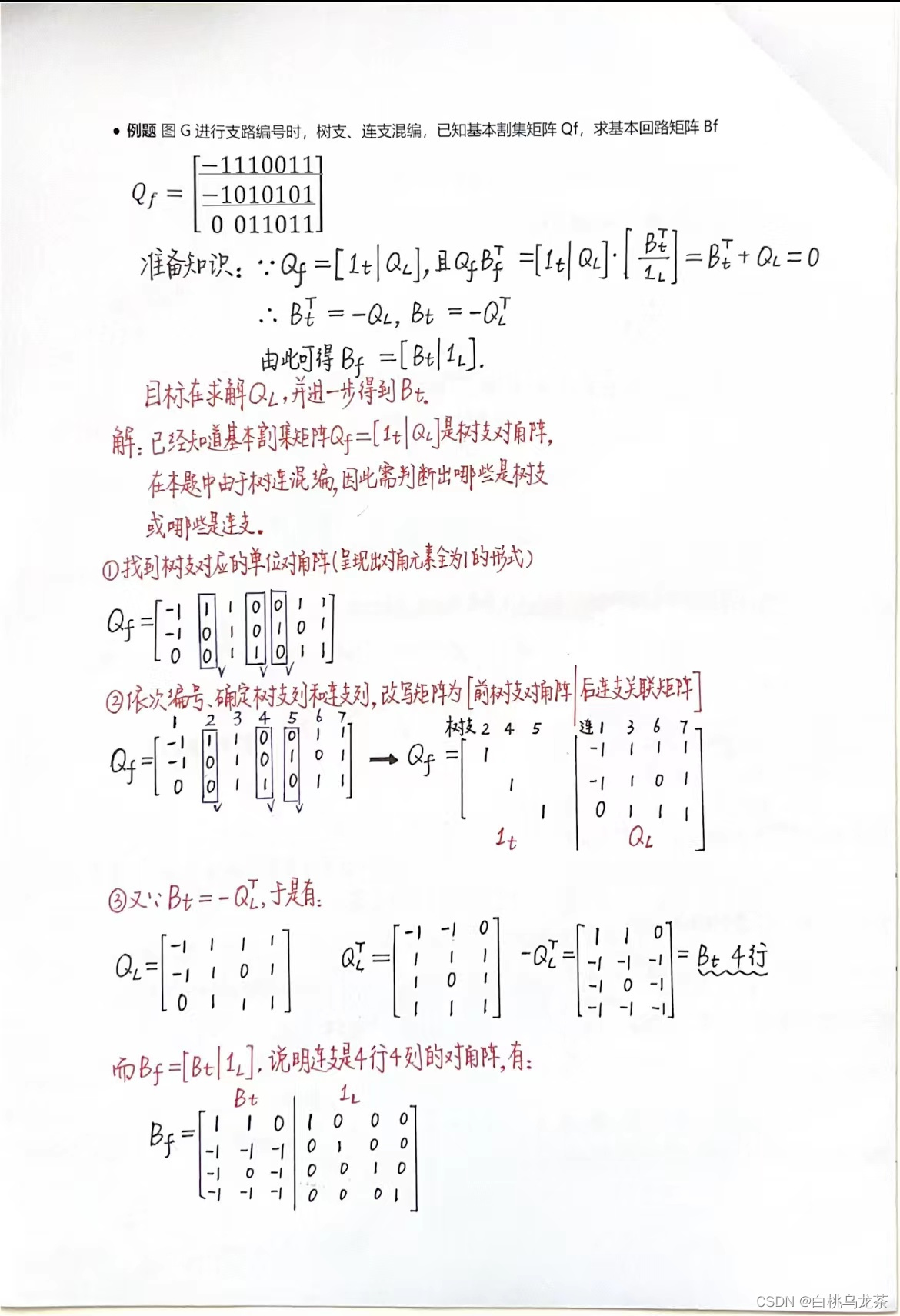

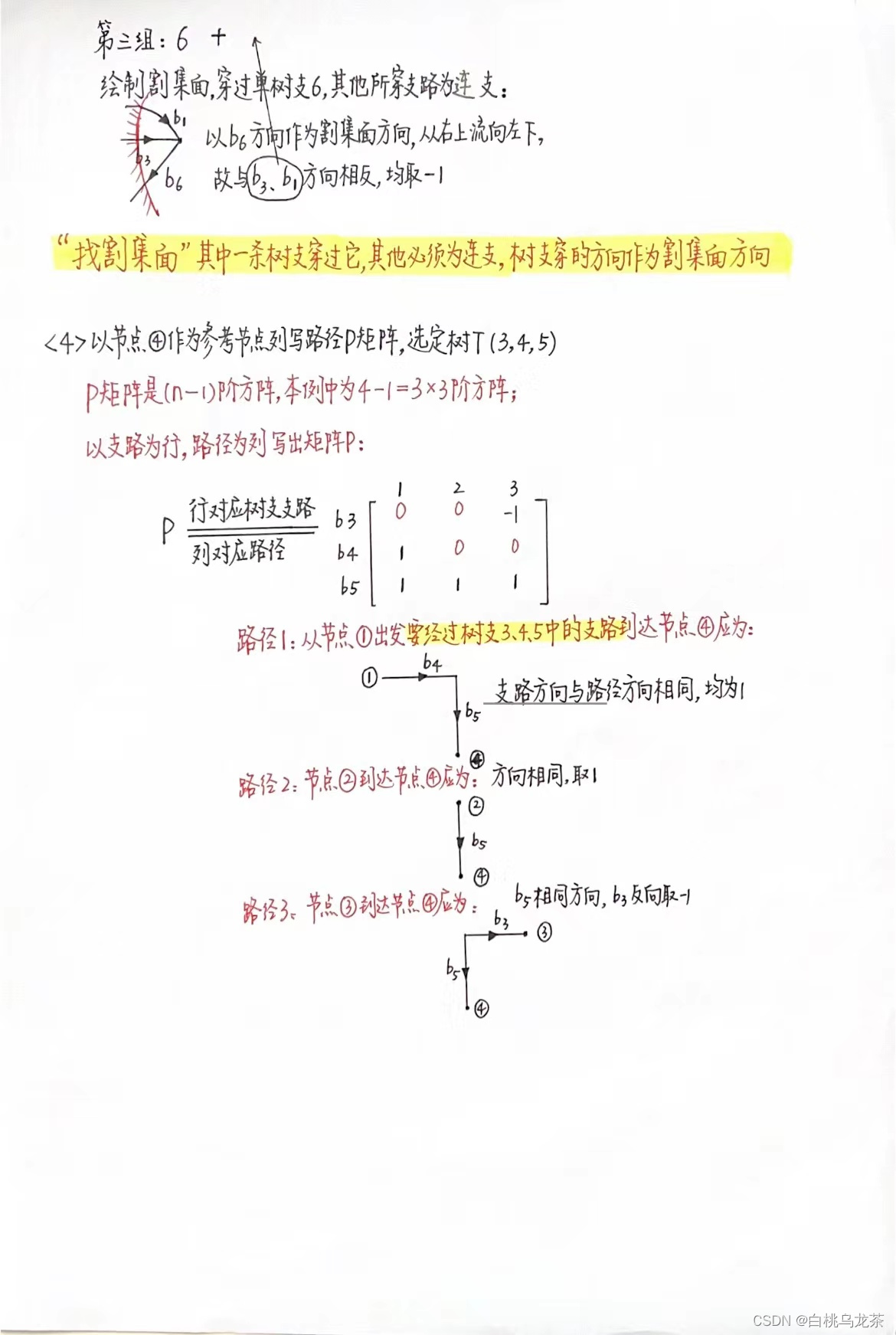

基本割集矩阵Qf：表示基本割集与支路之间的关联关系
（1）基本割集矩阵Qf的秩和增广割集矩阵Qa的秩一样，为（n-1），是(n-1)×b阶矩阵；

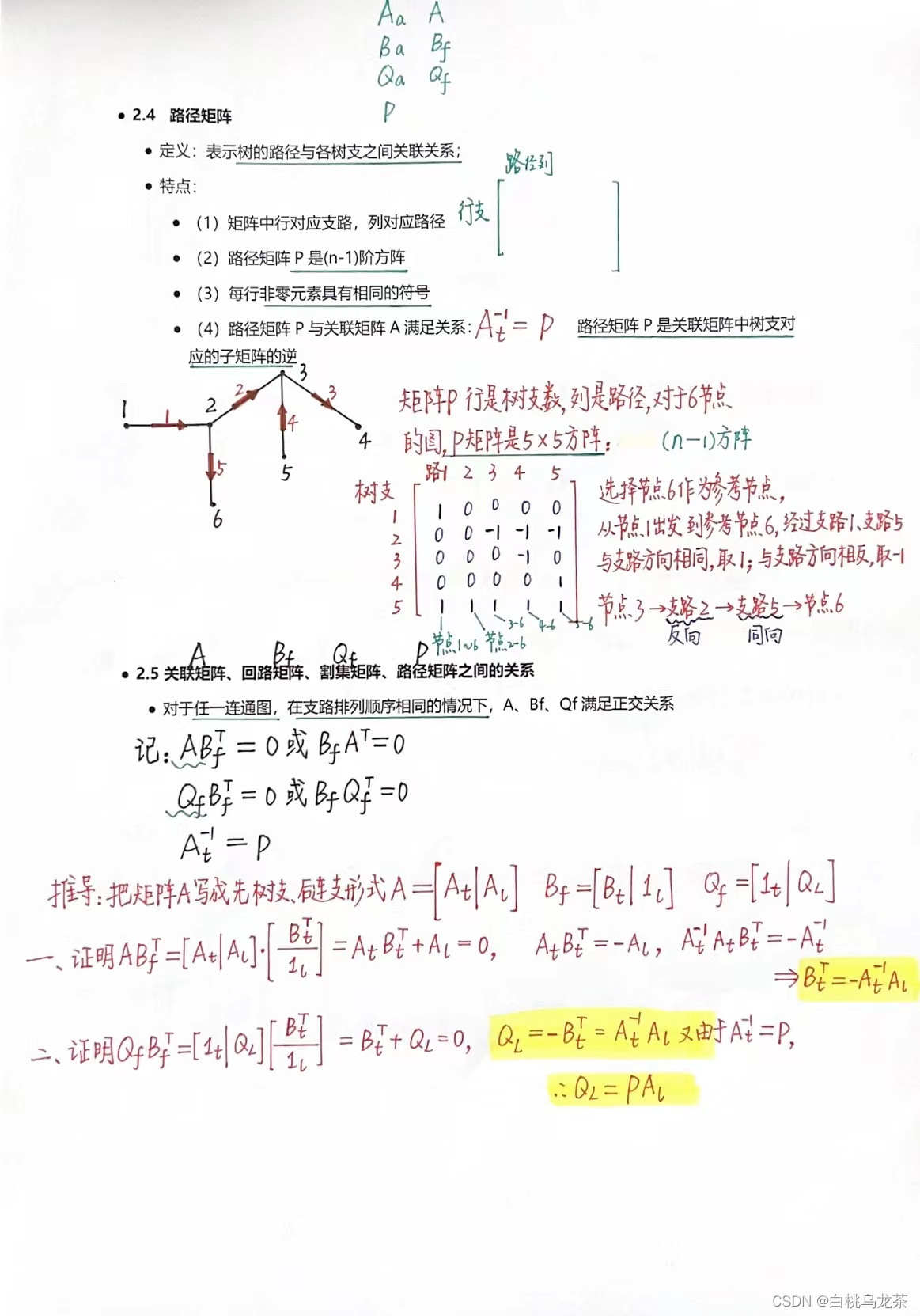

（2）基本割集矩阵Qf分块形式 Qf= [树支对应的对角阵|连支-割集矩阵]（可用来验证）
